带式输送机回程惰轮滚筒支撑结构

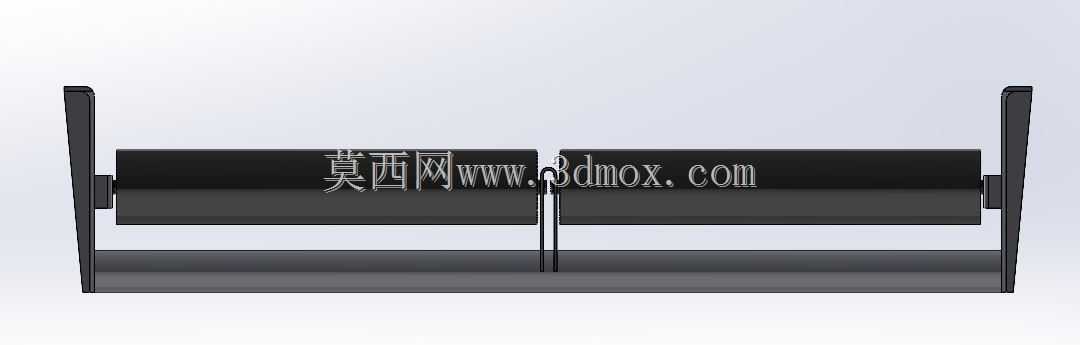

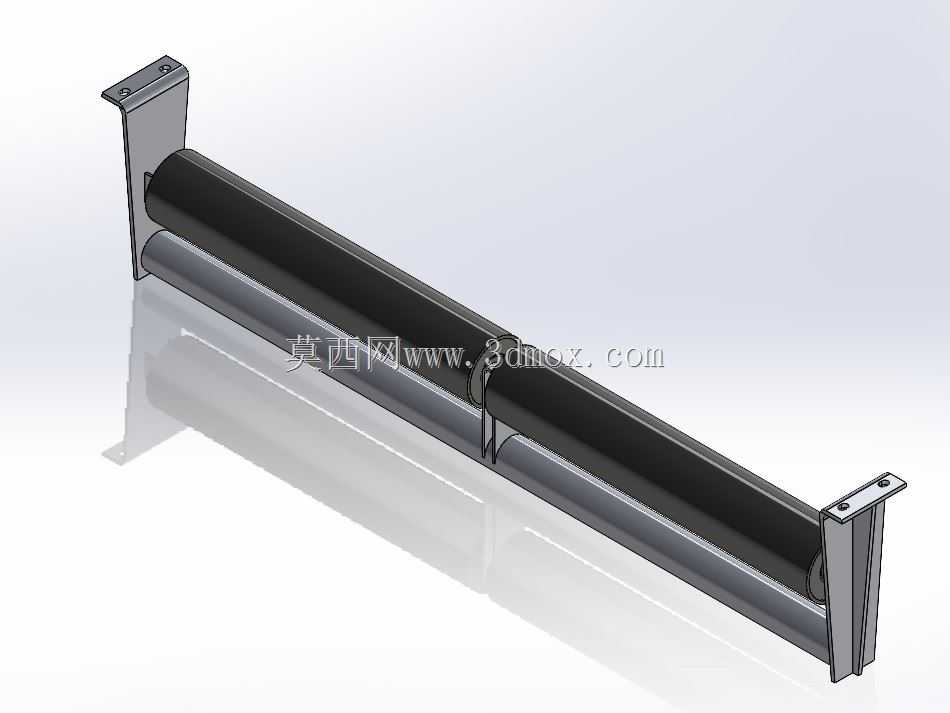

　　在散料输送、流水线生产的现场，带式输送机的回程段长期处于被忽视的运行状态，很多现场运维人员会发现，传送带空载返回侧如果没有稳定的支撑，运行一段时间后就会出现带面下垂、边缘跑偏、与机架剐蹭磨损的问题，严重时还会导致带面撕裂、物料卡滞，直接拉整条输送线的运行效率，而回程惰轮滚筒就是专门针对这一工况设计的核心支撑部件。从结构设计来看，这套支撑组件采用双滚筒平行排布的结构，区别于传统单根回程托辊的点接触支撑，两根平行的滚筒可以在传送带回程段形成连续的线接触支撑面，大幅降低带面局部的接触压强，避免长期运行后带面出现压痕、褶皱，尤其适配织物芯、钢丝绳芯等不同材质的传送带，不管是输送砂石、煤炭的矿山重型输送线，还是输送包装件、零部件的轻工装配流水线，都能匹配对应的支撑需求。

　　两侧的安装支架采用折弯成型的钢板结构，支架上预留的长条形安装孔可以适配不同宽度机架的安装需求，现场安装时不需要对原有输送机机架做大规模的焊接改造，只需要通过螺栓紧固就能完成固定，安装孔的调节余量可以补偿机架加工、现场安装带来的尺寸误差，保证滚筒的轴线与传送带运行方向保持垂直，从安装根源上减少传送带跑偏的概率。滚筒本身采用空心筒体结构，在保证整体结构刚度的前提下尽可能降低自重，减少传送带运行时的拖动阻力，降低输送线驱动端的功率损耗，筒体两端内置的转动部件可以保证滚筒随传送带运行时灵活转动，不会出现卡滞、磨带的问题，筒体表面做了光滑处理，没有尖锐棱角、焊接毛刺，避免运行过程中刮伤传送带的带面，延长传送带的实际使用寿命。

　　从安装边界来看，这套组件的整体宽度可以根据常用的传送带带宽做适配，支架的高度设计预留了足够的带面下垂补偿空间，当传送带在回程段因为自重出现小幅下垂时，滚筒可以稳稳托住带面，让回程段的传送带始终保持平直的运行状态，避免带面因为过度下垂出现撒料、晃动的问题。在实际工况中，很多输送线的回程段会因为托辊间距过大、托辊转动卡滞出现带面跳动，尤其是长距离输送线，回程段的支撑稳定性直接影响整条线的运行可靠性，双滚筒结构的回程惰轮可以拉大支撑点的间距，减少整条线需要安装的支撑组件数量，降低前期的安装成本和后期的运维工作量。

　　设计过程中需要重点考虑支架的抗振性能，因为输送机运行时会产生持续的振动，支架的折弯结构做了加强翻边处理，避免长期受振动影响出现支架变形、安装螺栓松动的问题，滚筒的转动部件做了密封处理，可以适配粉尘、潮湿等恶劣的工业现场环境，避免粉尘进入转动部位导致卡滞。在结构建模时，需要重点保证两侧支架安装孔的同轴度，一旦同轴度偏差过大，会导致滚筒安装后出现别劲、转动不畅的问题，加快滚筒和传送带的磨损；同时要校核支架的承重能力，保证在传送带张紧力、带面自重的共同作用下，支架不会出现塑性变形，滚筒的挠度要控制在允许范围内，避免长期运行后滚筒出现弯曲，导致带面跑偏。这套结构没有复杂的传动部件，整体结构简单可靠，维护时只需要定期检查滚筒的转动灵活性、安装螺栓的紧固状态即可，不需要复杂的维护操作，非常适合长距离带式输送机的回程段支撑使用，不管是新输送线的设计选型，还是旧输送线的改造升级，都可以直接匹配对应的安装尺寸，不需要做过多的结构调整。
