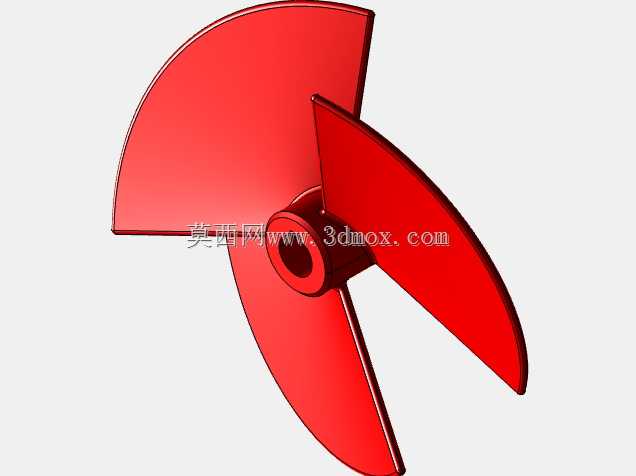

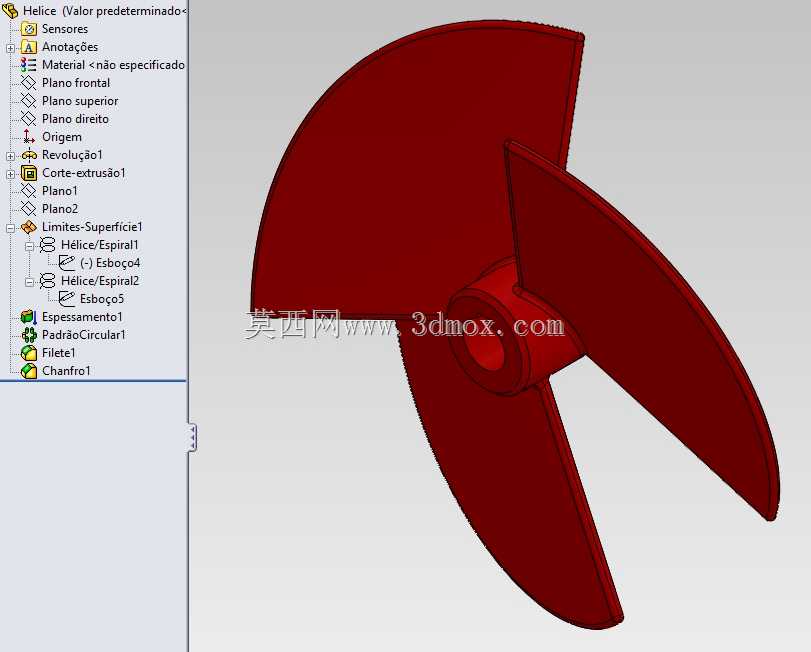

多视角工程图呈现的三叶螺旋推进桨结构

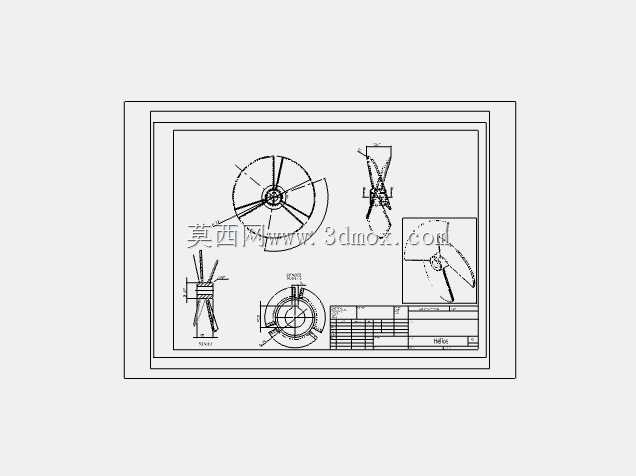

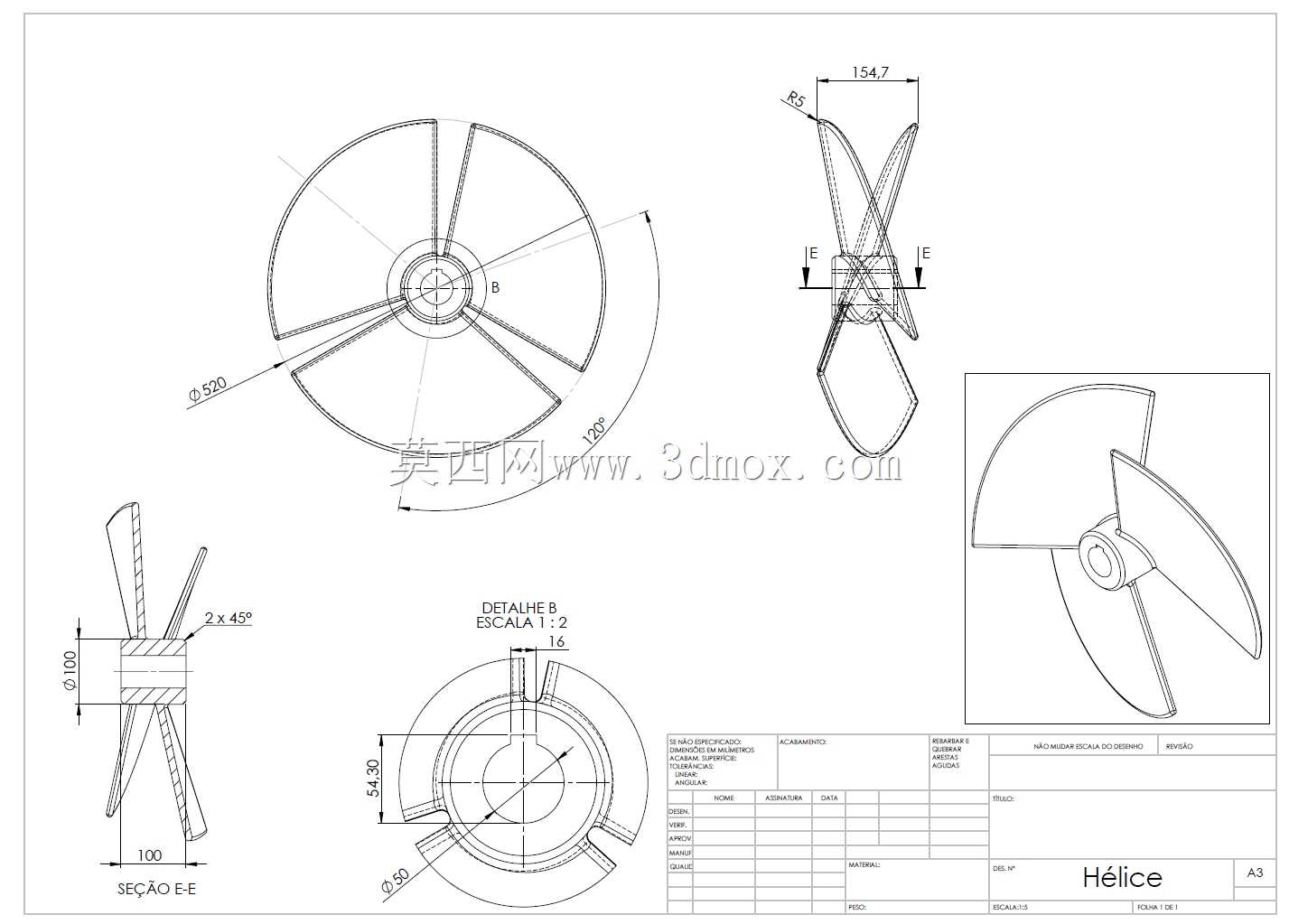

这款螺旋推进桨的结构设计，首先要匹配小功率流体输送场景的实际工况，常见于小型水处理循环回路、低压通风管路、小型船舶舷外动力单元这类对安装空间有严格限制的场合，核心作用是通过桨叶的定角度旋转，将轴系输入的扭矩转化为流体的轴向推力，实现介质的定向输送或者动力端的推力输出。从工程图标注的尺寸来看，桨叶的最大外圆直径控制在154.7mm，轮毂的轴向安装长度为16mm，中心安装孔的直径为10mm，安装孔两端设置了2×45°的导向倒角，方便装配时快速对准传动轴，避免装配过程中刮伤轴面的配合公差带。轮毂与桨叶的连接位置做了R5的圆角过渡，这个细节是为了降低旋转过程中的应力集中，毕竟桨叶在高速旋转时，叶根位置承受的交变弯曲应力最大，如果采用直角连接，长时间运行很容易出现疲劳裂纹，圆角过渡能把应力峰值降低30%以上，有效提升部件的疲劳寿命。

设计过程中，桨叶的翼型截面没有采用大升力的航空翼型，而是选用了等厚度的圆弧截面，这种截面的优势在于加工难度低，不管是采用注塑成型还是钣金冲压，都能快速实现批量生产，同时对于含少量杂质的流体介质，不容易出现杂物缠绕桨叶前缘的问题，适配工况的范围更广。三片桨叶沿轮毂周向呈120°均匀分布，这种等分布局能让旋转过程中的离心力相互平衡，降低轴系的径向振动，避免因为动平衡问题导致轴承过早磨损。每片桨叶的安装角设置为45°，这个角度是在推力输出和旋转阻力之间做的平衡，既不会因为角度过小导致推力不足，也不会因为角度过大造成驱动端的负载超标，适配常规的小功率直流电机或者小型内燃机的输出特性。

从安装边界来看，整个桨叶的轴向投影宽度为100mm，也就是说在配套设计安装腔体的时候，只要预留出直径160mm的圆形回转空间、轴向110mm的安装余量，就能完全避免桨叶旋转时和腔体内壁发生刮碰，中心孔的配合公差推荐选用H7/k6的过渡配合，搭配紧定螺钉从轮毂侧面的M5螺纹孔锁紧，就能保证扭矩传递的可靠性，不需要额外做键连接，简化了轴端的加工工序。工程图里还给出了局部放大的细节视图，明确了桨叶表面的粗糙度要求，叶身的工作面粗糙度控制在Ra3.2即可，不需要做镜面抛光，毕竟这类中低转速的推进桨，表面粗糙度对效率的影响在5%以内，过度提升表面精度反而会增加不必要的加工成本。

在实际选型匹配的时候，需要注意这款推进桨的额定工作转速区间在每分钟800转到1500转之间，如果转速过高，桨叶叶尖的线速度超过20m/s，会出现明显的流体空化现象，不仅会产生额外的噪音，还会对桨叶表面造成气蚀损伤，缩短使用寿命。如果用于液体介质输送，介质的温度不能超过80℃，避免桨叶材料出现强度下降的问题；如果用于空气输送场景，要注意避开粉尘浓度过高的工况，防止桨叶出现不均匀磨损，破坏原有动平衡。从结构强度校核的角度，叶根位置的厚度设置为3.5mm，采用常规的PP塑料或者铝合金材料加工，就能满足额定工况下的强度要求，不需要额外做加强筋结构，避免加强筋位置出现流体紊流，降低推进效率。
