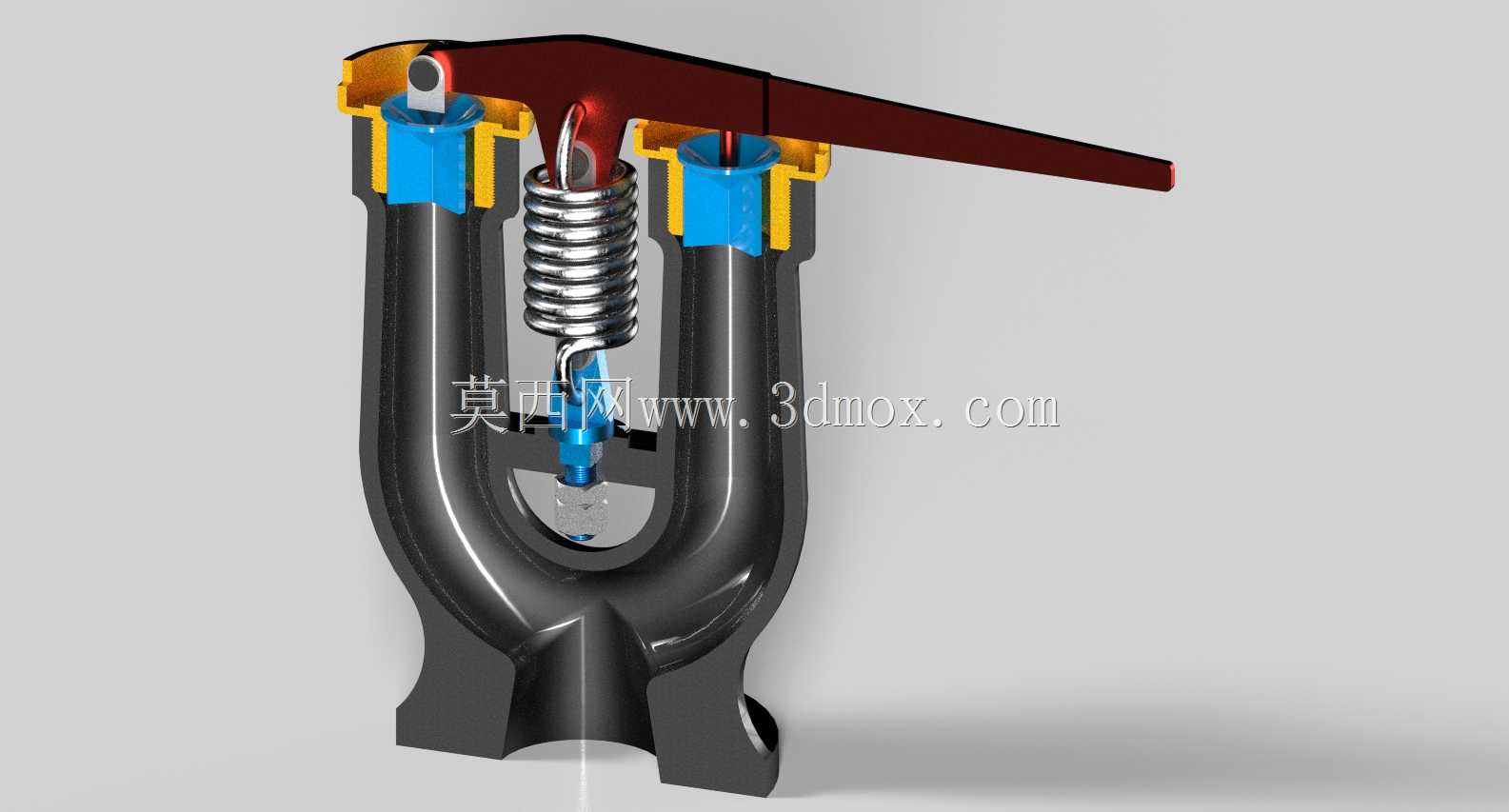

Ramsbottom锅炉安全阀组件装配结构

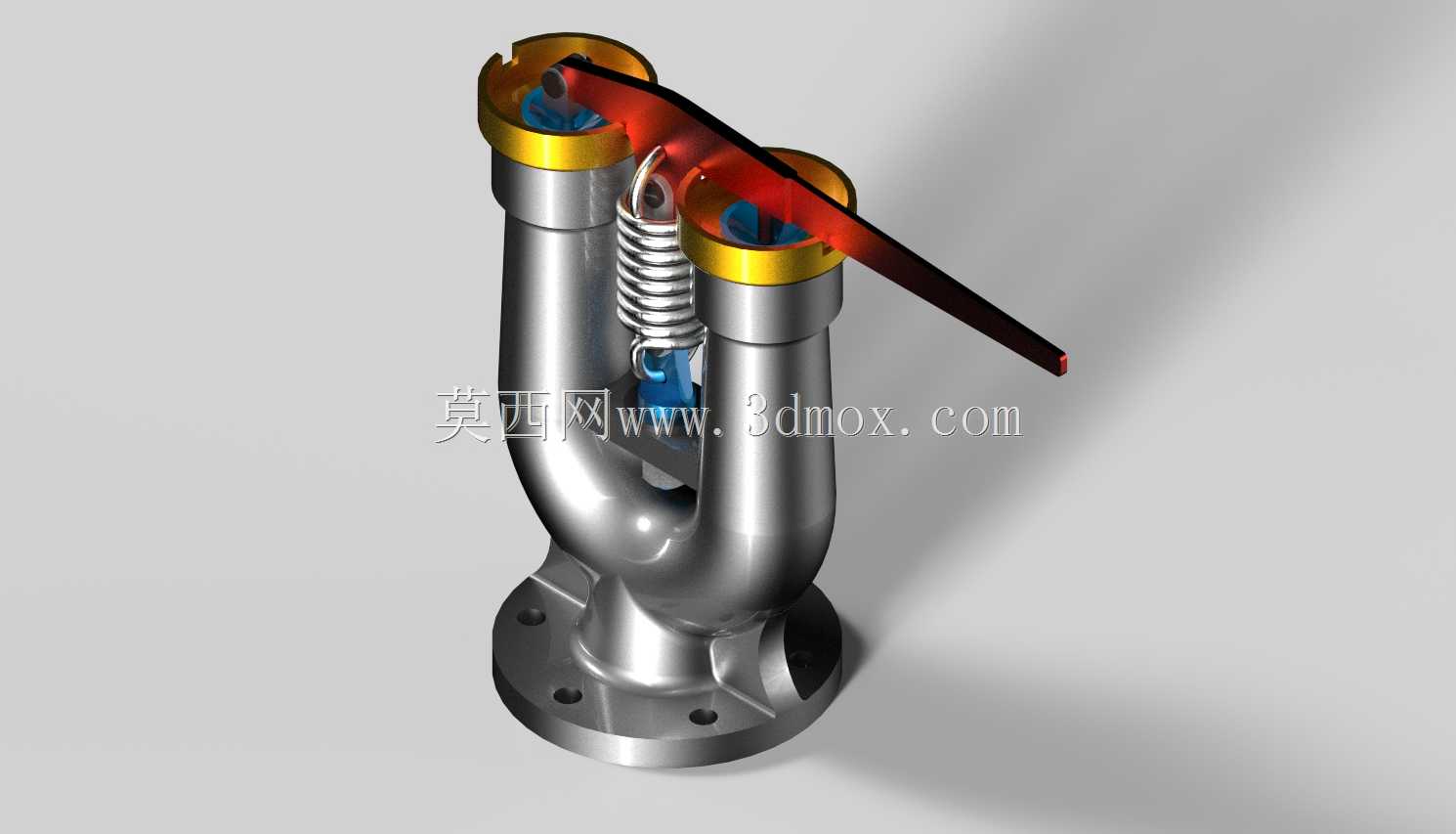

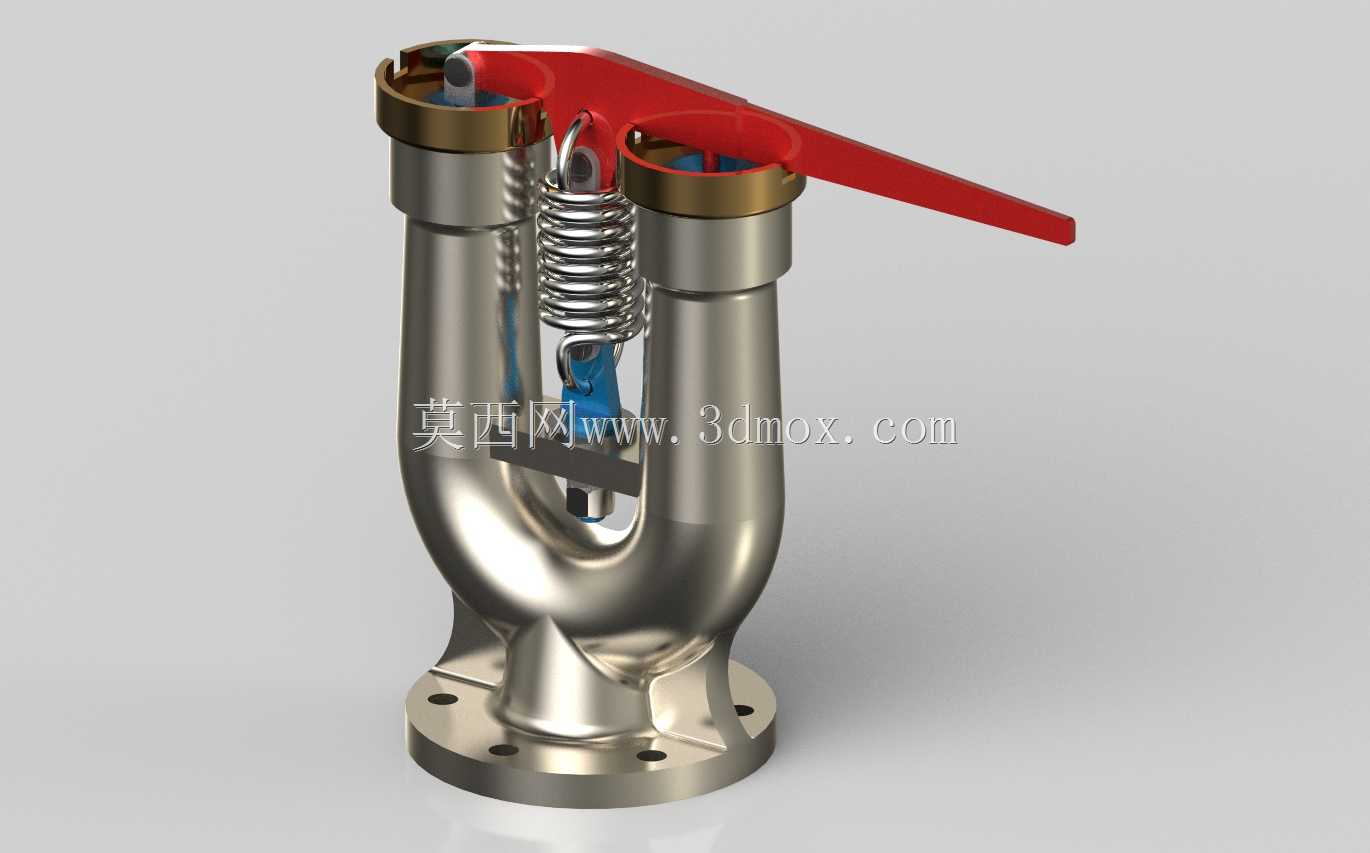

这款Ramsbottom式安全阀是蒸汽锅炉系统的核心安全防护部件，主要应用于机车锅炉、固定式工业蒸汽锅炉等承压蒸汽设备的超压泄放场景，是保障蒸汽系统压力稳定、避免承压腔体因超压发生爆裂事故的关键机械结构。从实际工况适配来看，该结构针对蒸汽介质的高温、带冷凝水的特性做了适配，双阀座的壳体设计让泄放过程的流通能力更均衡，相比单阀座安全阀，同等公称通径下的泄放量可提升近40%，能够在锅炉压力骤升时快速完成泄压动作，避免压力持续攀升带来的安全风险。

从功能实现逻辑来看，该安全阀的核心动作依赖弹簧预紧力与杠杆放大机构的配合：弹簧的预压缩量对应设定的蒸汽泄放压力，正常工作状态下，弹簧通过吊环螺栓、安全连杆将阀瓣紧紧压在阀座密封面上，阻断蒸汽外泄通道；当锅炉内部蒸汽压力超过设定阈值时，蒸汽作用在阀瓣上的向上推力超过弹簧预紧力，会推动阀瓣向上抬起，此时杠杆结构会同步绕枢轴销转动，带动另一侧阀瓣同步开启，蒸汽从两个阀座的出口快速排出，快速降低锅炉内部压力；当压力回落至允许工作值时，弹簧的回弹力会拉动杠杆复位，带动阀瓣重新压紧阀座，完成密封截断，整个动作过程无需外部动力输入，纯机械结构的可靠性能够适应高温、高湿的锅炉舱工作环境，不会因为电气元件失效出现拒动问题。

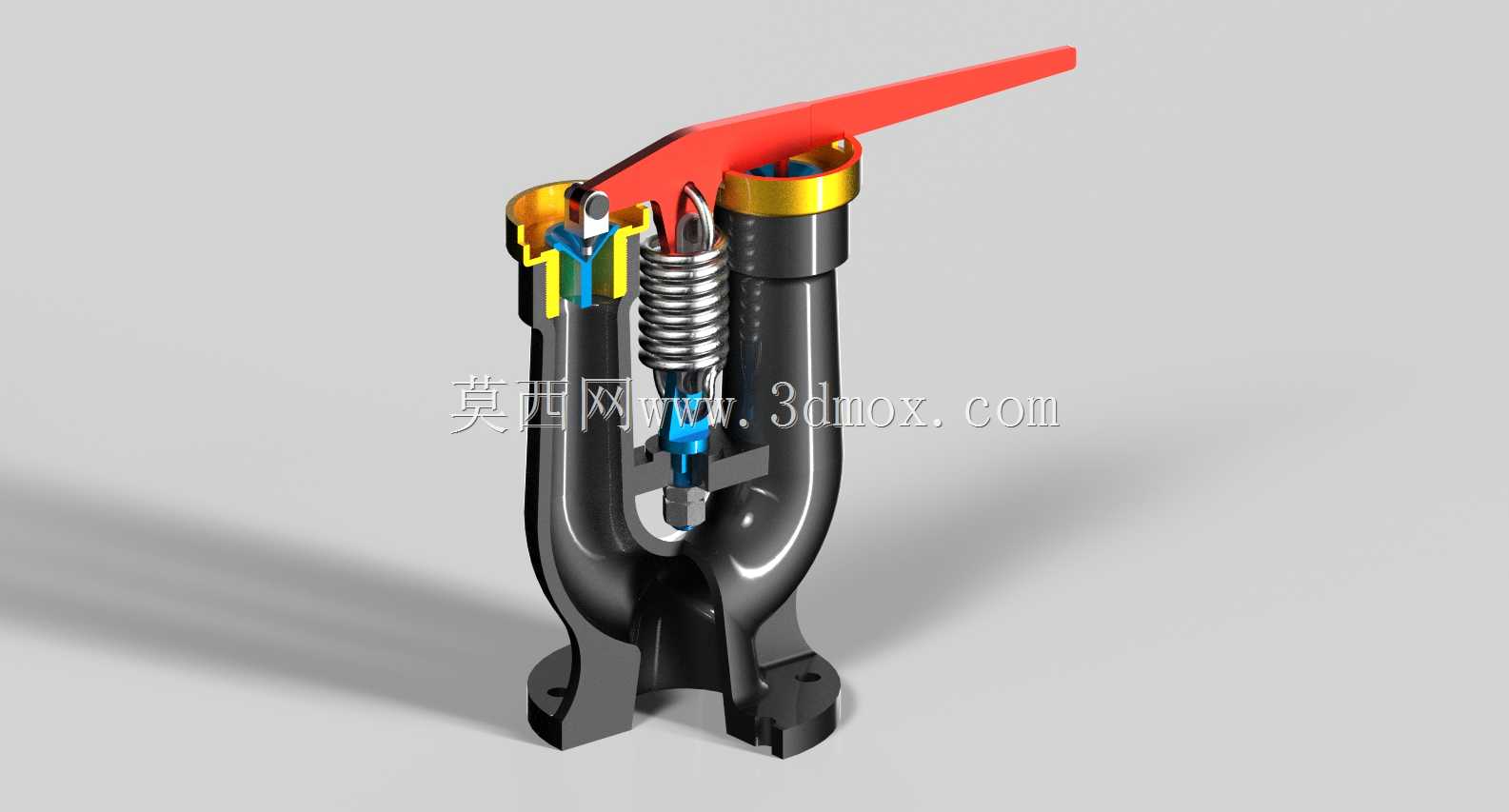

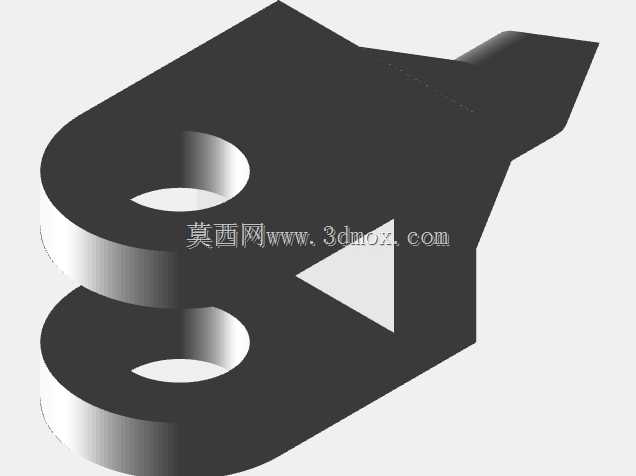

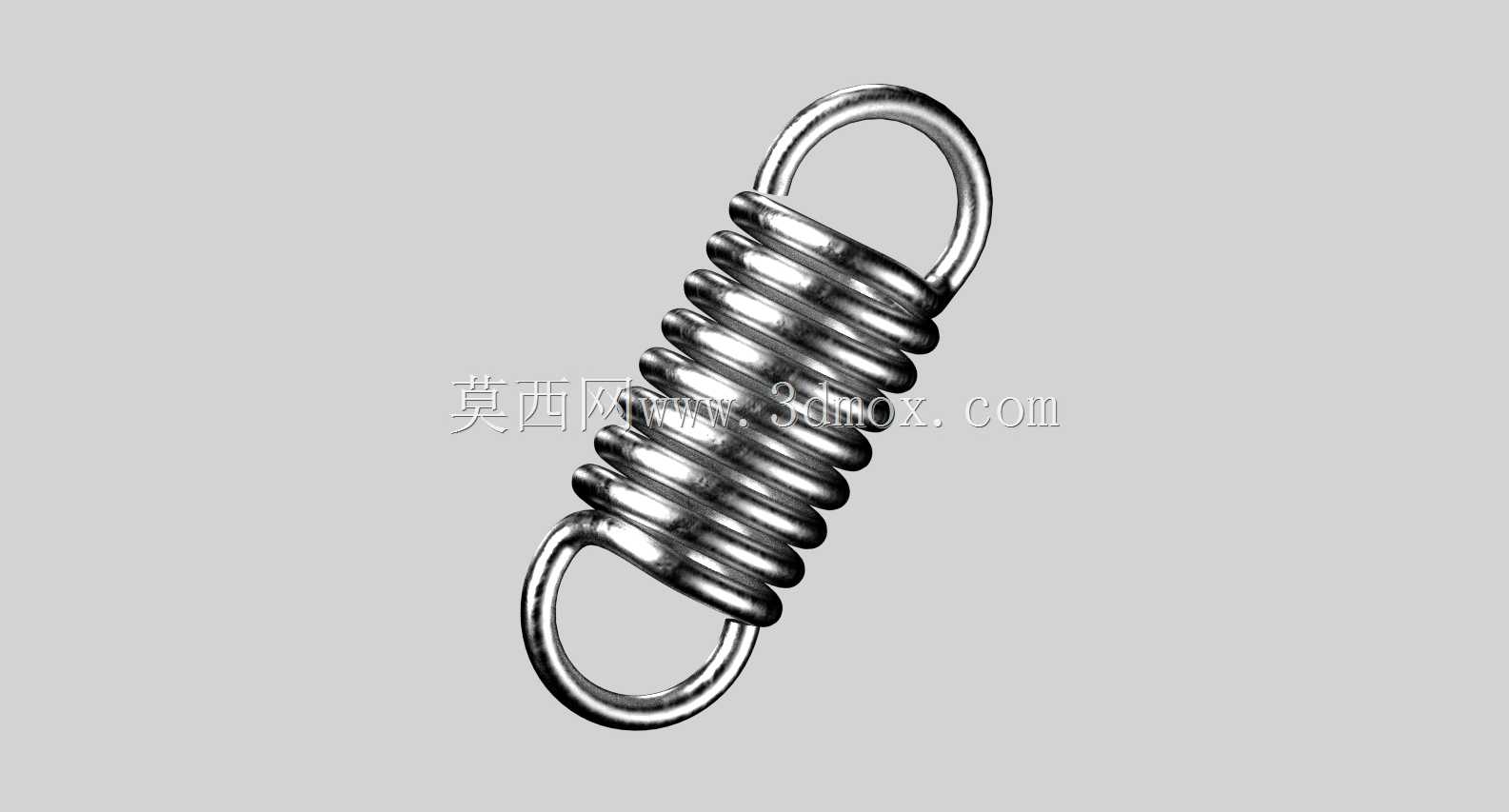

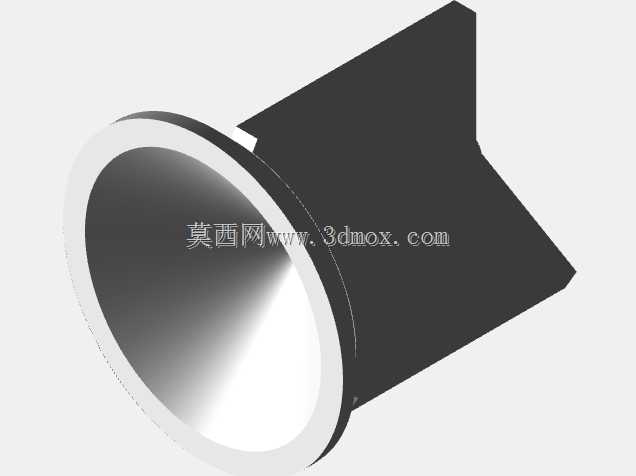

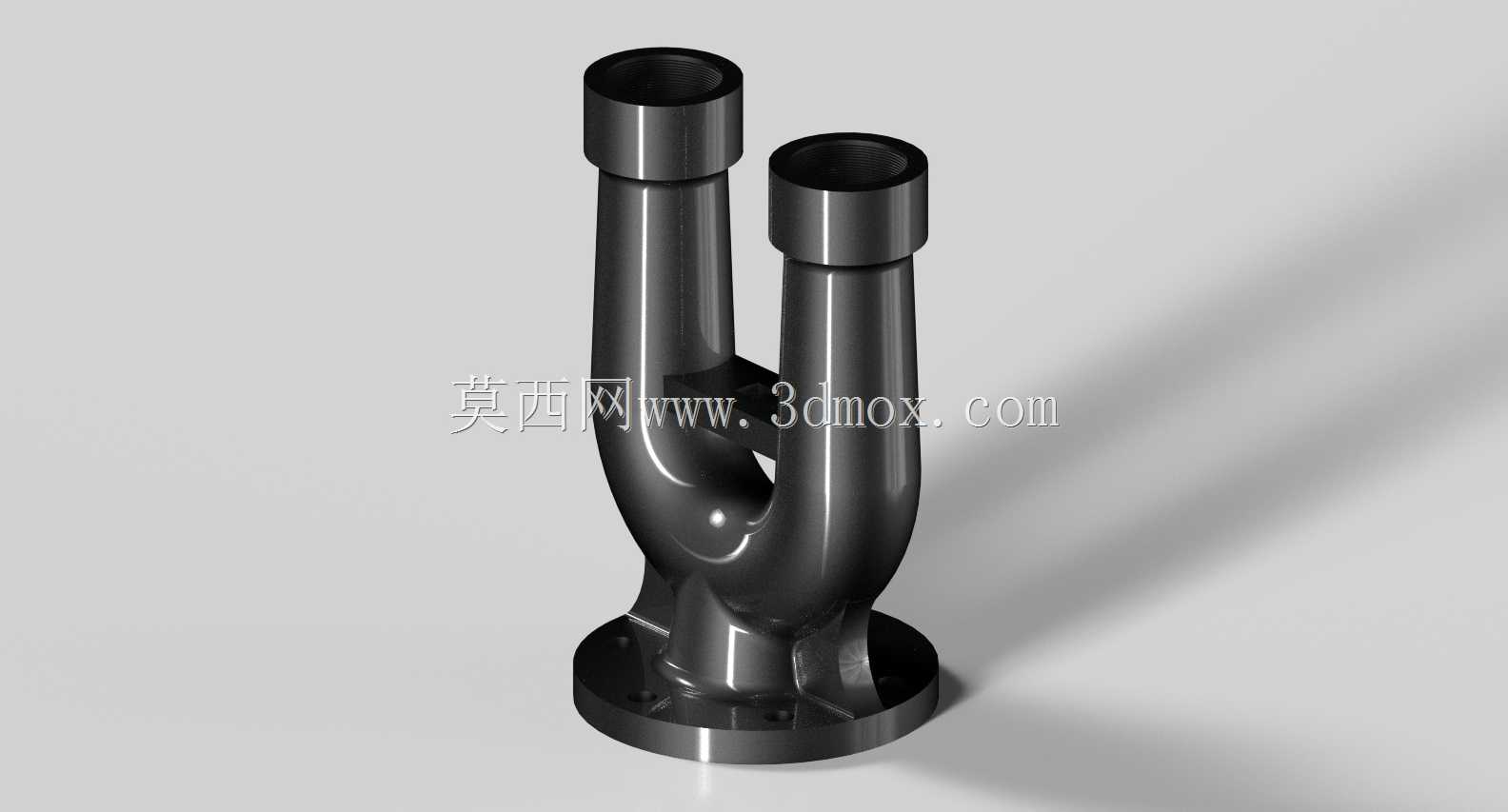

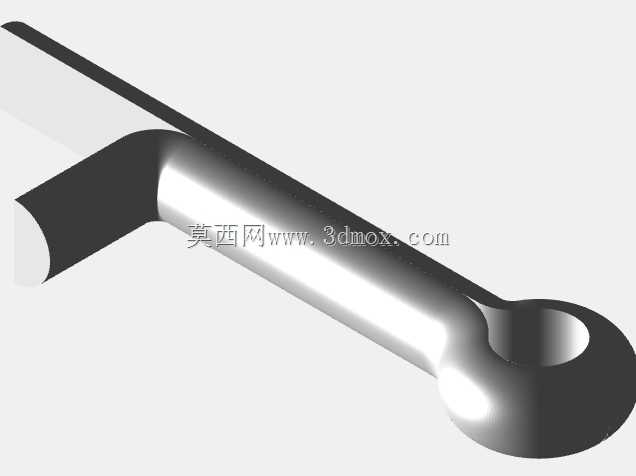

结构设计层面，该组件的壳体采用一体式铸造流道设计，两个阀腔对称分布在U型壳体的上部，底部为带螺栓孔的法兰安装面，安装时可直接与锅炉顶部的法兰接口对接，法兰的螺栓孔分布、密封面尺寸完全适配机车锅炉的标准安装接口，安装边界无需额外做结构改动即可完成替换装配。阀座采用过盈压装的方式嵌入壳体的密封台阶内，磨损后可单独拆卸更换，无需整体更换壳体，降低后期维护成本。吊环螺栓通过垫圈与双螺母固定在壳体的桥型支架上，弹簧上端套在吊环螺栓的定位轴上，下端抵在杠杆中部的定位槽内，杠杆通过枢轴销固定在支架上，安全连杆一端通过销钉与杠杆连接，另一端固定在阀瓣的吊耳上，整个传动链的配合间隙控制在0.1mm以内，既保证动作的灵敏度，又避免间隙过大导致的阀瓣密封偏斜问题。设计过程中，所有组件的装配约束采用基准对齐的方式搭建，螺纹连接结构通过关联几何链接器生成，保证螺纹规格、配合长度与实际加工标准完全一致，所有零件均可导出为通用3D打印格式，方便制作教学演示样件或维修替换的非标零件。

从安装适配的尺寸边界来看，底部法兰的安装孔位采用圆周均布设计，安装时需要预留的操作空间需覆盖杠杆抬起的最大行程，也就是杠杆末端向上抬起的最大高度，避免安装后杠杆动作被周边管路、结构件干涉；弹簧的预紧长度可通过吊环螺栓上的螺母进行微调，适配不同工作压力等级的锅炉需求，调整时两侧螺母的进给量需保持一致，避免杠杆偏斜导致阀瓣密封不严。在机车锅炉的实际应用场景中，该结构的安全阀还可通过杠杆末端的手动拉环进行手动泄压操作，在锅炉启炉、停炉阶段可手动开启阀瓣排出腔体内的冷空气或残余蒸汽，操作力经过杠杆放大后，操作人员无需施加过大的力即可完成手动泄压动作。整个结构的密封面采用锥面配合设计，相比平面密封，锥面的密封比压更大，在蒸汽带少量杂质的工况下也能保持较好的密封性能，减少正常工作状态下的蒸汽泄漏量。
