在轻工包装、电子装配、小型物料输送等产线的皮带传动段,这类皮带滚轮支撑结构是保障传动平稳性的核心基础部件,它直接承担滚轮的定位、载荷承载与皮带张紧状态维持的作用,区别于重型矿用输送设备的大尺寸滚轮支座,这类结构更多适配中轻载、安装空间紧凑的窄幅皮带传动场景,常见于桌面型输送工位、小型自动化设备的内置传动单元、检测设备的物料移送机构中。

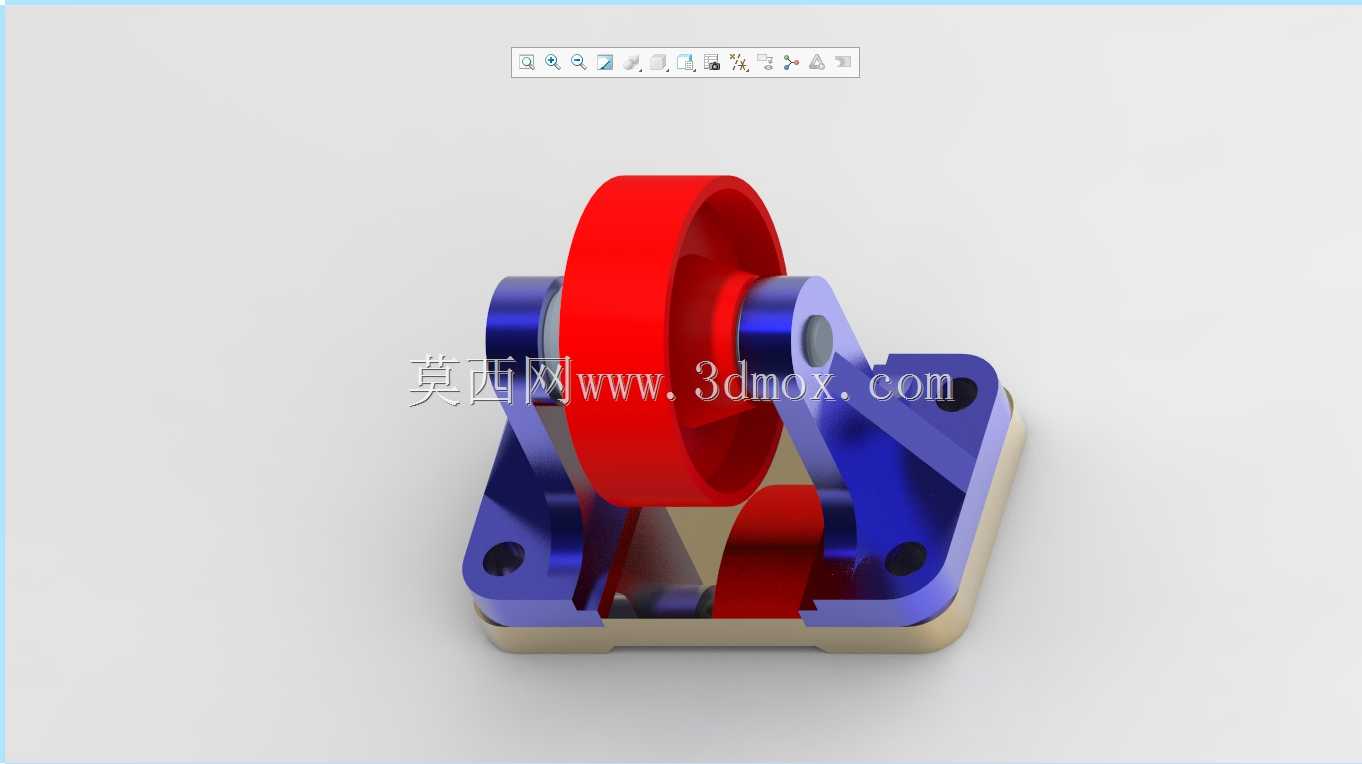

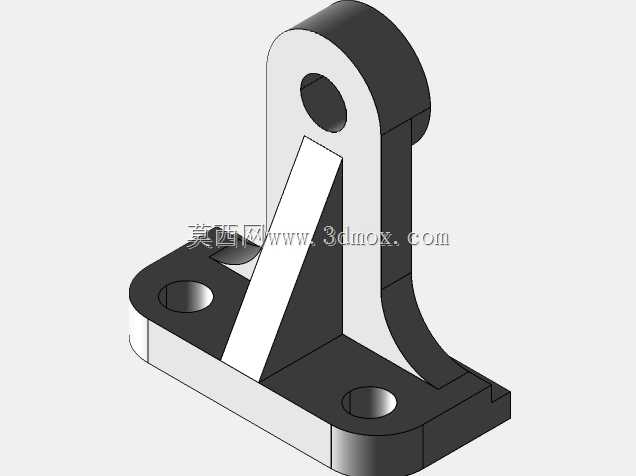

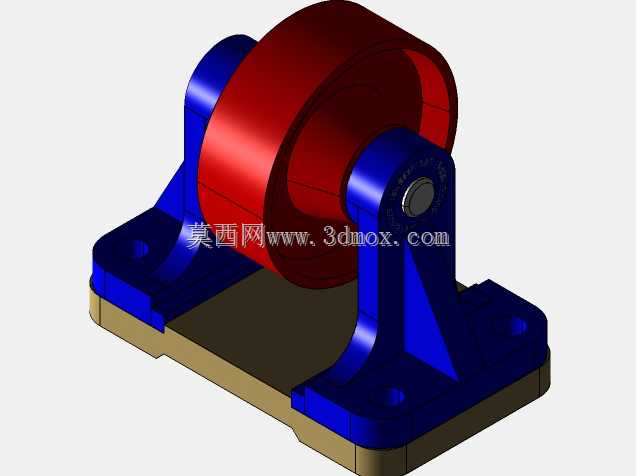

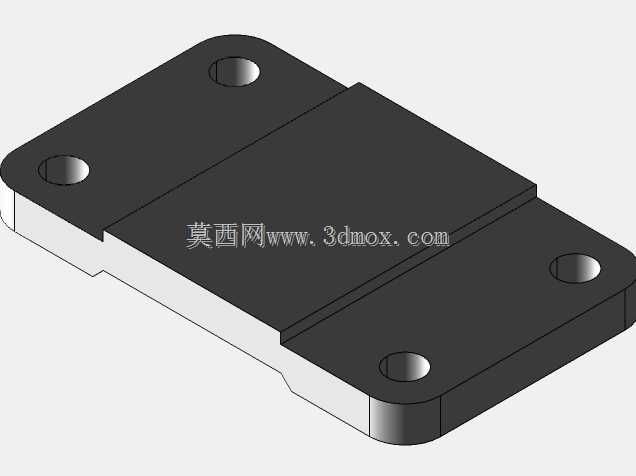

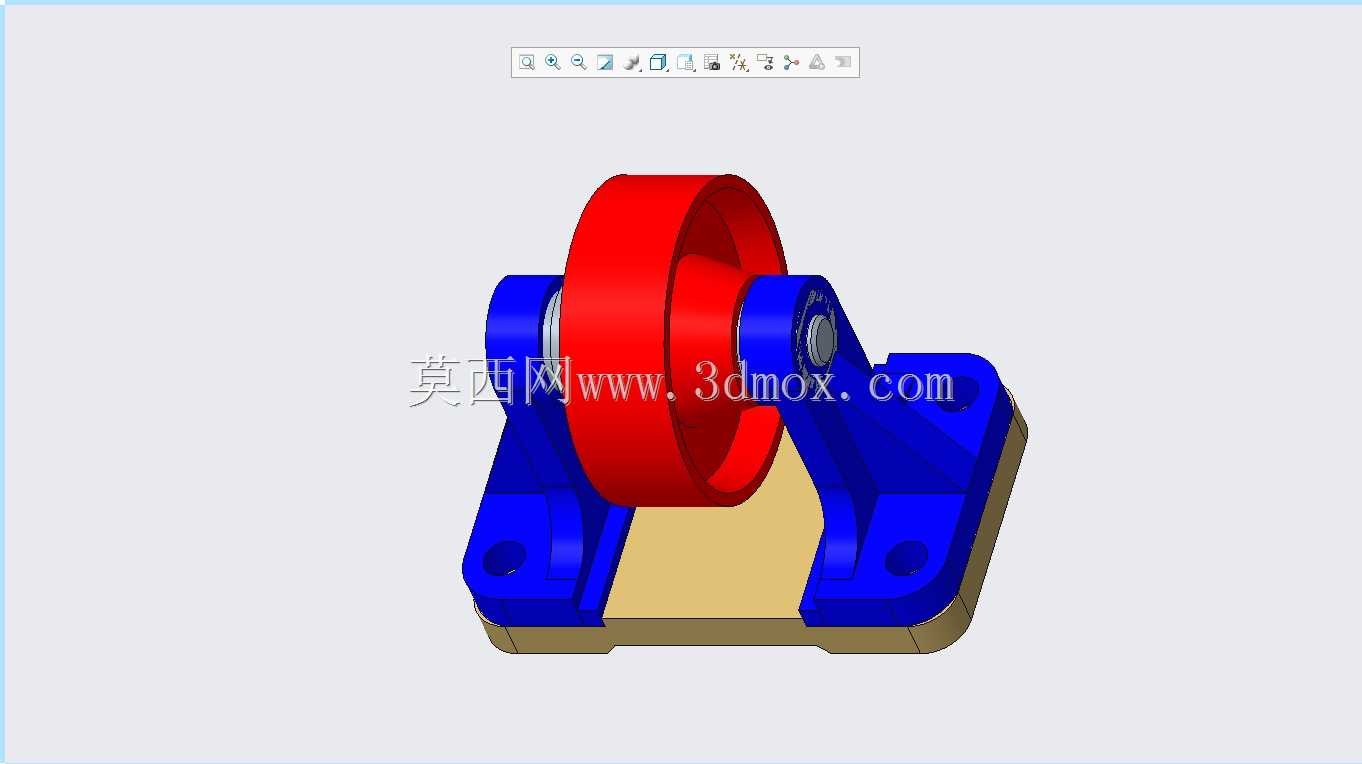

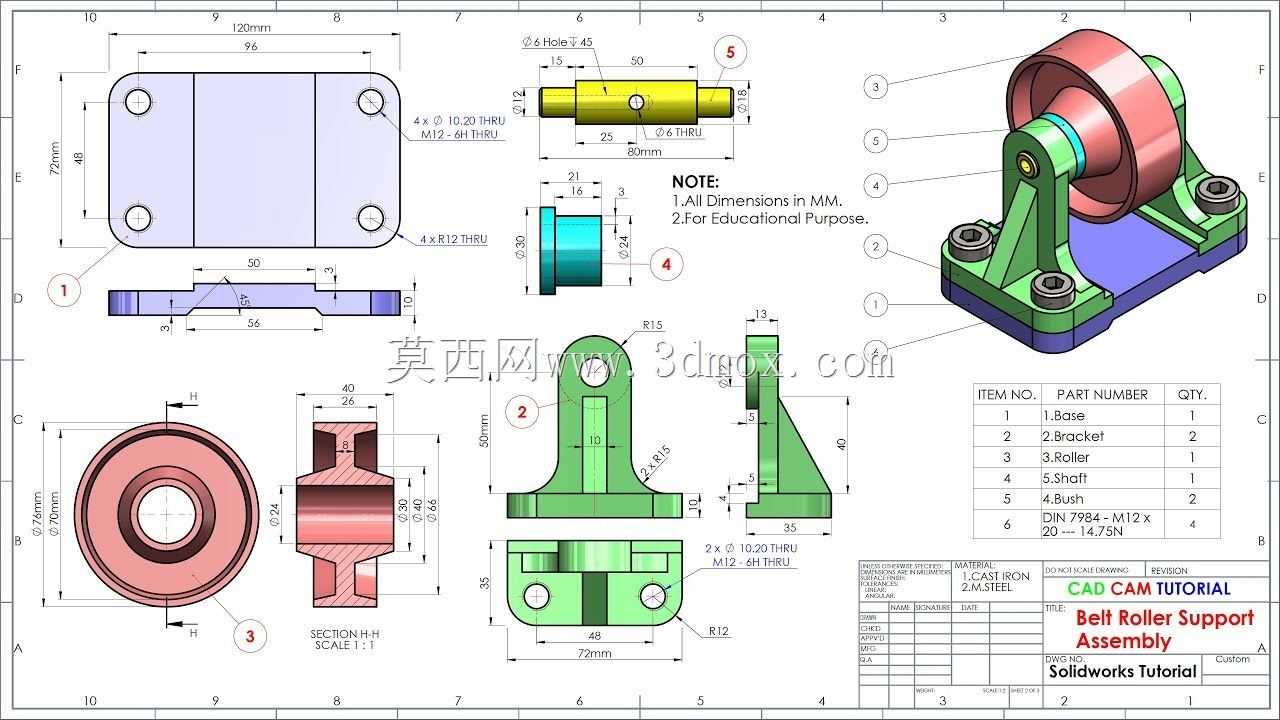

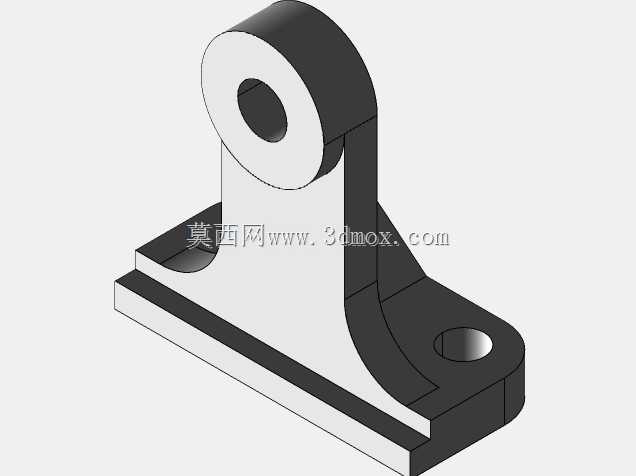

从实际功能来看,该支撑结构采用双侧立板配合一体式安装底座的构型,两侧支撑臂预留的同轴安装孔用于穿设滚轮转轴,孔位的同轴度公差直接决定滚轮转动时的径向跳动量,设计阶段需要将该同轴度控制在IT7级精度范围内,避免滚轮转动时出现皮带跑偏、周期性异响的问题。底座部分设置的四个沉头安装孔,用于将整个支撑组件固定在设备的安装基板上,沉孔的深度设计需要匹配对应规格内六角螺栓的头部高度,保证螺栓锁紧后头部不突出底座平面,不会与周边运动部件产生干涉。

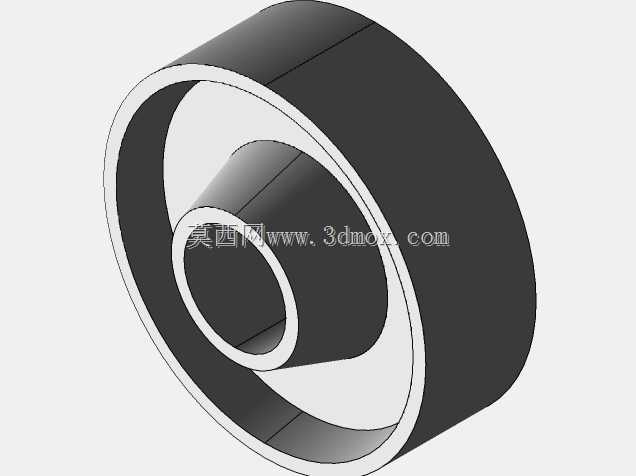

设计过程中首先需要匹配对应滚轮的宽度与转轴直径,两侧支撑臂的间距要比滚轮端面宽度大0.2-0.5mm的装配间隙,既避免滚轮转动时与支撑臂发生摩擦,也不会因间隙过大导致滚轮轴向窜动量超标。支撑臂与底座的过渡位置做了圆弧加强处理,替代了传统的直角加强筋结构,在不增加整体壁厚的前提下提升了结构的抗弯折能力,当皮带张紧力作用在滚轮上时,支撑臂不会因长期受侧向弯矩出现形变偏移。底座的底面设计为全平面结构,安装时可以与设备基板实现面接触,相比点接触或线接触的支撑底座,大幅降低了长期运行后的安装松动概率。

从安装边界来看,该结构的整体外轮廓尺寸适配100-150mm宽度的平皮带传动场景,底座的安装孔孔距按照标准工业铝型材的槽距进行匹配,既可以安装在机加工的钢板安装面上,也可以直接固定在40系列或30系列工业铝型材搭建的设备框架上,不需要额外制作转接板。转轴安装孔的中心高度需要结合皮带的包角要求进行核算,保证皮带与滚轮的接触包角不小于120度,避免传动过程中出现打滑丢转的问题。结构上预留的张紧调节空间,可以通过在底座安装孔处设置腰型调节槽的方式(同构型衍生版本)实现滚轮中心距的微调,满足皮带长期使用磨损后的张紧调整需求,不需要整体拆卸支撑结构即可完成维护操作。

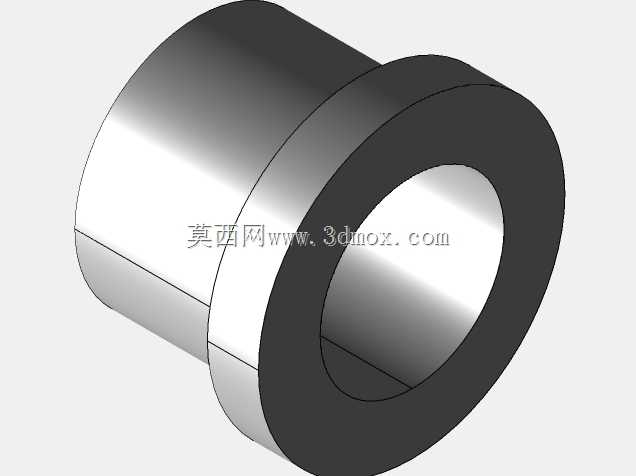

实际运行过程中,该支撑结构需要承受皮带传动带来的径向载荷与小幅振动,因此材质选型上多采用压铸铝合金或中碳钢加工,铝合金版本适配载荷较小、对设备重量有要求的桌面型设备,碳钢版本则适配载荷更大、运行节拍更快的连续生产工位。支撑臂上的转轴安装孔可根据使用需求选配镶嵌铜套或加装滚动轴承,低速轻载场景下铜套结构成本更低、维护简便,高速运行场景下加装轴承可以降低转动阻力,减少滚轮转轴的磨损速度,延长整体组件的使用寿命。

这类支撑结构的设计难点在于平衡结构刚性与整体体积,很多新手设计时容易盲目加厚支撑臂与底座的壁厚,导致整体结构笨重、占用安装空间过大,或是过度追求轻量化导致结构刚性不足,运行一段时间后出现支撑臂外张、滚轮倾斜的问题。合理的结构应该是在保证安装孔位精度、结构抗形变能力满足载荷要求的前提下,尽可能压缩非受力区域的材料厚度,比如底座非安装面的区域可以做减重槽设计,支撑臂的非受力侧面可以做局部挖空,在不降低结构强度的前提下减少材料用量、降低整体重量。

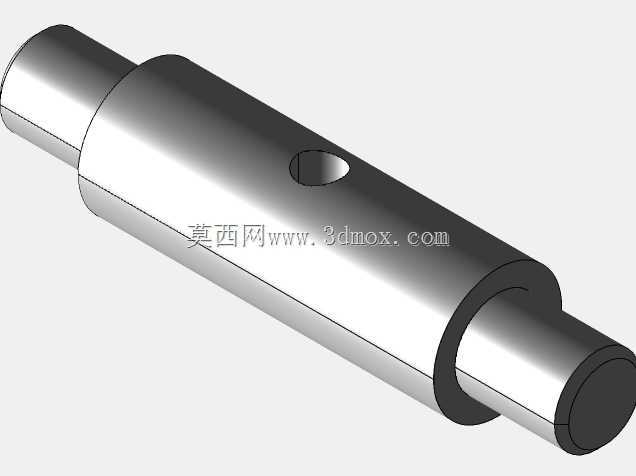

在产线实际装配时,这类支撑结构通常成对使用,分别布置在皮带传动段的两端,一端作为固定端滚轮支撑,另一端作为张紧端支撑,两者的安装面平面度需要控制在0.1mm以内,避免两端滚轮轴线不平行导致皮带运行时持续向一侧跑偏。装配过程中需要先将滚轮转轴穿入一侧支撑孔,再套装滚轮与隔套,最后穿入另一侧支撑孔,锁紧转轴的顶丝后需要手动转动滚轮确认转动顺畅无卡滞,再进行皮带的套装与张紧度调整,张紧力调整到用手指按压皮带中段下沉量为皮带中心距的2%左右即可,过紧会加大转轴与支撑孔的磨损,过松则容易出现传动打滑。
