家用多媒体信号接收机顶盒结构设计

项目分类:通讯工具类 发布时间:2025-01-20 ID:903849
  • 家用多媒体信号接收机顶盒结构设计
  • 家用多媒体信号接收机顶盒结构设计
  • 家用多媒体信号接收机顶盒结构设计
  • 家用多媒体信号接收机顶盒结构设计
  • 家用多媒体信号接收机顶盒结构设计
  • 家用多媒体信号接收机顶盒结构设计
  • 家用多媒体信号接收机顶盒结构设计
  • 家用多媒体信号接收机顶盒结构设计
  • 家用多媒体信号接收机顶盒结构设计
  • 家用多媒体信号接收机顶盒结构设计
  • 家用多媒体信号接收机顶盒结构设计

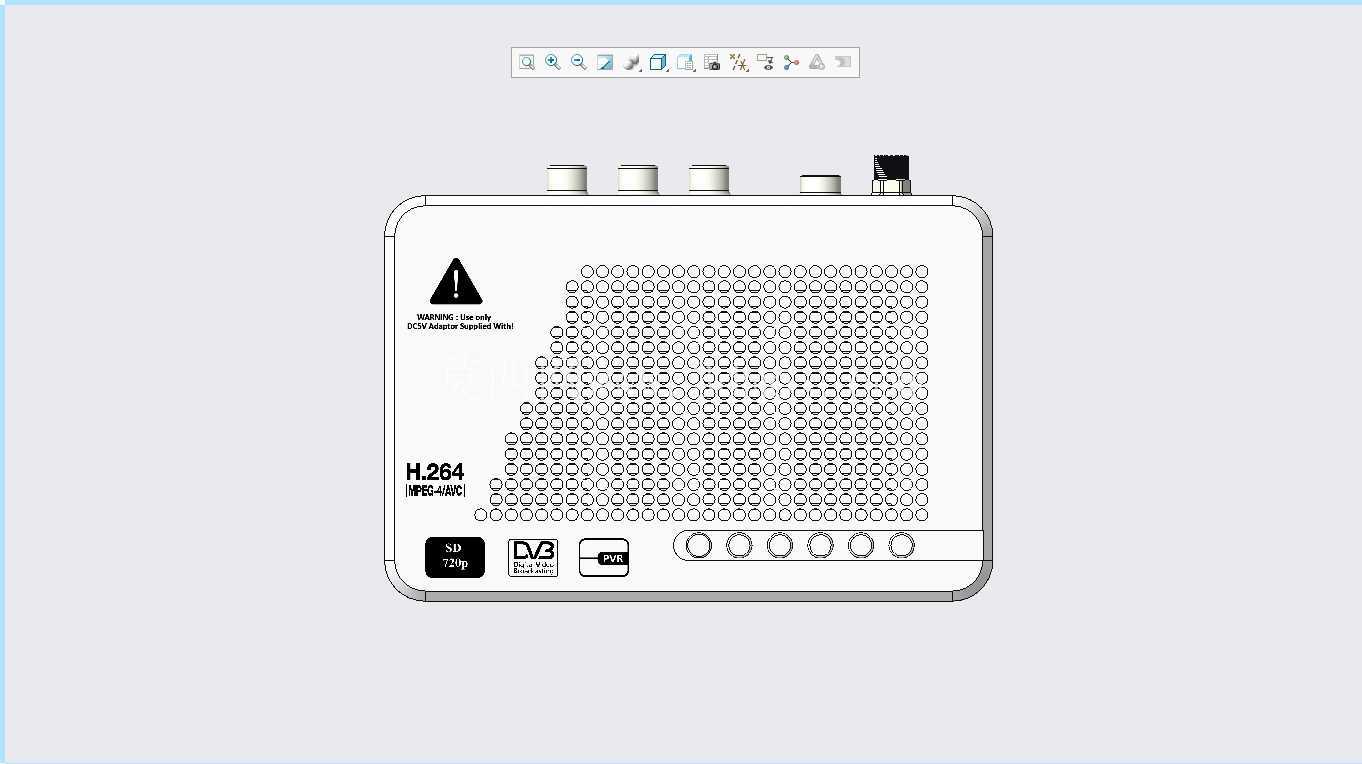

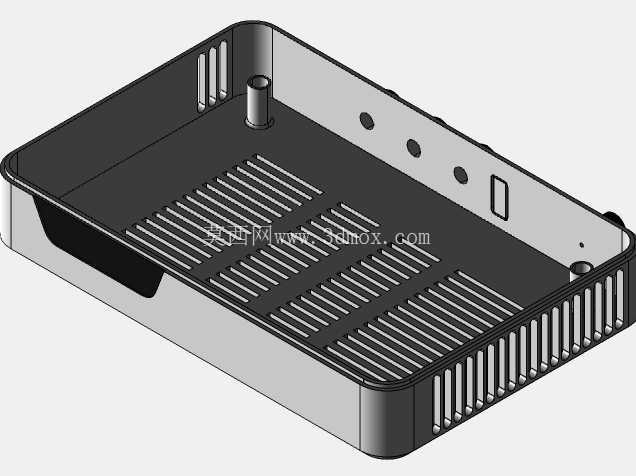

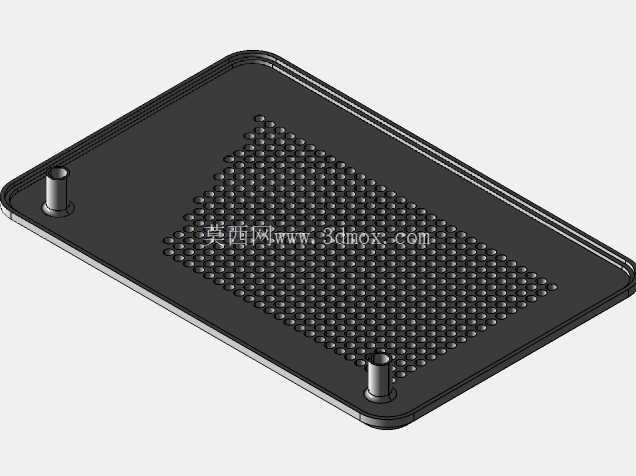

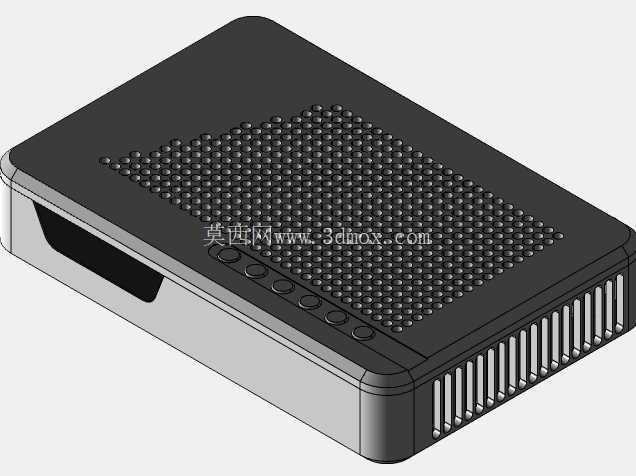

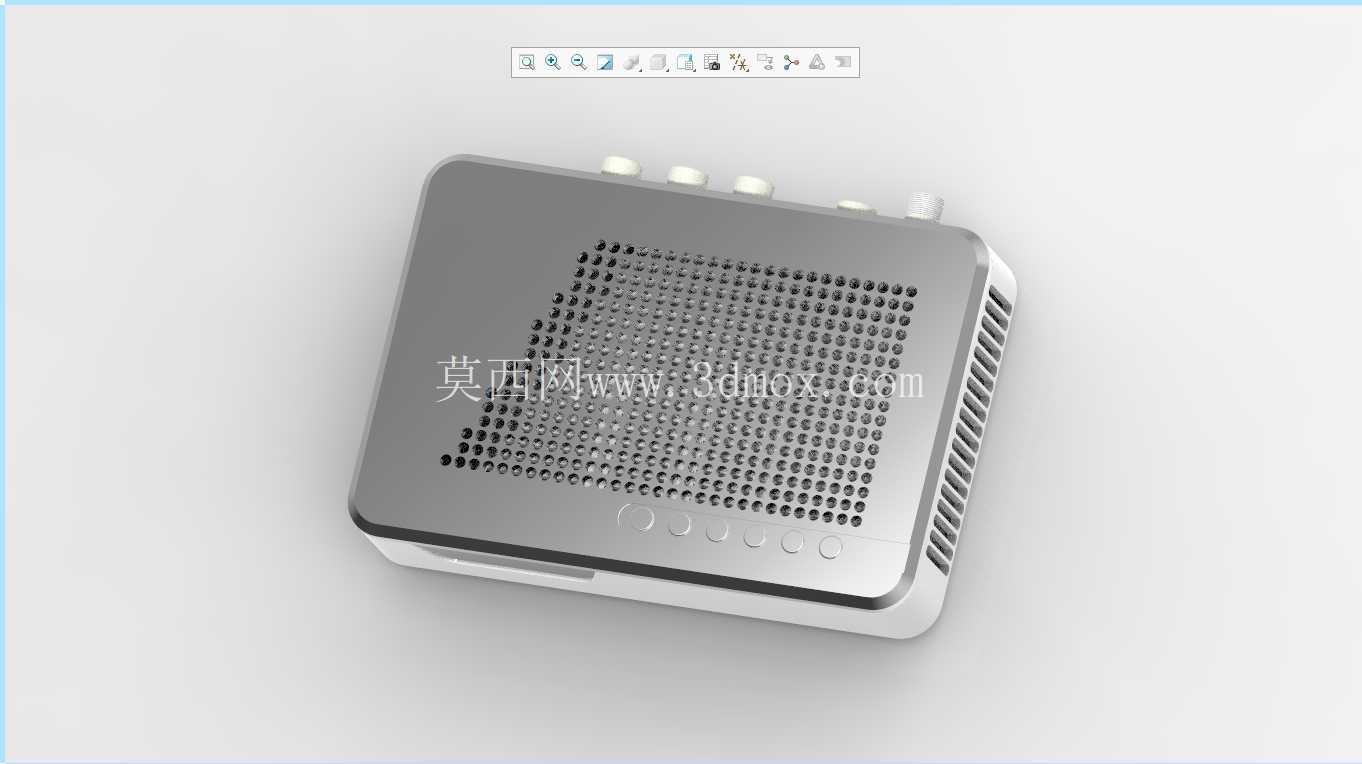

  从功能特性来看,这类设备的核心作用是完成有线数字信号、网络IP信号的解码转换,输出音视频信号到显示终端,所以结构设计上首先要处理好内部主板、调谐模块、电源模块的排布,三个模块之间要做合理的物理间隔,避免电源部分的电磁干扰影响信号解码的稳定性,尤其是高频调谐模块周边,要预留出屏蔽罩的安装位,不能和金属外壳直接接触形成干扰回路。外壳的散热设计是这类产品的重点,模型里顶面的密集格栅开孔不是随便排布的装饰元素,开孔的位置要刚好对应内部主芯片和电源模块的发热区域,开孔直径控制在2.5mm,孔间距3mm,既保证足够的通风面积,又能避免异物从开孔掉入内部造成电路短路,侧面的竖向格栅是辅助进风通道,配合内部空气对流形成下进上出的散热路径,不用额外加装散热风扇就能满足满负载运行的散热需求,降低设备运行噪音。日常做消费电子结构件建模时,这类家用多媒体机顶盒的结构设计是很常见的需求,很多刚入行的结构工程师容易只盯着外观造型,忽略实际装配和使用场景的约束,最后做出来的模型要么没法落地生产,要么装到用户家里出现各种适配问题。先从实际应用场景说,这类设备大多是放置在客厅电视柜的开放层或者弱电箱旁,也有部分用户会选择挂装在电视背部的隐蔽位置,所以设计时首先要考虑放置状态的稳定性,底部的支撑脚高度要预留出10mm左右的走线空间,同时保证设备底部和支撑面之间有空气流通间隙,避免长时间运行时热量堆积在接触面无法散出。

  接口布局的设计要兼顾用户实际插拔操作的便利性,背部的音视频接口、网线接口、电源接口统一排布在设备后侧靠下的位置,接口之间的间距要留足15mm以上,避免插头体积过大出现互相干涉的情况,顶面靠前的位置预留了状态指示灯和物理按键的安装位,按键的凸起高度控制在1.2mm,既保证按压手感,又不会因为凸起过高容易被误触。设计思路上,外壳采用上下扣合的装配结构,不用额外的外露螺丝,靠内部的卡扣和隐藏式螺丝柱完成固定,既保证外观的整体性,又能提升装配效率,上下壳的配合间隙控制在0.15mm,既方便生产装配,又不会出现明显的缝隙影响外观质感。

  外形尺寸方面,整机长宽控制在180mm150mm,整体高度35mm,这个尺寸刚好适配绝大多数家庭电视柜的层板间距,也不会占用过多的桌面空间,安装边界上如果是桌面放置,设备四周要预留出至少20mm的散热空间,背部要留出50mm的走线弯折空间,避免线材过度弯折影响使用寿命;如果是壁挂安装,背部的挂孔孔距按照通用的75mm75mm标准设计,兼容市面上绝大多数的小型设备壁挂支架,挂孔的沉台深度要保证挂装后设备和墙面之间有10mm的间隙,保证背部接口的线材可以正常插接。做这类模型的时候,还要考虑生产工艺的可行性,外壳采用ABS注塑成型,所有的转角位置都做了R2以上的圆角过渡,避免注塑时出现应力集中导致的开裂问题,表面做细晒纹处理,既提升外观质感,又不容易残留指纹和划痕,内部的螺丝柱都做了加强筋连接,避免锁螺丝时出现柱体断裂的问题,所有的卡扣位置都设计了0.2mm的装配预变形量,保证多次拆装后卡扣依然有足够的卡紧力不会松脱。

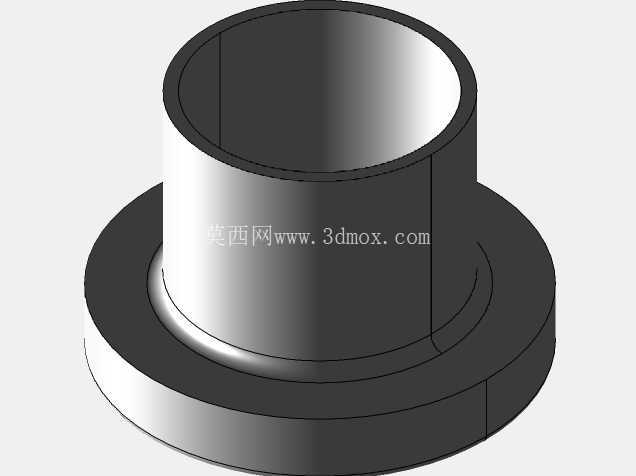

  很多新手做这类模型时容易忽略内部的走线空间,把主板和外壳之间的间隙留得太小,最后实际装配时线材没法规整排布,挤压到主板上的元器件,所以建模时要在主板和上壳之间预留出8mm的空间,用来走内部的连接线和放置屏蔽层,同时在壳体内部设计对应的走线卡扣,把线材固定在指定位置,避免设备移动时线材晃动碰到散热片或者其他元器件。另外,设备底部的四个防滑脚垫的安装位也要提前预留,脚垫采用硅胶材质,直径10mm,厚度2mm,既可以增加设备和接触面的摩擦力避免滑动,又能垫高设备保证底部的通风间隙,脚垫的安装沉台深度1.5mm,保证脚垫粘贴后不会出现凸起过高或者容易脱落的问题。
