汽车双主缸盘式制动系统结构设计

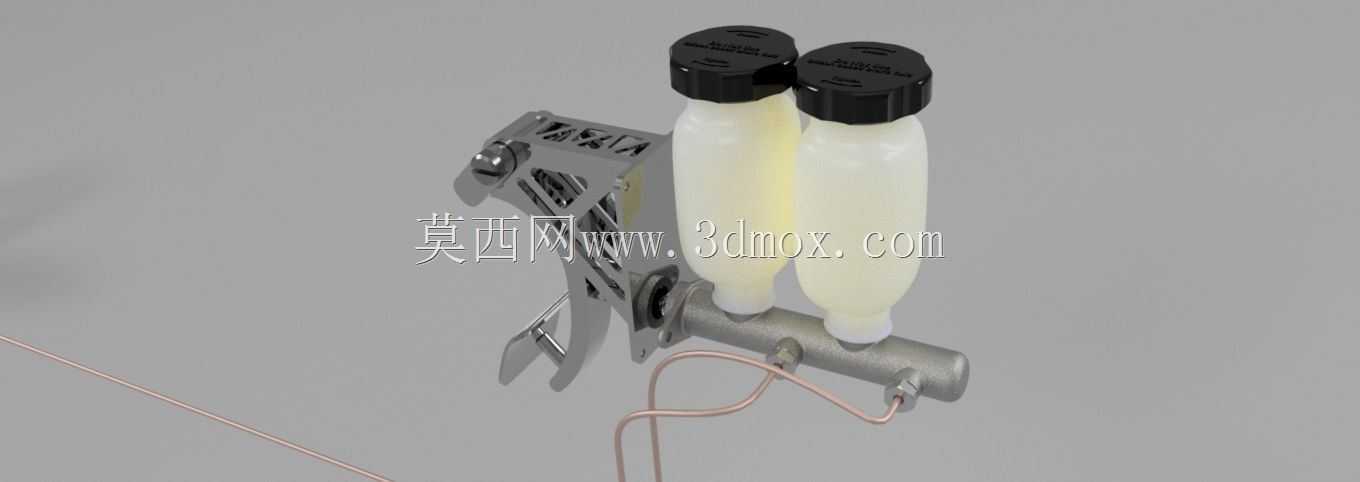

　　这套制动系统的三维结构，是面向乘用车辆底盘制动模块做的完整原理级建模，覆盖从踏板输入到轮边制动输出的全链路部件，日常做整车底盘布置、制动系统教学演示、零部件结构拆解验证时都能用到，不用再从零开始搭基础框架。建模时优先还原了双主缸的内部腔室结构，两个独立的液压腔分别对应前后轴制动回路，即便单回路出现密封失效问题，另一组回路仍能保留部分制动能力，这也是当前乘用车强制要求的安全结构设计，建模时特意把主缸内部的皮碗、回位弹簧、推杆的配合间隙做了还原，能直观看到踏板踩下时液压油的推动路径，以及松开踏板时活塞回位的动作逻辑。

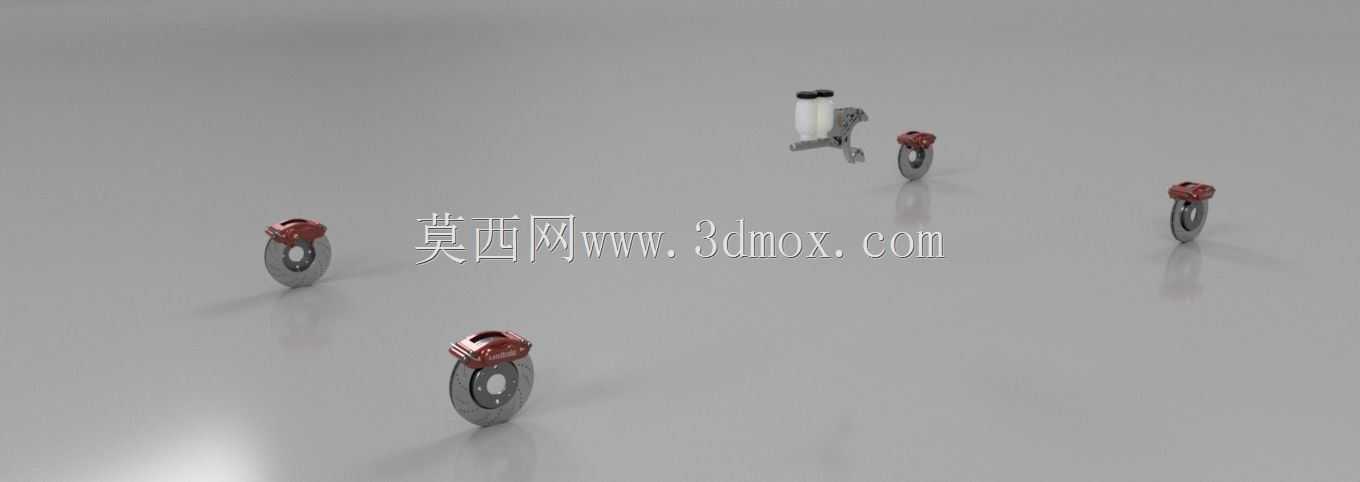

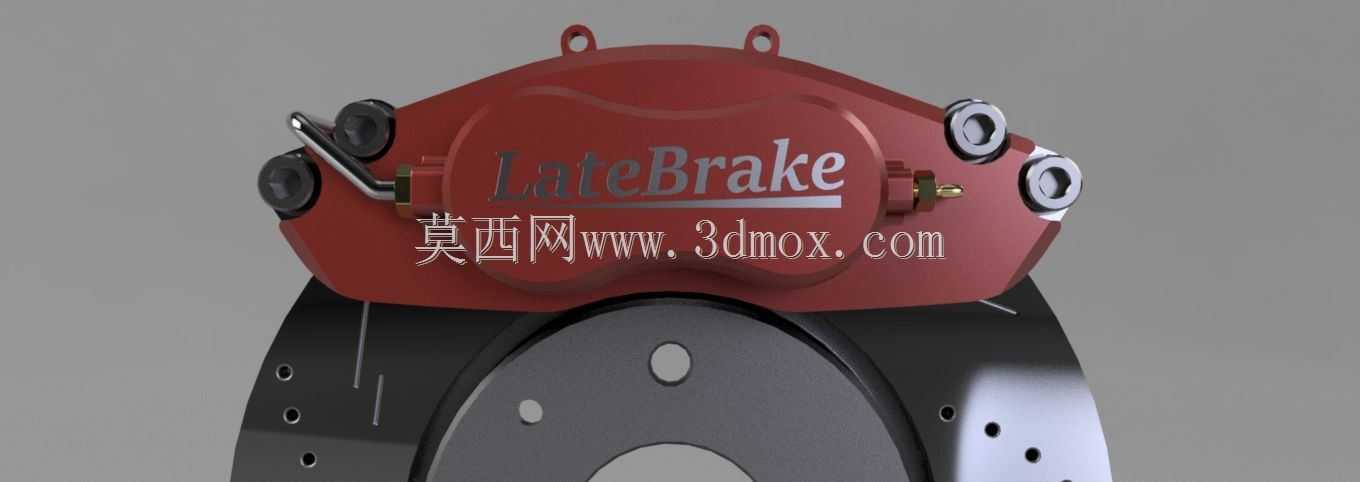

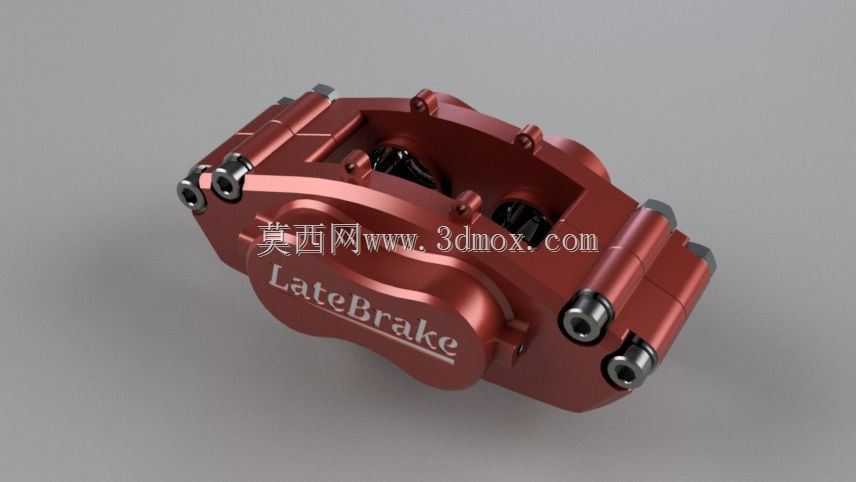

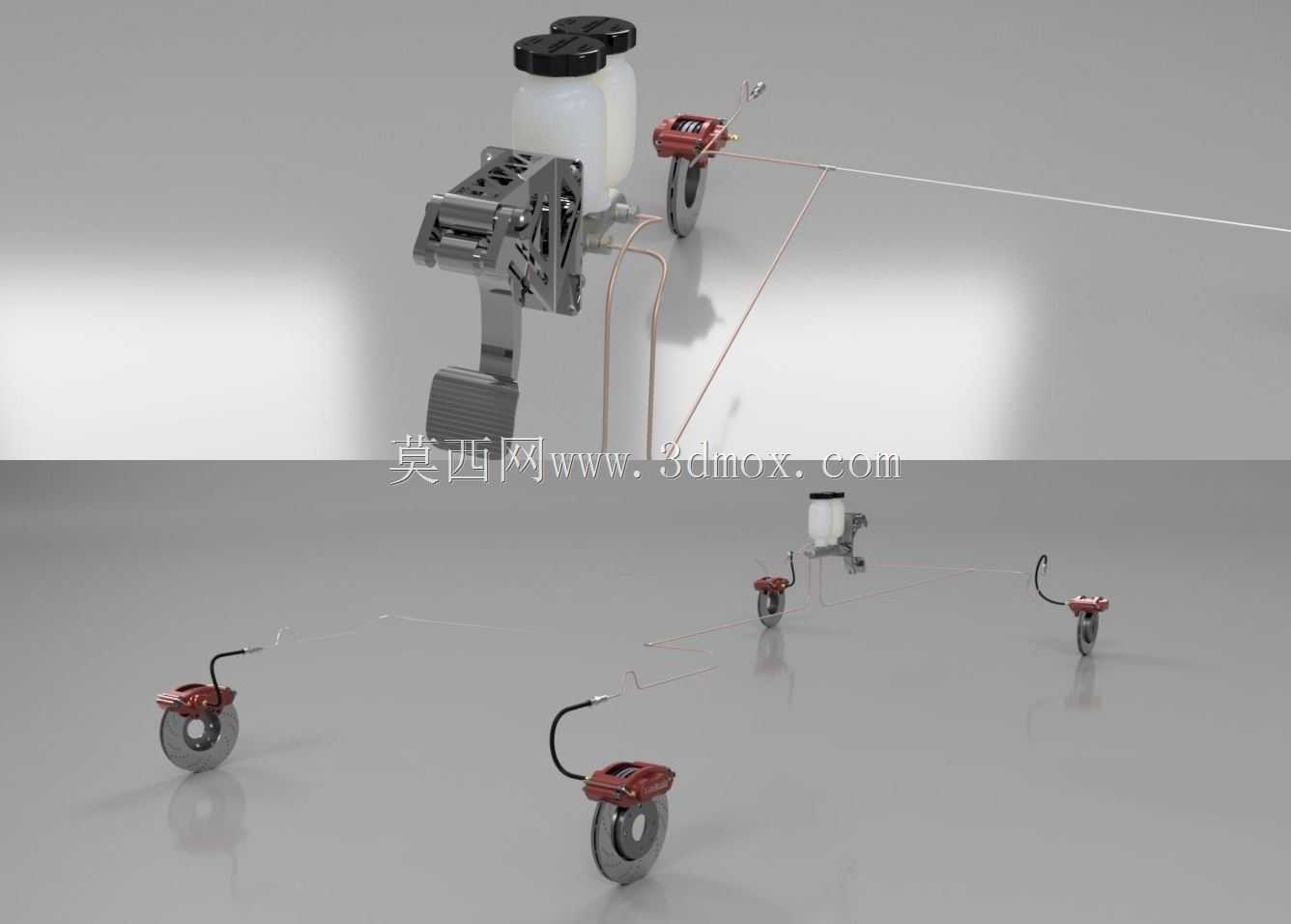

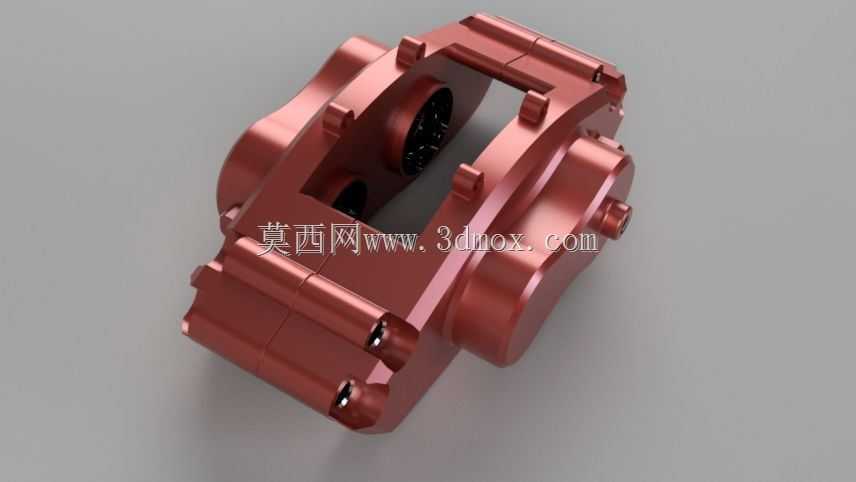

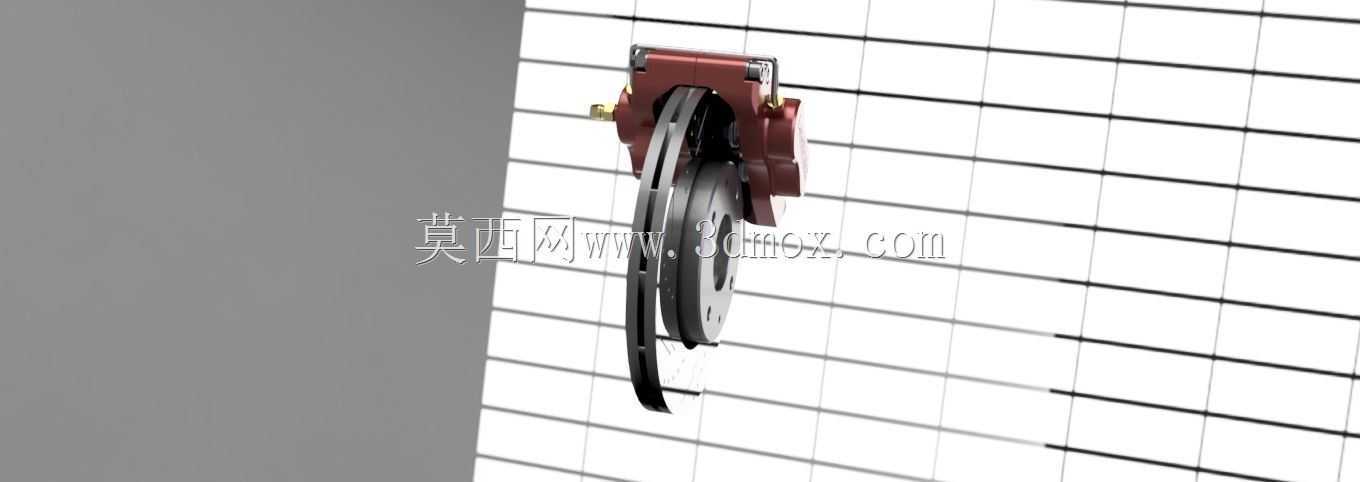

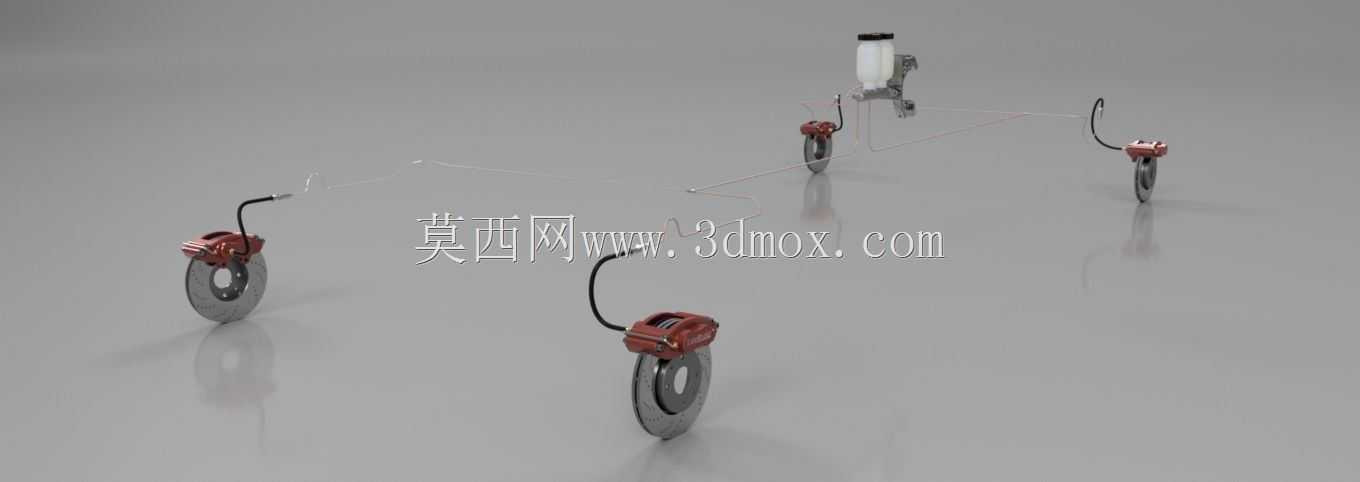

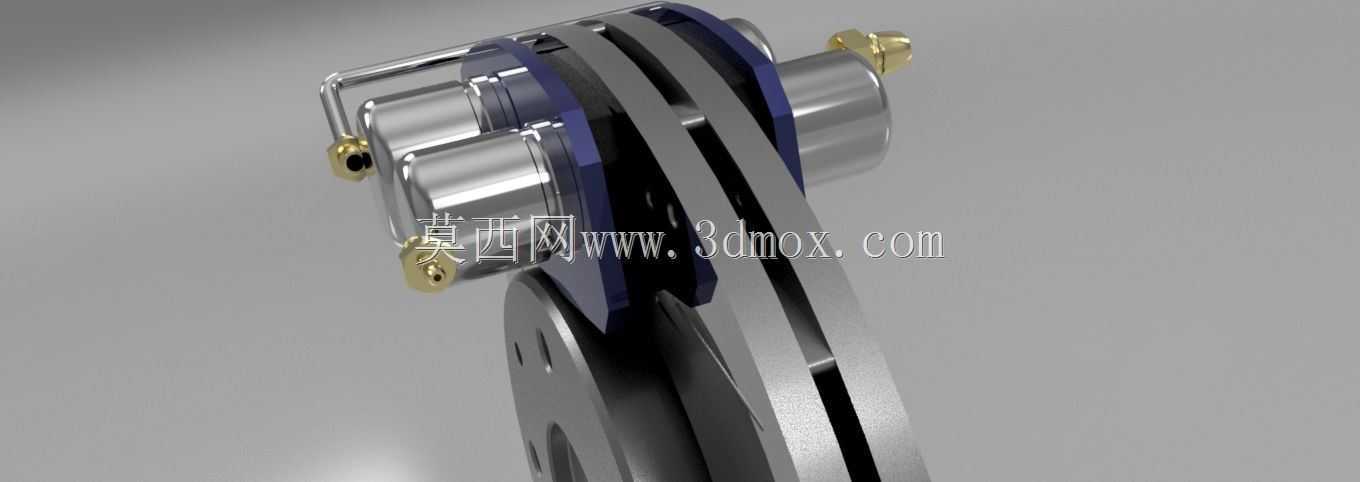

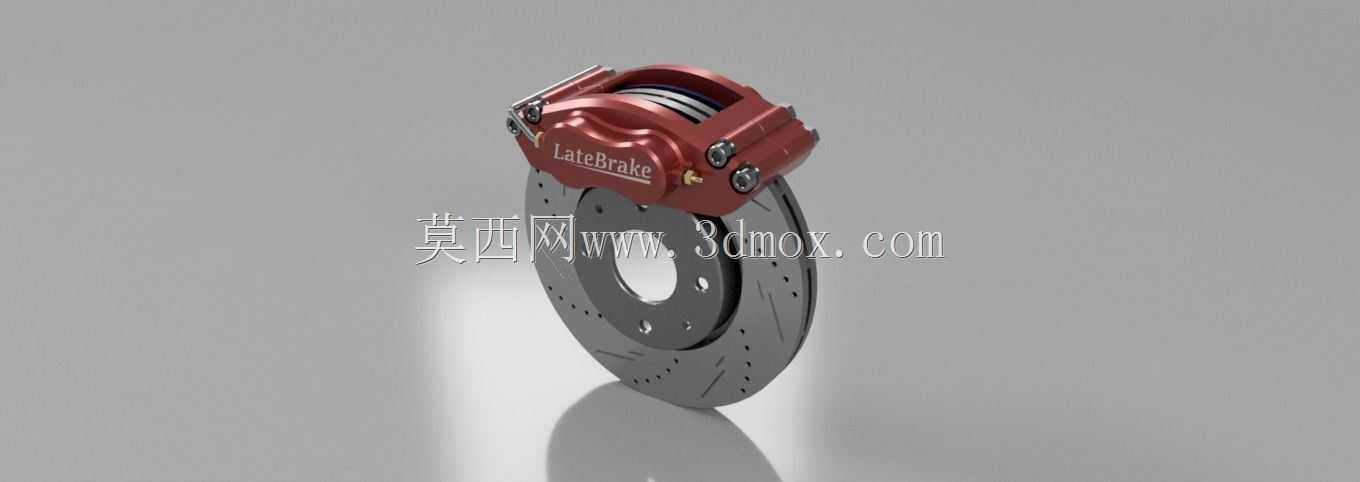

　　制动卡钳部分做了浮动式卡钳的完整结构，包含卡钳体、内侧外侧摩擦片、活塞密封圈、导向销的装配关系，摩擦片与刹车盘的接触端面预留了实际装车时的磨损间隙，导向销的轴线与盘片端面的垂直度做了约束，避免建模时出现卡钳滑动卡滞的干涉问题。轮边的刹车盘采用通风盘结构，盘体内部的散热风道做了简化但保留了导流走向，实际装车时车轮转动带动空气从风道穿过带走制动热量，建模时盘片的安装孔位按照常规乘用车轮毂的PCD参数做了匹配，安装面的跳动公差基准也在结构上做了隐含体现，方便后续对接轮毂、转向节的装配接口。刹车油壶采用双腔独立结构，分别对应双主缸的两个液压回路，油壶内部的液位挡板、出油口的过滤结构都做了还原，避免车辆倾斜时单侧油路吸入空气导致制动失效，油壶与主缸的连接密封面做了台阶结构，匹配常规的橡胶密封圈安装尺寸。整套模型的管路走向按照实车底盘的布置逻辑做了排布，从主缸出来的硬管沿车身纵梁布置，到轮边位置换成柔性刹车软管，预留了车轮上下跳动、转向时的管路活动余量，不会出现转向或悬架压缩时管路被拉扯断裂的问题。

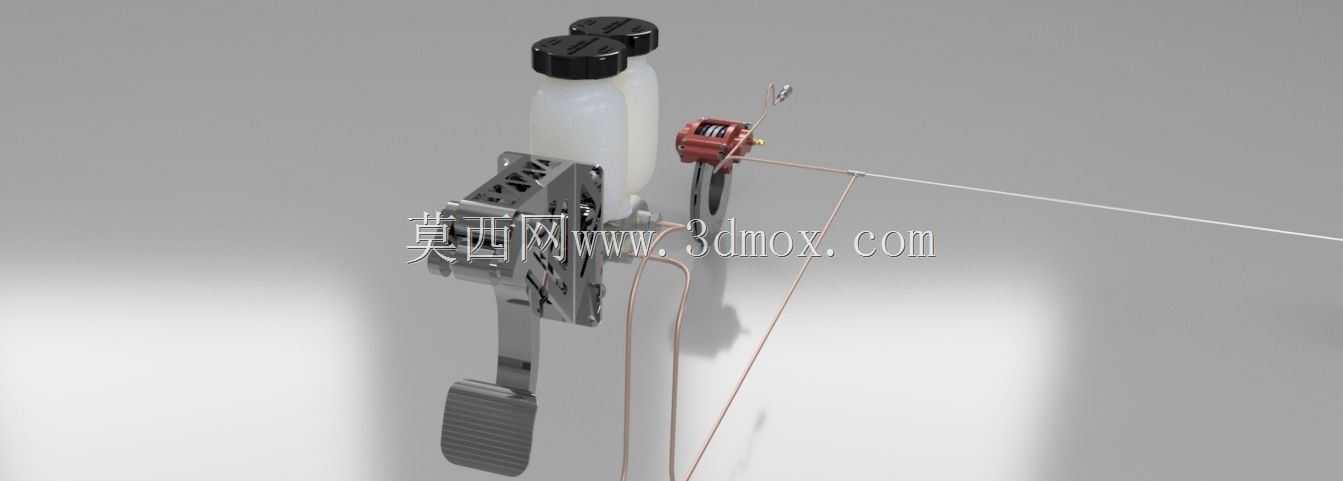

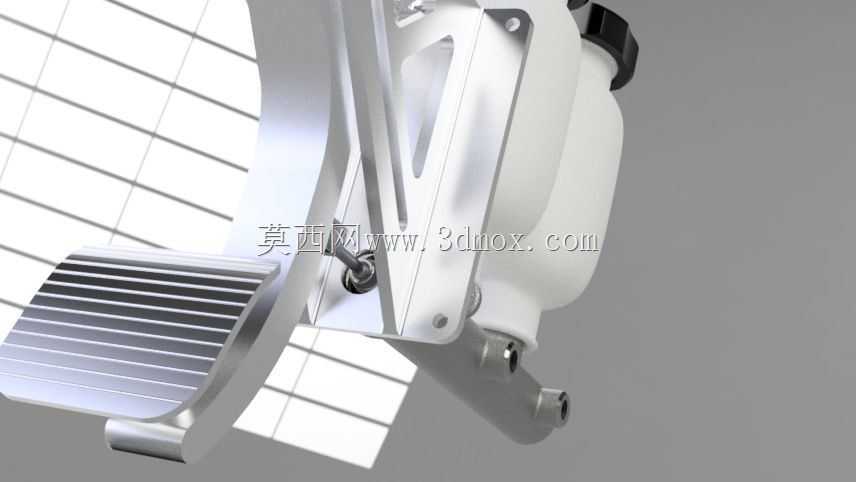

　　做这套结构建模时，没有刻意做复杂的应力分析层面的细节，而是把所有部件的装配关系、运动逻辑做了准确还原：踏板的杠杆比按照常规乘用车的踏板力输入要求做了匹配，踩下踏板时的行程与主缸活塞的推进行程比例符合实车调校范围；刹车助力器的膜片腔、真空单向阀结构做了呈现，能直观看到真空助力的力传递路径，理解助力器如何降低驾驶员的踏板操作力。在安装边界上，踏板总成的安装孔位匹配前围板的常规安装位置，主缸与助力器的连接法兰尺寸符合通用配套规格，轮边卡钳的安装支架对接转向节的接口尺寸参考了主流A级乘用车的参数，刹车盘的有效摩擦半径、卡钳活塞的缸径参数都按照常规盘式制动的匹配逻辑做了设定，不会出现制动力矩匹配失衡的结构问题。

　　这套模型可以用于制动系统的原理教学，让新人快速理解从踏板输入到轮边制动的整个动力传递路径，也可以作为整车底盘布置时的参考占位模型，提前核对制动系统与周边悬架、转向、车轮的间隙，避免后续详细设计时出现结构干涉，还能用于零部件拆解演示，直观展示每个部件的装配顺序与配合关系，比二维图纸更易理解各部件的空间位置。建模时特意规避了非必要的复杂细节，比如螺栓的螺纹、卡钳表面的铸造纹理都做了简化，保留核心功能结构，方便后续根据具体车型需求做参数修改，比如调整主缸缸径、卡钳活塞数量、刹车盘直径来匹配不同吨位车型的制动力需求，也可以在这个基础上追加电子驻车、制动防抱死模块的结构，拓展成更完整的制动系统模型。
