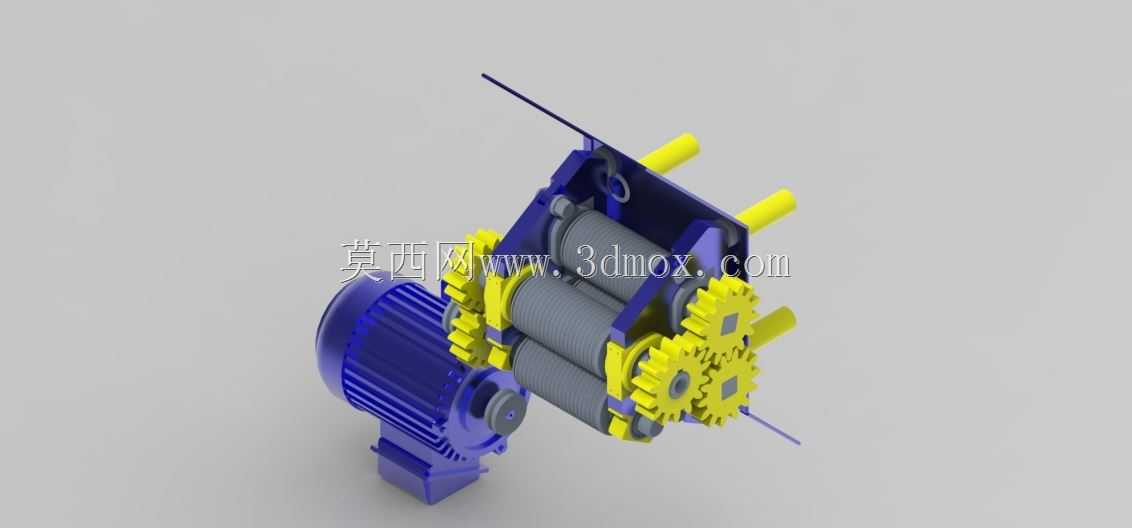

传动链路采用三级直齿圆柱齿轮啮合传递扭矩,每一级齿轮的模数根据传动比逐级调整,输入端齿轮模数偏小保证啮合平顺性,输出端与辊组连接的齿轮模数放大,满足大扭矩输出的负载需求,齿轮与辊轴之间采用平键周向固定,轴端加装轴用挡圈限制轴向窜动,避免长期往复动作下的齿轮错位问题。辊组部分采用平行三辊布局,辊面做了防滑纹理处理,当阀块阀芯需要做线性位移调节时,辊面与阀芯驱动杆直接接触,依靠摩擦力带动阀芯平稳移动,相比传统齿轮齿条直驱结构,这种辊组摩擦驱动的形式能在阀芯到达行程极限时自动打滑,避免硬接触导致的齿轮崩齿、阀芯变形问题,同时能通过调整辊组与驱动杆的接触压力,适配不同行程的调节需求,无需额外更换传动零件。这套传动执行结构主要适配工业流体管路系统中的阀块调节工况,常见于化工物料输送、水处理管路通断调节、轻工生产流体配比环节,作为阀块开度调节的动力执行端使用,替代传统手动调节或单一气缸直驱的结构,解决多通路阀块同步调节时的动作一致性问题。从结构布局来看,驱动端采用侧置式动力输入布局,动力输出轴直接与第一级主动齿轮啮合,省去了额外的联轴器连接结构,能有效压缩整体安装空间,适配阀块安装位周边空间局促的管路布设场景。
设计过程中优先考虑了安装兼容性,整体安装法兰采用标准阀块通用安装孔距,动力端的接线预留位朝向侧下方,避开管路布设的常用走管方向,避免安装时出现管线与周边管路干涉的问题;整体外形的横向尺寸控制在常规通径阀块的安装边界内,突出安装面的高度不超过阀块本体高度的1.2倍,不会额外占用管路夹层的布设空间。结构细节上,齿轮组外侧设置了一体式防护壳体,壳体上预留有注油孔,日常维护时无需拆解整体结构即可完成齿轮啮合面的润滑脂加注,壳体与主体框架之间采用卡扣加螺栓的双重固定形式,既保证日常维护拆解的便捷性,也能避免设备运行振动导致的壳体松脱。
动力端的壳体表面做了散热筋结构,连续运行时能通过散热筋增大与空气的接触面积,将绕组产生的热量快速散出,适配工业车间长期连续运行的工况需求,不会因为长时间带负载调节出现动力端过热保护停机的问题。传动辊的两端采用自润滑含油轴承支撑,无需定期加注润滑油,减少日常维护工作量,轴承座与框架之间设置有调整垫片,安装时可以通过增减垫片厚度调整辊组之间的平行度,保证三个辊面与阀芯驱动杆的接触压力均匀,避免长期运行出现单侧磨损导致的调节精度下降问题。
从实际使用场景来看,这套结构可以直接替换现有常规阀块的手动调节端,不需要对原有阀块本体做任何结构修改,安装时仅需将原有手轮拆除,对准安装孔位固定后接入控制线路即可完成升级,改造工作量小,适合老旧生产线的阀块自动化改造项目使用;在多通路配比阀组上应用时,多套同规格结构可以并排安装,相邻结构之间的安装间隙控制在10mm以内,不会因为结构体积问题导致阀组整体布设密度下降。结构设计时还考虑了容错性,当出现异物卡入阀芯导致负载超过设计阈值时,齿轮组与辊轴之间的连接会先出现打滑,触发外部负载检测信号后及时切断动力输入,不会因为堵转导致动力端烧毁或者阀块阀芯断裂,降低故障状态下的设备损坏概率,减少故障维修的配件更换成本。
