三翼式手动旋钮阀块操作件结构设计

在工业流体控制回路里，手动操作的阀类部件始终占据不小的应用比例，尤其是在中小通径的低压管路、设备辅助气路、实验室流体控制工位这类场景中，不需要复杂电控或气动驱动的手动阀件，凭借可靠性高、维护成本低、操作直观的特点，一直是现场运维和设备配套的首选。这次设计的三翼式旋钮结构，就是针对这类手动阀块的操作端做的适配结构，核心解决的是传统一字或十字旋钮在戴劳保手套操作时容易打滑、施力力矩不足的问题。

从实际使用场景出发，这类操作件大多会暴露在设备外侧，操作人员可能在沾有少量油污、佩戴薄款丁腈手套或帆布手套的状态下进行开关调节，所以握持部分的结构不能做的过于光滑，也不能有尖锐的棱角——三翼式的凸起结构刚好能让指节自然卡在翼片之间的凹陷位置，哪怕手部有少量污渍，转动时也能提供足够的摩擦力矩，不需要额外借助扳手等工具就能完成阀位的切换。三个翼片沿中心圆周120度均匀分布，不管操作人员站在阀件的哪个方位，都能找到合适的施力角度，不会出现传统一字旋钮转到垂直位置时不好发力的情况。

设计过程中首先要考虑的是安装边界的匹配，这类旋钮一般是通过中心的连接孔和阀杆做过盈配合或者扁位定位，所以中心圆柱部分的内孔尺寸要和对应阀杆的直径、扁位尺寸完全适配，不能出现配合间隙过大导致的旋钮晃动，也不能过盈量太大导致装配时压装困难。中心圆柱外侧的环形凸台，一方面是作为旋钮的定位基准，装配时贴紧阀块的安装端面，控制旋钮的安装高度，避免旋钮压得过紧导致阀杆转动卡滞；另一方面这个凸台也能起到一定的防尘作用，减少外界的粉尘、油污顺着阀杆缝隙进入阀块内部，延长阀件的密封件使用寿命。

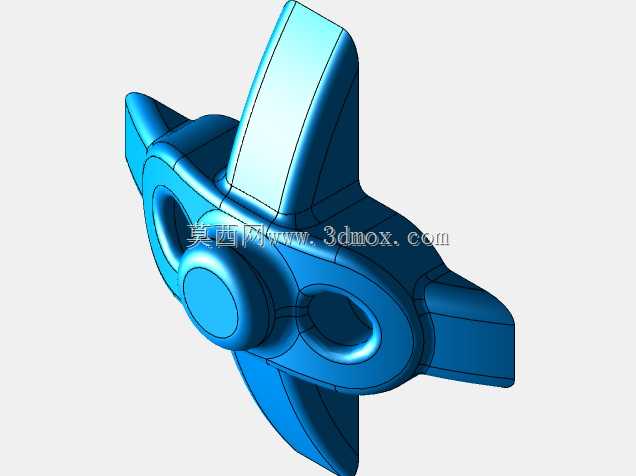

翼片部分的外形做了大圆角过渡处理，没有任何尖锐的棱边，一方面是避免操作时划伤手部，另一方面也能减少应力集中——如果翼片和中心主体的连接位置做直角过渡，在大力矩转动的时候，连接根部很容易出现应力集中导致的开裂，尤其是采用工程塑料注塑成型的时候，直角位置的注塑缺陷也会进一步降低结构强度，所以整个翼片从根部到顶端都做了连续的曲面过渡，壁厚保持均匀，既不会因为局部壁厚太厚导致注塑时出现缩痕，也不会因为壁厚太薄导致结构强度不足。翼片上开设的两个通孔，并不是单纯的减重设计，在实际装配和维护的时候，可以用细杆穿过这两个孔，作为辅助施力的点位，当阀件长时间未操作出现阀杆卡滞的时候，不需要用管钳夹着旋钮转动（避免夹坏塑料旋钮的表面），借助穿杆的力臂就能轻松转动，同时这两个孔也能作为挂牌的点位，比如在设备检修的时候，可以把“禁止操作”的警示牌挂在孔上，避免误操作。

从安装尺寸的适配性来看，整个旋钮的最大回转直径控制在合理范围内，不会因为翼片伸的太长导致和周边的管路、其他阀件产生干涉，安装后旋钮的顶端距离阀块安装面的高度也做了控制，既保证了足够的握持高度，不会因为太矮导致手指抠不住，也不会因为太高导致容易被周边的物件磕碰导致阀位误动。旋钮的底部和阀块端面接触的位置做了微小的倒角，避免装配时因为端面的微小毛刺导致旋钮装歪，保证转动时的同轴度。

在材料选择的适配性上，这个结构既可以采用增强尼龙注塑成型，用于普通的气路、水路工况，具备不错的耐油污、耐腐蚀性能，成本也比较低；如果是用于有一定腐蚀性流体的工况，也可以采用聚丙烯或者PVDF材料加工；如果是需要更高强度的工况，还可以采用铝合金压铸成型之后做表面阳极氧化处理，兼顾强度和耐腐蚀性。不管采用哪种材料，这个结构的壁厚设计都能满足对应的成型工艺要求，注塑的时候不会出现填充困难，压铸的时候也不会出现冷隔缺陷，机加工的时候也不会因为薄壁导致振刀。

实际应用中，这类旋钮除了用在阀块上，也可以适配在小型的手动节流阀、球阀、蝶阀的操作端，甚至可以用在一些需要手动调节的设备张紧机构、档位调节机构上，三翼的结构相比传统的手轮结构体积更小，相比滚花旋钮的施力力矩更大，在空间有限的设备内部或者操作面板上，能兼顾操作便利性和空间占用的要求。设计的时候也特意考虑了操作的手感，翼片的曲面是按照人体手指的握持弧度做的拟合，转动的时候手指和翼片的接触面积足够大，不会出现局部压强太高导致的硌手问题，哪怕是需要长时间微调阀位开度的场景，操作起来也不会有明显的不适感。

另外，整个结构没有复杂的倒扣特征，不管是注塑模具还是压铸模具，都可以采用简单的两板模结构生产，不需要复杂的抽芯机构，能有效降低生产制造成本，适合批量配套生产。中心的连接孔可以根据不同的阀杆规格做灵活调整，不需要改动外部的握持结构，就能适配多种不同规格的阀件，具备不错的结构通用性，能减少同系列产品的零件种类，降低备件的库存压力。
