双偏置10-12mm规格梅花扳手结构设计

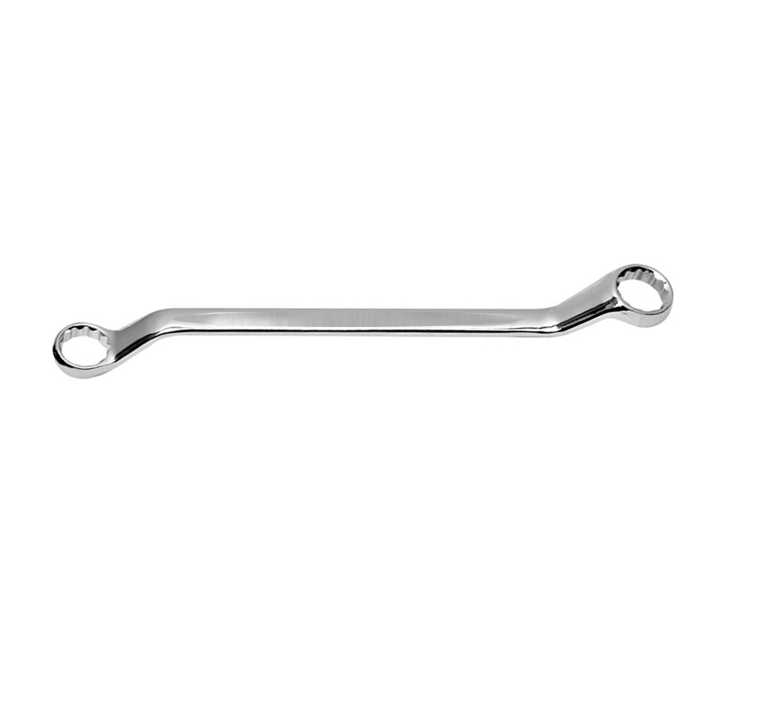

在设备维保、产线装配、户外抢修等各类需要螺纹紧固件拆装的场景里，梅花扳手是一线作业人员接触频率极高的手动工具，双偏置结构的梅花扳手更是针对常规直柄扳手操作盲区设计的实用款型。这款适配10mm与12mm两种常用外六角螺栓规格的双偏置梅花扳手，在结构设计上充分考虑了狭小空间内的操作可行性，两端工作头分别对应两种常用螺栓尺寸，作业时无需频繁更换工具，可减少工具切换的辅助时间，提升连续作业效率。

从实际使用场景来看，10mm与12mm的外六角螺栓广泛应用在通用机械设备的机架装配、汽车底盘附属件紧固、自行车整车组装、低压电气柜安装、五金家具拼接等多个领域，这两种规格的螺栓往往分布在设备的凹陷位置、管路旁侧、相邻零部件间隙较小的区域，常规直柄梅花扳手在这类位置操作时，手柄容易被周边结构干涉，无法完成完整的圆周转动，每次扳动角度不足30度就需要重新调整卡合位置，不仅作业效率低，还容易因为卡合不充分出现打滑，损伤螺栓六角头的棱角，后续拆装难度会进一步提升。双偏置的结构设计将两端的梅花工作头相对于手柄轴线做了偏移弯折，让工作头卡入螺栓头后，手柄能够避开周边的凸起结构、管路或者相邻零部件，在狭小空间内也能获得足够的扳动回转角度，单次扳动的有效行程更长，作业过程更顺畅。

在功能特性上，这款扳手的梅花工作头采用了12角内孔设计，能够与外六角螺栓的六个面实现多点贴合，受力均匀分布在螺栓头的多个接触面上，相比开口扳手的两面受力结构，不容易出现应力集中导致的螺栓棱角磨损，也能降低扳手滑脱的风险，即便是对已经出现轻微锈蚀、棱角有少量磨损的螺栓，也能保持可靠的卡合效果。两端偏置的角度经过实际作业场景的反复验证，既保证了足够的避让空间，又不会因为偏置角度过大导致手柄受力时出现额外的扭矩损耗，作业人员施加在手柄上的力能够高效传递到螺栓上，紧固或者拆卸螺栓时的发力更顺手，长时间作业也不容易出现手部疲劳。

从设计思路层面，建模过程中首先确定了两端梅花头的核心尺寸参数，10mm与12mm规格对应的内接圆尺寸严格贴合对应外六角螺栓的对边尺寸公差，保证卡合间隙处于合理范围，间隙过大会导致卡合松动容易打滑，间隙过小则会出现螺栓头无法顺利卡入的问题，尤其是针对镀锌层、氧化层有一定厚度的标准件，合理的间隙设计能够适配不同表面处理的螺栓。梅花头的壁厚设计兼顾了强度与整体重量，壁厚过薄会导致大扭矩紧固时工作头开裂变形，壁厚过厚则会增加整体重量，同时在狭小空间内的通过性变差，无法伸入间隙较小的作业位置。手柄部分的截面采用了符合人体工学的扁圆形设计，边缘做了圆弧过渡处理，没有尖锐棱角，握持时手掌的受力分布更均匀，施加较大扭矩时不会硌手。手柄的长度经过扭矩匹配计算，对应10mm与12mm螺栓的常规紧固扭矩要求，既保证作业人员用正常手力就能达到标准紧固力矩，不会因为手柄过长导致紧固力矩过大损伤螺栓或者被连接件，也不会因为手柄过短需要施加过大的握力才能达到要求的扭矩。

外形尺寸与安装边界方面，这款扳手整体长度控制在适配两种规格螺栓操作的合理区间，两端偏置段的弯折半径经过优化，不会因为弯折半径过小导致局部应力集中，在承受额定扭矩时弯折位置不会出现断裂或者塑性变形。扳手的整体外轮廓没有多余的凸起结构，在伸入狭窄作业空间时，不会被周边零部件卡滞，工作头的外部尺寸做了收窄处理，能够适配螺栓头周边间隙较小的安装场景，比如沉孔内的螺栓、被法兰或者管路半遮挡的螺栓，都能顺利将梅花头卡入到位。在建模过程中，所有的过渡圆角、壁厚变化都做了均匀处理，避免出现应力集中的薄弱位置，从结构上保证扳手的使用寿命，即便是在频繁使用的工业维保场景下，也能保持稳定的性能，不会因为长期承受交变载荷出现结构失效。

对于三维建模从业者来说，这类手动工具的建模重点不在于复杂的曲面造型，而在于对实际使用场景的理解，每一个尺寸参数、每一处结构弯折，都要对应实际作业中的具体需求，脱离实际使用场景的建模只能是外观的模仿，无法还原工具本身的功能设计逻辑。这款双偏置梅花扳手的建模过程，完整还原了从功能需求到结构落地的全流程设计逻辑，每一处结构细节都能对应实际作业中的痛点解决，可作为手动工具类产品结构设计的参考案例，也能用于工具类产品的虚拟装配演示、作业过程仿真等场景。
