哈马尔结构锯块工装支撑组件

在金属锯切加工的工装定位场景里，这类带阶梯限位结构的锯块是锯床夹具单元里的核心定位承力件，日常承担着待锯切坯料的侧向抵靠、进给方向限位的作用，区别于普通平垫块，它的阶梯型面不是随意设计的，每一级台阶的高度差都对应不同规格坯料的装夹定位基准，能减少换产时的垫块调整时间，在批量锯切型钢、铝型材坯料的工序里，这类零件的磨损量直接决定整批坯料的下料尺寸公差。

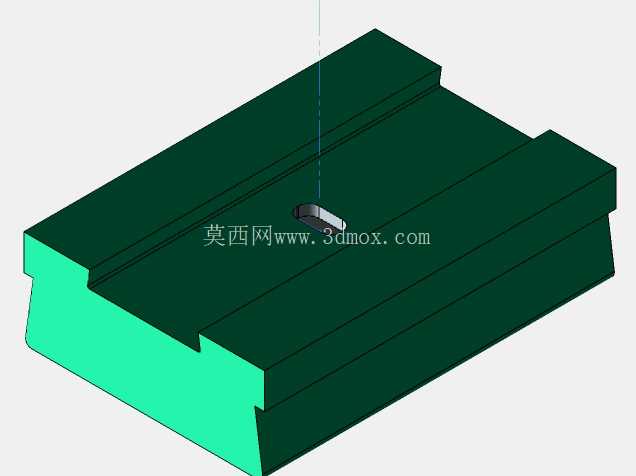

从结构设计逻辑来看，主体采用深绿色标识的高耐磨合金钢材为基体，侧向的亮青色面是经过精磨处理的定位基准面，表面粗糙度控制在Ra0.8以内，保证和坯料侧面贴合时没有虚位，不会因为装夹间隙导致锯切时坯料窜动打齿。顶面开设的长圆形沉槽是安装定位孔，用来穿装锁紧螺栓，长圆槽的设计预留了±5mm的位置调整量，适配不同安装基面的孔位偏差，不需要在安装时重新配钻基面，能大幅缩短工装更换的调试时间。主体两侧的凸台结构是侧向限位挡边，在坯料进给时能挡住坯料的侧向滑移，凸台的高度刚好覆盖常用坯料的最小装夹高度，不会因为挡边过高干涉锯带的下行路径，也不会因为挡边过低失去限位作用。

安装边界上，零件的总宽度适配常规400mm带宽金属带锯床的夹具安装槽尺寸，底面为全平面设计，不需要额外加工避让槽就能直接贴合在夹具的滑动基座上，总高度控制在75mm，既保证足够的承力厚度，不会在大规格坯料的顶紧力下发生形变，也不会超出锯床夹具的最大开合行程。零件的棱边全部做了C2倒角处理，一方面是去除加工毛刺避免安装时割伤操作人员，另一方面能减少应力集中，在长期承受交变顶紧力的工况下不会出现棱边崩裂的问题。

实际使用场景中，这类锯块往往成对安装在锯床夹具的两侧，配合液压夹紧油缸使用，当坯料输送到锯切位置时，两侧锯块的基准面先贴合坯料侧面完成预定位，随后油缸推动夹紧块压紧坯料，锯带下行完成锯切。和一体式定位挡块相比，这种分体式锯块的优势在于局部磨损后可以单独更换，不需要更换整个夹具基座，能降低工装维护成本。长圆形安装槽的设计也让它可以兼容不同型号的锯床安装孔位，不需要针对每台设备单独定制配件，在中小机械加工车间的工装备件库里属于通用性较强的易损配件。

设计过程中需要重点考量的是基准面的平面度和平行度公差，两个相对的定位基准面平行度公差要控制在0.02mm以内，否则会导致坯料装夹后出现倾斜，锯切出来的坯料端面垂直度超差，后续铣削工序需要留更多加工余量，浪费材料和加工工时。顶面的沉槽深度要和所用内六角螺栓的头部高度匹配，保证螺栓锁紧后头部不高出锯块顶面，避免坯料送进时刮碰螺栓头部，影响送料顺畅度。基体的热处理硬度控制在HRC42-48之间，硬度过高会导致零件受冲击时容易脆裂，硬度过低则会加快基准面的磨损速度，缩短零件的使用寿命。

在型材下料、模具钢备料、锻件坯料制备等工序里，这类看似不起眼的定位锯块，实际是影响下料精度的关键零件，很多车间出现锯切尺寸超差、端面斜度超标的问题，往往不是锯床本身的精度问题，而是定位锯块的基准面磨损、安装松动导致的。这款结构的锯块在阶梯面的过渡处做了圆弧过渡处理，避免台阶处应力集中，在长期承受坯料的撞击时不会出现台阶崩缺的问题，相比直角过渡的结构使用寿命能提升40%左右。侧向的基准面经过高频淬火处理，耐磨性能比普通45号钢调质处理的零件高两倍以上，适合大批量连续生产的加工场景使用。
