卧式铣床用花键铣刀结构设计

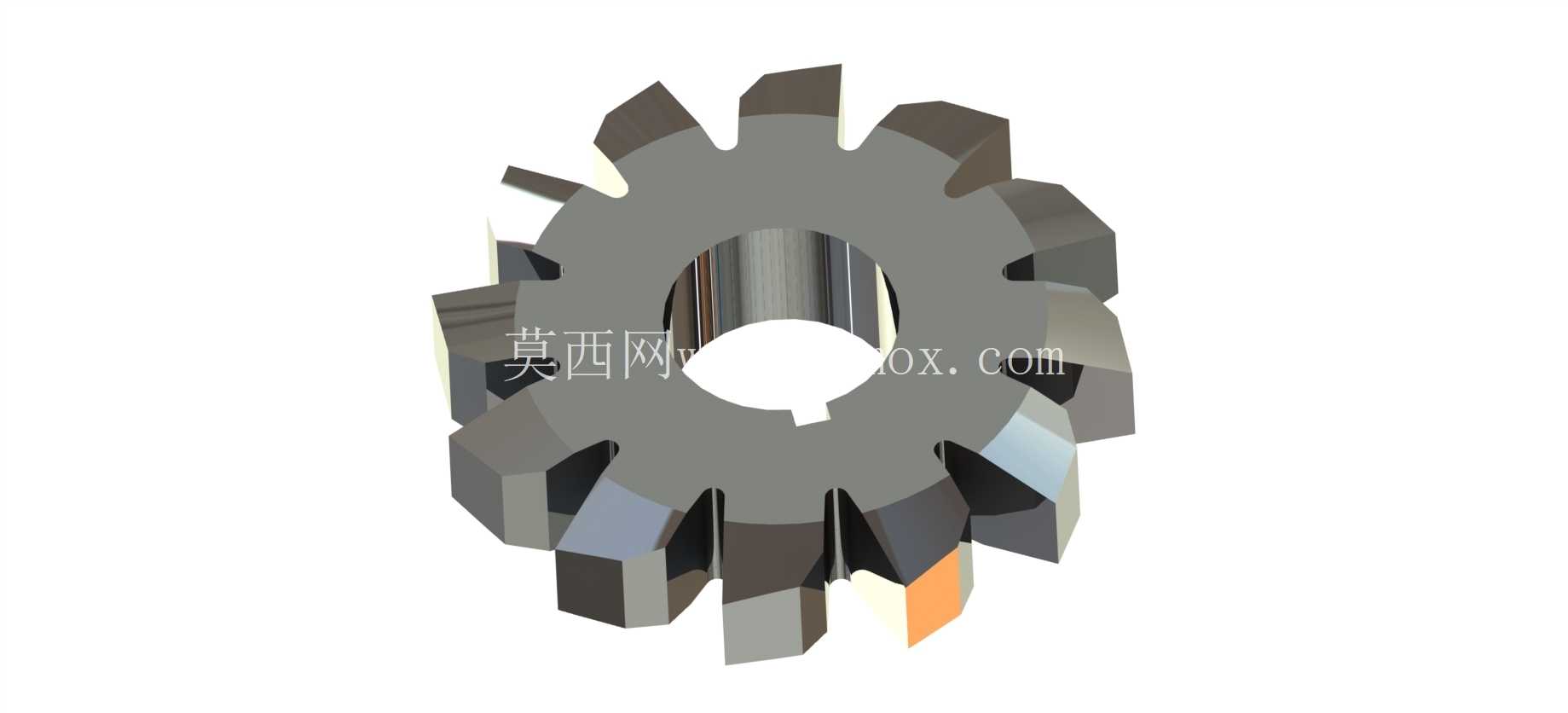

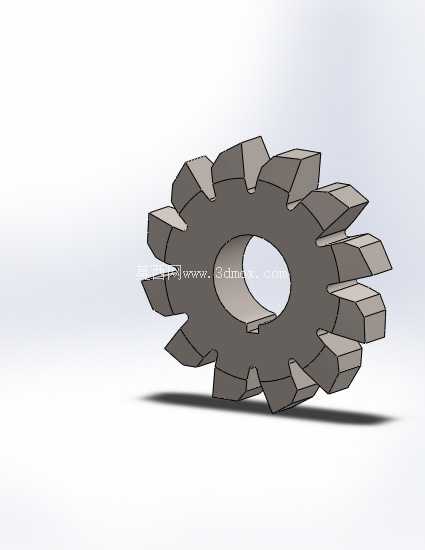

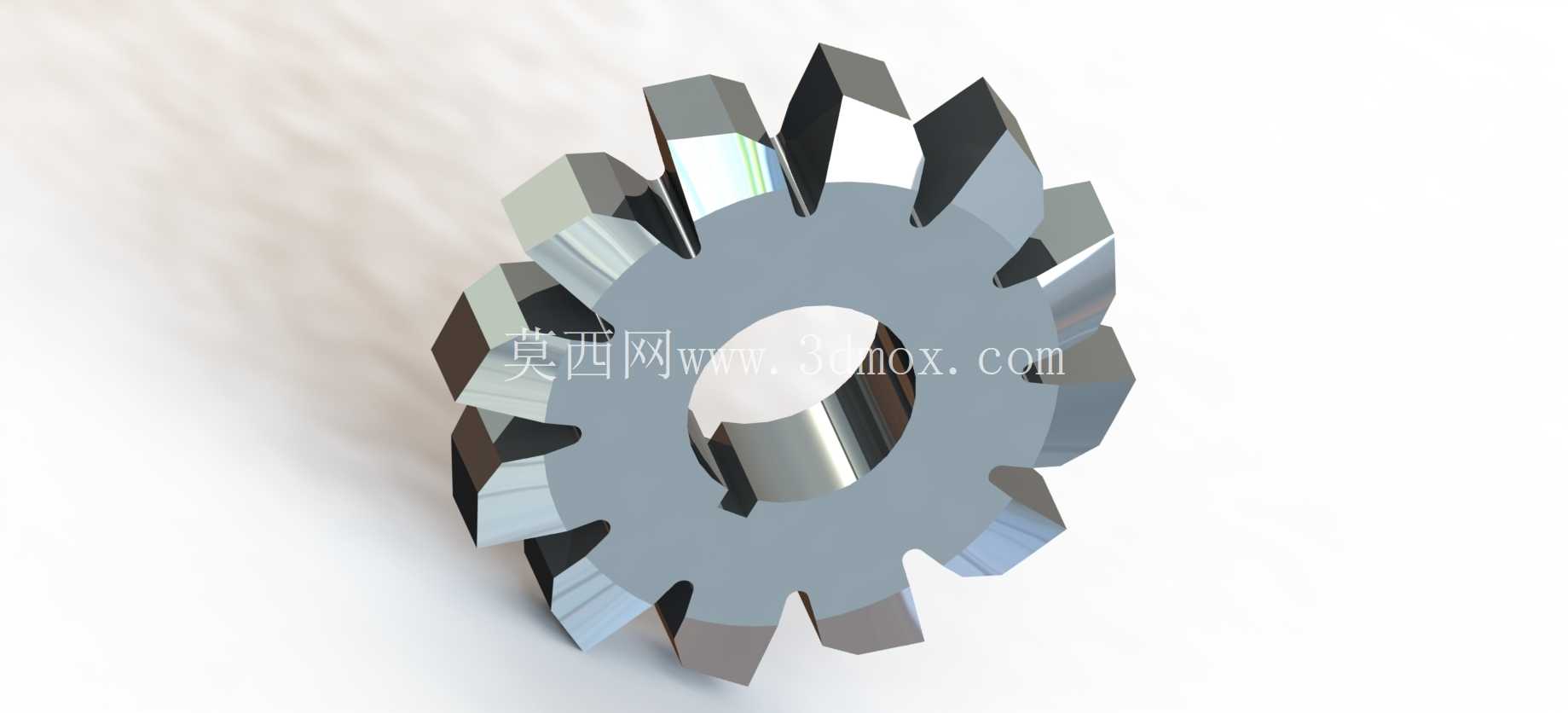

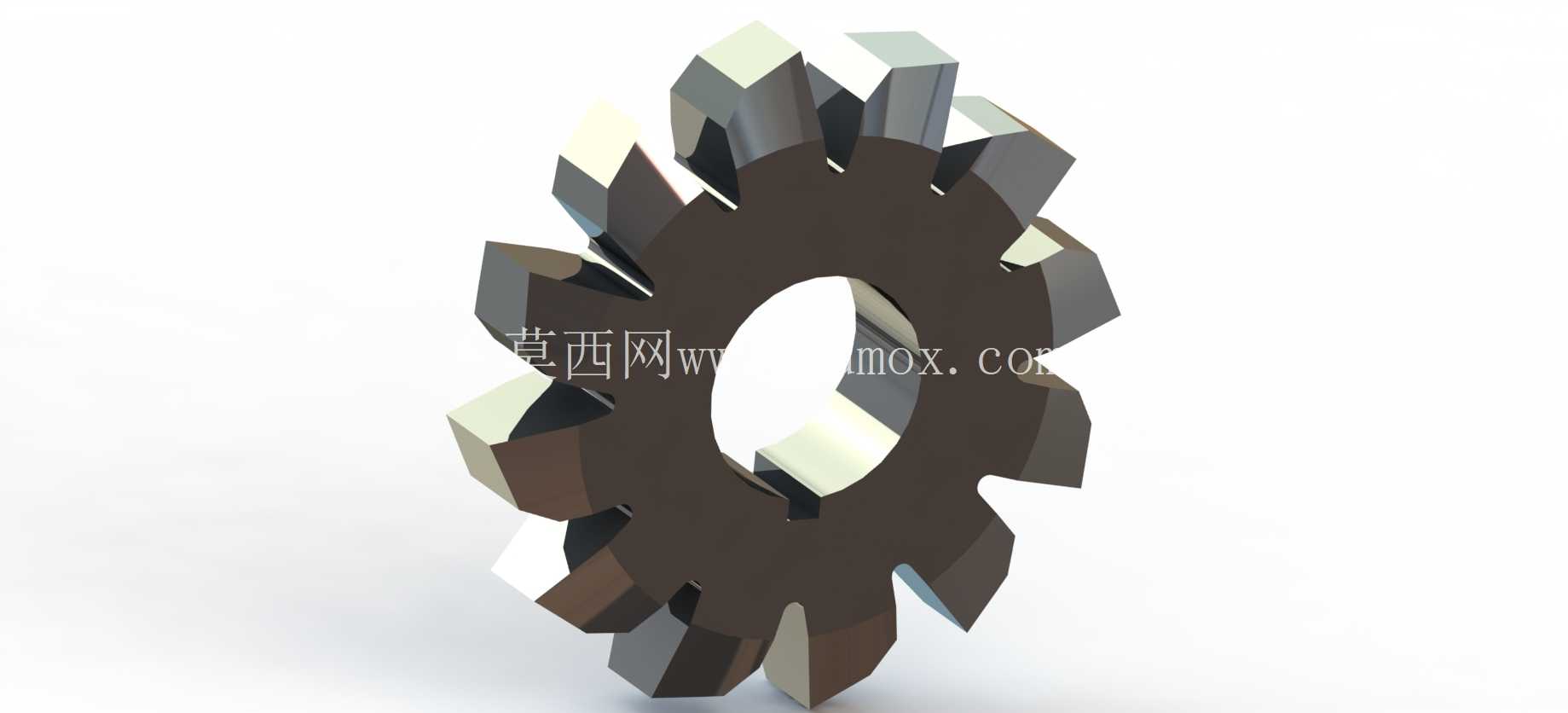

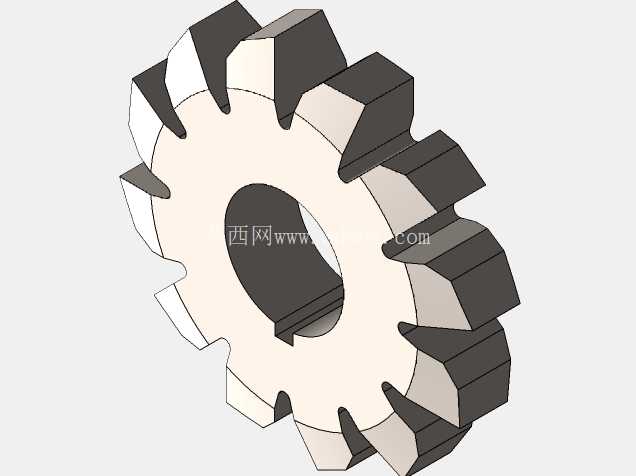

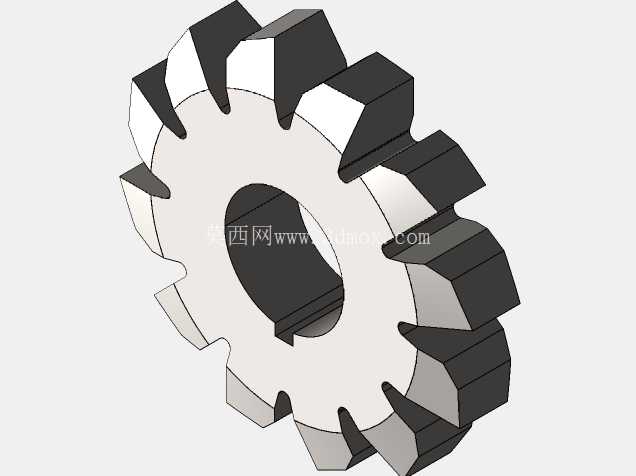

在通用机械零部件的批量加工场景中，花键轴类零件的齿形加工长期依赖成型铣削工艺完成粗加工工序，这款适配卧式铣床的花键铣刀，正是针对中小批量花键轴加工、设备维修类单件齿形加工场景开发的成型切削刀具。从实际加工的适配性来看，该铣刀采用孔装夹结构，中心定位孔的尺寸公差严格按照卧式铣床刀杆的安装标准设计，安装时可通过端面键与刀杆传递扭矩，避免大切深铣削时出现刀具打滑、打刀的问题，刀体的整体厚度与外径尺寸匹配常规卧式铣床的刀杆悬伸长度边界，安装后不会与铣床工作台、分度头装夹的工件发生运动干涉，适配X6132、X6140等通用卧式铣床的装夹参数范围。

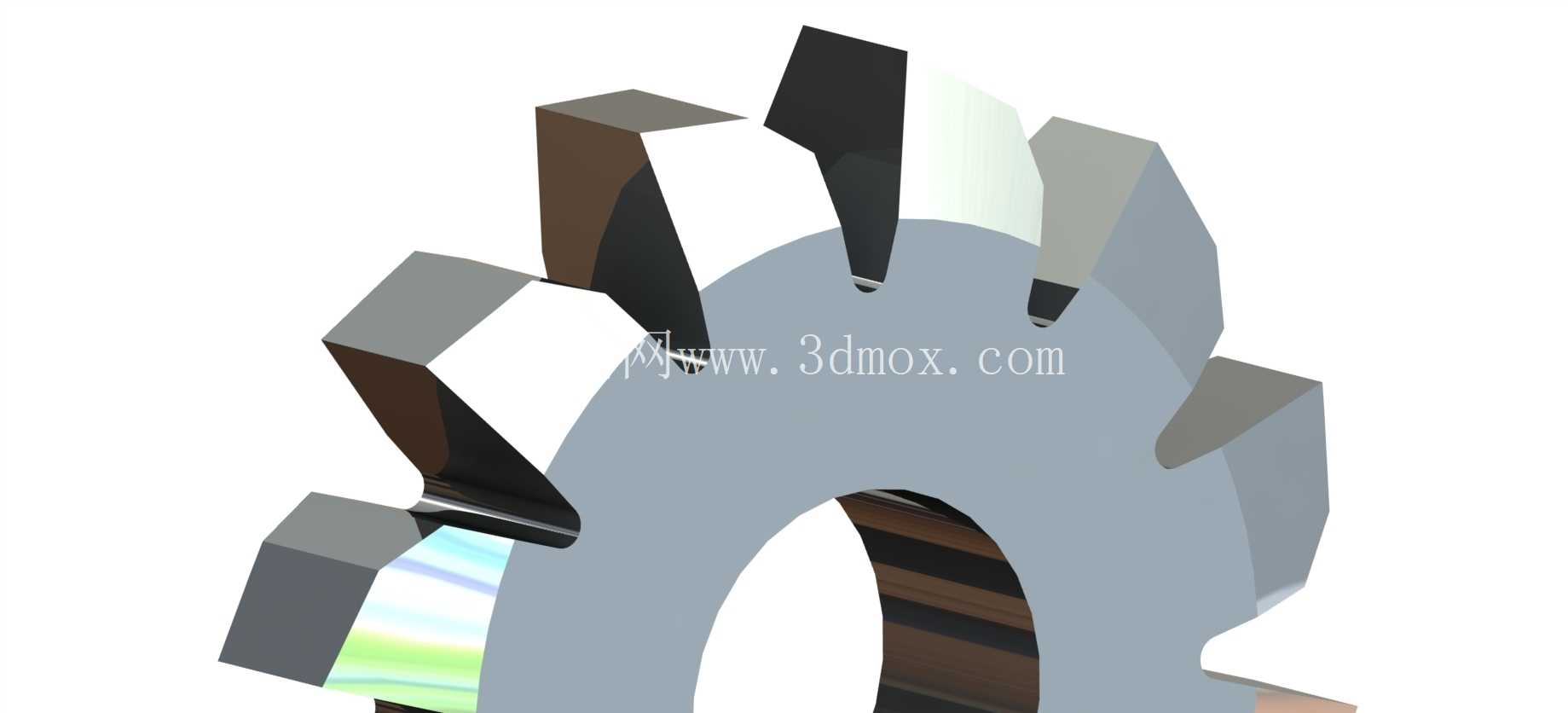

从刀具的功能特性来看，刀齿采用圆周均匀分布的成型齿形设计，每个刀齿的切削刃轮廓完全匹配待加工花键的齿槽截面形状，铣削时刀具随铣床主轴做旋转主运动，工件装夹在分度头上随工作台做纵向进给运动，单次走刀即可完成单个花键齿槽的成型切削，完成一个齿槽加工后通过分度头完成等分转位，即可依次完成全部花键齿的加工，相比单齿逐齿铣削的加工方式，成型花键铣刀的加工效率可提升60%以上，且齿形的一致性更易保证，减少后续花键磨削工序的加工余量。刀齿的几何角度设计充分考虑了45钢、40Cr等常用花键轴材料的切削特性，前角选取适配塑性金属切削的合理角度，降低切削阻力，后角设计避免刀齿后刀面与已加工表面发生摩擦，同时保证刀齿具备足够的强度，可承受断续铣削带来的冲击载荷。

在设计思路层面，这款铣刀的结构充分兼顾了切削性能与重磨便利性，刀齿采用直齿圆周分布结构，相比螺旋齿成型铣刀，其齿形的刃磨难度更低，工厂工具车间即可通过普通工具磨床完成刀齿前刀面的重磨作业，重磨后刀齿的成型轮廓不会发生畸变，可大幅延长刀具的整体使用寿命，降低中小批量加工中的刀具成本。刀体的整体结构做了轻量化优化，在保证刀体刚性满足大切深铣削要求的前提下，减少了刀体的非必要重量，降低卧式铣床主轴的动平衡负载，减少高速铣削时的主轴振动，提升加工表面的光洁度。从安装边界来看，该铣刀的中心孔直径、端面键槽尺寸均符合通用卧式铣刀的安装标准，无需定制专用刀杆即可直接装夹使用，刀具的最大回转半径小于卧式铣床主轴端到工作台面的最小距离，装夹后可满足不同直径花键轴的加工空间需求，加工时刀具的切削区域完全覆盖分度头与尾座顶尖装夹的工件加工段，无需多次调整刀具的轴向位置即可完成全齿长的铣削作业。

在实际生产应用中，这类成型花键铣刀常被用于设备维修车间的花键轴备件加工、中小批量传动件生产的粗铣工序，相比花键滚床、花键磨床等专用设备加工，采用卧式铣床搭配成型花键铣刀的加工方案投入成本更低，生产调度灵活性更高，可快速响应单件小批量的加工需求。刀具的齿形等分精度严格按照花键加工的粗加工公差要求设计，铣削后的齿形位置度、齿厚尺寸可稳定留0.2-0.3mm的磨削余量，适配后续精加工工序的工艺要求，不会出现余量不均导致的精加工废件问题。刀齿的排布做了等齿距设计，铣削时的切削力波动更小，可减少加工过程中的工件振动，避免薄壁花键轴加工时出现的让刀变形问题，保证齿槽深度的尺寸一致性。
