三坐标测量机圆形带槽工装载台结构

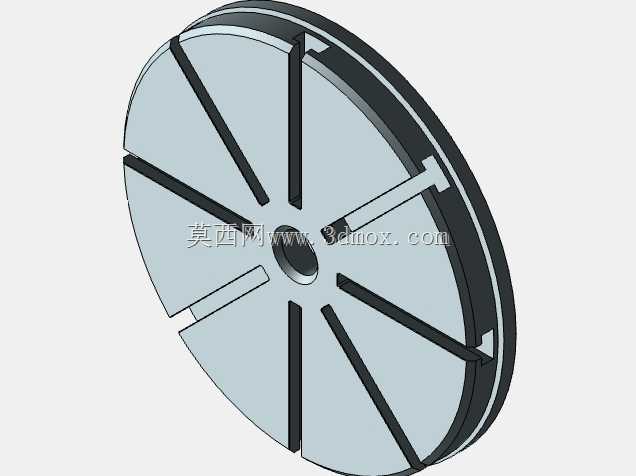

在精密尺寸检测车间的日常作业中，三坐标测量机的工件承载平台直接决定了装夹效率与检测精度，这款适配sip7000机型的圆形载台，正是针对中大尺寸盘类、环类、异形结构件的检测需求设计的专用工装。从实际应用场景来看，车间日常承接的精密轴承套圈、法兰盘、制动盘、液压阀块等工件，检测过程中需要频繁调整装夹角度，传统平面工作台搭配压板的装夹方式，不仅容易遮挡测量探针的走刀路径，还会因为装夹点受力不均导致薄壁工件产生微变形，最终影响尺寸检测数据的真实性。这款载台的径向开槽结构，就是为了适配快速装夹夹具的安装需求，槽体沿圆周方向均匀分布，槽宽与槽深经过反复校核，既可以直接插入标准压板的T型螺栓，也能搭配专用弹性夹头对小型轴类、盘类零件进行定位，装夹时不需要在台面上反复找正螺栓孔位，只要将夹具滑入对应槽位就能完成初步定位，单工件装夹时间能比传统平台缩短40%左右。

从结构设计思路来看，载台采用分体式叠层结构，主体承载层选用高稳定性铸铁材质，经过两次时效处理消除内应力，表面做硬质阳极氧化处理，日常使用中不容易被工件磕碰产生凹痕，也不会因为车间温湿度变化产生明显的形变，保证长期使用的平面度精度。边缘的凸起限位环做了倒角处理，一方面可以防止工件放置时滑落，另一方面也能作为大尺寸环形工件的初步定位基准，检测时只要将工件内孔靠紧限位环，就能快速完成工件与载台的同轴度找正，减少探针初始对位的空行程。载台中心的通孔设计有两个作用，一是针对带中心孔的轴类、套类零件，可以穿过定位芯轴完成竖直方向的装夹，拓展载台的装夹适配范围；二是方便载台自身与三坐标测量机工作台的连接固定，安装时从中心孔穿入锁紧螺栓，不需要在载台边缘额外设置安装孔，保证整个承载面的完整性，不会因为安装结构占用有效装夹空间。

从安装边界与尺寸适配性来看，这款载台的外径尺寸经过精准核算，安装后不会超出sip7000三坐标测量机的X、Y轴有效行程范围，探针在测量载台边缘位置的工件时，不会出现超程报警。载台的整体厚度控制在合理区间，安装后承载面的高度与测量机Z轴的初始零位匹配，不需要重新校准Z轴的行程原点，更换载台后就能直接开展检测作业。槽体的分布位置避开了载台的应力集中区域，即使长期装夹重型工件，槽体边缘也不会出现开裂、变形的问题，槽内的直角棱边做了微小倒钝处理，夹具滑动时不会刮伤槽壁，也能避免螺栓头卡滞在槽内的问题。

在实际检测作业中，这款载台的结构设计还兼顾了不同检测工序的需求，比如做工件圆周方向的多点尺寸检测时，不需要反复松夹调整工件角度，只要松开对应位置的压板，就能转动工件到指定角度后重新锁紧，配合测量机的转台功能还能实现圆周方向的连续扫描检测。针对薄壁环形工件的检测，还可以在槽位上搭配软性支撑块，避免装夹力过大导致工件变形，保证检测数据能真实反映工件自由状态下的尺寸偏差。载台表面的平面度公差控制在微米级，工件放置在台面上时不会出现翘曲，检测平面度、平行度等形位公差时，不需要额外垫塞尺调整工件水平，能有效减少检测前的准备时间。
