西安ml1520三坐标测量机横梁组件结构

　　该结构对应三坐标测量机的X向横梁运动组件，是接触式坐标测量设备的核心承载导向部件，主要应用在精密加工车间的尺寸检测工位、计量室的形位公差校验场景，承担着搭载Z轴测头组件沿X向平稳运动、保障测量行程内运动直线度的核心作用，直接决定整台测量设备的空间测量精度与运动稳定性。从实际工况适配来看，这类长行程横梁组件需要兼顾刚性与运动惯量的平衡，设计阶段首先要考虑的是1520mm测量行程下的横梁挠度控制——如果横梁自重过大，会加大Y向导轨的负载，加速导轨磨损同时带来低速爬行问题；如果刚性不足，测头快速移动时的启停惯性会造成横梁微形变，直接带来测量示值误差，因此该结构采用了箱型截面的横梁主体设计，截面内部做了等距加强筋布局，在不额外增加壁厚的前提下提升截面惯性矩，抵消长行程下的自重挠度。

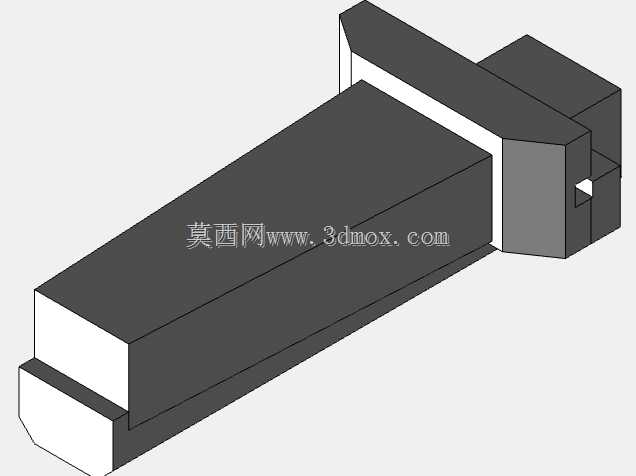

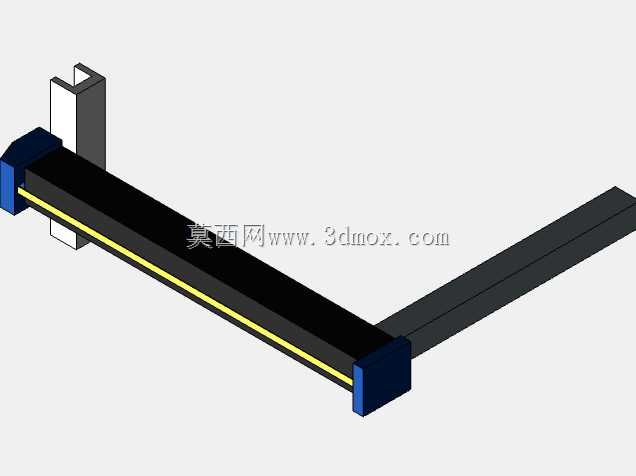

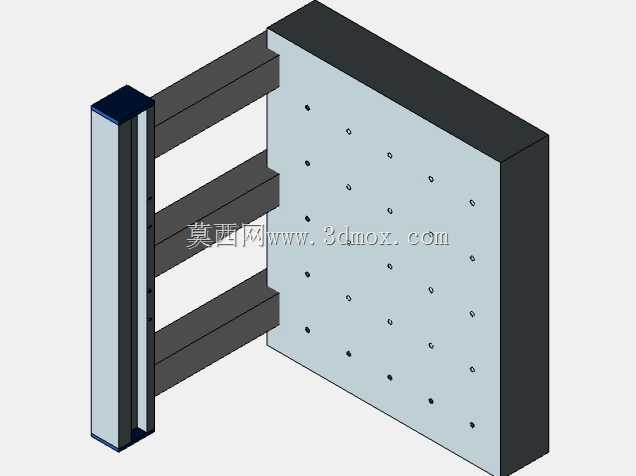

　　从安装边界来看，横梁两端的连接座直接与Y向溜板的安装基准面配合，连接座上设计有定位销孔与螺栓过孔，安装时需要先打表校正横梁上导轨面与Y向运动方向的平行度，锁紧螺栓后还要复测导轨全程的直线度误差，保证误差控制在设备精度允许的范围内；横梁侧面集成的直线导轨安装基面做了精密铣削加工，导轨安装时需要按照工艺要求逐段压紧，避免导轨安装应力带来的直线度超差，导轨旁的黄色标识条是行程限位触发条，配合两端的限位传感器实现X向软限位与硬限位的双重保护，防止运动超程损坏测头或者光栅尺。从功能特性来看，该横梁组件的导向面采用了分体式导轨设计，而非在横梁本体上直接加工导轨面，这种设计的优势在于后期维护时可以单独更换磨损的导轨条，不需要对整个横梁进行刮研修复，大幅降低设备的后期维护成本；两端的深蓝色端盖一方面是装饰防护作用，另一方面内部集成了电缆拖链的连接端，X向的光栅尺读数头电缆、Z轴的动力与信号电缆都通过端盖处的走线槽引入拖链，避免运动过程中电缆与横梁本体发生摩擦剐蹭。

　　在实际产线应用中，这类中等行程的三坐标测量机主要覆盖中小型精密零件的尺寸检测需求，比如汽车零部件的安装孔位度检测、模具镶件的形位公差校验、精密机加工件的轮廓度测量，横梁组件的运动平稳性直接影响测头的触发精度，因此设计阶段除了刚性校核，还做了模态分析，避开设备常用运动速度下的共振频率区间，减少高速运动时的结构震颤；横梁上的导轨安装位预留了光栅尺的安装空间，光栅尺的安装基面与导轨基面做了共面加工处理，保证光栅尺的读数头在全程运动过程中与尺身的间隙保持一致，避免间隙波动带来的计数误差。

　　从装配逻辑来看，横梁与Y向溜板的连接采用了一面两销的定位方式，主定位面为横梁端面的精加工面，两个圆柱销分别承担X向与Z向的定位约束，螺栓只承担锁紧作用，这种定位方式可以保证横梁拆装后的重复定位精度，方便后期设备搬迁或者大修时的快速复装，不需要重新花大量时间校正横梁的空间位置；横梁侧面的导轨采用了双导轨平行布局，滑块均匀分布在Z轴溜板上，这种布局可以承受Z轴组件带来的倾覆力矩，即使测头搭载加长测杆进行深孔测量时，导轨也能提供足够的支撑刚性，避免测头偏移带来的测量误差。
