五轴通用铣削加工模拟用阀块结构

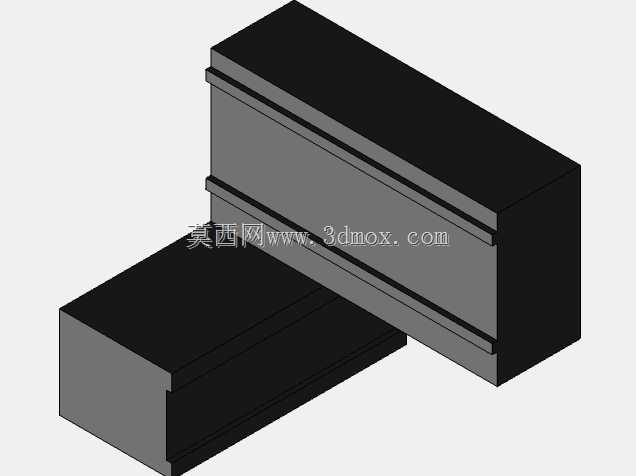

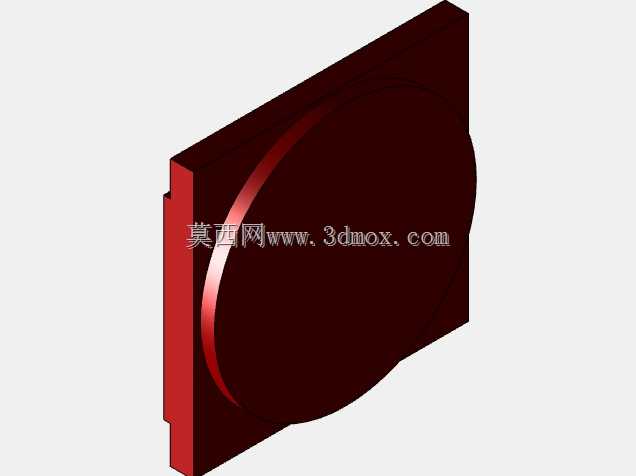

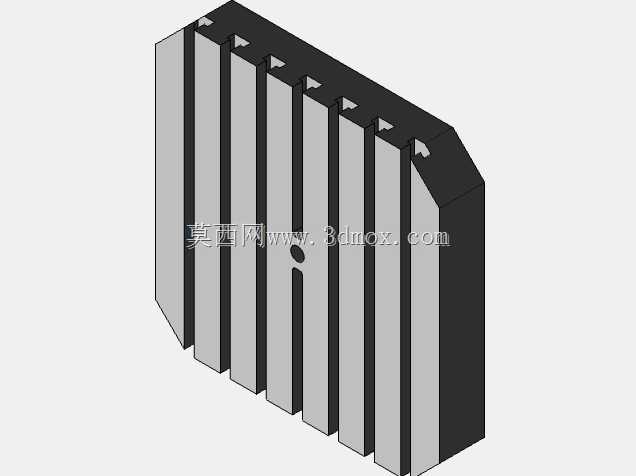

　　在液压系统的加工制造环节，阀块作为集成油路的核心载体，其加工精度直接决定整套液压回路的运行稳定性，而五轴铣削工艺的应用，能够解决传统三轴加工无法覆盖的复杂斜孔、异形流道、空间曲面的加工需求，这套用于CAM模拟的阀块结构，正是针对五轴加工场景搭建的工艺验证载体。从实际加工场景来看，液压阀块的流道往往存在多空间角度的交叉孔、异形密封槽、安装定位面，传统三轴加工需要多次装夹找正，不仅装夹误差累积会影响孔位同轴度、面与面的垂直度，多次翻面也会大幅拉长加工节拍，五轴联动铣削可以通过主轴头或者工作台的摆动，一次装夹完成绝大多数特征的加工，而加工前的CAM模拟环节，能够提前预判刀轴干涉、过切风险、进退刀路径合理性，避免实际加工中出现撞机、工件报废的问题。这套阀块结构的设计，完全贴合实际五轴铣削的工艺验证需求，主体采用类D形的截面构型，大直径圆柱段作为主安装基准面，平面段用于布置阀件安装孔、工艺定位销孔，侧部延伸的小直径圆柱段为集成油路的外接端口，所有特征的空间角度、加工余量设置都完全匹配实际生产中的阀块毛坯状态，没有冗余的非加工特征，能够完整覆盖五轴加工中定轴开粗、联动精加工、曲面清根、斜孔钻削等典型刀路的模拟验证。

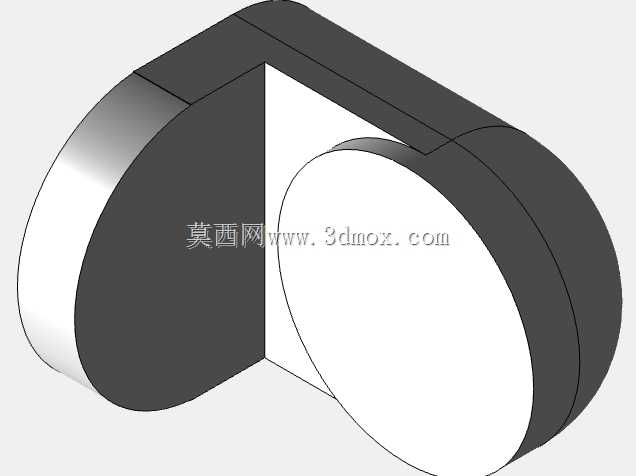

　　从安装边界来看，主体圆柱段的直径与平面段的厚度比例，参考了常规通径液压阀块的安装尺寸规范，主基准面的平面度预留了0.02mm的精加工余量，侧部延伸圆柱段的同轴度相对于主基准设置了0.01mm的公差要求，所有棱边的倒角、过渡圆角都按照实际加工的刀具半径设置，避免模拟过程中出现刀具无法进入的死角，也能真实反映实际加工后的棱边状态。在功能特性上，这套结构没有设置复杂的内部流道细节，而是把建模重心放在了需要五轴联动加工的外部特征上：主圆柱面与平面衔接的过渡曲面、侧部小圆柱与主体衔接的空间圆角、不同角度的安装面斜槽，这些特征都是三轴加工无法一次成型的，在CAM模拟过程中，可以针对这些特征验证不同刀轴倾角下的切削受力状态、刀具悬伸长度对加工刚性的影响、摆角速度与进给速度的匹配参数，提前优化刀路轨迹，减少实际加工中的刀具震颤，提升表面加工质量。

　　从设计思路上，这套结构没有照搬量产阀块的完整细节，而是提炼了五轴铣削加工中最容易出现问题的典型特征集合，既能够满足CAM软件中刀路生成、干涉检查、加工仿真的全流程验证需求，又不会因为模型过于复杂导致模拟运算效率低下，适合工艺人员在进行五轴加工程序编制前期，做刀路策略的快速验证，也可以作为五轴机床操作人员的培训模拟载体，帮助操作人员熟悉五轴加工中刀轴摆动的空间逻辑，理解不同摆角策略下的加工范围边界。

　　在实际生产应用中，这类模拟用阀块结构还可以用于后置处理器的验证，通过模拟生成的刀路代码，反查五轴机床的旋转轴角度输出是否正确，坐标转换是否存在偏差，避免后置处理错误导致的加工事故，同时也可以用于不同CAM软件之间的刀路效果对比，针对相同的阀块特征，对比不同软件生成的刀路在加工效率、表面质量、刀具损耗上的差异，筛选最适合车间加工条件的编程策略。结构的尺寸设置充分考虑了五轴机床的行程范围，整体轮廓尺寸控制在常规五轴立式加工中心的工作台装夹范围内，不需要使用特殊夹具，直接用平口钳或者压板就可以完成装夹，模拟过程中的装夹位置、刀具长度、刀柄干涉检查的参数设置，都可以直接复用实际加工中的参数，不需要做额外的换算，最大程度缩小模拟环境与实际加工环境的差异，让模拟结果能够直接指导实际生产。
