HIWIN HGL15CA滑座配HGR15R直线导轨组件

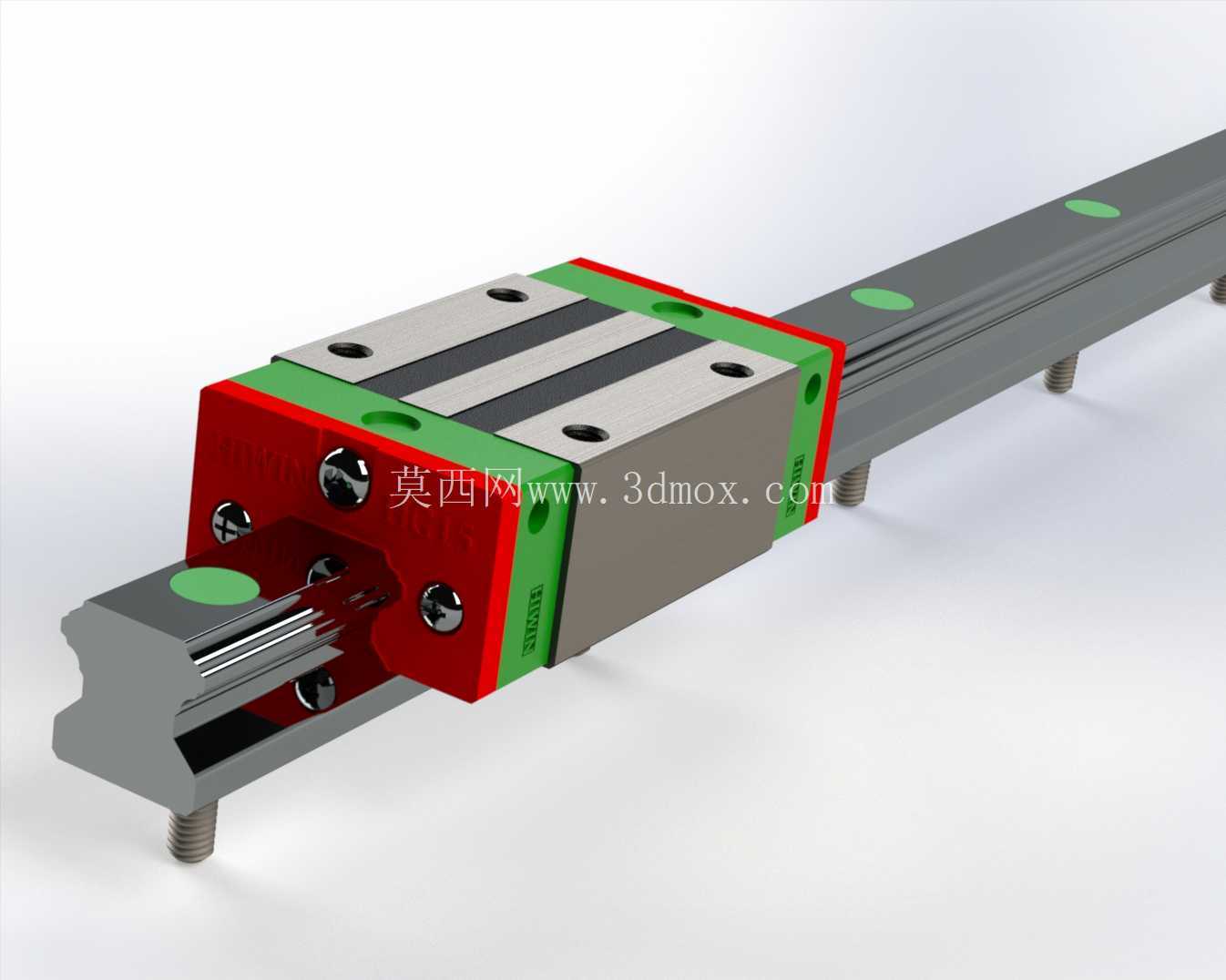

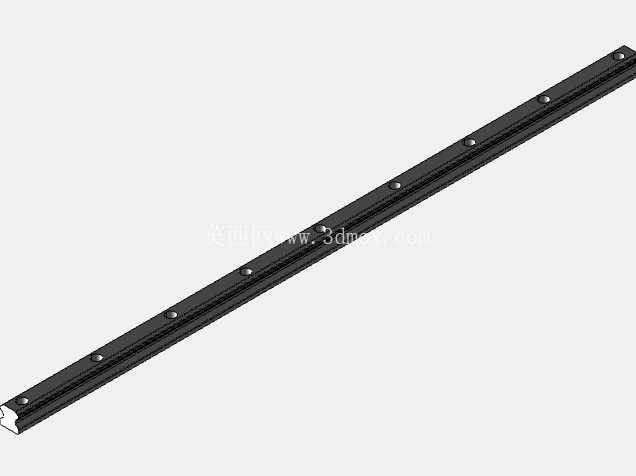

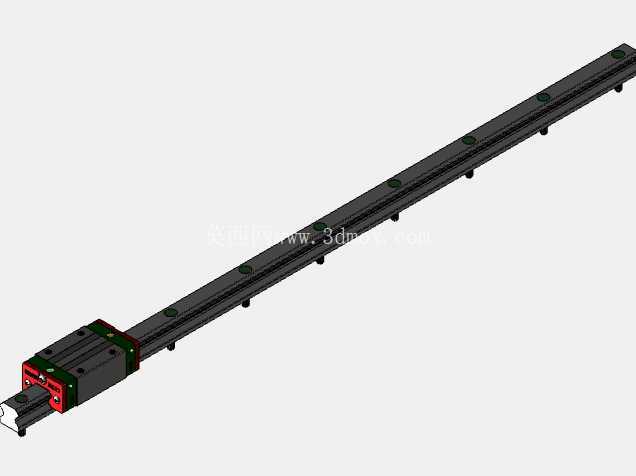

　　很多做精密点胶、视觉检测工位的工程师都偏好选这个规格，就是因为它的低组装高度可以压缩设备整体的Z向空间，在行程1米以内的短行程运动场景里，不需要额外增加滑座的预压调整工序，出厂自带的轻预压等级就可以消除大部分反向间隙，同时不会因为预压过大导致运行阻力升高、驱动电机负载冗余不足的问题。从安装边界来看，HGR15R导轨的宽度为15mm，导轨安装孔采用沉头孔设计，适配M4的内六角安装螺钉，孔距为60mm，安装时需要保证安装基准面的平面度控制在0.02mm/1000mm以内，两个侧基准面的平行度偏差不能超过0.01mm，否则会导致滑座运行时钢珠循环受阻，长期运行会出现滚道点蚀、寿命大幅缩短的问题。在非标自动化设备、精密机床、半导体检测设备、3D打印设备的直线运动单元搭建中，这类低组装滚珠直线导轨组件是核心的运动导向承载部件，本次呈现的HGL15CA滑座搭配HGR15R导轨的组合，是15规格直线导轨里应用覆盖面极广的一款配置。从实际工程选型的角度看，这套组件的设计首先围绕高刚性、低摩擦阻力的核心需求展开，滑座采用四列圆弧接触式的钢珠排布结构，相比传统哥特式沟槽设计，接触角稳定在45度，能够同时承受来自径向、反径向、左右水平方向的额定载荷，在设备存在复合载荷、冲击载荷的工况下，不会出现接触应力突变导致的运行卡顿或者精度快速衰减问题。

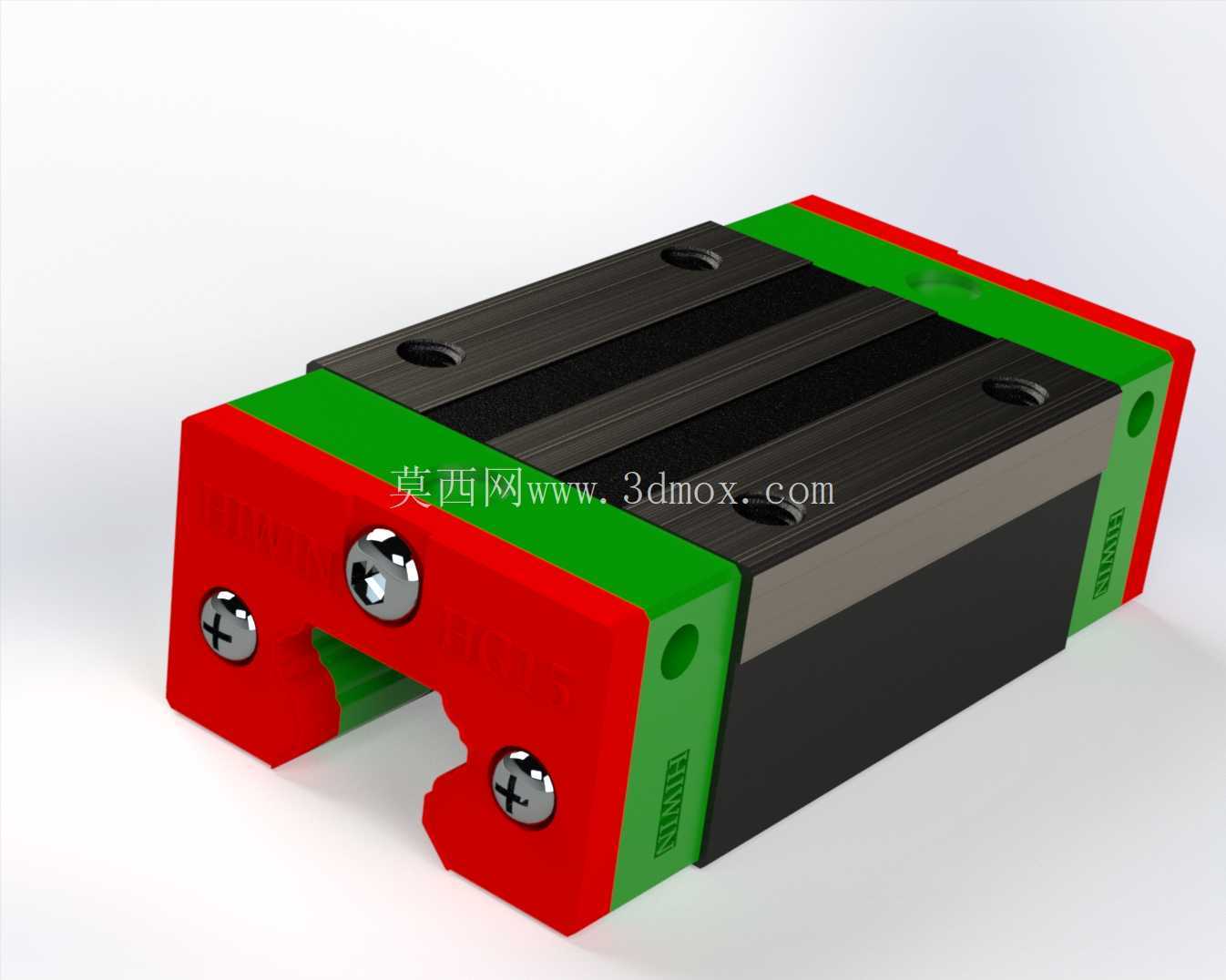

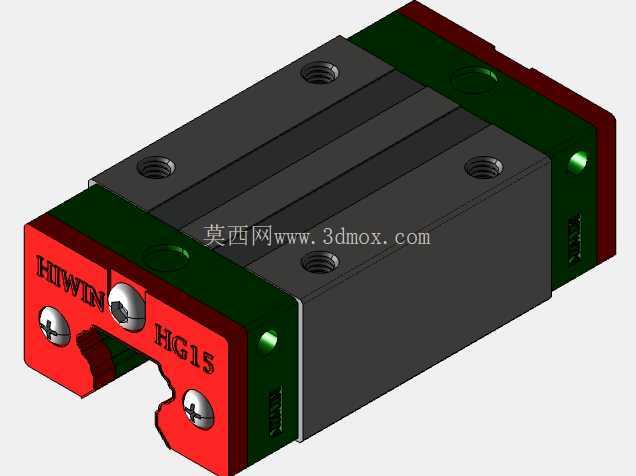

　　滑座部分的安装孔位为贯穿式螺纹孔，适配M4的安装螺钉，滑座总长度为61.4mm，宽度34mm，组装后总高度24mm，这个尺寸参数在做安装板设计的时候需要特别注意，滑座两端的防尘刮油板会突出端面1.5mm左右，设计限位结构的时候要预留出这个间隙，避免硬碰撞损坏刮屑板导致金属切屑、粉尘进入滚道内部。这套导轨组件的钢珠循环采用端盖式回流结构，端盖和滑座本体的定位采用卡扣加定位销的双重定位方式，在高速运行（最高线速度可达3m/s）的时候不会出现端盖移位导致的钢珠卡滞问题，滑座侧面预留了油嘴安装位，可以根据设备的安装空间选择从正面或者侧面注油，日常维护的时候只需要按照运行里程补充锂基润滑脂即可，不需要频繁拆解。

　　很多新手工程师在建模的时候容易忽略导轨的倒角和安装沉孔的深度细节，这套模型完整还原了导轨两端的安装避让倒角、滑座上的密封件结构、回流端盖的卡扣细节，在做设备整体装配干涉检查的时候，可以直接调用，不需要再二次修正安装孔位和外形尺寸。在实际应用场景里，这套导轨除了常规的单轴单滑座配置，还可以根据负载需求在同一根导轨上安装2-3个滑座，比如在龙门结构的X轴两侧，就可以采用双导轨四滑座的配置，来承受偏载力矩，这时候选型要注意滑座的预压等级要保持一致，避免出现过定位导致的运行阻力不均。另外在洁净室应用场景下，这个规格的滑座还可以选配双层防尘密封、金属刮板等配件，模型里也预留了这些配件的安装空间，方便设计人员根据不同工况做配置调整。

　　从建模思路来看，这套模型完全按照实物的实际装配关系搭建，导轨和滑座之间保留了实际的配合间隙，钢珠的滚道轮廓按照实际的R角尺寸绘制，在做运动仿真的时候，可以真实模拟滑座在导轨上的行程范围，不会出现运动干涉的误判。很多工程师在做设备方案阶段，往往需要快速搭建运动机构的三维布局，这个精度等级的模型完全可以满足方案评审、安装空间校核、干涉检查的需求，不需要再花费时间去测绘实物或者查找官方样本手动绘制，能大幅缩短前期方案设计的周期。需要注意的是，在长行程应用场景下，单根导轨的拼接位置要做错位处理，两根导轨的接缝不能处于同一截面位置，同时滑座的运行路径要避免长时间停留在接缝位置，否则会导致滚道局部磨损加剧，影响整体的运行精度。
