JF-0530B框架式电磁推拉执行机构

　　做小型自动化设备的执行端选型时，很多轻负载往复动作场景没必要上气缸或者伺服电缸，尤其是设备内部空间局促、没有气源布置条件的工位，这类框架式电磁推拉结构是性价比极高的选择。这款JF-0530B结构的核心动作逻辑是电磁触发搭配弹簧回缩，额定行程控制在10毫米，输出力属于轻载级别，适配的都是负载要求不高的通断、推抵、锁止类工位，比如小型检测设备的挡料销伸缩、低压流体管路的小通径阀瓣切换、消费电子组装夹具的微动压头动作，都能看到这类结构的应用，要注意的是它的出力上限不高，绝对不能用在需要大推力顶紧、或者负载持续反向作用的工况，否则很容易出现顶不到位、线圈过载烧毁的问题。

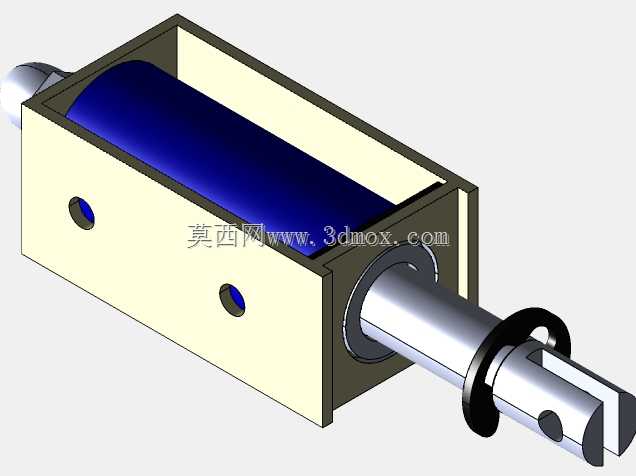

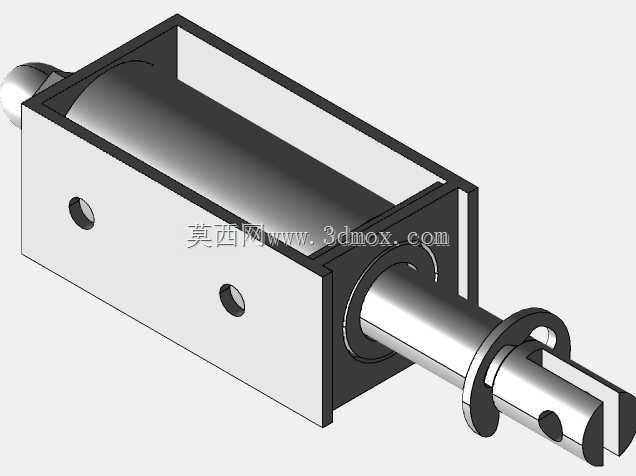

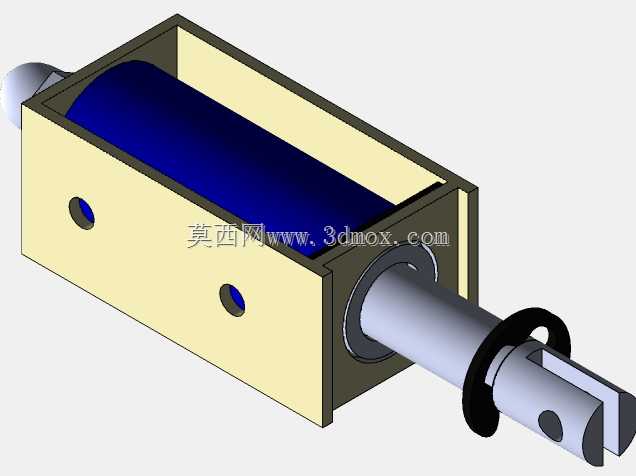

　　从结构设计逻辑来看，整体采用矩形框架外壳作为承载基体，外壳上预留的两个安装孔是贯穿式光孔，适配M3或者M4的螺丝直接锁附在安装面板上，安装时要注意推杆的伸出方向与负载动作方向保持同轴，侧向受力会直接加剧推杆导向段的磨损，大幅缩短使用寿命。内部的电磁线圈采用灌封固定在框架内腔，避免动作过程中线圈出现窜动，动铁芯与推杆做一体化刚性连接，推杆伸出端的环形卡槽是用来安装负载连接卡簧的，端部的扁位结构可以防止连接的负载件跟转，这个细节在做配套结构设计的时候一定要留足避让空间，不要让安装位的内壁蹭到扁位边缘。

　　复位弹簧套在推杆内侧段，线圈断电的时候靠弹簧弹力把推杆拉回初始位置，初始位置的机械限位靠框架端盖的内台阶实现，不需要额外加外置限位块，设计安装位的时候只要保证推杆缩回时端部不会和周边结构发生硬碰撞就行。外形尺寸上属于紧凑型的小规格执行件，整体矩形外壳的长宽高都控制在小尺寸范围内，安装孔的中心距是固定值，做安装板设计的时候可以直接按孔位打沉孔，不需要额外做可调腰孔，因为10毫米的行程本身就带了一定的位置容错，只要安装面平面度达标，锁附后不会出现卡滞问题。

　　建模的时候要注意几个容易出错的配合间隙：一是推杆和端盖导向孔的配合要选H8/f7的间隙配合，间隙太小容易因为加工公差或者灰尘堆积出现卡涩，间隙太大会导致推杆伸出时晃动量过大，影响动作位置精度；二是动铁芯和线圈内腔的同轴度要控制在0.1毫米以内，否则吸合的时候会出现偏磨，不仅噪音大，还会导致实际出力达不到设计值；三是复位弹簧的预压量要计算准确，预压太小会导致断电后推杆回位不到位，预压太大会抵消一部分电磁吸合力，导致伸出动作无力。在实际设备调试的时候，这类电磁件的供电电压要匹配额定值，长时间过压供电会让线圈温升过快，缩短绝缘层寿命，欠压则会出现吸合不到位的问题。如果是用在频繁动作的工位，还要核算动作频率，每分钟动作次数超过额定值的话，要考虑加散热结构或者选更高规格的型号，不要强行超工况使用。另外这个结构的推杆不承受径向负载，所有连接的负载都要做独立的径向导向，不能让推杆承受侧向力，很多新手工程师做设计的时候直接把负载件固定在推杆端部，不做额外导向，用不了多久就会出现推杆磨损、卡滞、甚至弯曲的问题，这点在结构设计阶段就要规避。
