MPX2100DP压差传感器结构设计

在气动控制回路、医疗呼吸设备、工业过程风压检测、汽车进气系统压差监测这类场景里，差压检测元件的选型直接决定整套系统的控制精度与响应速度，MPX2100DP这类压阻式压差传感器，是小量程差压检测场景里应用极广的一类元件。做这类元件的三维建模时，首先要明确它的实际使用逻辑：它通过两个侧向的气嘴接口分别接入两个被测压力腔，不需要额外引压管做转接，靠内部硅压阻芯体感知两个气路的压力差值，输出对应比例的电信号，测量覆盖0到100kPa的正负压差区间，适配12V直流供电场景，能直接对接常规工业控制板卡的模拟量采集端口。

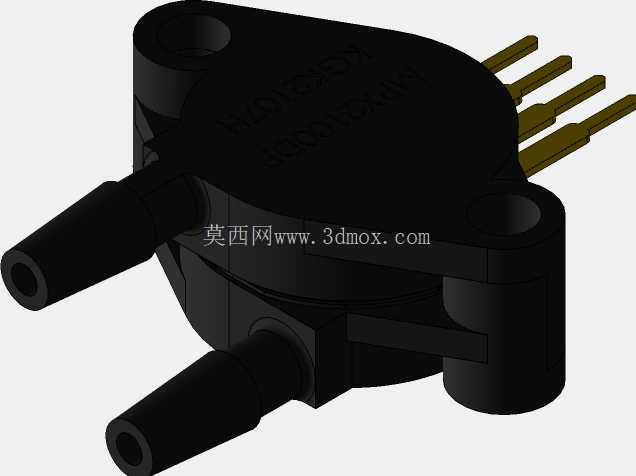

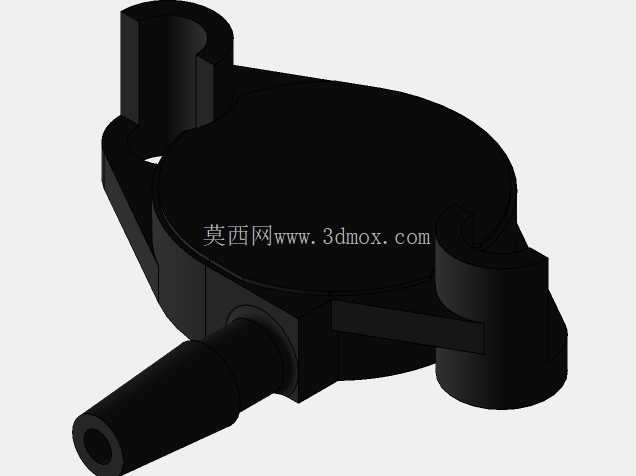

建模过程中最先要敲定的是安装边界，这款传感器本体采用带安装固定耳的类三角布局，三个固定耳上预留的安装孔位，适配M2规格的自攻螺丝或者铜柱固定，安装时需要在PCB或者安装基板上预留对应孔位的坐标，三个孔位的相对位置公差要控制在±0.1mm以内，避免装配时出现安装应力拉扯本体，导致内部芯体受力偏移影响测量精度。两个引压气嘴的外径是标准的3mm快插接口尺寸，建模时要注意气嘴的轴向长度，预留出气管插拔的操作空间，气嘴根部做了R0.5的圆角过渡，避免长期使用后气嘴根部出现应力开裂，这点在建模时不能省略，很多新手建模时容易把根部做成直角，实际开模或者做结构验证时会发现强度不足的问题。

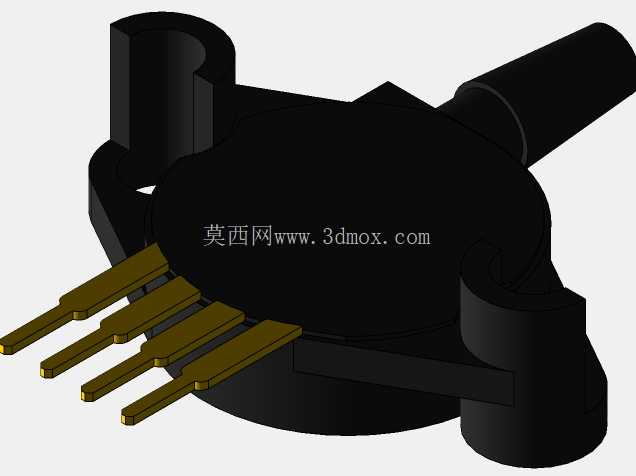

电气连接部分采用4针直插式引脚，引脚间距是标准2.54mm排针间距，刚好适配常规万用板或者定制PCB的焊盘孔位，建模时引脚的伸出长度要控制在6.2mm左右，既能保证焊接时的焊锡浸润长度，又不会因为引脚过长导致焊接后出现歪斜，引脚的排布顺序要严格对应 datasheet 里的电源、输出、地、补偿端口定义，避免建模时引脚顺序错位，导致后续打样焊接后元件无法正常工作。

从结构设计思路来看，这款传感器的本体外壳采用PBT材质注塑成型，外壳表面做了磨砂处理，避免生产过程中出现划痕影响外观，外壳上的丝印标识区域要预留0.2mm的深度凹陷，方便丝印或者激光打标时标注型号参数。本体内部的芯体安装腔做了密封槽设计，装配时通过环氧树脂灌封实现气路密封，建模时要注意密封槽的宽度和深度比例，预留出灌封胶的填充空间，避免灌封时胶体外溢堵塞引压气路。

实际选型应用时，要注意这款传感器的安装方向，尽量让两个引压气嘴保持水平或者朝下安装，避免气路里的冷凝水顺着气嘴流进芯体腔，长期使用后造成芯体腐蚀或者测量漂移。在做设备整体结构布局时，传感器的安装位置要远离强电磁干扰源，比如大功率继电器、变频驱动模块，同时要和发热元件保持至少10mm的间距，避免环境温度超出传感器的工作温度范围，导致测量值出现温漂。

建模时还要考虑装配干涉问题，传感器本体的最大轮廓尺寸要和周边结构件预留至少1mm的安全间隙，尤其是引脚焊接区域，要预留出电烙铁操作的空间，两个气嘴连接气管后，气管的弯曲半径不能小于5mm，避免气管弯折堵死气路，导致测量失效。很多刚接触结构设计的工程师在布局时，只考虑传感器本体的占位，忽略了气管和焊接操作的空间，最后装配时才发现气管装不上，或者焊接时没有操作空间，只能重新改版，这点在前期建模时就要提前规避。

另外，这款传感器的承压上限是200kPa，建模时不需要额外做加强筋结构，因为常规应用场景下的压力不会超过这个阈值，外壳本身的壁厚设计在1.2mm就足够满足强度要求，过厚的壁厚反而会导致注塑时出现缩痕，影响外观和尺寸精度。固定耳的厚度和本体壁厚保持一致即可，安装时螺丝的锁紧扭矩不能超过0.2N·m，避免锁附力过大撑裂固定耳，这点在做装配指导文件时也要明确标注。
