多工位齿轮传动式机械作业设备

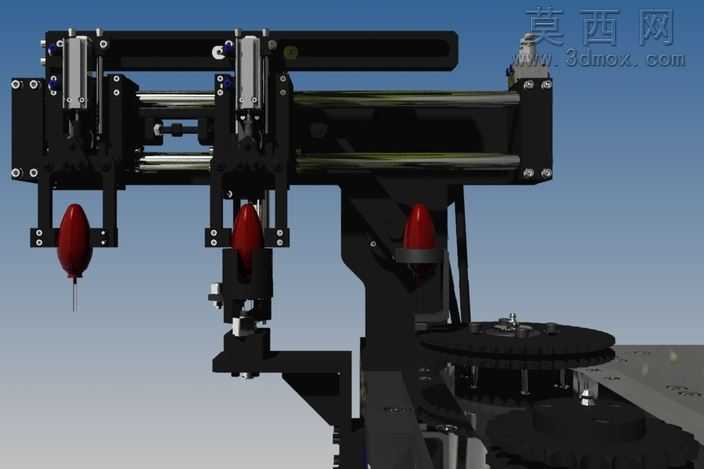

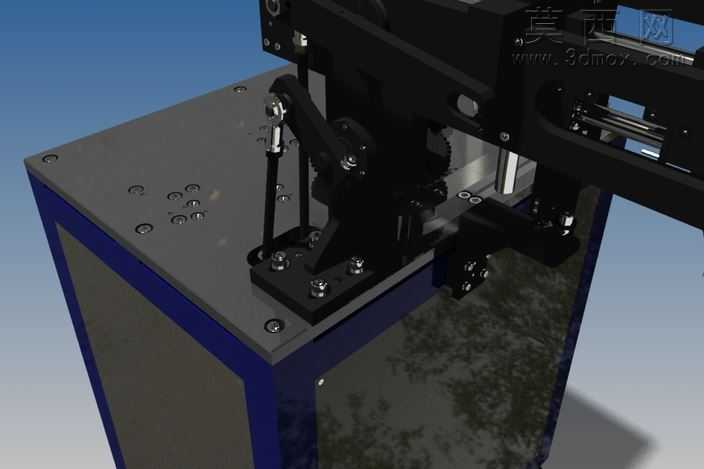

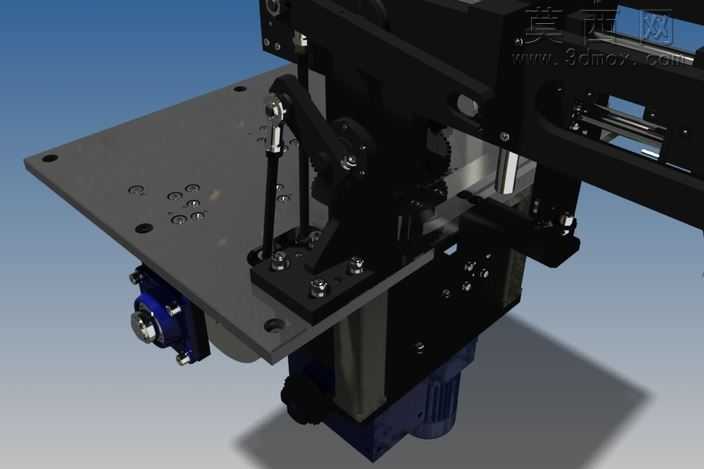

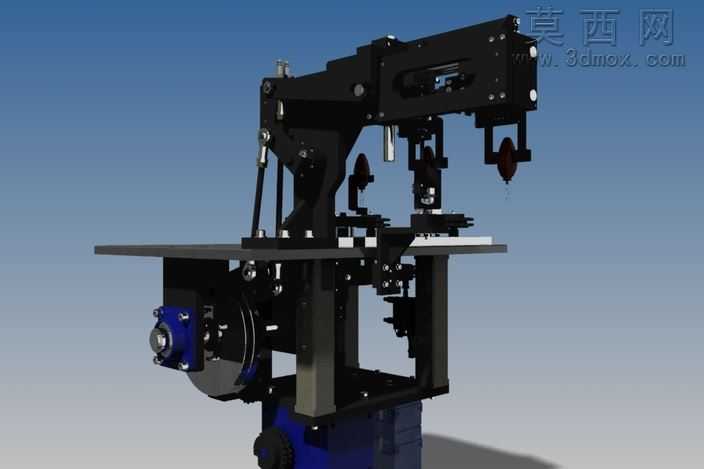

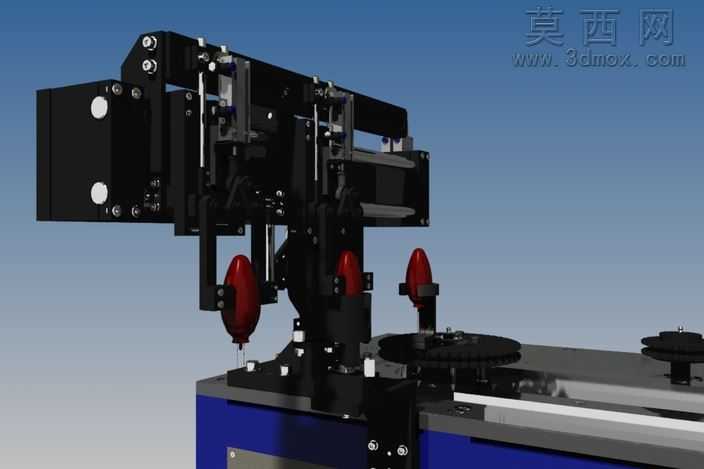

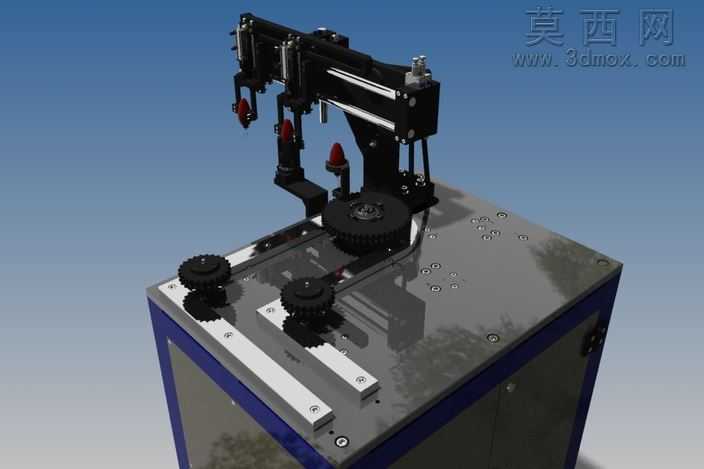

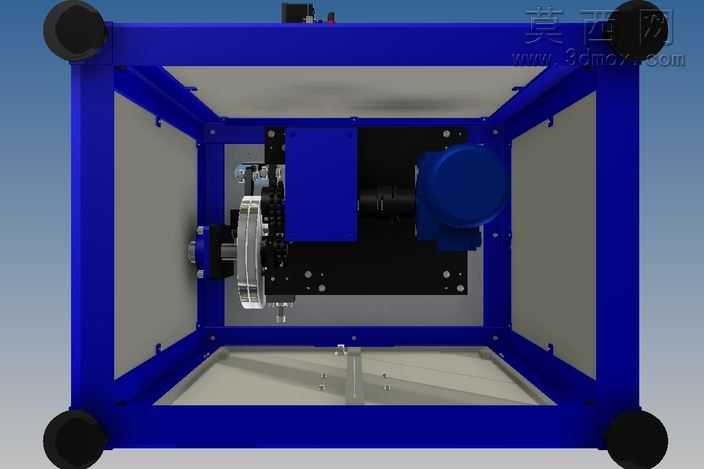

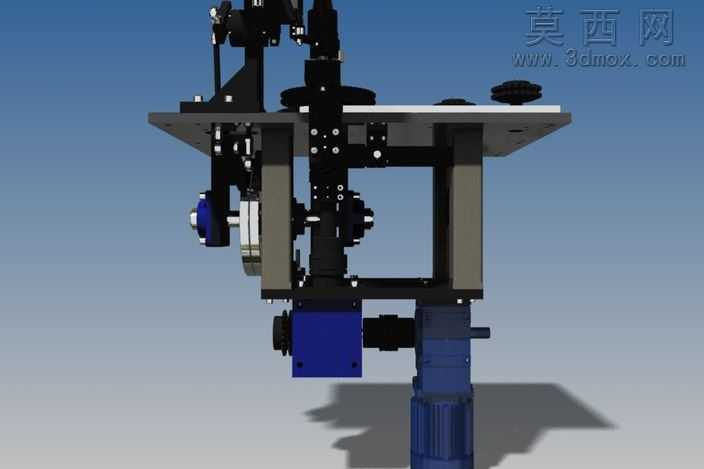

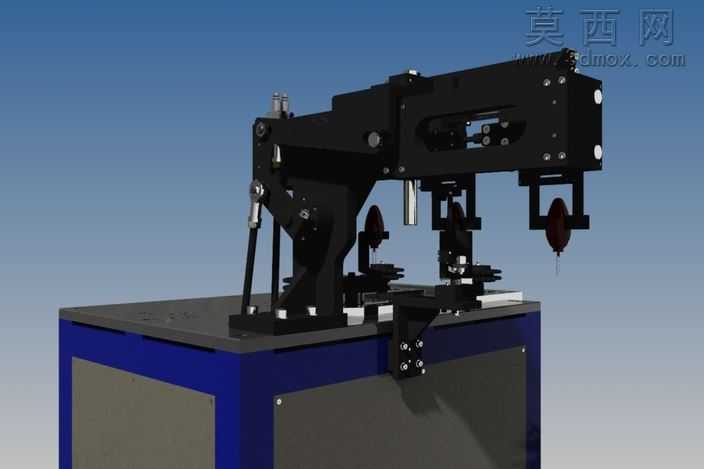

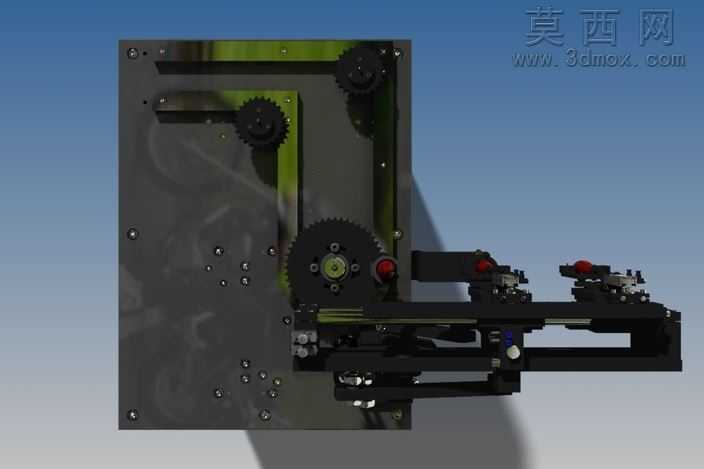

本作品为多工位齿轮传动式机械作业设备的三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对设备的每一处结构都进行了1:1比例的精准还原。整体设备采用立式柜体基座搭配上部作业执行机构的布局，基座部分采用钣金折弯成型的框架结构，外覆哑光金属质感的封板，边角做了圆弧过渡处理，既保证了柜体的结构强度，也兼顾了设备外观的工业美学设计。上部传动系统以三组平行布置的圆柱直齿轮作为核心传动部件，建模时对齿轮的模数、齿距、齿顶高、齿根高都做了参数化设定，确保齿轮啮合时的传动比精准，无运动干涉。齿轮上方搭载的多组执行末端，分别对应不同的作业工位，每个执行末端都做了独立的装配约束，可模拟真实作业时的升降、旋转动作，还原设备的实际运行逻辑。渲染阶段采用了工业产品常用的材质表现方案，基座封板赋予拉丝不锈钢材质，添加了细微的环境反射效果，还原金属表面的真实质感；传动齿轮采用调质钢材质，表面做了轻微的氧化发黑处理效果，突出机械部件的厚重感；执行末端的接触部件采用红色聚氨酯材质，与黑色的金属支架形成鲜明的视觉对比，便于快速识别作业点位。场景布光采用三点布光法，主光源从斜上方45度投射，打出设备结构的明暗层次，辅助光源补充暗部细节，避免出现死黑区域，背景采用渐变蓝色调，突出设备主体的轮廓，让整体渲染图更具专业工业展示效果。设计思路上，该设备定位为小型零部件的加工作业工装，通过齿轮组实现单动力输入下的多工位同步作业，相比单工位设备可大幅提升作业效率，柜体内部预留了动力元件、控制元件的安装空间，走线槽、安装孔位都做了预留设计，可直接用于后续的生产加工参考，所有部件的装配关系都符合机械装配工艺要求，不存在无法装配的结构问题，可直接导出工程图用于生产指导。
