带输送线的全自动箱体封装设备结构

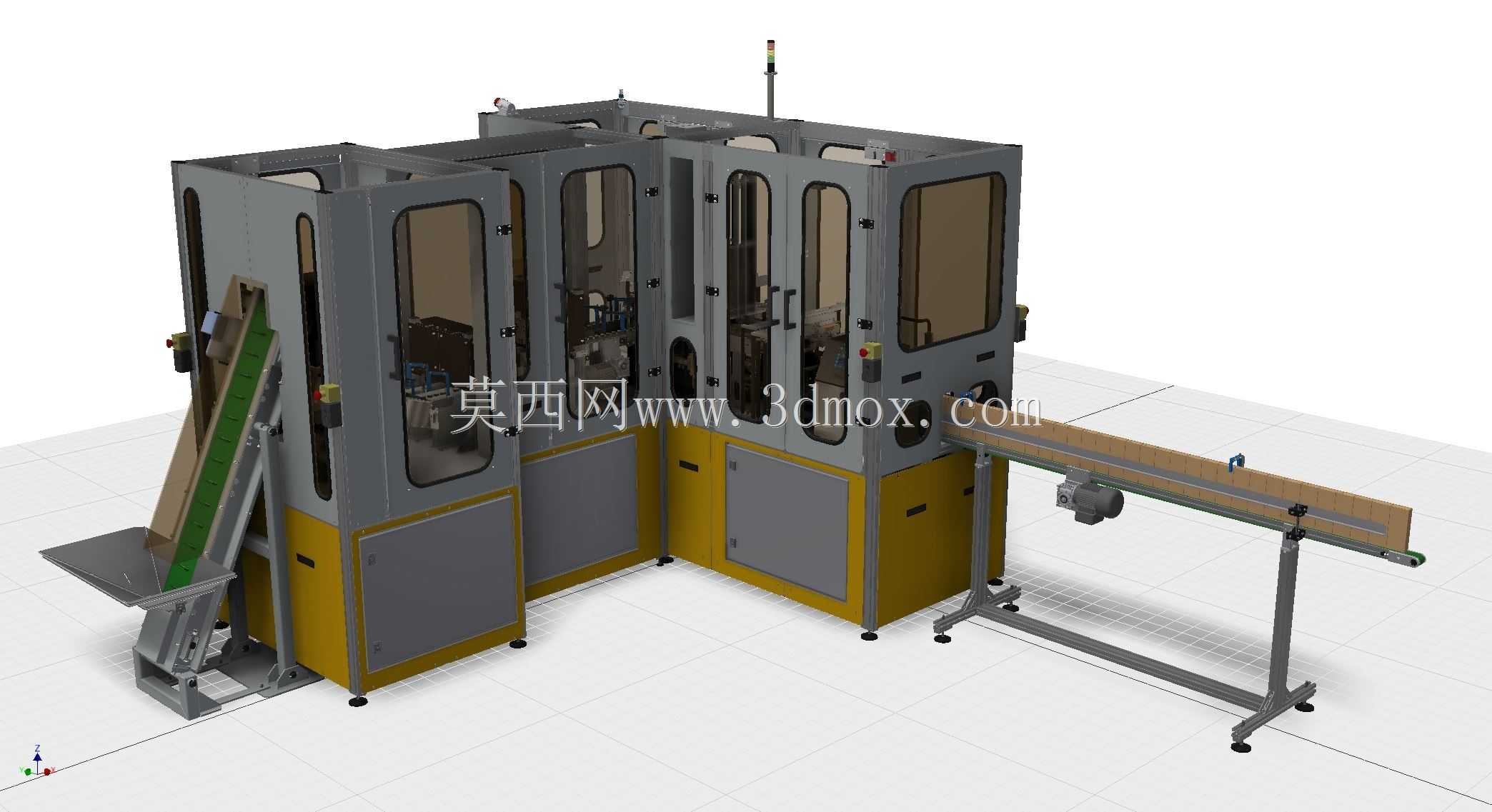

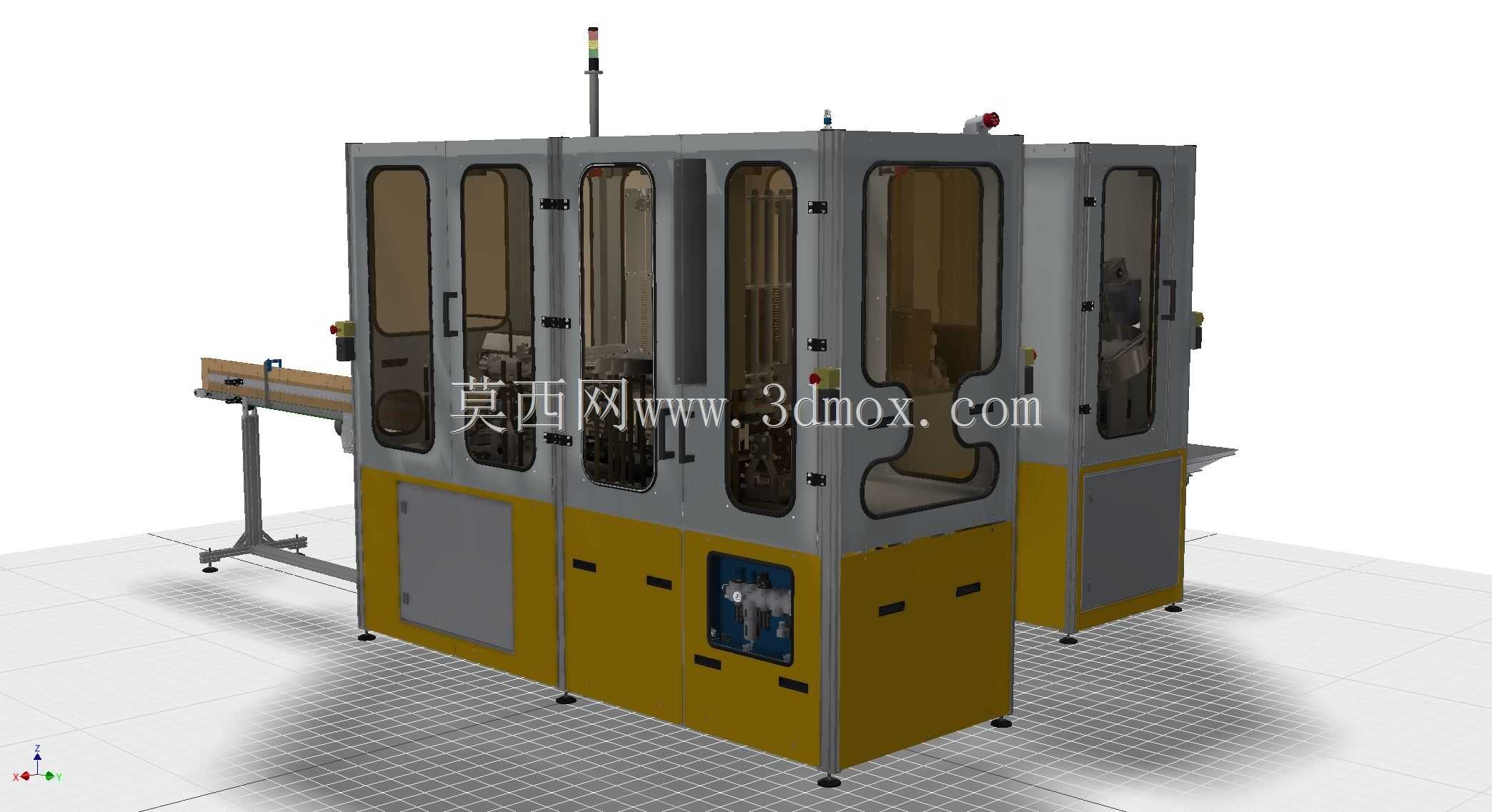

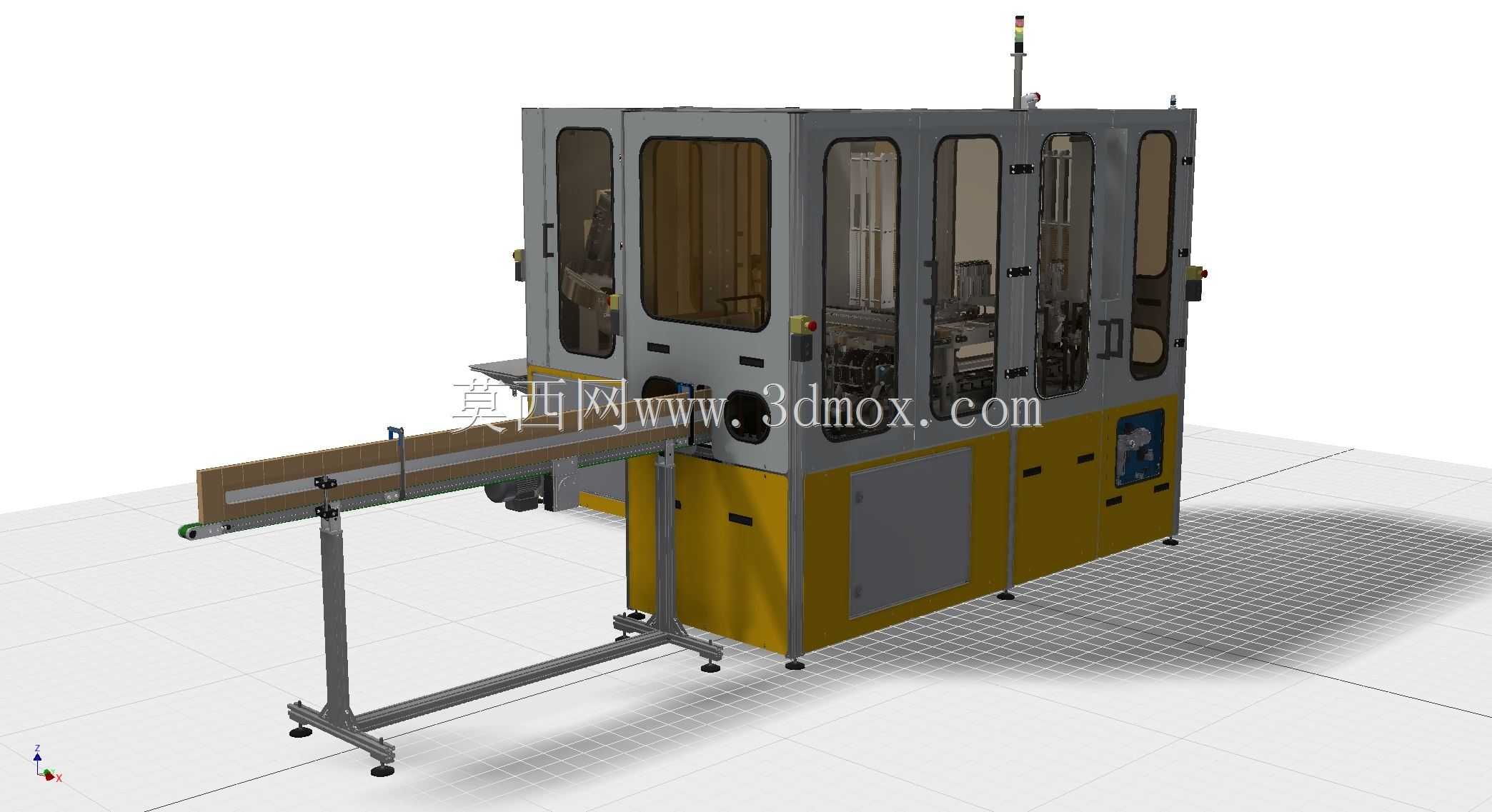

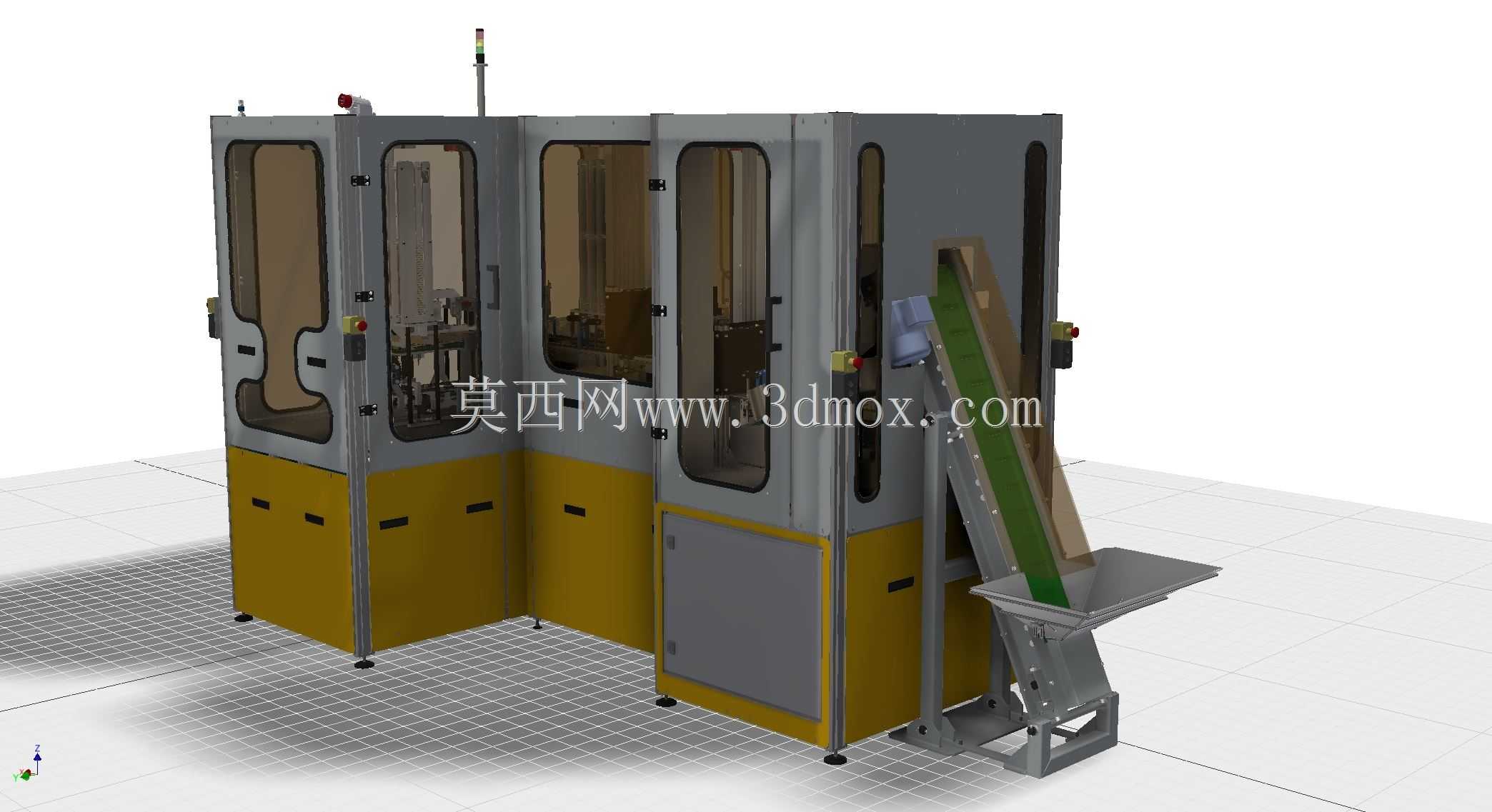

　　这套设备的整体布局围绕连续化包装作业的动线展开，进料输送段采用悬臂式支腿结构，支腿底部配置可调脚杯，可根据现场对接的前段生产线高度调整输送面水平度，输送段长度预留了人工补料、异常件剔除的操作空间，输送面采用防滑平皮带，两侧设置可调式导向栏板，可适配不同宽度的待包装箱体，栏板通过快拆式旋钮固定，换型调整时无需额外工具即可完成宽度适配。主机部分采用框架式方通焊接结构作为承载基体，外封板分为上下两段，下段采用钣金喷塑封板预留检修门，方便日常维护时接触内部的传动、执行组件，上段采用带铝合金边框的透明亚克力观察窗，既可以防护作业区域避免人员误入发生安全事故，也能让现场操作人员直观观察内部包装工序的运行状态，及时发现卡料、

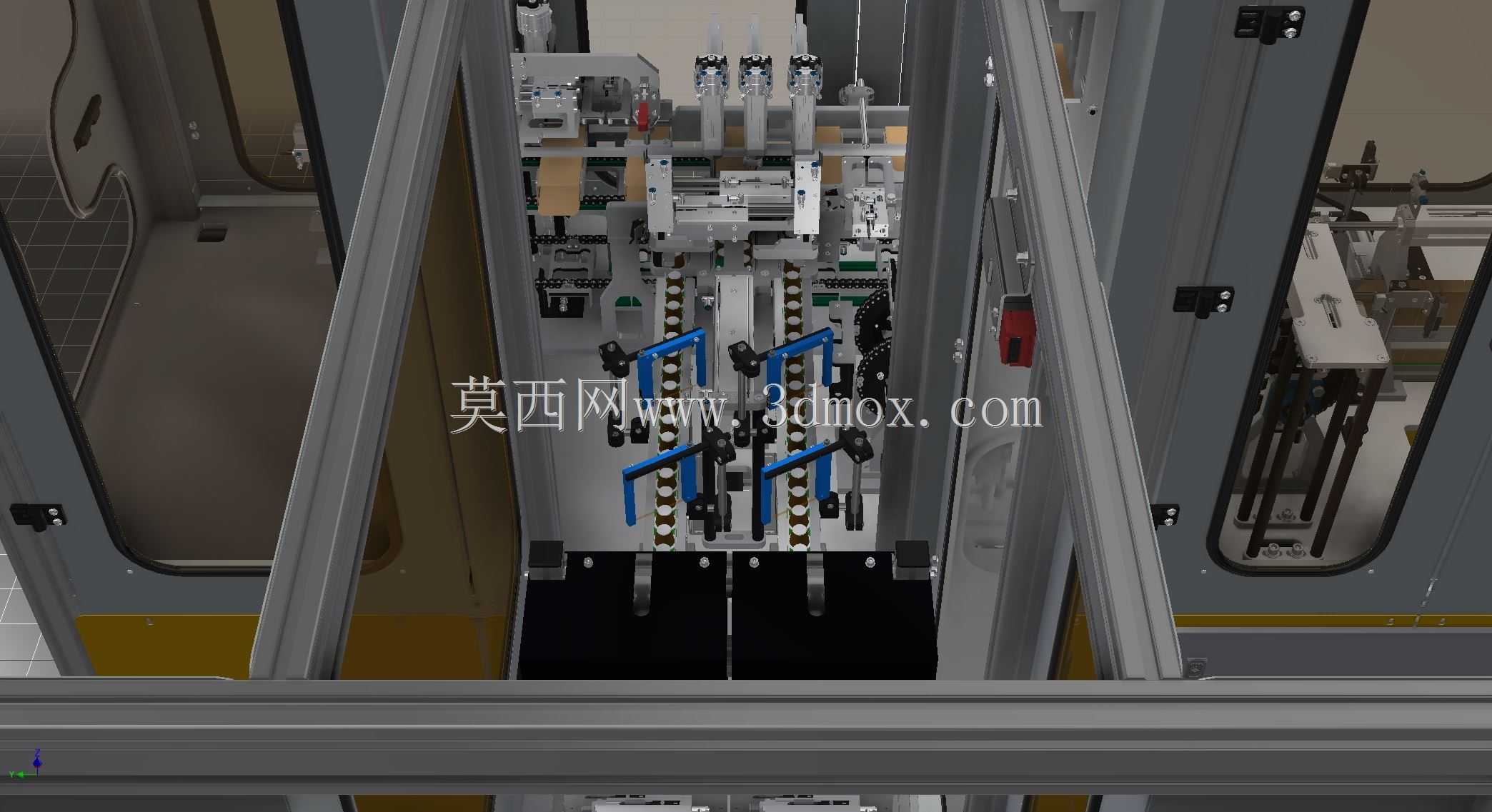

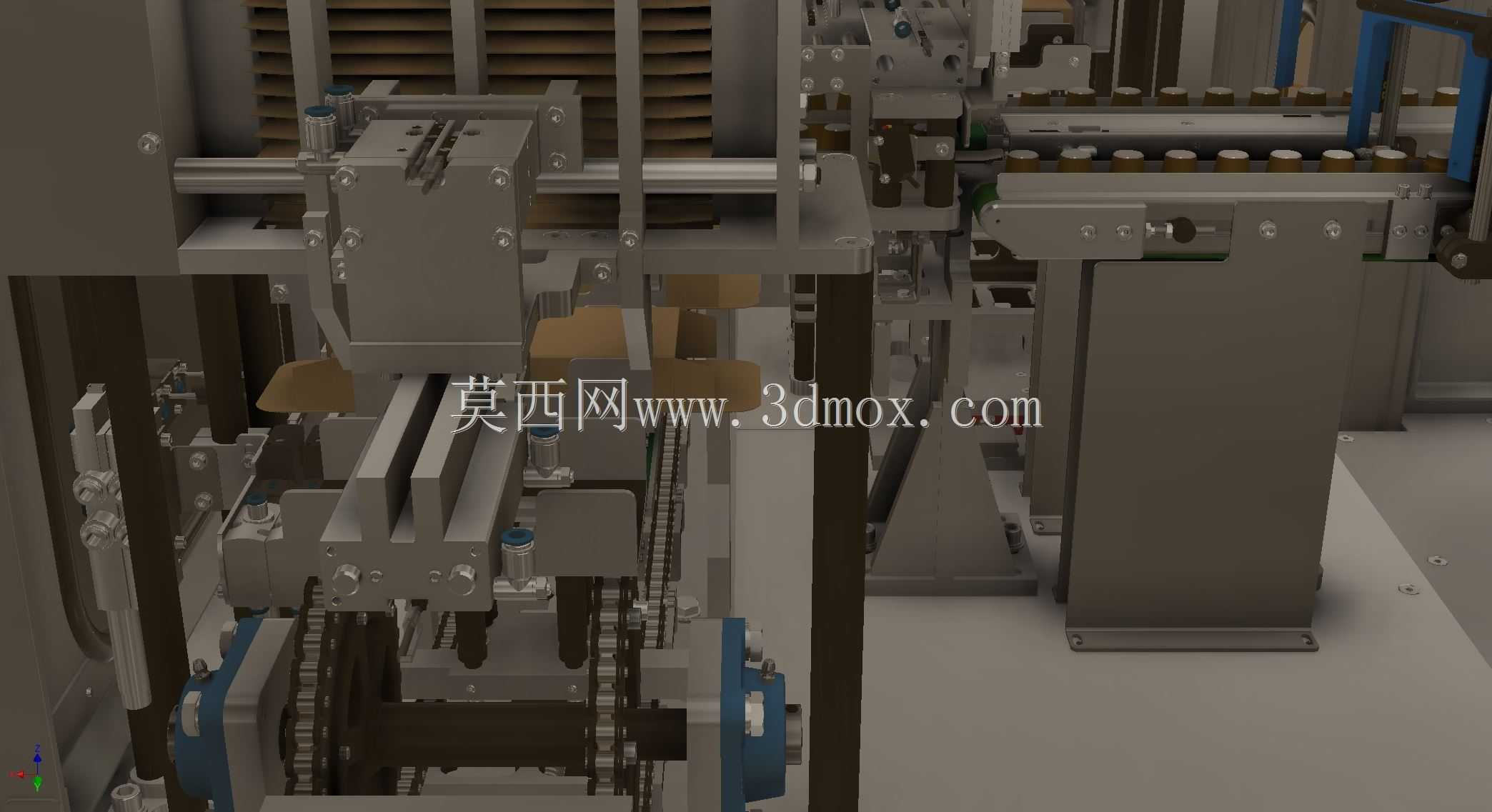

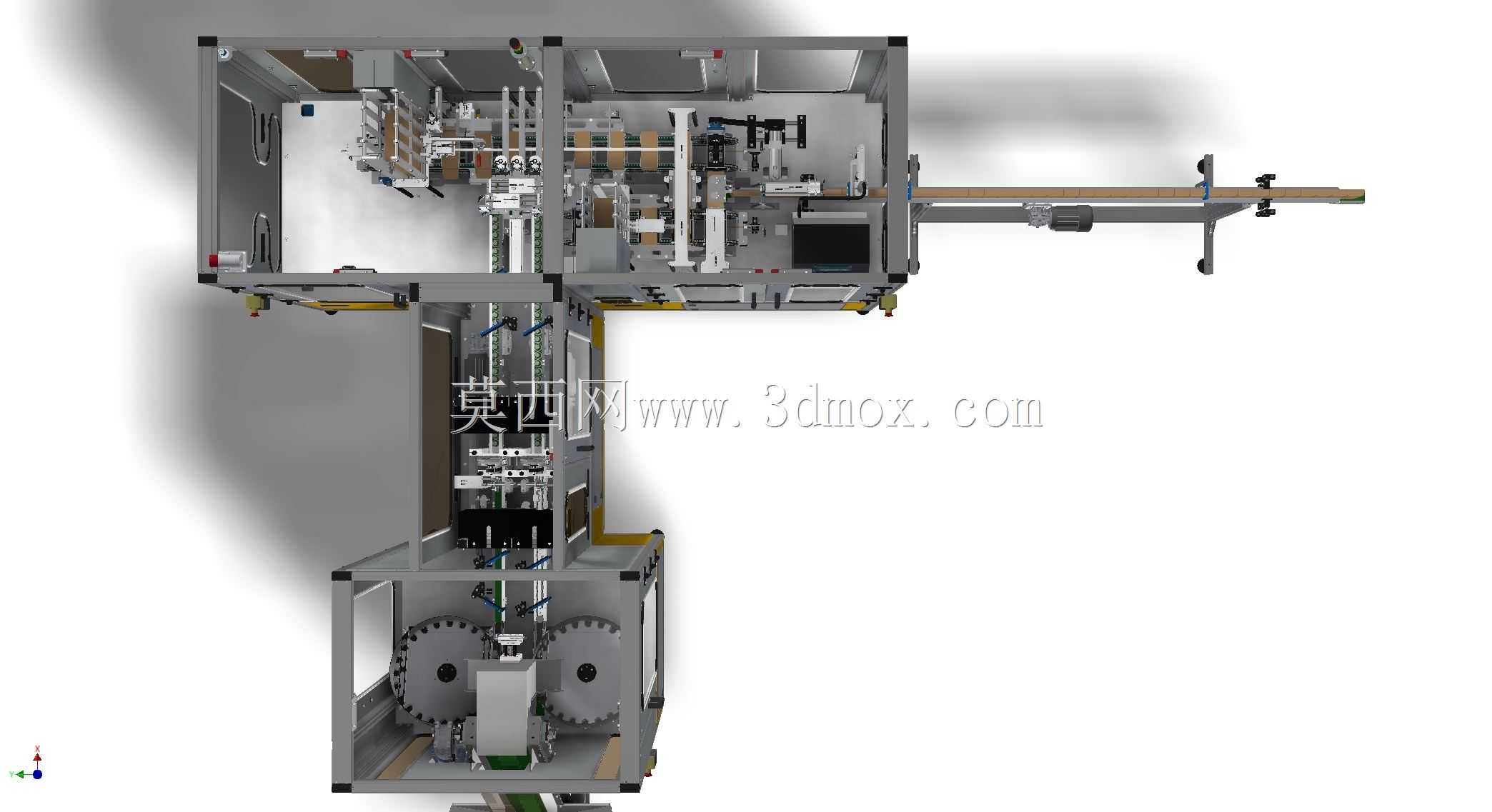

　　包装材料耗尽等异常情况。主机顶部设置三色警示灯，可通过不同颜色灯光反馈设备运行、待机、故障三种状态，设备侧面的操作位设置急停按钮与状态复位按钮，符合生产现场的安全操作规范。内部的功能模组按照包装工序的流转顺序排布，从进料端到出料端依次完成箱体定位、封装材料供给、折边封合、成品输出的动作，各模组之间通过同步带与精密凸轮分割器实现动作时序匹配，无需复杂的多轴协同控制即可保证各工序衔接的稳定性，适合日化、食品、五金配件等行业的规整箱体类产品的连续化外包装作业。设计过程中优先考虑了设备的安装边界，主机底部的六个可调支脚的安装孔位按照标准厂房的地面承重要求排布，输送段的支脚可根据现场场地情况调整固定位置，设备后侧预留了1.2米的维护通道空间，

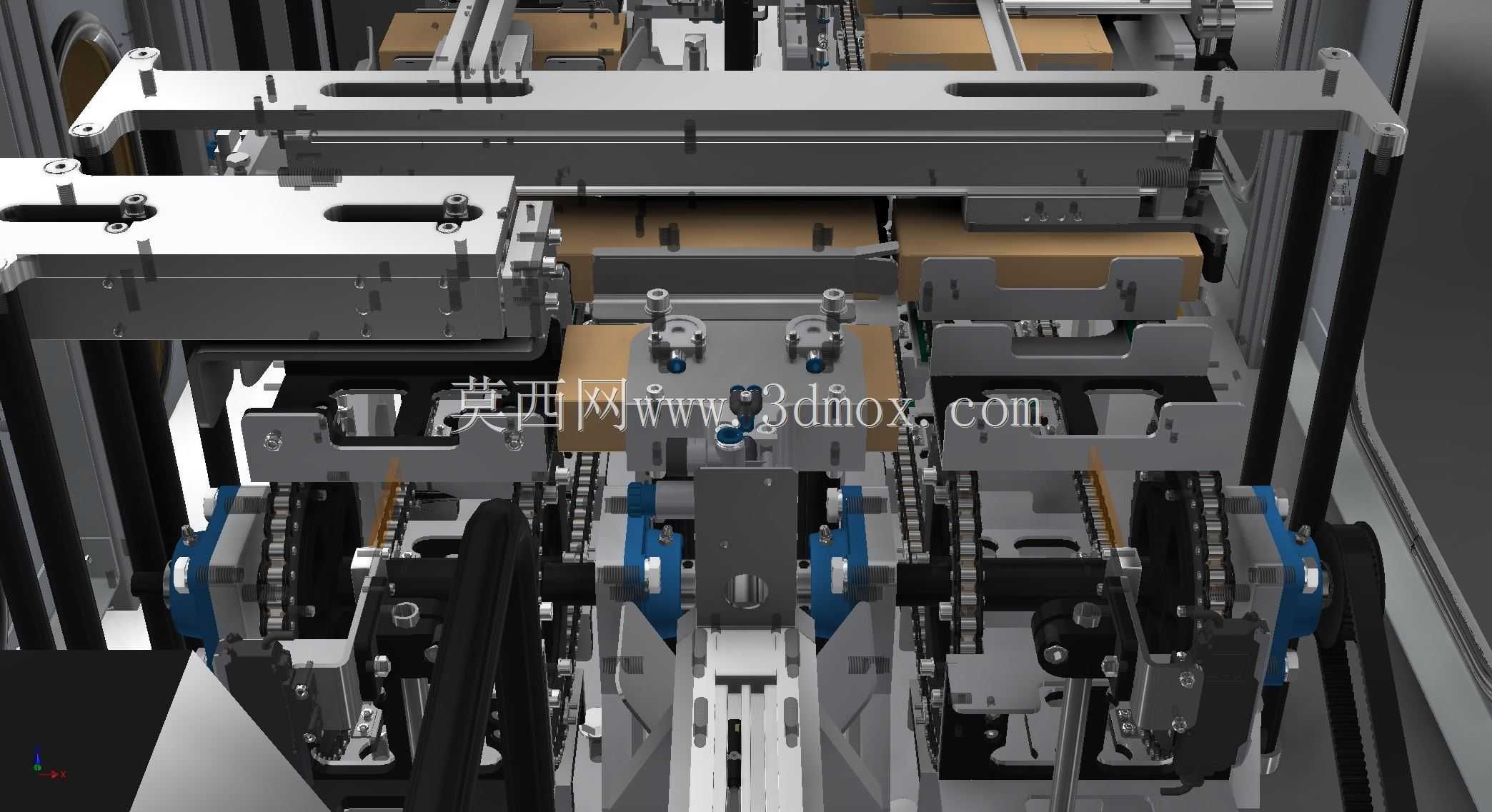

　　满足车间设备布局的安全距离要求，设备的电气走线全部内置在框架的方通内腔与侧边的走线槽内，外部无裸露线缆，既避免生产过程中粉尘、水汽对线路的侵蚀，也能防止线缆剐蹭待输送产品。进料输送段与主机的对接位置设置了定位挡停机构，当待包装箱体输送到指定位置时，挡停气缸伸出将箱体精准定位到封装工位，避免输送过程中的位置偏移导致封装精度不足，封装执行组件采用模块化快装结构，当需要适配不同规格的包装材料时，仅需更换对应的成型导板即可完成换型，换型时间控制在20分钟以内，适配多品种小批量的生产场景。设备的出料端可直接对接后续的码垛、称重检测工位，无需额外增设转接输送结构，减少生产线的整体占地面积。从结构强度角度看，主机框架的方通规格选型经过承重校核，

　　可承载内部各模组的总重量同时保证长期运行无框架形变，外封板的拼接缝隙控制在1mm以内，避免生产过程中的粉尘进入设备内部堆积在传动部件上，降低日常清洁维护的工作量。观察窗的亚克力板材采用防刮花材质，长期使用后不会因清洁剐蹭导致透明度下降影响观察效果，设备的所有转动部位都设置了透明防护挡板，即使在维护时打开检修门，外露的转动部件也有防护结构避免操作人员误触。输送线的驱动电机采用减速电机直驱的结构，传动效率高且运行噪音低，适合在对噪音有要求的洁净生产车间使用，输送速度可根据前端生产线的节拍在一定范围内无级调整，保证整线的生产节拍匹配。
