工业多接口组合式方形排气管道结构

　　该方形排气管道构件主要应用于工业厂房局部排风、设备配套废气导出、除尘系统末端气流输送等场景，在车间焊烟收集工位、小型工业设备排气端、实验室通风系统支路中都能见到这类结构的实际应用，核心作用是将特定区域产生的废气、余热、含尘气流通过封闭管路导向指定处理端或室外排放区域，避免无组织扩散影响作业环境。从结构功能来看，这款管路采用方形截面设计，相比同截面积的圆形管路，方形管在贴墙、贴设备顶面安装时能更好利用边角空间，不会出现圆形管与安装面之间留三角空隙浪费空间的问题，尤其适合设备内部紧凑布局下的管路排布。

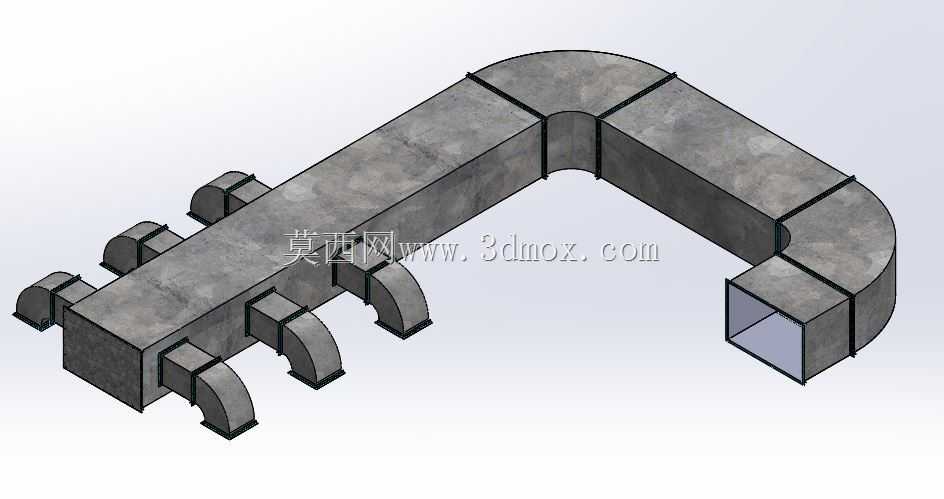

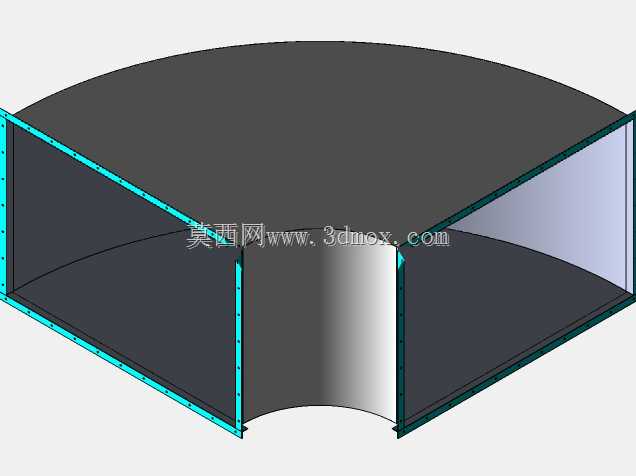

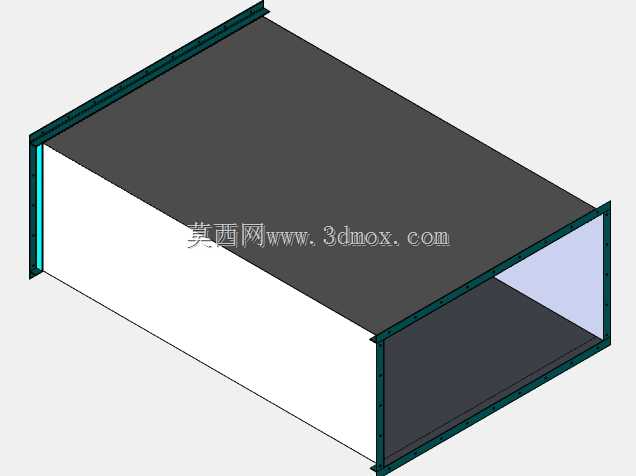

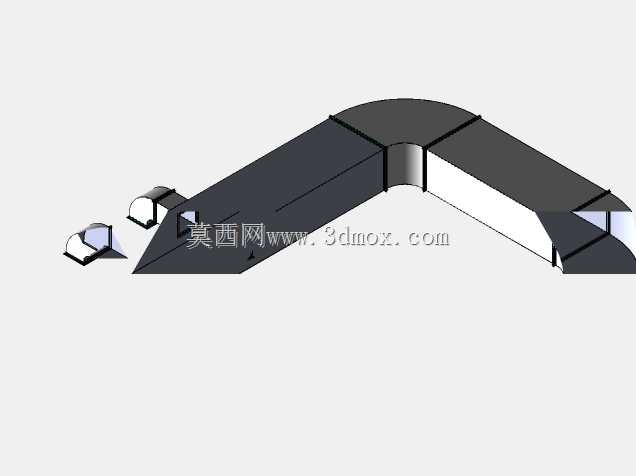

　　主管道为90度弯折走向，可适配水平方向转垂直方向的气流转向需求，弯折处采用等径圆弧过渡结构，能大幅降低气流转向时的局部阻力，减少风噪与压损，避免直角弯折处容易出现的积尘、涡流问题。主管道侧面均匀布置了多个向下的分支接口，每个接口都带弧形过渡段与法兰式安装边，可直接对接下方工位的集气罩、设备排气口，无需额外加装变径转向接头，减少管路连接点的漏风风险。设计层面上，整个管路采用分段拼接式结构，每段管段的端部都预留了拼接定位边，现场安装时可根据实际走线长度调整管段组合方式，不需要现场大量切割修改，适配不同安装距离的需求。

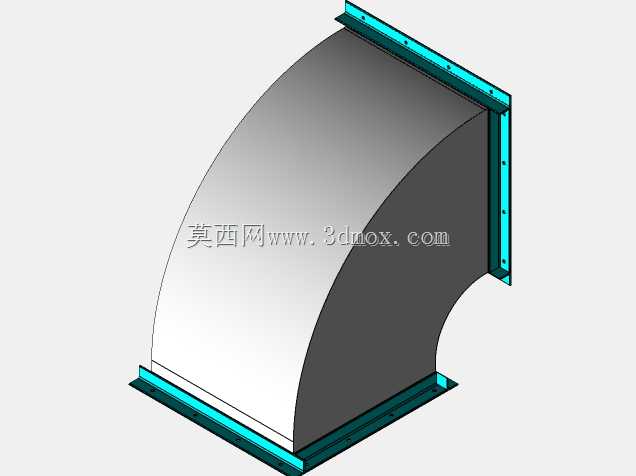

　　分支接口的排布间距经过匹配常规工位的宽度设置，每个接口对应一个产尘或产废气点位，气流从分支接口进入主管道后，顺着主管道弯折走向统一汇流排出，各分支入口处的弧形导流结构能避免不同分支气流对冲造成的阻力上升。从安装边界来看，方形管的外轮廓平直，安装时可直接通过抱箍固定在墙面、设备顶面的型材支架上，不需要定制特殊弧度的固定件；主管道的弯折半径控制在合理范围，不会因为转弯半径过大占用过多垂直或水平方向的安装空间，同时又能满足气流顺畅通过的要求。所有接口的安装端面都为平面结构，连接时只需在端面加密封垫后用螺栓紧固即可，密封性能可靠，日常维护时拆卸单个分支或管段也不需要拆解整个管路系统。

　　这类管路结构在实际使用中，内壁光滑不易积灰，方形结构的外表面也方便粘贴保温层、消音层，当输送高温废气或需要降低气流噪音时，可直接在外壁包覆相应材料，不需要额外做适配处理。相比一体成型的非标弯管，这种分段组合的结构在运输时可拆分堆叠，减少运输体积，现场组装不需要大型工装，普通安装人员按照定位边拼接即可完成装配，能大幅缩短现场施工周期。管路的壁厚设置兼顾了结构强度与轻量化需求，正常风压下不会出现管壁震颤变形的问题，同时整体重量不会过大，降低安装支架的承重要求。在实际选型适配时，可根据系统风量需求匹配对应截面尺寸的管段，分支接口的尺寸也可根据对接的排气口大小做对应调整，整个结构的建模逻辑参数化特征清晰，修改单段长度、分支间距、弯折角度等参数时不会出现特征报错，能快速衍生出不同布局的排气管道方案，适配不同车间、不同设备的排气布局需求。
