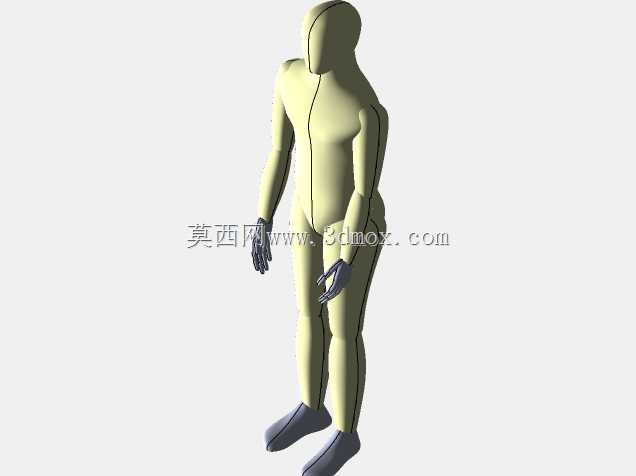

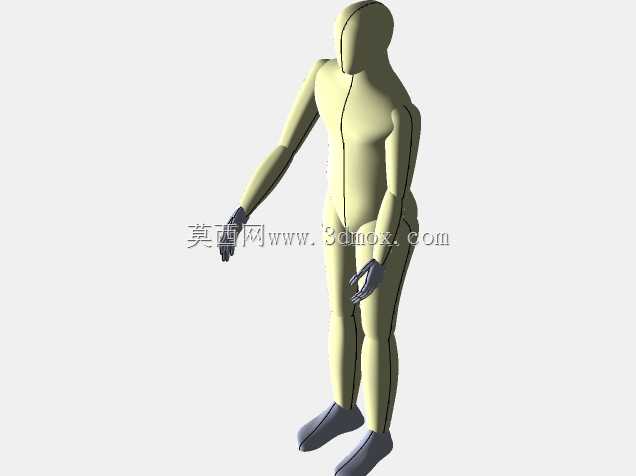

173cm标准站姿虚拟假人三维结构

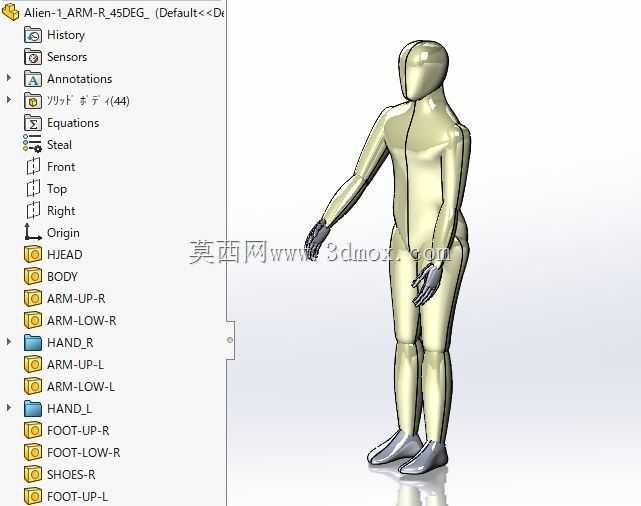

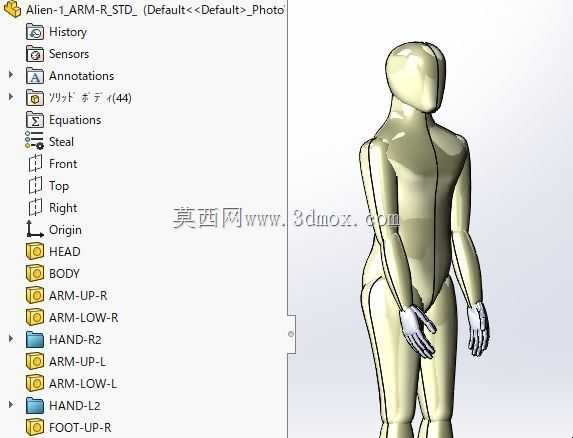

　　这款173cm身高的站姿虚拟假人结构，最初是为工业场景的人机工程校核开发的，在汽车总装工位布局、装配操作台高度验证、狭小设备舱检修空间模拟、仓储通道通行宽度校验这类场景里，能替代真人完成大量前置空间验证工作，避免前期布局设计阶段反复找不同身形人员实测的低效问题。从结构拆分逻辑来看，模型按照人体真实运动关节做了层级划分，头部、躯干、左右上臂、左右下臂、左右手、左右大腿、左右小腿、左右脚分别做了独立的实体分组，每个肢体分段的转动基准完全贴合人体关节活动的生理枢轴位置，比如肩关节的转动中心设置在肩峰对应的解剖位置，肘关节转动轴对齐尺骨鹰嘴的生理轴线，膝关节的屈伸枢轴匹配股骨内外髁的连线位置，后续做姿态调整时，只需要转动对应分段的实体就能快速摆出作业姿态，不需要重新调整网格拓扑。

　　外形尺寸上严格匹配173cm身高成年男性的平均人体测量数据，直立状态下足底到颅顶的垂直高度控制在1730mm，肩宽设定为380mm，手臂自然下垂时中指指尖距离足底的高度为720mm，手臂前平举时指尖距离躯干前侧的水平距离为620mm，足长设置为250mm，这些尺寸边界可以直接导入生产线布局的装配体中，用来校验操作工位的伸手可达范围、设备操作面板的安装高度是否在舒适操作区间、检修门开启后的内部空间是否能容纳人员侧身进入、安全通道预留宽度是否满足人员携带工具通行的要求。

　　设计过程中特意简化了非必要的曲面细节，没有做毛发、衣物褶皱这类对空间校核无意义的特征，整体外轮廓保持光滑连续的封闭实体，在做干涉检查时不会因为细碎曲面出现误判，同时肢体之间的连接位置做了过渡处理，转动肢体时不会出现实体穿模的问题，手部的结构保留了手掌与手指的基本轮廓，能够模拟抓握工具、触碰操作按钮的状态，不需要额外添加手部附件就能完成基础的操作可达性验证。在实际工程应用里，这类假人模型还可以配合人体工学分析插件，快速计算不同作业姿态下的关节受力情况，用来优化装配工位的物料摆放位置，减少作业人员长期重复动作带来的职业损伤，也能用来验证安全防护栏的高度是否能避免人员误碰运动部件、应急逃生通道的宽度是否满足人员快速疏散的要求。

　　不同于展示用的高精度人体雕塑模型，这个结构的所有尺寸基准都建立在人体测量学的统计数据上，没有做艺术化的身形夸张，各肢体的比例完全符合成年男性的平均身形特征，导入不同的三维装配环境时，不需要额外缩放就能直接匹配1:1的工程场景比例，肢体分段的命名规则遵循通用的机械装配体命名逻辑，方便设计人员快速选中需要调整的肢体部分，调整姿态后可以直接锁定各分段的相对位置，保存为特定作业姿态的假人文件，供后续同类型工位设计直接调用。足部的结构做了平底简化，模拟穿工作鞋的状态，足底平面完全贴合装配体的基准地面，不会出现站立状态下足底悬空或者穿入地面的问题，在做站立作业场景的校核时，只需要将假人足底与地面基准添加重合配合就能完成定位，不需要反复调整高度位置。
