轿车用鼓式制动结构三维设计

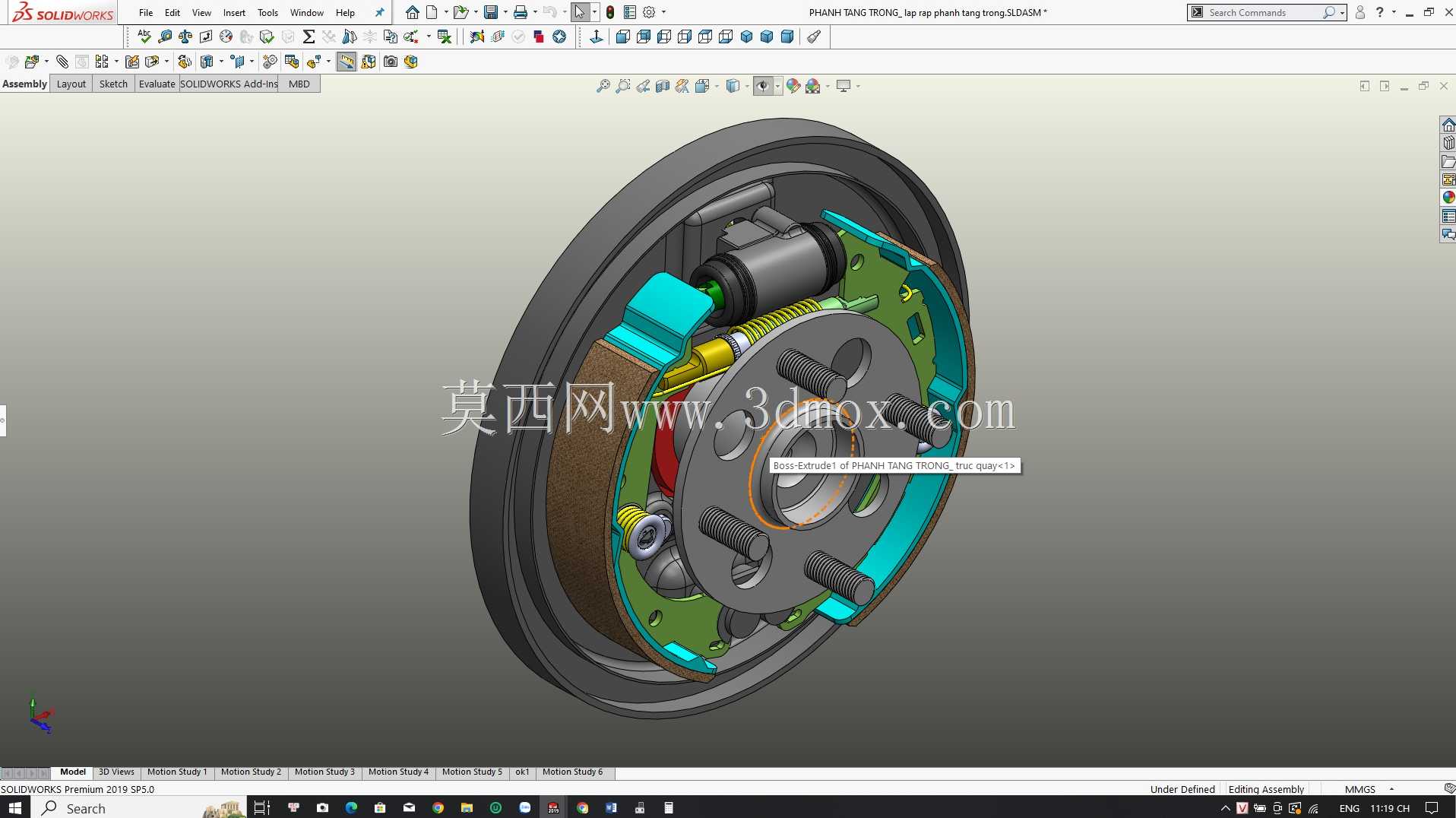

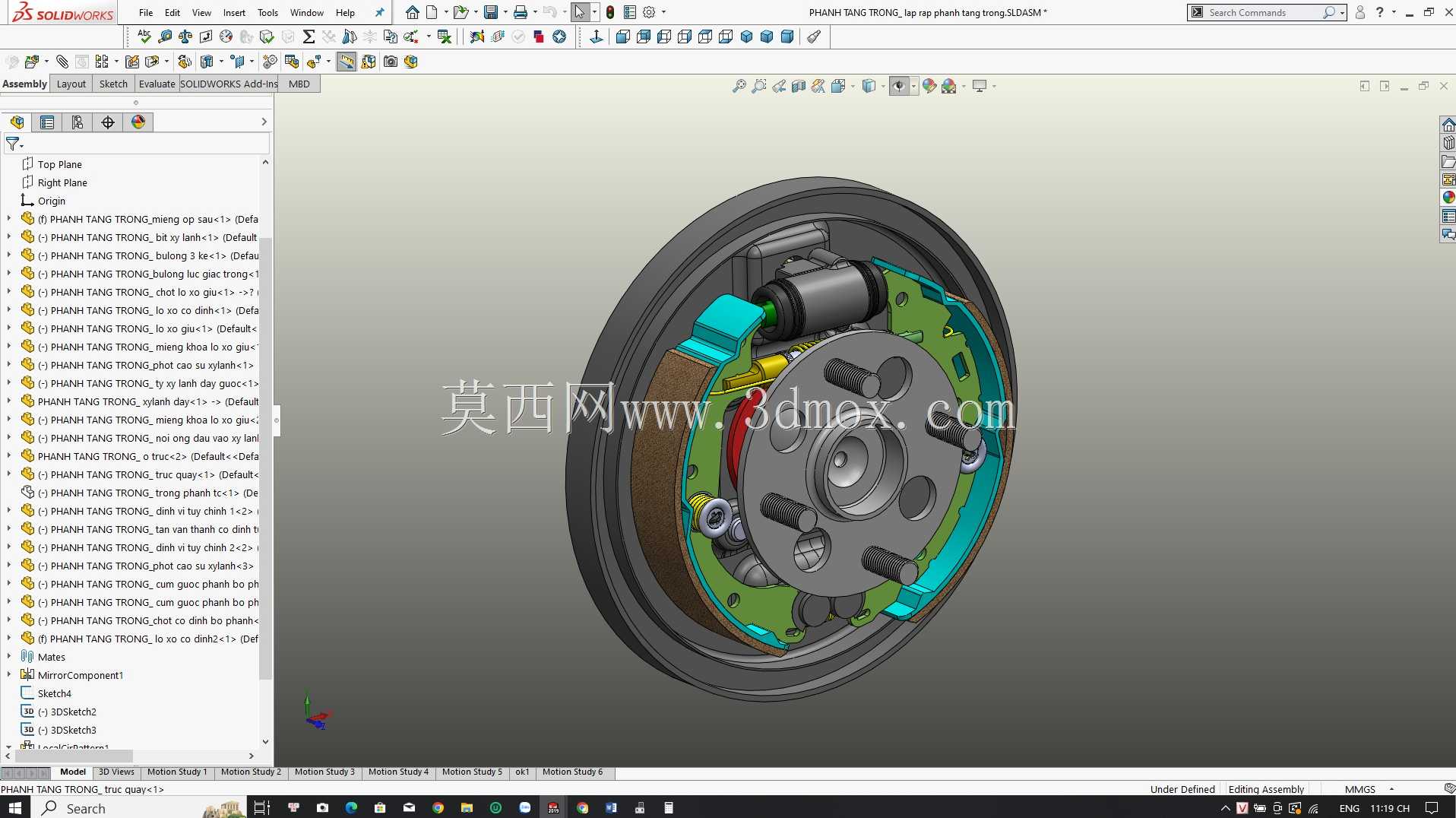

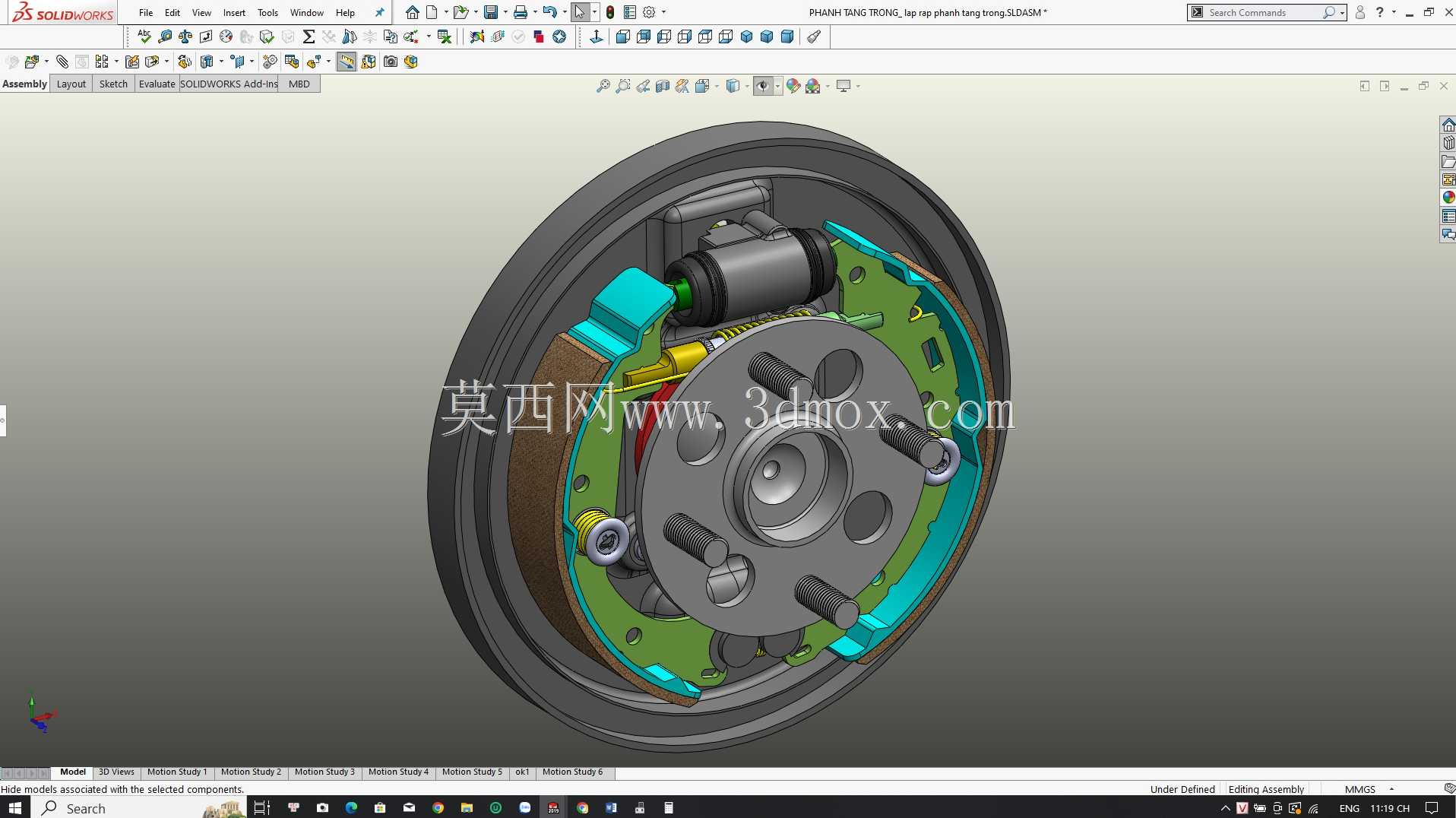

在乘用车底盘制动系统的选型与结构设计环节，鼓式制动器凭借制动力矩储备充足、结构密封性能好、低速重载工况下制动稳定性强的特点，至今仍在经济型轿车后轮、商用车辆的制动回路中占据稳定应用份额。这套鼓式制动结构的三维建模过程，完全围绕实车装配的边界条件展开，建模初期先锚定制动鼓的内圆柱工作面作为核心基准，所有内部构件的装配关系都以该工作面的径向、轴向尺寸为参照推导，避免后续装配出现制动蹄片与鼓体内壁偏磨的问题。

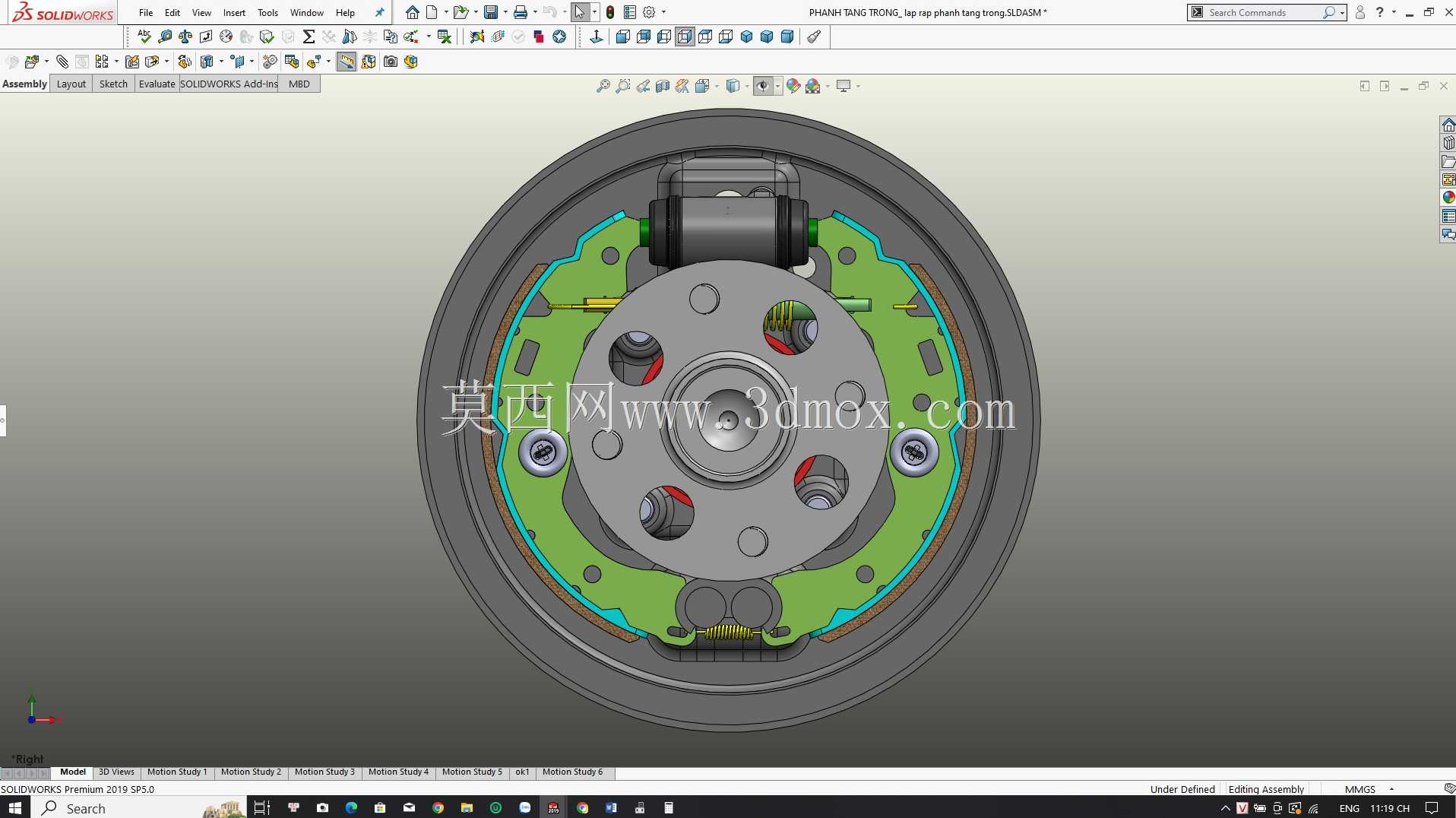

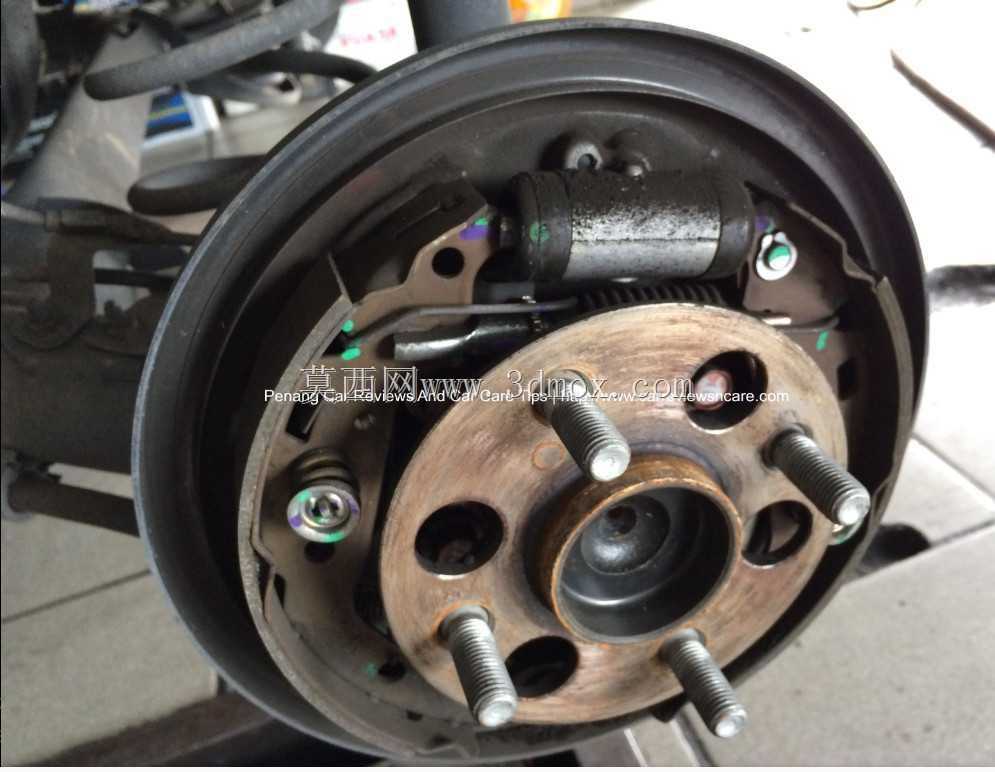

从实际装车场景来看，这类鼓式制动器多布置在车辆非转向驱动轮的轮端，制动时轮缸在液压作用下推动两侧制动蹄向外张开，让铆接在蹄片上的摩擦衬片紧紧压靠在制动鼓内圆柱面上，通过摩擦力矩阻碍车轮转动，实现车辆减速或驻车。结构设计上特意保留了鼓式结构的封闭腔体特征，能大幅减少泥水、砂石等路面对摩擦副的侵蚀，对比盘式制动器，在非铺装路面行驶时摩擦衬片的磨损速率能降低近三成，后期维护的衬片更换周期也更长。

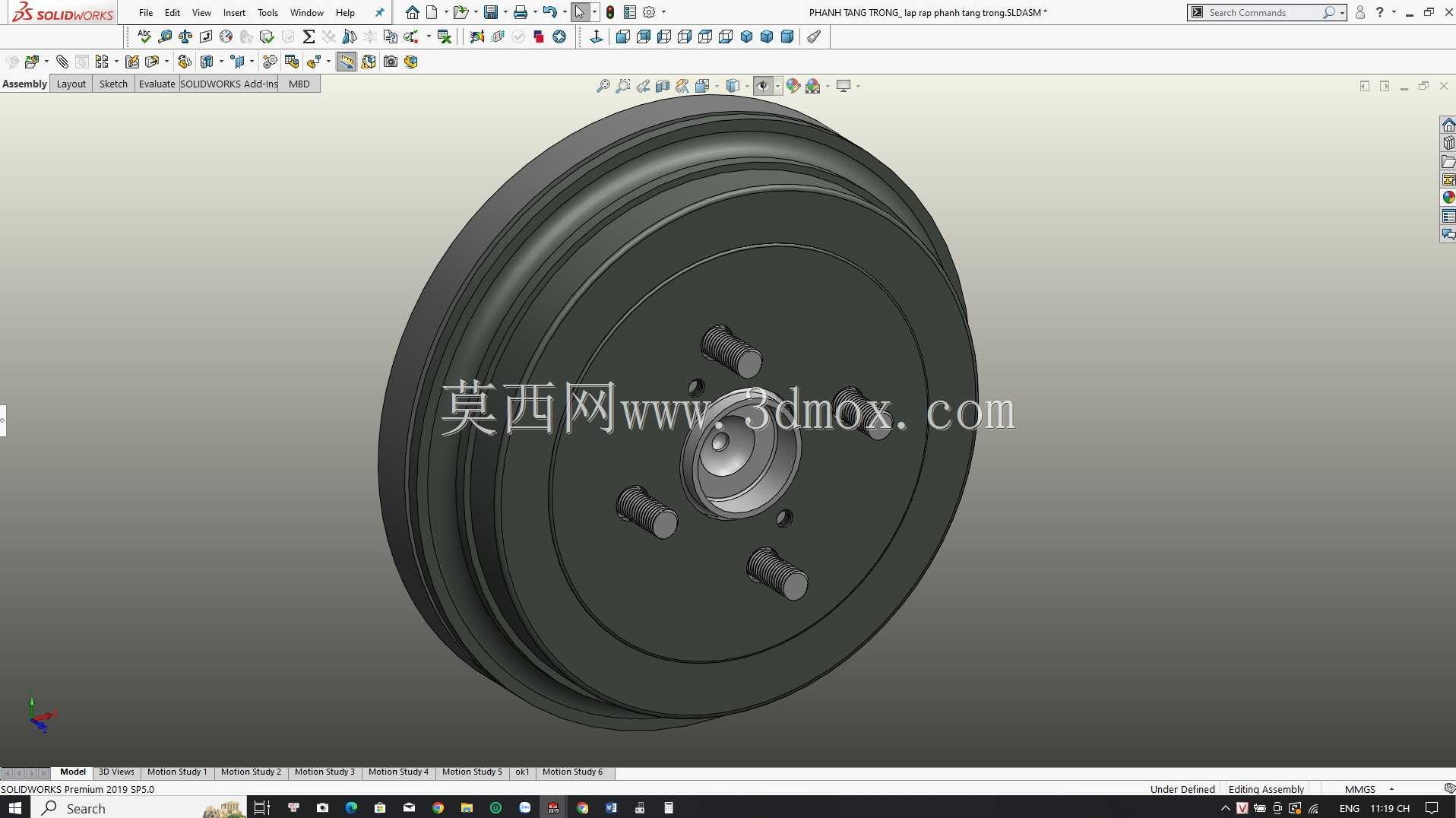

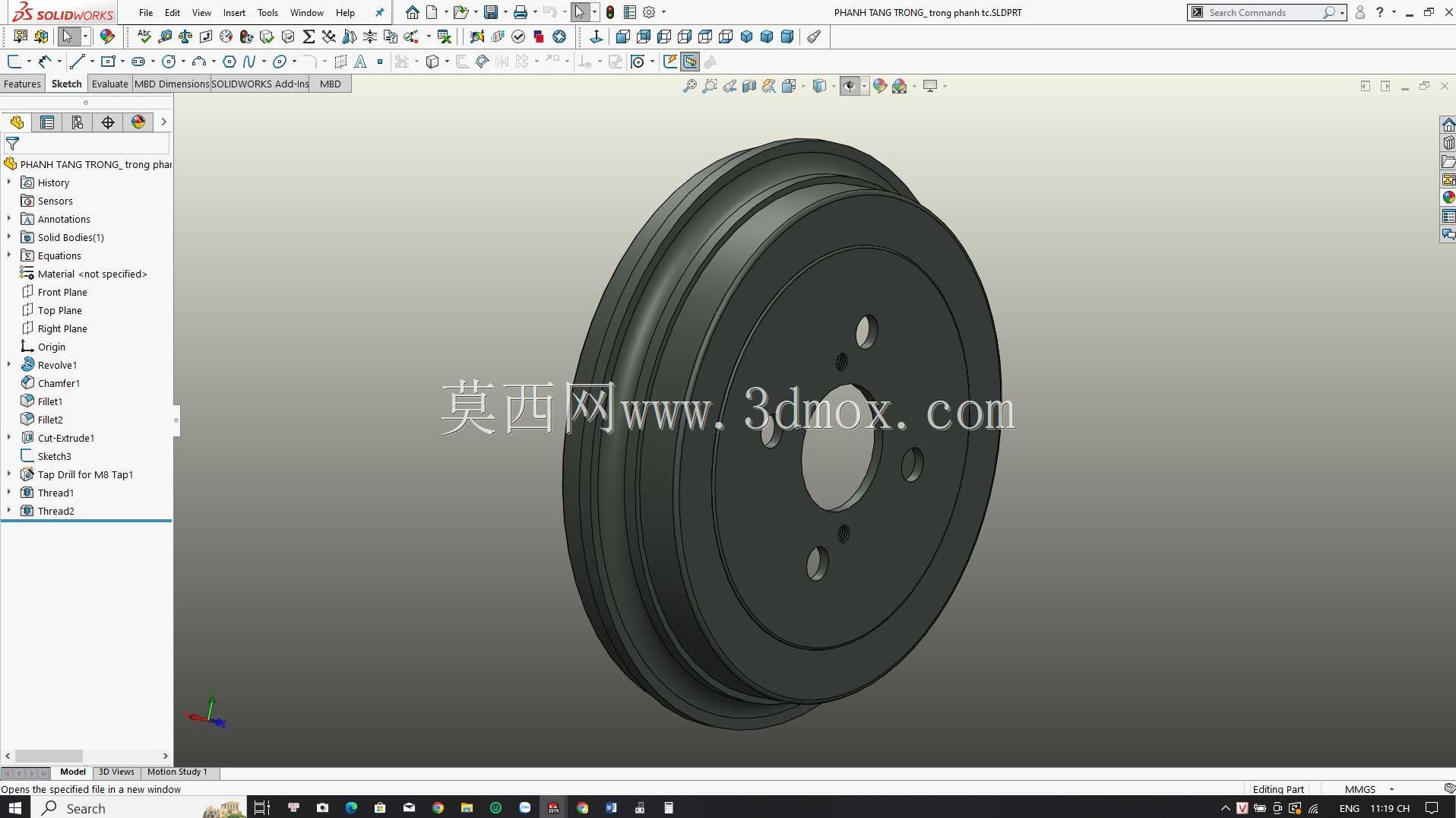

建模过程中对安装边界的处理完全贴合实车装配逻辑：制动鼓的中心定位孔与轮毂轴的配合公差按照过渡配合设计，周边的螺栓过孔位置严格匹配轮毂的安装孔位分布，确保装车时无需额外修配即可完成定位；制动底板的固定端预留了与转向节/后桥法兰对接的安装平面，平面上的定位销孔位置与实车基准完全对齐，避免制动底板在长期制动力矩冲击下出现移位。内部的制动蹄支撑销位置经过反复校核，保证蹄片张开时的回转中心与设计值一致，让摩擦衬片整个工作面能均匀贴合制动鼓内壁，避免局部接触导致的制动力不足、衬片偏磨过热等问题。

功能特性层面，这套结构集成了行车制动与驻车制动的双重功能，除了行车时的液压促动结构外，还预留了驻车制动拉臂的安装位置，拉臂的运动行程按照实车手刹的操作行程设计，确保驻车时能可靠锁止蹄片位置，满足坡道驻车的力矩要求。回位弹簧的安装位也做了细节处理，弹簧挂点的位置经过运动仿真验证，制动解除时能带动两侧蹄片快速回位，避免拖磨导致的行驶阻力增大、摩擦片异常损耗。

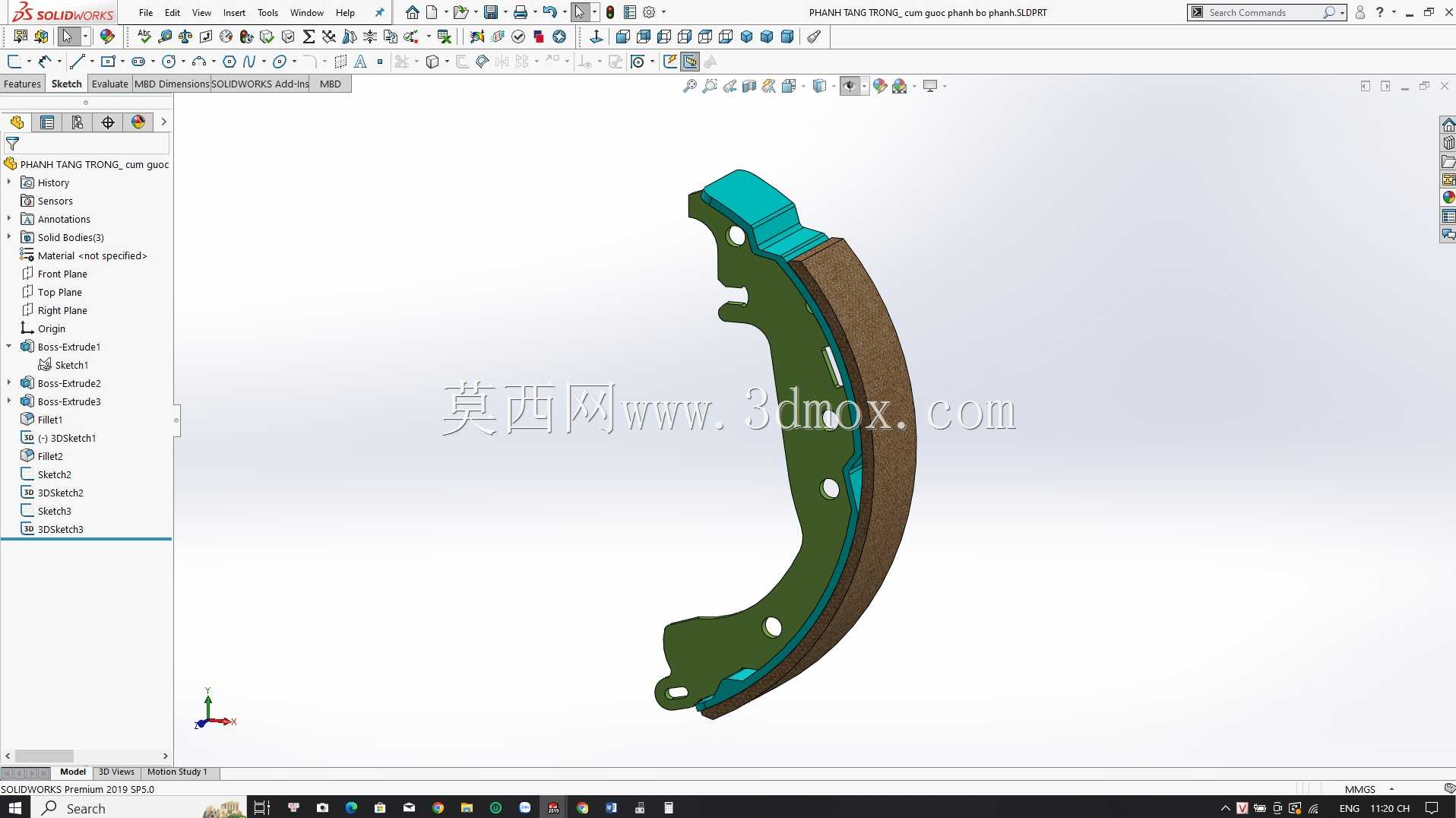

从结构细节来看，制动蹄的筋板厚度按照满载制动时的最大力矩做了刚度校核，避免大力制动时蹄片出现形变导致贴合面积下降；轮缸的安装座与制动底板做成一体化的加强结构，能承受液压促动时的反作用力，不会出现安装座开裂的问题。摩擦衬片的弧度与制动鼓内圆完全匹配，建模时特意预留了衬片磨损后的补偿间隙，匹配制动间隙自动调整臂的安装位，能在衬片磨损后自动维持合理的制动间隙，减少人工调整的维护工作量。

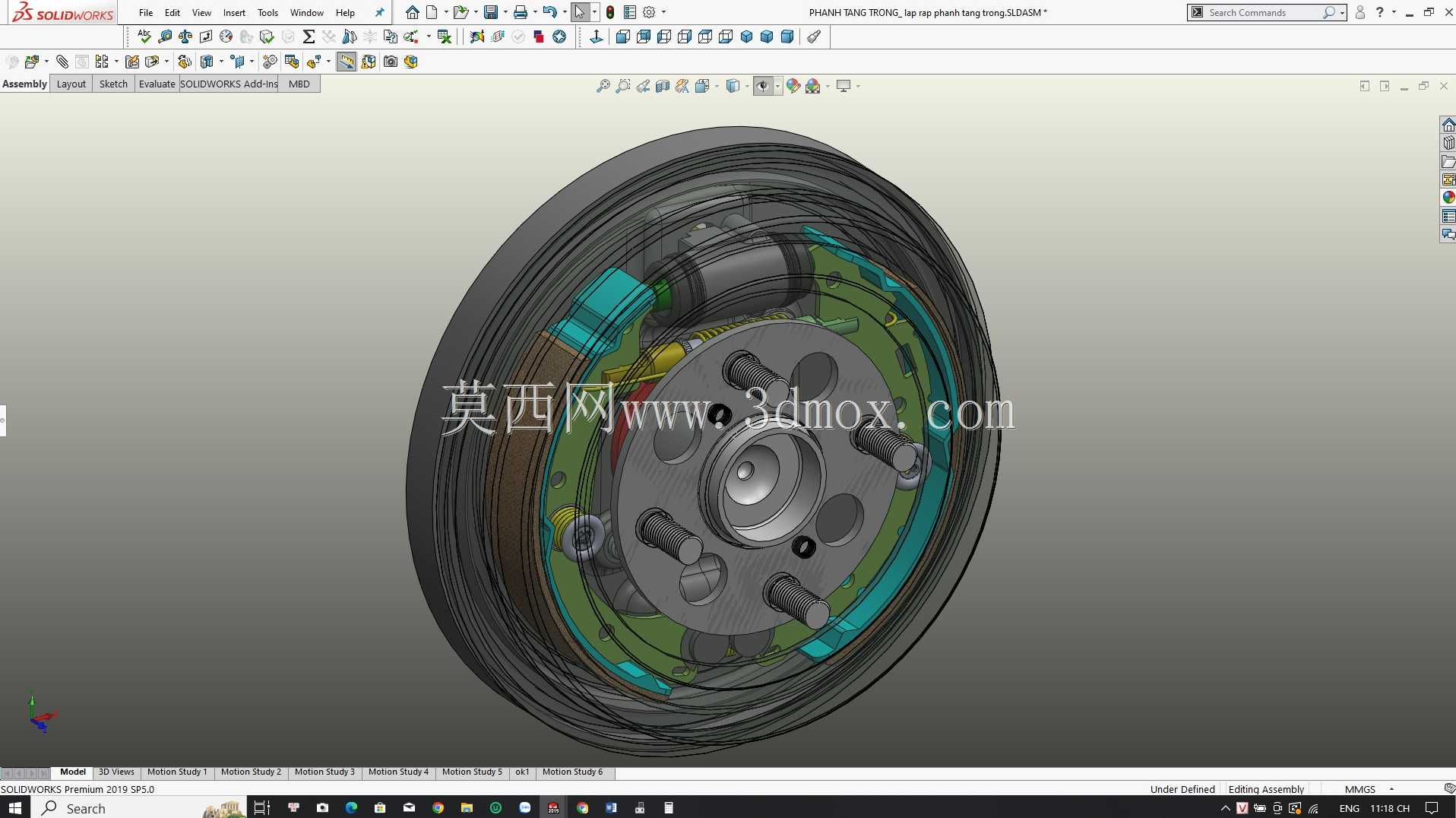

在三维建模的细节处理上，所有构件的倒角、圆角都按照实际机加工工艺要求设置，没有出现工艺无法实现的尖锐棱角；各个运动部件之间都预留了合理的运动间隙，避免制动过程中出现构件干涉卡滞。比如制动蹄与支撑销的配合间隙、轮缸活塞与缸体的活动间隙、拉臂与周边构件的运动间隙，都经过运动仿真逐一验证，确保整个制动动作顺畅无卡滞。

对于从事底盘结构设计、制动系统选型的工程师而言，这套三维模型能直接用于制动系统的布局校核、装配干涉检查，也可以作为同类型制动器设计的结构参考，通过拆解模型的装配关系，可以快速理解鼓式制动器的力传递路径、各个构件的功能定位，缩短同类产品的开发建模周期。
