教学实训用气动鼓式制动装置结构展示

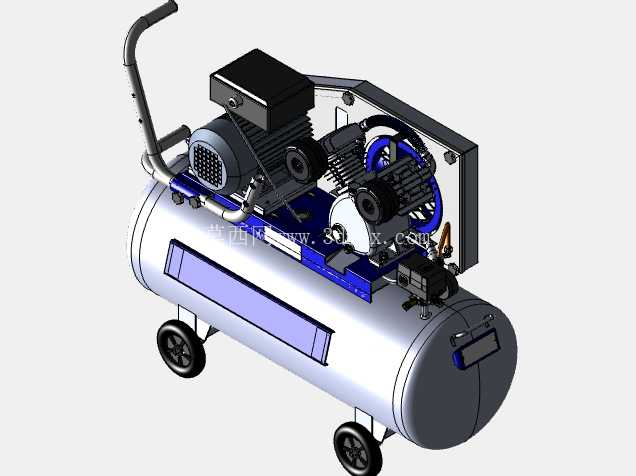

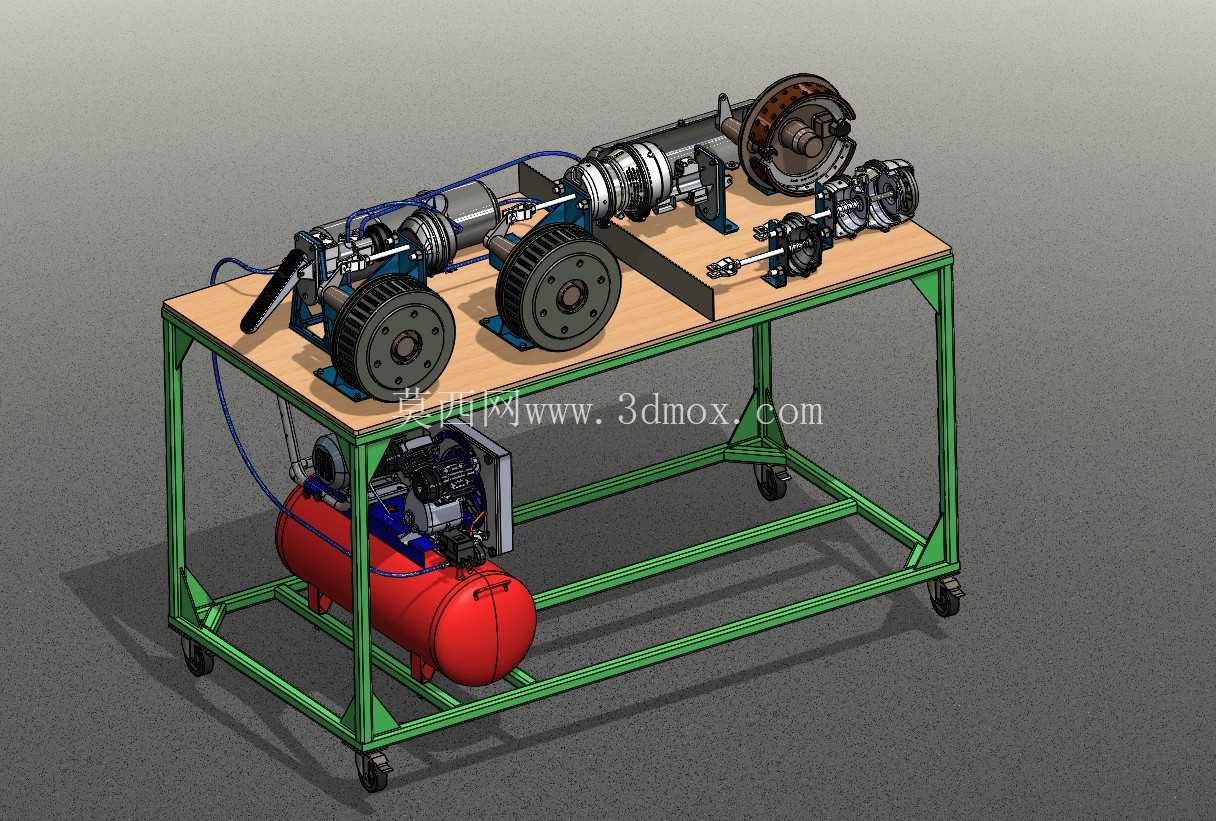

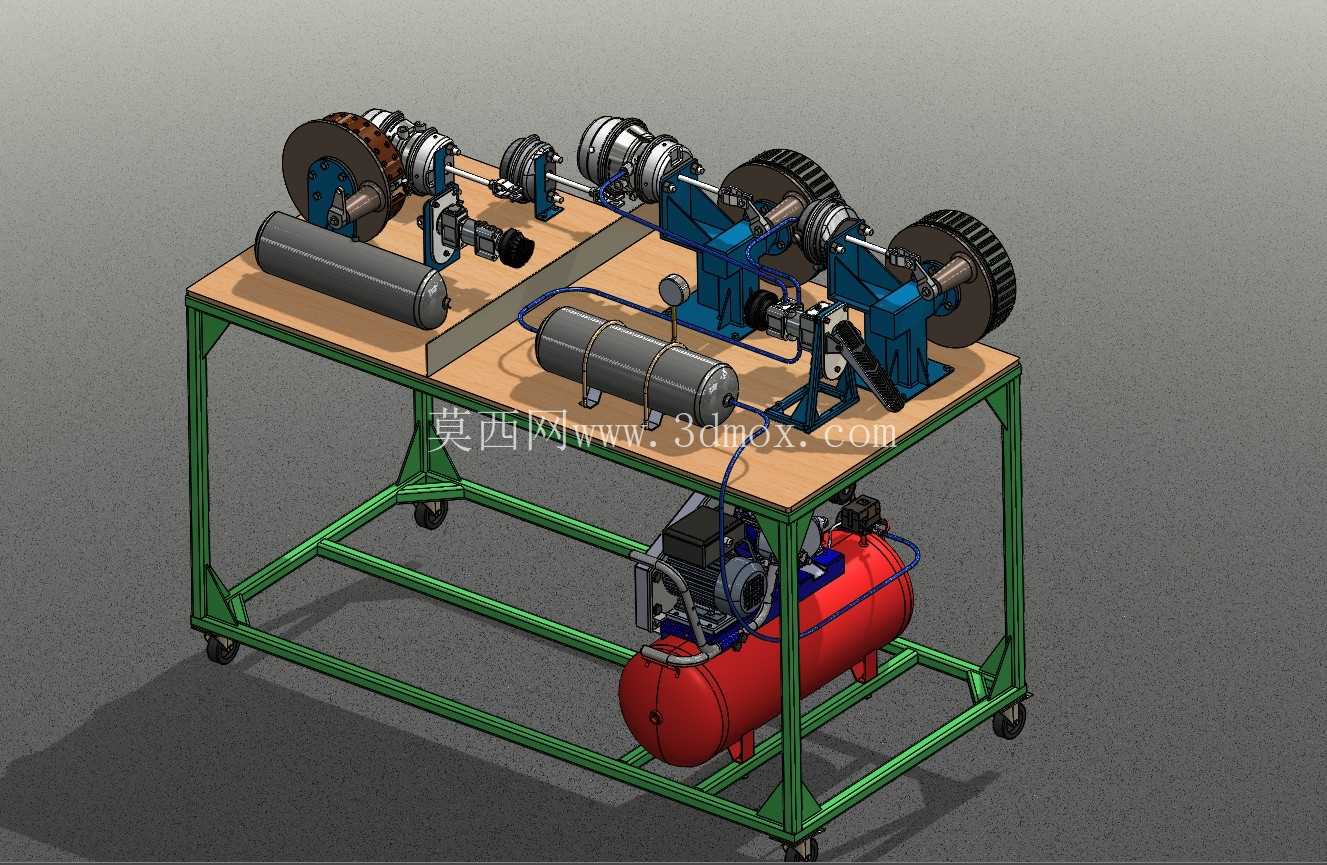

　　这套气动鼓式制动装置的三维结构，完整还原了气压驱动鼓式制动器的整套工作链路，从气源发生单元到执行制动端的所有零部件均做了等比例建模还原，常被用于汽车维修实训、制动系统原理教学场景，也可作为商用车气制动系统选型阶段的结构参考样本。整套装置搭载在带脚轮的移动台架上，台架采用方管焊接框架结构，下层预留空间放置空气压缩机作为气源供给单元，上层木质台面用于固定制动执行组件、传动演示组件与气路控制元件，台架整体高度适配站立操作与观察需求，底部万向脚轮带锁止结构，可在实训场地内灵活移动，锁止后能保证演示操作时的结构稳定性，不会因气路振动出现台架移位问题。

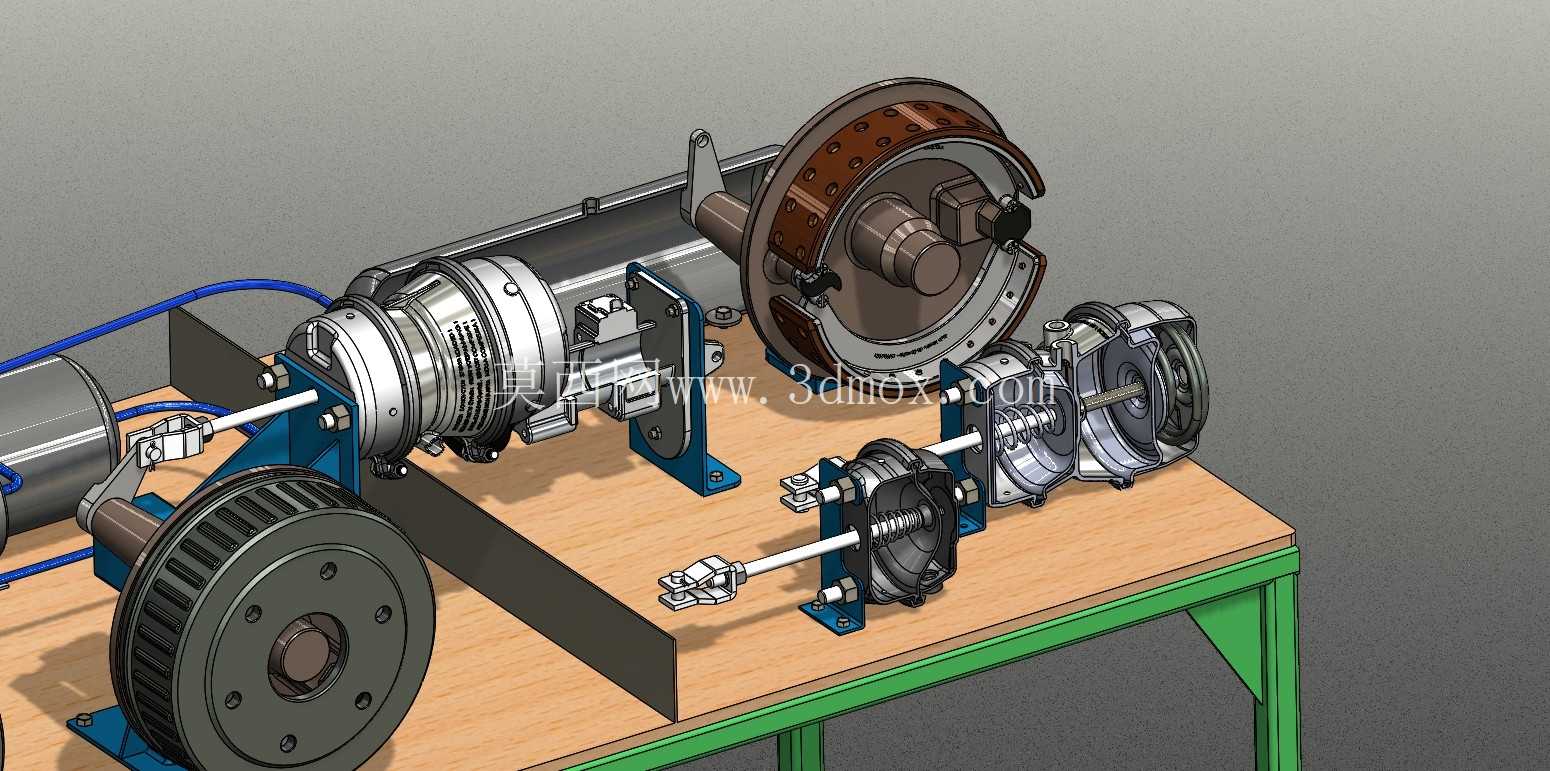

　　从功能实现逻辑来看，装置核心的鼓式制动执行端，完全复刻了商用车辆常用的领从蹄式鼓式制动器结构，制动鼓与传动演示轴系同轴连接，气室推杆连接制动调整臂，当压缩空气进入制动气室时，推杆伸出带动调整臂转动凸轮轴，将两个制动蹄向外撑开，摩擦片压紧制动鼓内圆柱面实现制动动作，断气时回位弹簧拉动制动蹄复位，解除制动状态。台面上还布置了多组不同规格的制动器拆解展示件，可直观观察制动蹄摩擦片磨损极限位置、凸轮轴磨损面、回位弹簧安装位等日常检修需要关注的结构细节，气路部分采用透明气动软管连接，可清晰看到气路走向，搭配手动控制阀可模拟不同制动强度下的气路压力变化对应的制动效果。

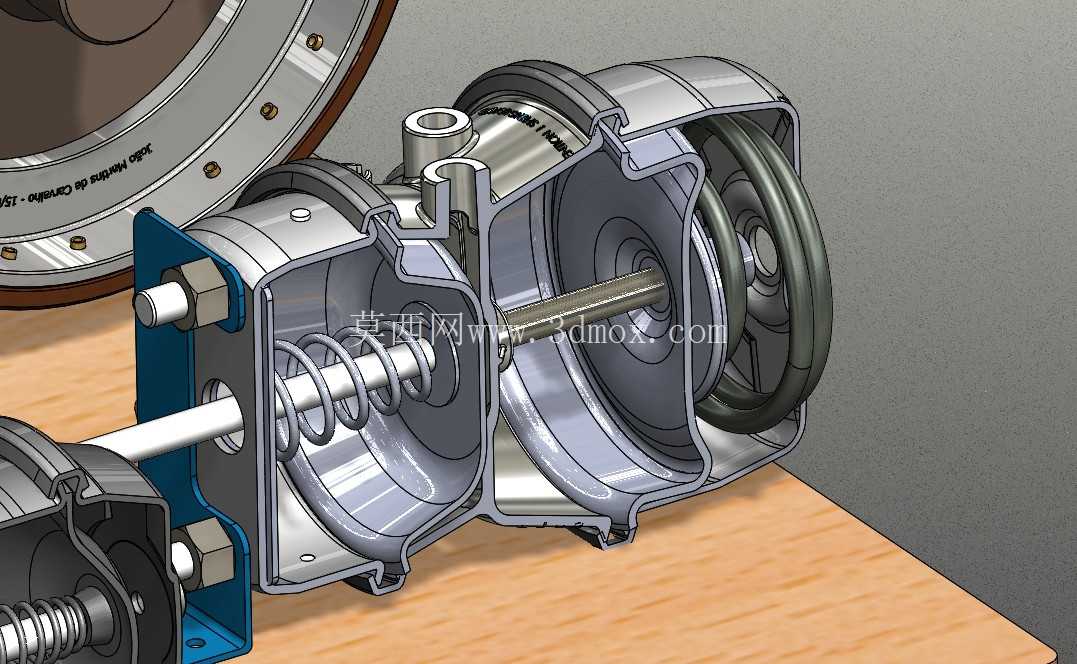

　　设计层面上，整套装置没有采用实车底盘的安装布局，而是将所有功能组件做了可视化排布，把原本隐藏在车桥内部的制动凸轮机构、气室传动路径全部外露，避免实车结构中底盘部件遮挡观察视线的问题，所有运动副均保留了实际的装配间隙，建模时还原了制动蹄与制动鼓之间的标准调整间隙，气室的行程参数也与实车常用的膜片式制动气室保持一致，不会出现原理演示与实际结构脱节的问题。安装边界方面，台架框架的立柱与横梁连接位置预留了标准安装孔位，上层台面的组件固定采用T型槽螺栓压紧方式，可根据教学需求调整各组件的安装位置，也可拓展加装ABS阀组、制动间隙自动调整臂等其他气制动组件，气源部分的空压机与台架采用减震垫连接，可降低空压机运行时的振动传递到上层演示台面，避免振动导致气路接头松动。

　　从结构细节来看，制动鼓的散热筋结构、制动蹄的摩擦片铆接点位、凸轮轴的花键连接结构、调整臂的蜗杆自锁结构均做了精细化建模，没有做简化省略，可直接用于拆解演示制动间隙的手动调整流程，也可通过运动仿真模拟不同踏板行程下的制动力传递过程，帮助学习者理解气制动系统相比液压制动的力矩放大特性、响应速度差异，以及日常维护中需要检查的密封点位、磨损部件位置。这套结构没有集成复杂的电控单元，全部采用纯气动与机械结构实现制动功能，结构可靠性高，故障点直观，非常适合作为入门级的制动系统教学载体，也可作为商用车制动系统改装时的结构布局参考，核对气路走向与部件安装空间是否存在干涉问题。
