弧形多工位输送导向定位装置结构

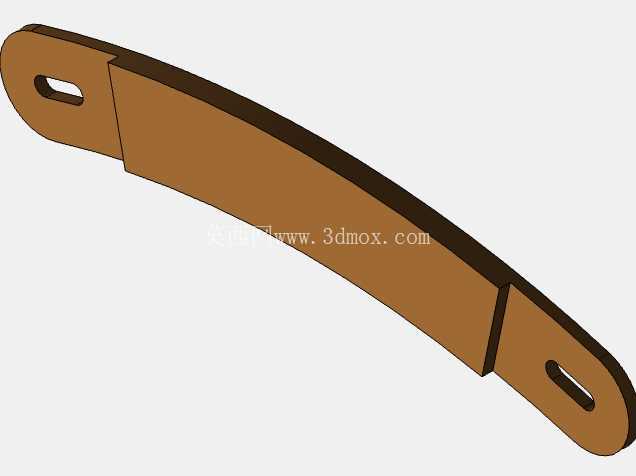

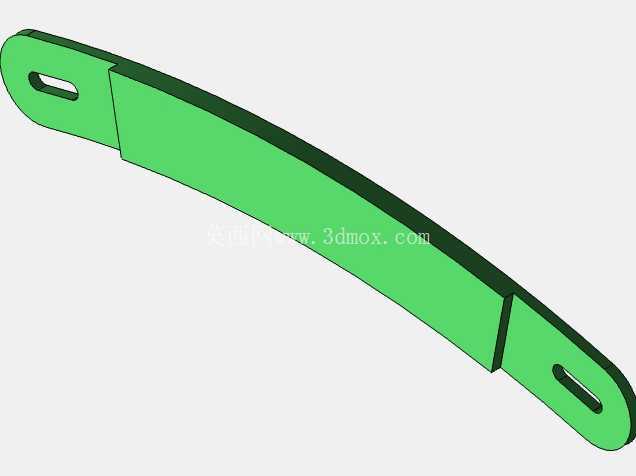

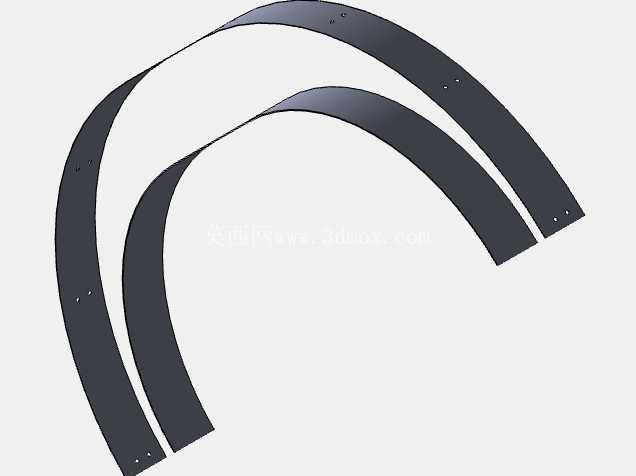

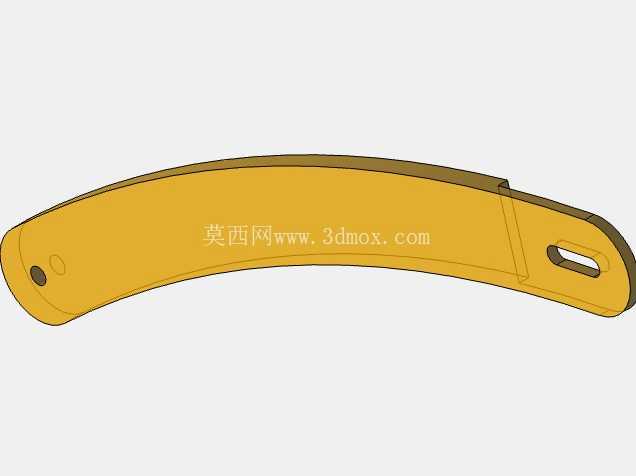

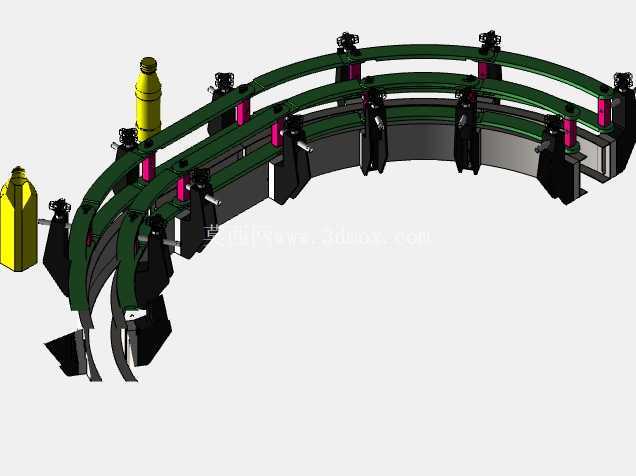

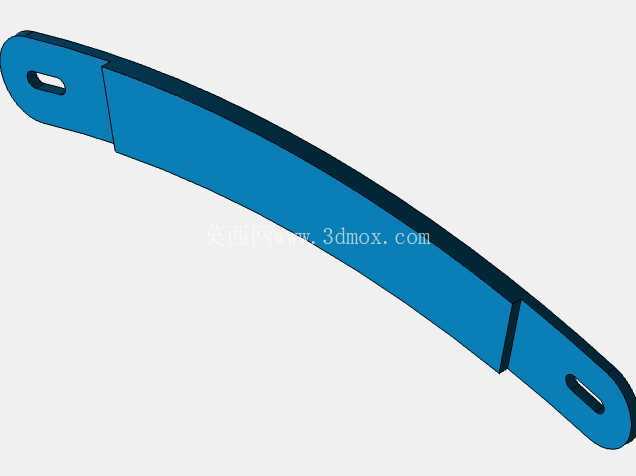

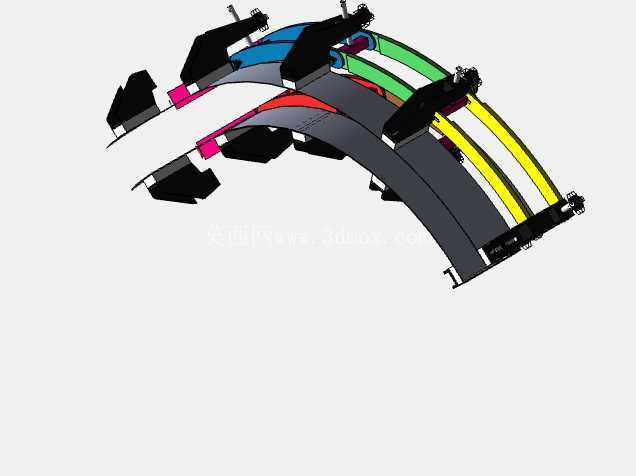

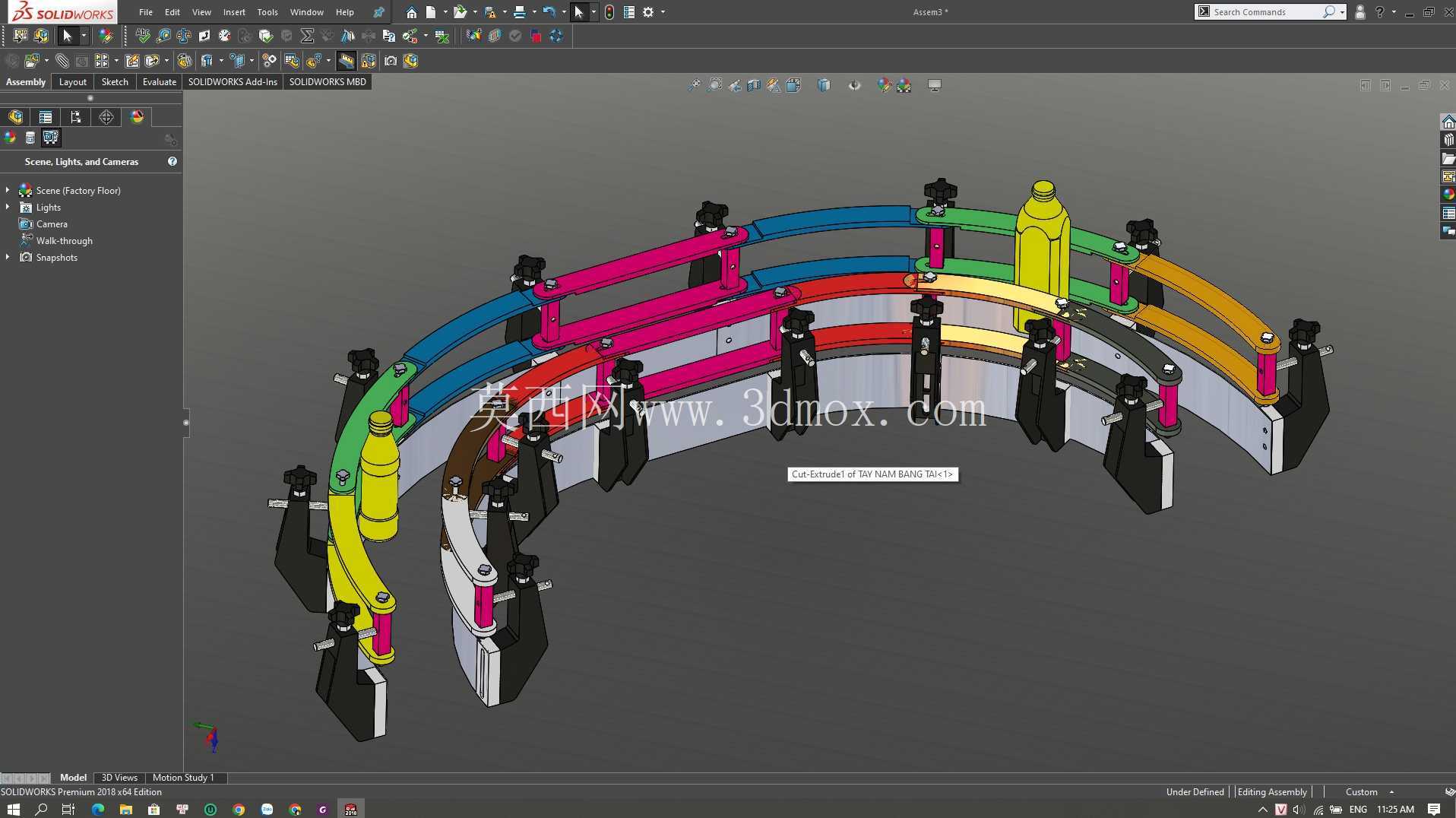

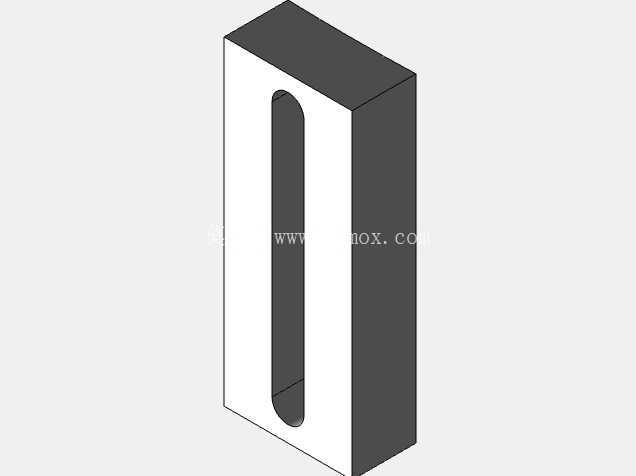

　　这套弧形输送导向结构，主要应用在环形布局的铸造生产线工位转序环节，适配压铸、浇铸后工件在不同工序间的弧形路径转运导向需求，解决直线输送无法适配环形工位排布的空间局限问题，常见于缸体、小型结构件铸造车间的工序流转单元，可衔接上料、冷却、去毛刺、检测多个工位的转移动作。从结构设计逻辑来看，整体采用分段式弧形梁拼接的架构，不同色彩区分的弧形梁段对应不同的工位对接区间，每段梁体上配置独立的弹性压持定位组件，组件底部带仿形夹持块，可匹配对应工位工件的外形轮廓，在输送过程中对工件进行侧向与垂向的限位，避免弧形路径输送时工件因离心力出现偏移、脱落的问题。

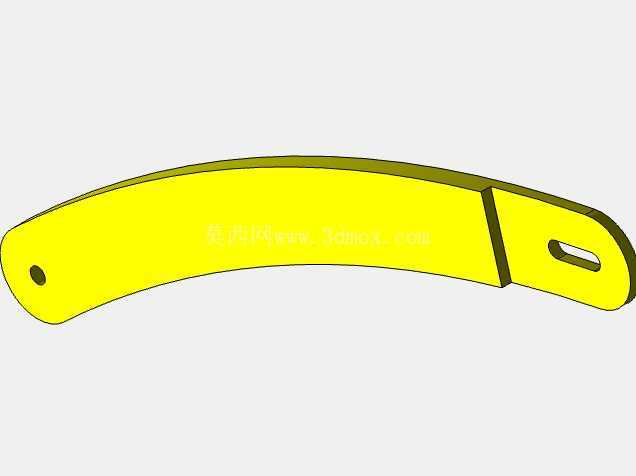

　　设计时优先考虑了安装边界的适配性，整体弧形结构的曲率半径可根据车间工位排布的环形半径做参数化调整，单段梁体的安装孔位采用等间距排布，可直接对接现有生产线的型材支架，不需要额外做安装基面的大规模改造，梁体本身采用轻量化的槽型截面设计，在保证结构刚性的前提下降低整体自重，减少支撑结构的负载。导向组件上的压持单元采用弹簧预紧结构，压头带耐磨非金属衬层，接触工件时不会刮伤铸造件的毛坯表面，同时可适配一定尺寸范围内的工件偏差，不需要针对每批次工件的微小尺寸差调整夹持行程，降低现场调试的工作量。

　　弧形梁的内侧预留了润滑管路与传感器走线的内置槽位，可集成位置检测传感器，实时反馈每个夹持位的工件到位状态，对接生产线的控制系统实现工位间的动作联锁，避免出现空工位输送或者工件漏装的问题。从实际使用场景出发，这套结构可替代传统的转盘式多工位输送结构，相比转盘结构，弧形分段式的设计可根据车间的实际空间灵活调整输送路径的弧度，不需要预留完整的圆形安装空间，对于空间局促的老旧铸造车间改造适配性更强，同时分段梁体可单独拆卸更换，某一段出现磨损或者故障时不需要拆解整个输送机构，大幅缩短停机维护的时间。夹持单元的安装座采用快拆式设计，更换不同工件对应的仿形压块时，只需要松开两颗紧固螺钉即可完成更换，适配多品种小批量的铸造生产需求，转产时的工装切换时间可控制在半小时以内。结构设计时还考虑了铸造车间的恶劣工况，所有运动铰接位置都配置了防尘密封结构，避免铸造粉尘进入铰接缝隙造成卡滞，梁体表面做了喷塑防锈处理，可耐受车间内的切削液、脱模剂喷淋腐蚀，延长整体结构的使用寿命。

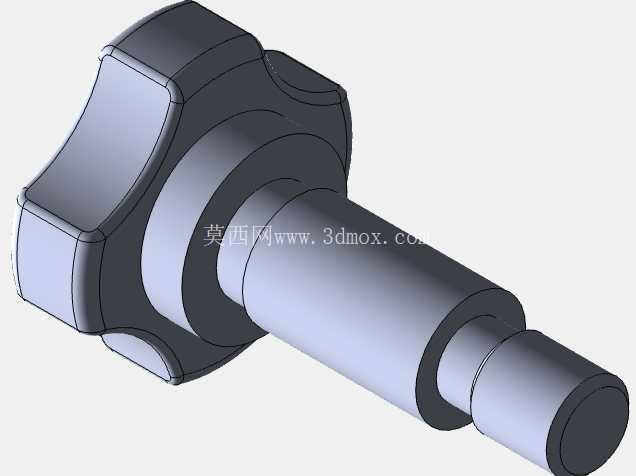

　　在安装尺寸方面，整体结构的安装基面高度可通过底部的支撑立柱做上下调整，调整范围覆盖常规铸造生产线的输送面高度差，两端的对接接口可直接衔接直线段输送轨道，不需要额外做过渡转接结构，弧形段的内圈预留了操作人员的通行空间，不会遮挡工位操作的作业面，方便操作人员在工位上完成工件的上下料与检查作业。每个夹持位的压持行程做了限位设计，最大张开量可满足常规小型铸造件的取放空间需求，压持力可通过尾部的调节螺母做微调，针对不同重量的工件调整合适的压持力，既保证输送过程的夹持稳定性，又不会因为压持力过大造成毛坯工件的变形。
