立式罐头封口缝合设备结构设计

这款立式封罐设备主要面向食品、日化等行业的金属罐封装工序，可适配不同规格的圆形马口铁罐、铝罐的卷边封口作业，常见于中小型罐头生产车间、饮品灌装生产线的末端封装工位，也可作为实验室小批量试制、定制化罐装产品生产的配套设备使用，能完成罐身与罐盖的咬合卷封，保证封装后的容器具备合格的密封性能，满足内容物长期存储的密封要求。

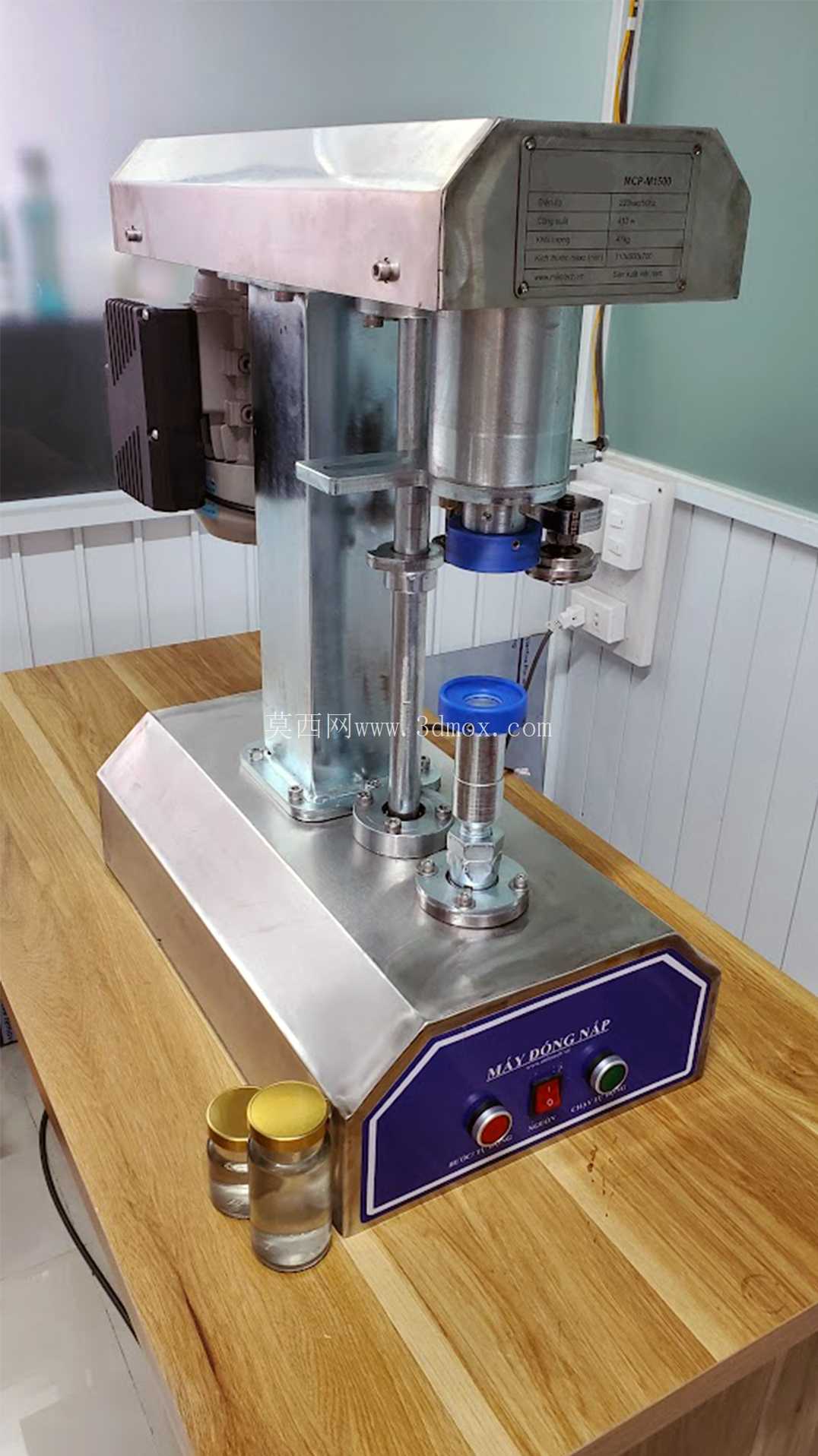

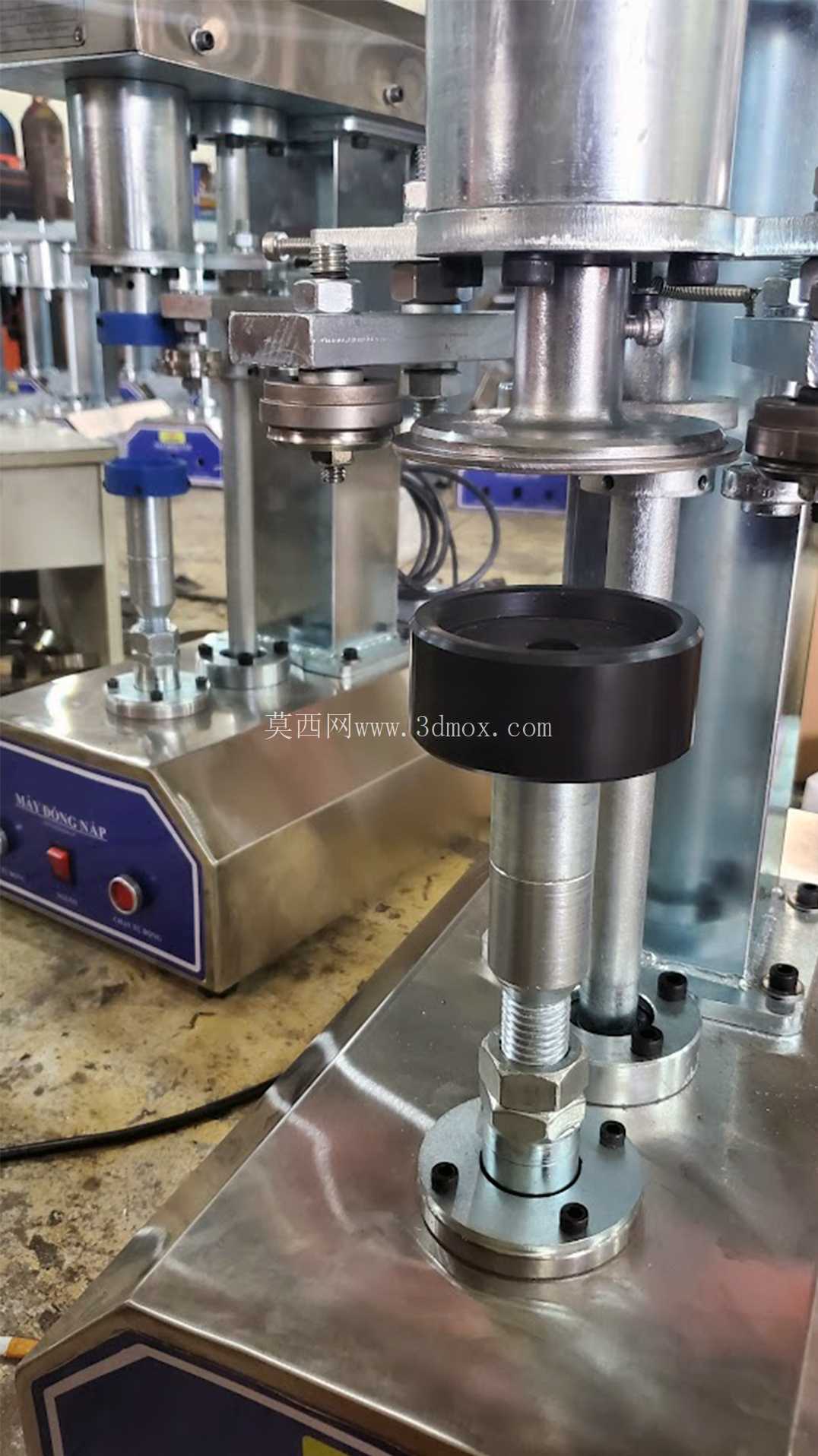

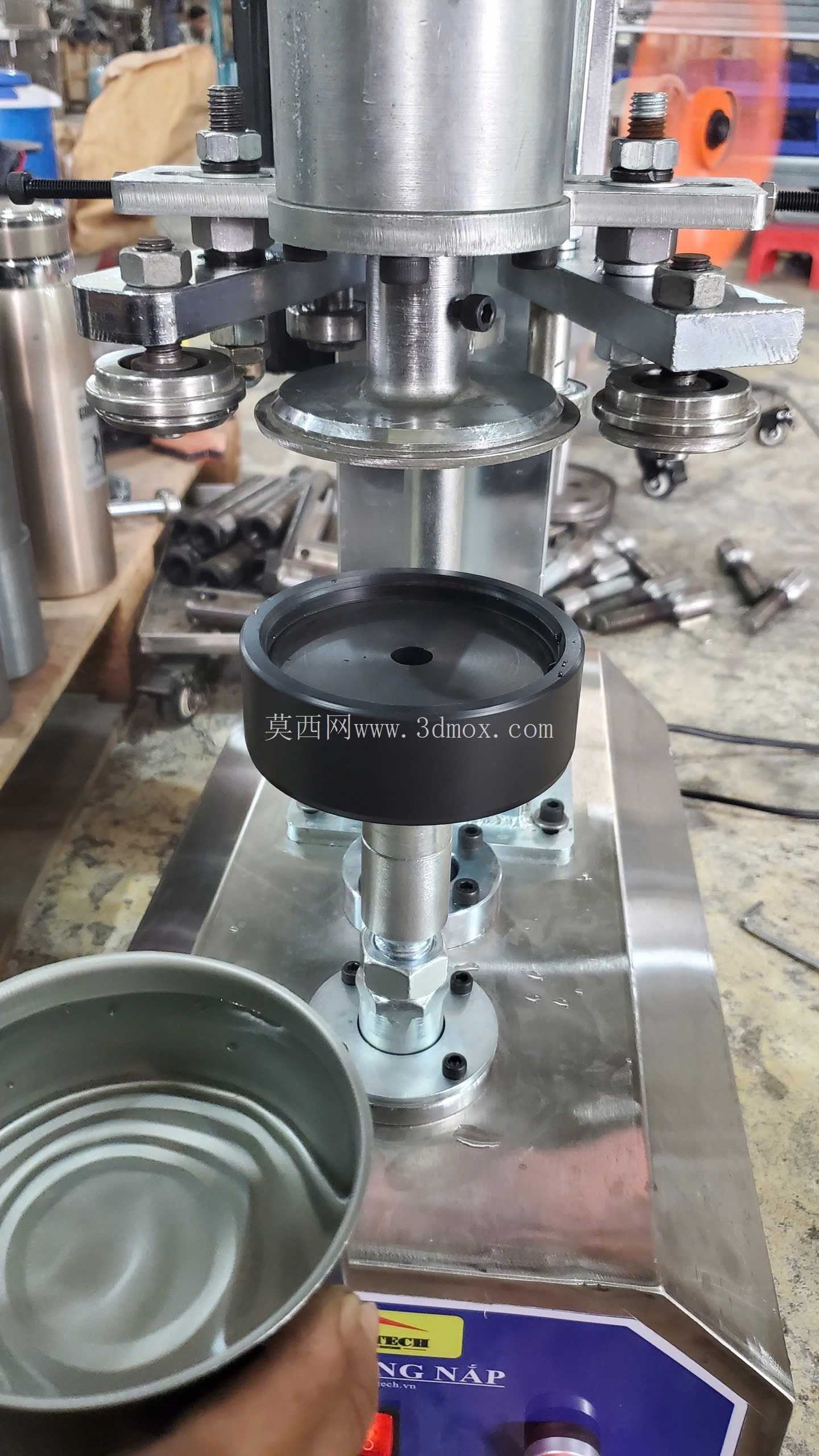

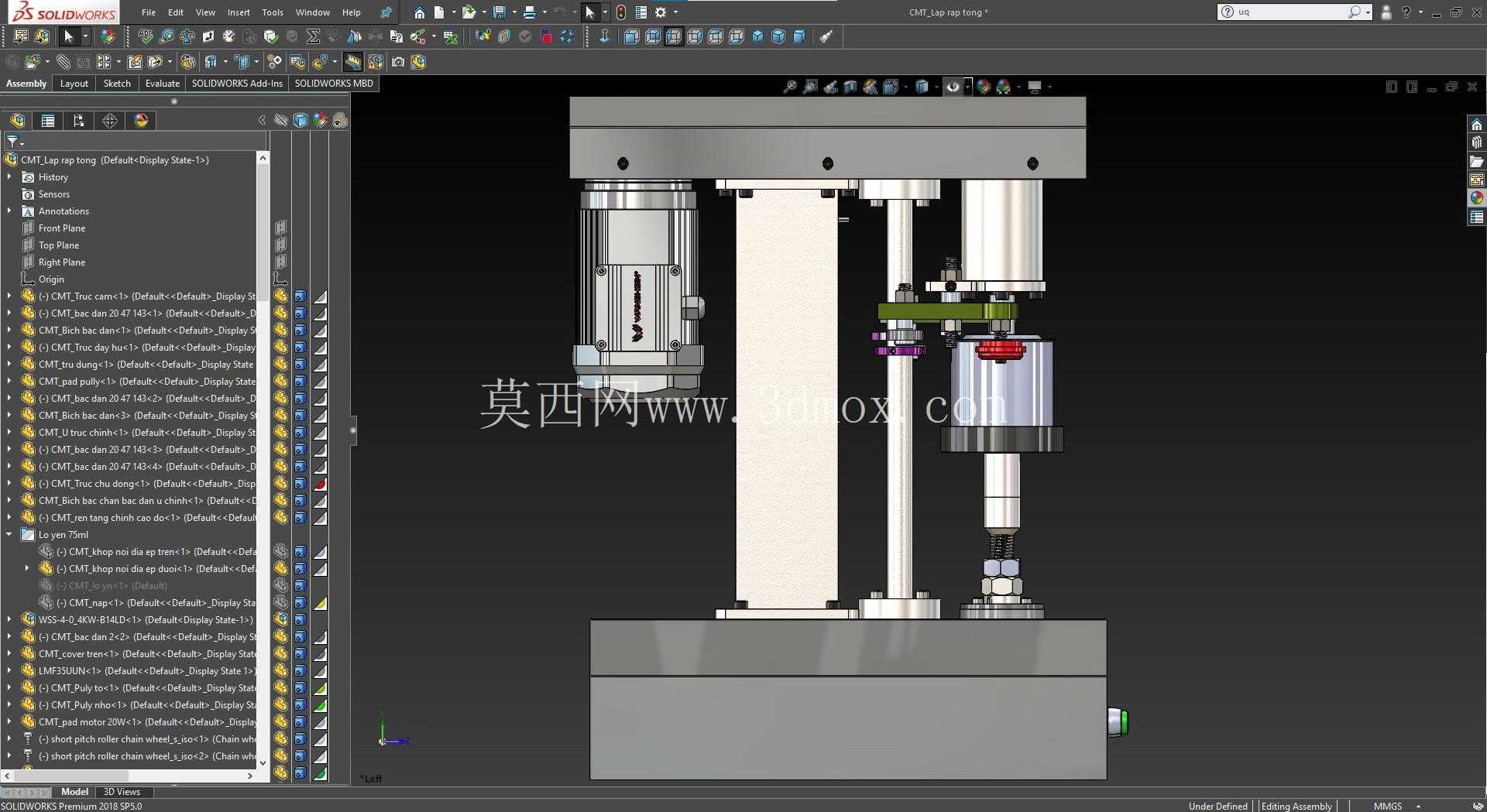

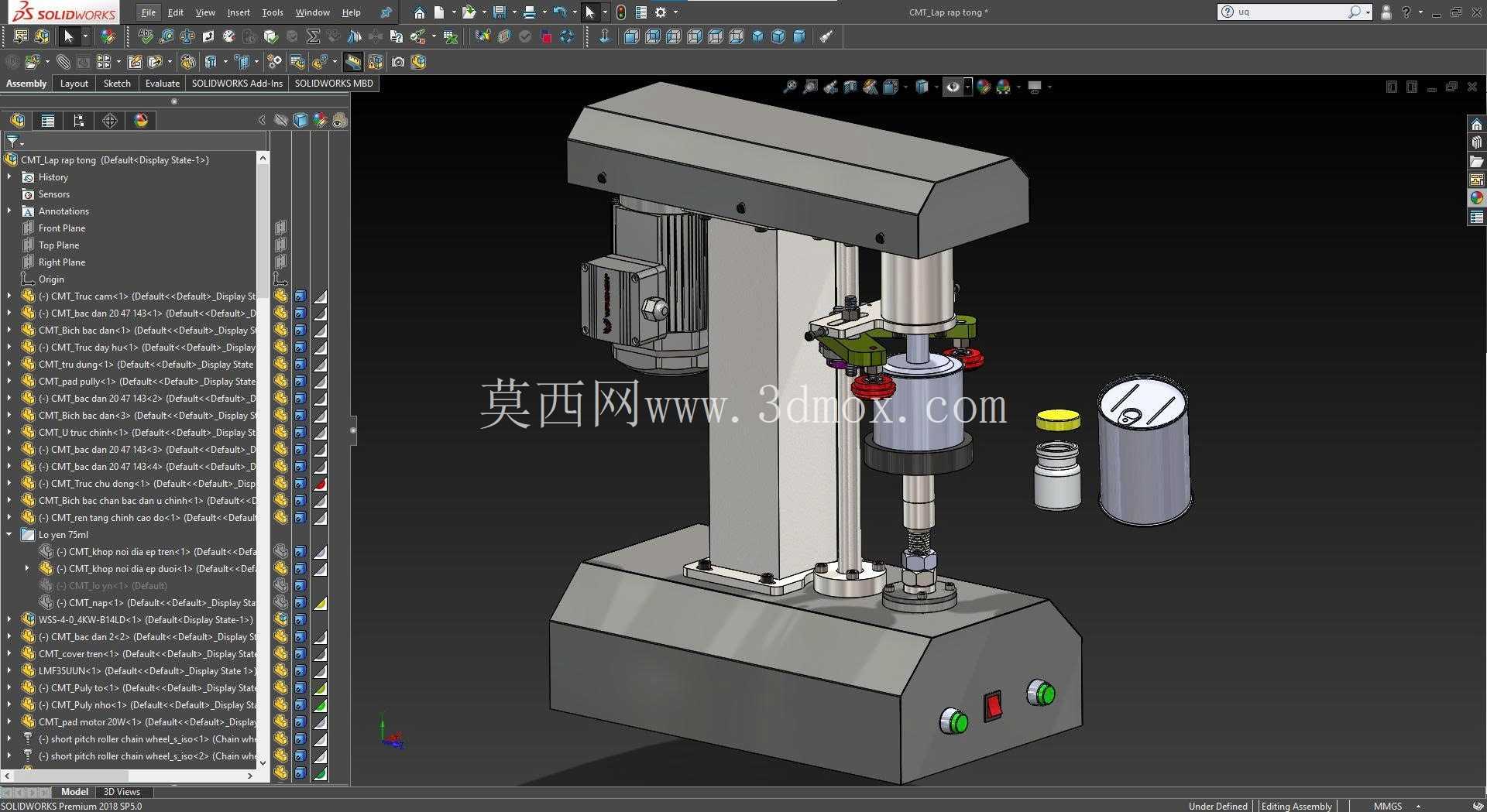

从结构布局来看，设备采用立式单立柱悬臂结构，底部为一体式铸造配重底座，底座上集成了设备启停控制按钮、电源开关与状态指示灯，安装时只需保证底座安装面水平，通过底部预留的地脚螺栓孔固定在车间地面即可，整体占地面积较小，对生产线排布的空间要求较低，可直接对接前段灌装、上盖工序的输送线，无需额外搭建过高的安装机架。立柱部分采用加厚矩形型钢焊接加工，表面做防锈喷塑处理，承担上部驱动组件、封罐执行头的全部载荷，立柱与底座之间通过定位销与高强度螺栓连接，保证长期运行过程中结构不会出现偏移晃动。上部悬臂内部集成了主驱动电机与传动齿轮组，动力通过竖直传动轴传递到下方的封罐机头，机头部分设置了卷封滚轮、压盖头、罐身定位夹具，工作时压盖头先将放置在罐口的罐盖压紧定位，随后卷封滚轮按照预设的进给轨迹完成两道卷封工序，让罐盖的卷边与罐身法兰紧密咬合，形成可靠的密封结构。

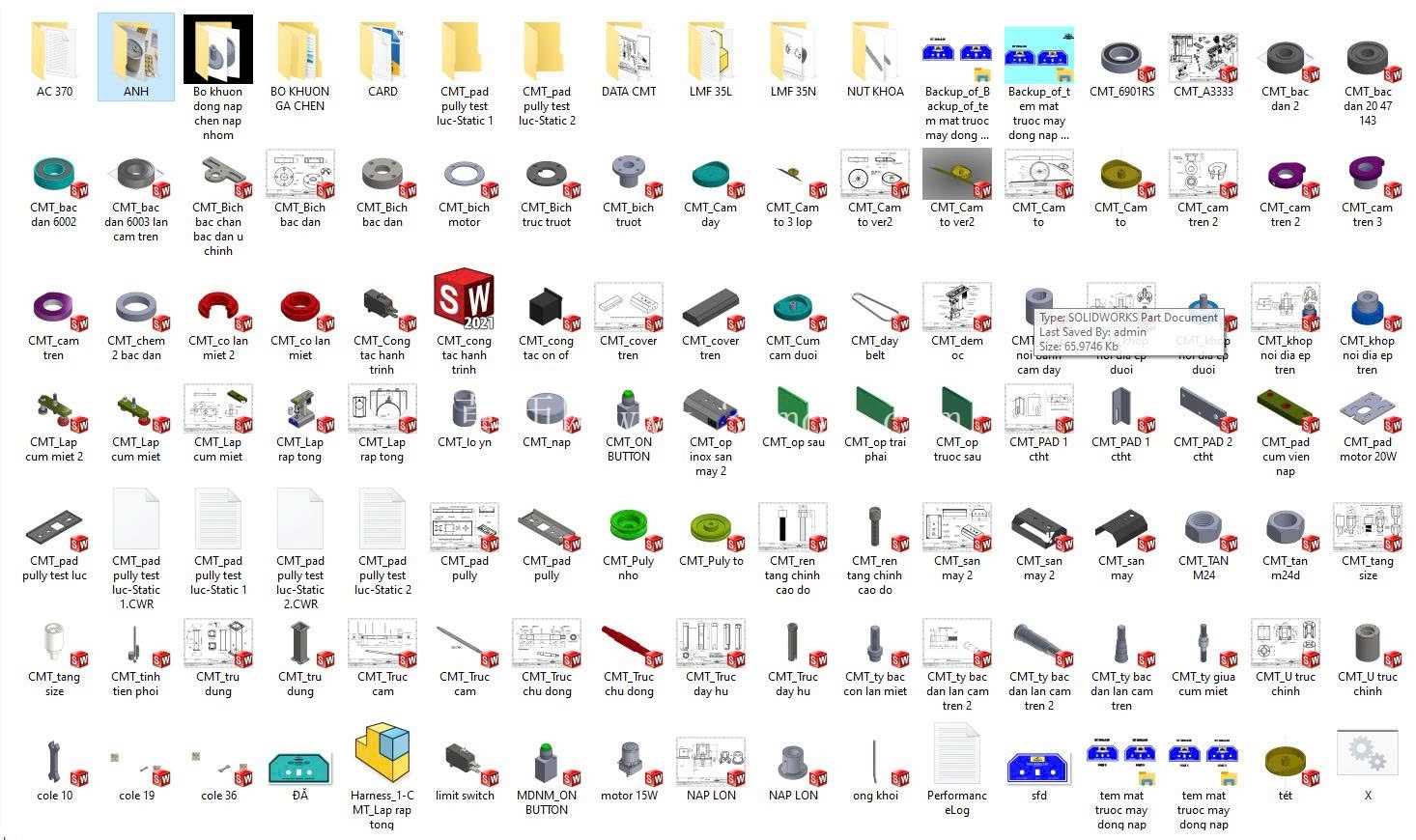

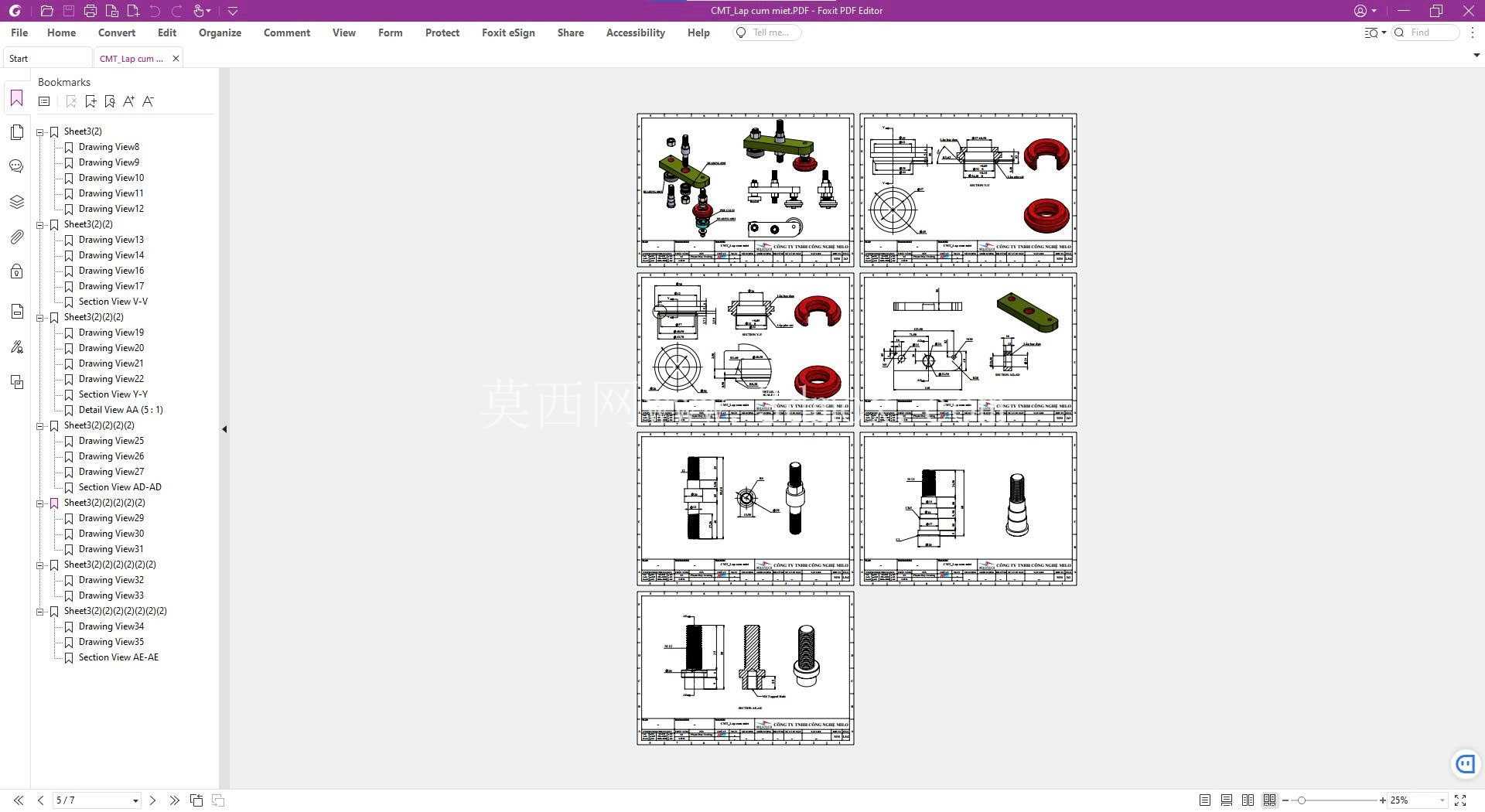

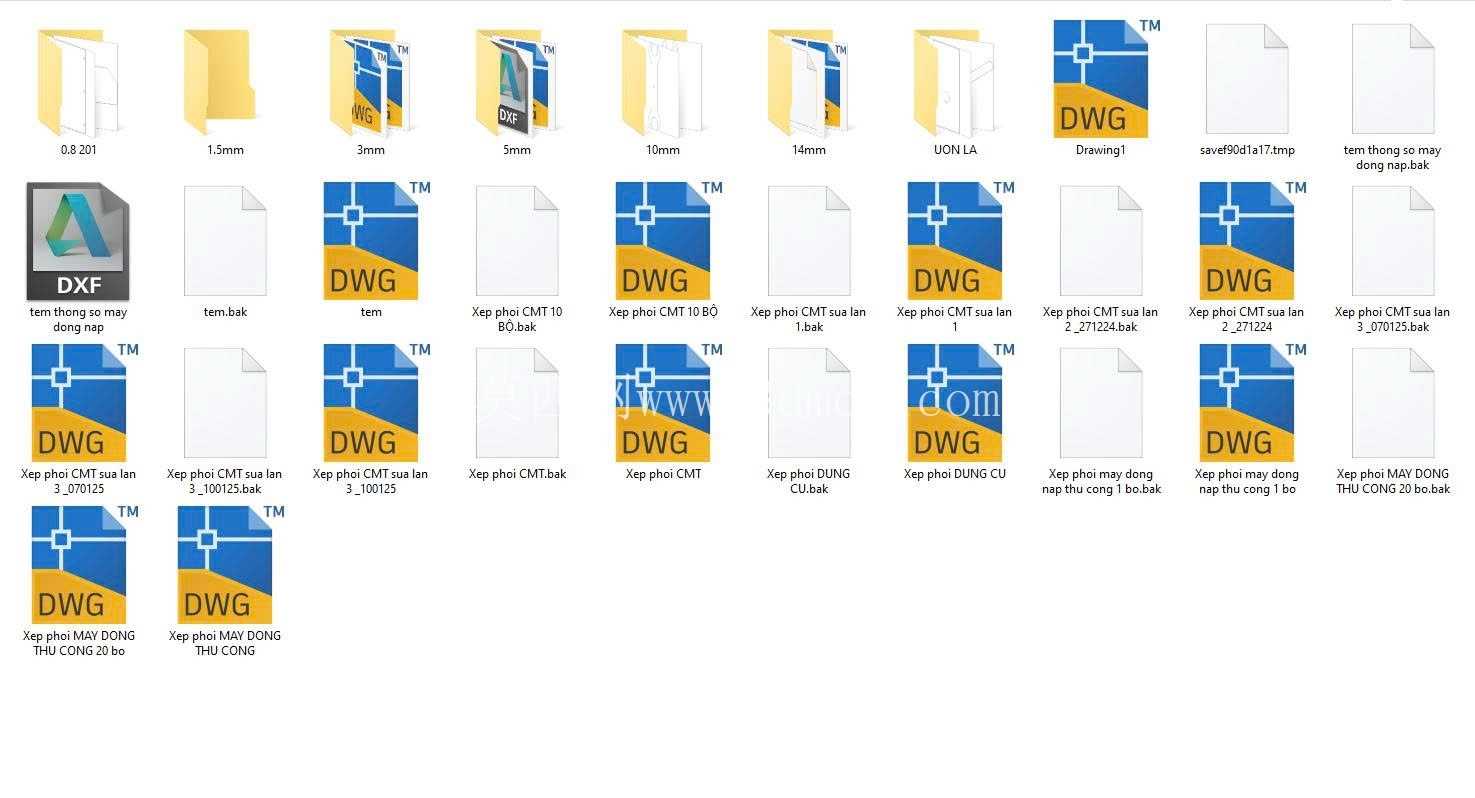

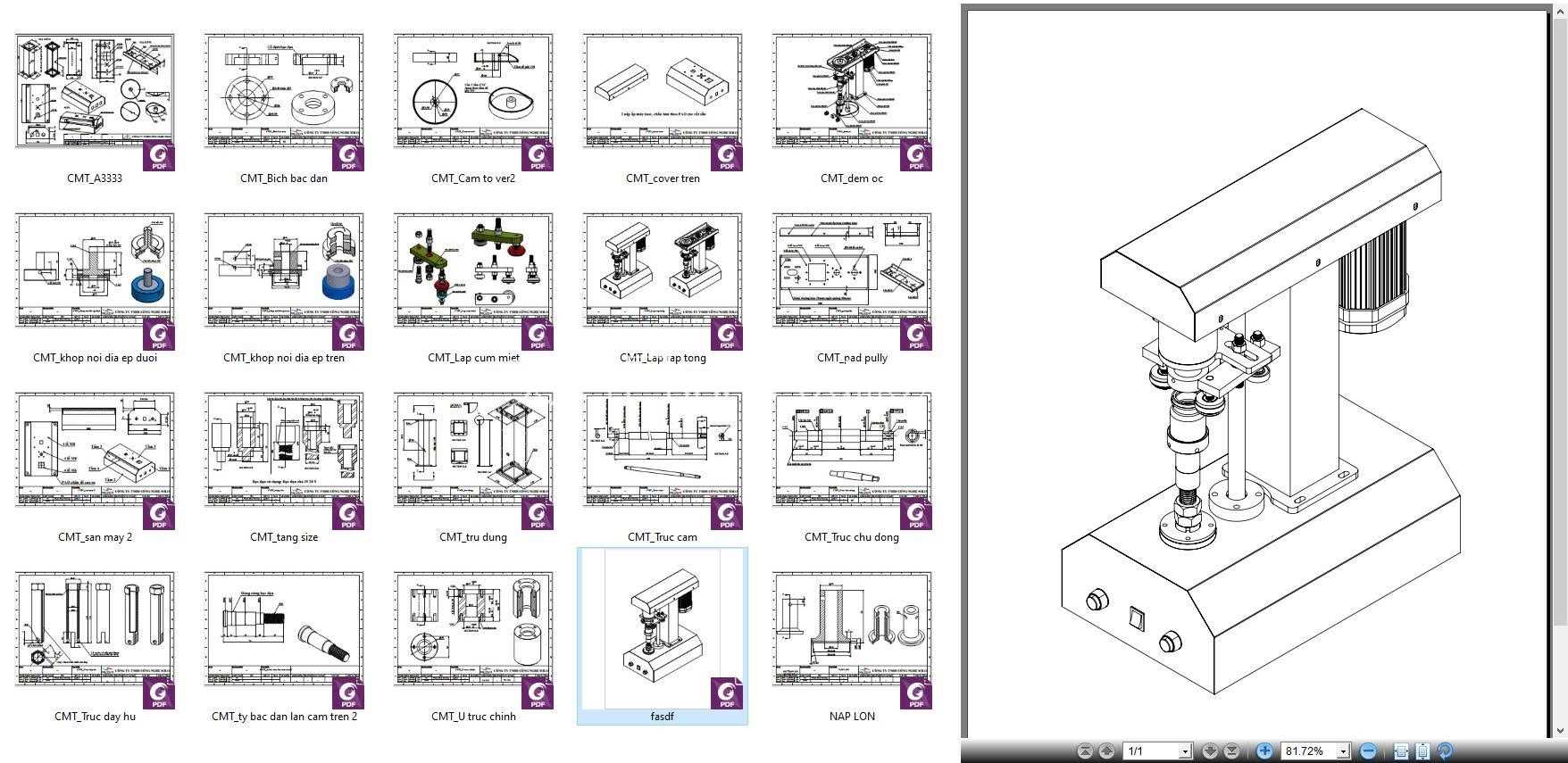

设计过程中对各运动部件的干涉情况做了完整校验，每个独立组件都配套了对应的二维加工图纸与总装配图，加工时可直接提取对应零件的尺寸参数进行生产，无需二次测绘转换。传动部分的轴承位、配合轴径都预留了合理的公差配合余量，装配时可根据实际加工精度做微调，降低零件加工的精度要求，控制整体制造成本。封罐机头的滚轮位置、压头行程都设计了可调结构，更换不同规格的罐型时，只需调整对应位置的锁紧螺母、更换适配的定位靠模即可完成切换，无需对主体结构做大规模改动，适配多规格小批量的生产需求。设备的控制回路采用常规的继电器逻辑控制，接线简单，维护难度低，车间普通机修人员即可完成日常的故障排查与易损件更换，卷封滚轮采用合金工具钢淬火处理，耐磨性能优异，长期运行后只需更换滚轮即可恢复封罐精度，降低后期运维成本。

从安装边界来看，设备总高度适配常规车间的层高要求，上部悬臂伸出长度覆盖下方工作台的整个作业区域，操作时工人可站在设备正前方完成上下料动作，也可配套自动上下料机构实现无人化连续作业。设备的动力输入采用常规三相工业用电，无需额外配置特殊的气源或液压站，整体能耗较低，适合中小型生产场景使用。结构设计时充分考虑了日常维护的便利性，电机、传动齿轮组的位置都预留了检修口，日常加注润滑脂、检查传动件磨损情况时无需拆解主体结构，减少设备停机维护的时间。封罐作业时罐身由底部的定位托盘承托，托盘带有防滑橡胶垫，避免封罐过程中罐身出现打滑转动，保证卷边的均匀度，封口完成后的卷边光滑无毛刺，不会出现假封、漏封的缺陷，封装后的罐体可直接进入后续的杀菌、贴标工序。
