瓶装生产线理瓶供料转盘机构

这套转盘机构主要面向瓶装类产品的连续化生产工位衔接场景，常见于食品饮料灌装线、医药制剂分装线、日化洗护产品灌装线的前段上料环节，核心作用是将杂乱无序的待灌装瓶体整理为统一朝向、等间距排布的状态，平稳输送至后续灌装、旋盖、贴标等工位，解决直列式输送线在高速生产时容易出现的瓶体拥堵、卡滞、间距不均问题。

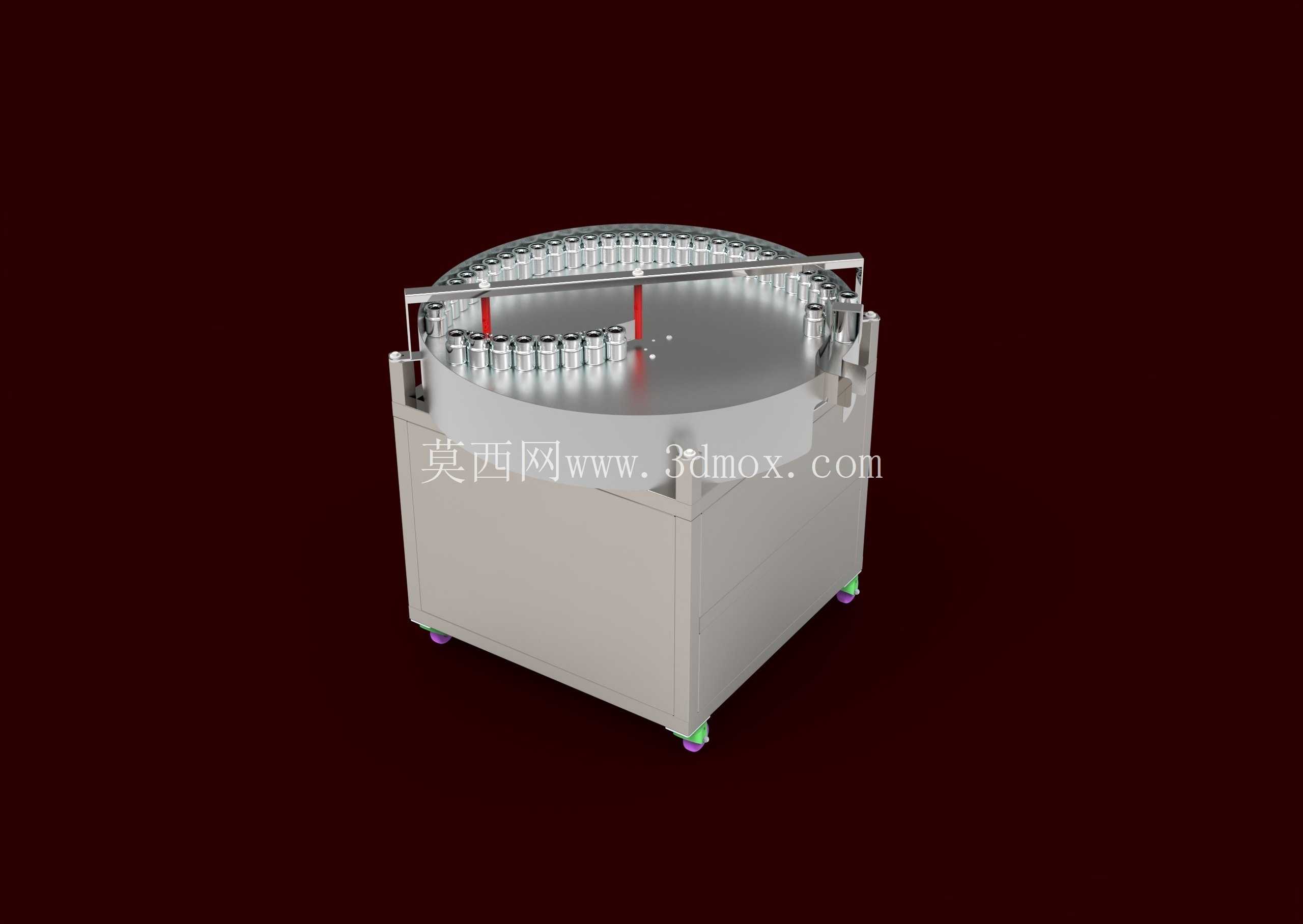

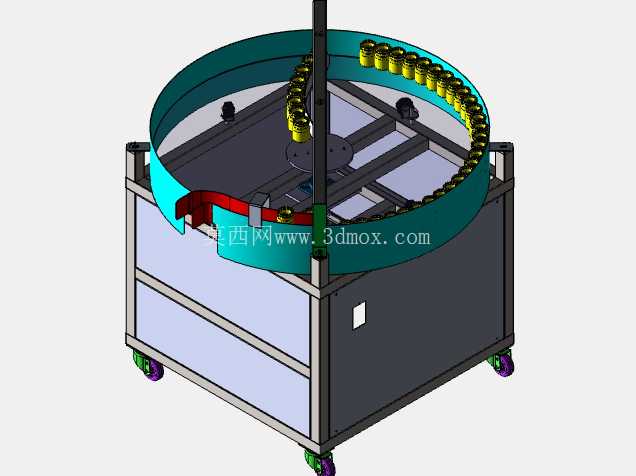

从结构设计逻辑来看，整体采用方箱式焊接机架作为承载主体，机架底部配置可调式支撑脚杯，可在安装时根据车间地面平整度调整设备水平度，抵消地面不平带来的转盘运转晃动问题，机架整体高度匹配常规瓶装生产线的输送面高度，无需额外搭建增高台架即可直接对接现有生产线的输送段，安装时仅需调整转盘出料口与下游输送导轨的间隙，控制在2-3mm即可避免瓶体过渡时出现卡涩。上部的圆形转盘采用304不锈钢板材加工，盘面做精磨抛光处理，表面粗糙度控制在Ra0.8以下，既避免瓶体输送过程中被盘面毛刺刮花，也能减少日常清洁的死角，符合食品、医药类生产场景的卫生要求。

转盘外圈设置的环形护栏采用不锈钢圆管弯制而成，护栏与转盘边缘的间隙可根据待输送瓶体的直径进行调整，适配直径范围覆盖20mm到120mm的常见圆瓶、方瓶类容器，护栏上设置的多组可调挡块，可在转盘旋转过程中引导瓶体逐步进入单排排列的出料导轨，避免多瓶同时挤入出料口造成卡瓶。转盘的驱动单元内置在方箱机架内部，采用减速电机搭配凸轮分割器驱动，可实现间歇式旋转或者连续匀速旋转两种运行模式，间歇旋转模式下可配合下游灌装工位的节拍，每次旋转固定角度送出对应数量的瓶体，连续旋转模式则适配高速生产线的连续供料需求，运转速度可根据生产线节拍在0-15转/分钟范围内无级调节。

设计过程中重点考虑了运转的平稳性，转盘与主轴的连接部位采用圆锥面配合锁紧，相比平键连接可消除传动间隙，减少转盘高速旋转时的径向跳动，主轴支撑采用成对安装的角接触球轴承，可同时承受转盘及满负载瓶体的轴向重量与旋转时的径向力，延长设备长期运行的使用寿命。机架侧面预留了维护检修门，日常维护时可直接打开检修门对内部的驱动电机、传动链轮、电气接线端子进行检查保养，无需拆解上部转盘结构，降低后期维护的工作量。

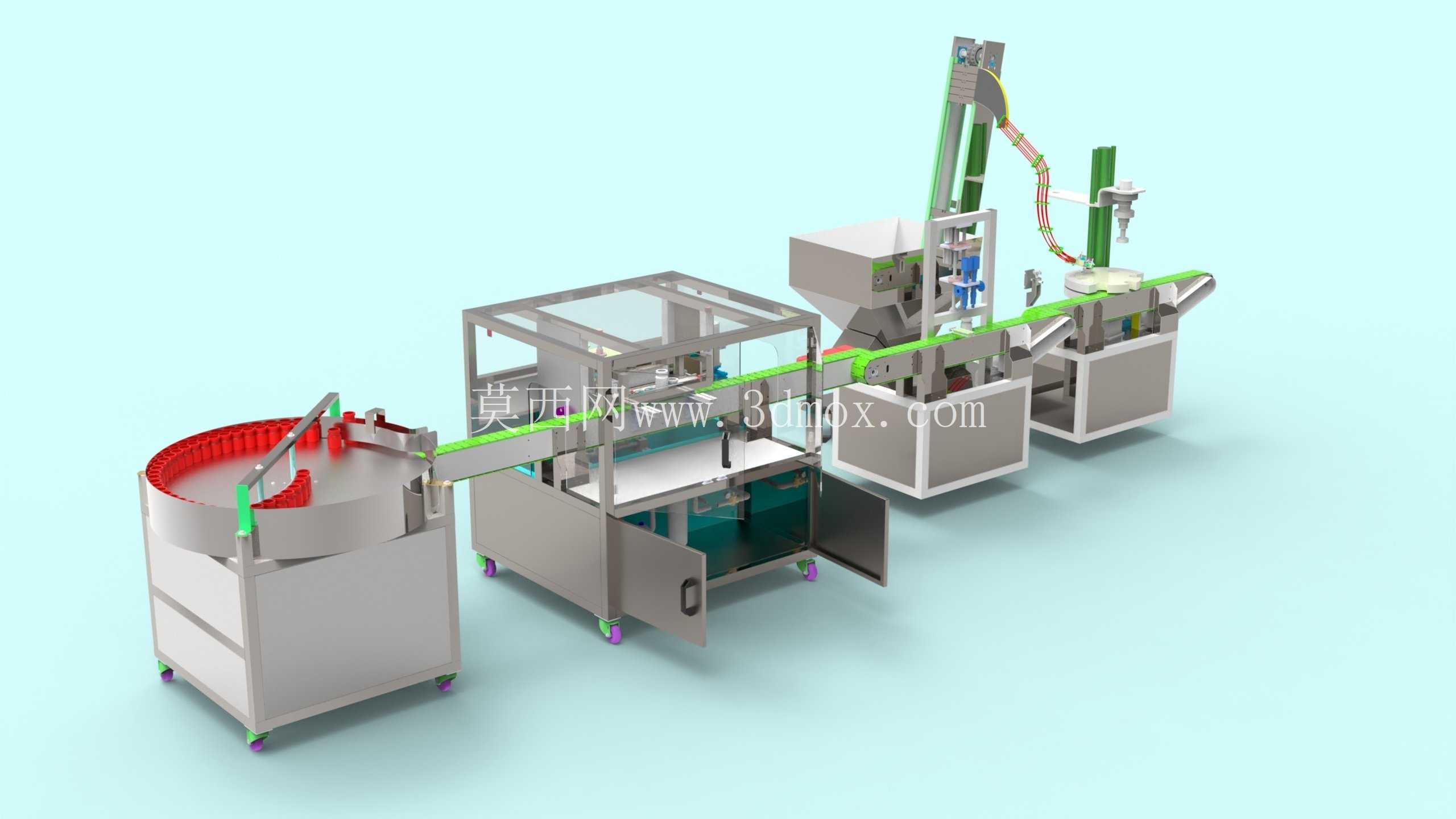

在实际生产应用中，这类转盘供料机构相比传统的直列式理瓶机，占地面积更小，对车间空间的适配性更强，既可以作为独立的理瓶单元搭配人工上料使用，也可以直接对接上游的吹瓶机、洗瓶机出料端，实现全自动化的连续供料。针对不同规格的瓶型切换，仅需调整护栏位置、更换对应宽度的出料导轨即可完成换型，换型时间可控制在15分钟以内，适配多品种小批量的柔性生产需求。转盘的出料端可根据下游设备的布局需求，设置0-90度范围的出料方向调整，灵活适配不同走向的生产线布局，无需重新改动车间的输送线排布。设备的电气控制部分预留了标准的IO通讯接口，可直接接入生产线的总控制系统，实现与上下游设备的联动启停，当下游设备出现故障停机时，转盘可自动停止运转，避免瓶体在出料口堆积溢出。
