双层带分隔储物工业手推车结构设计

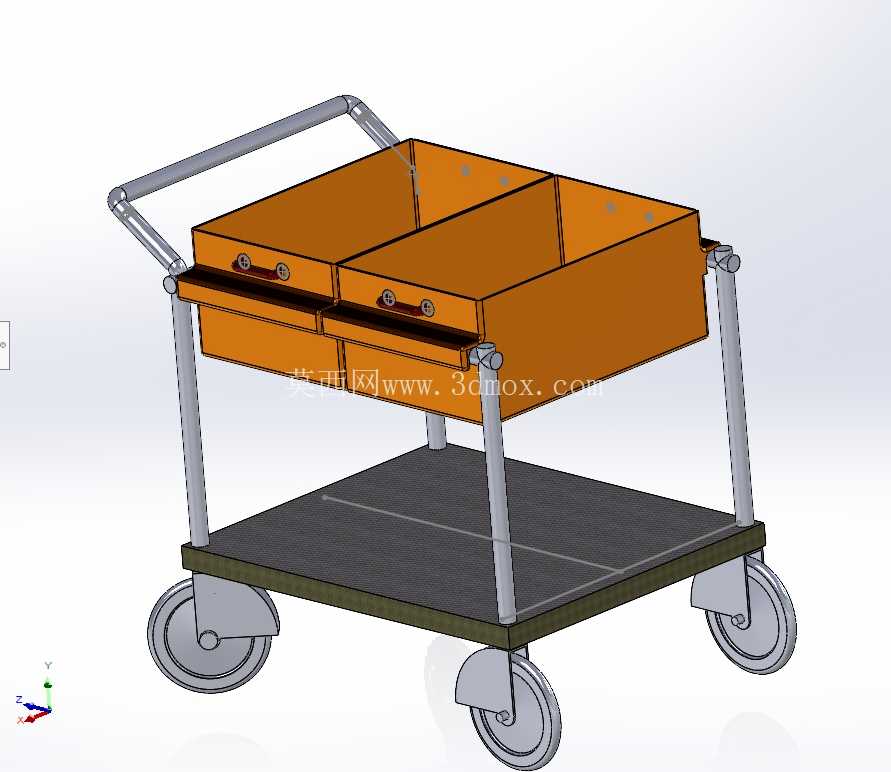

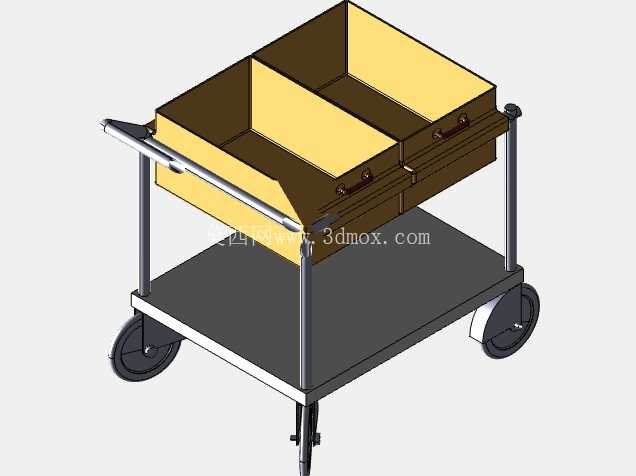

　　这款双层结构的工业手推车，主要面向生产车间内的工位间物料转运、工装夹具短距离驳运场景，也可适配仓储区域的零散配件分拣周转需求，在机加工车间、装配产线旁、维修班组作业点都能适配使用。从结构设计逻辑来看，整车采用框架式承载结构，上层设置两个独立的抽拉式储物格，格体内部做了分隔处理，可将小型紧固件、加工刀具、检测量具等易散落小件分类存放，避免转运过程中不同规格物料混放导致的磕碰、混杂问题，抽拉结构采用侧边内嵌式滑轨，抽拉行程控制在格体深度的三分之二，既保证取放物料时的操作空间，也防止抽拉过度导致格体脱落。

　　下层为整面平板承载平台，台面做了防滑纹理处理，可放置体积稍大的工装组件、待转运工件或者包装好的成品件，平台边缘设置了一圈高度15mm的挡边，防止转运过程中圆形工件、光滑表面物料从侧边滑落。扶手采用圆管弯折成型，安装高度设定在距离地面900mm的位置，符合多数成年人站立推行的人机工程学高度，扶手与车架主体采用螺栓可拆卸连接，方便后期更换损坏的扶手部件，也能在运输存储时拆卸降低整体包装体积。

　　行走部分采用四个万向脚轮配置，其中靠近扶手侧的两个脚轮带刹车锁定结构，在固定工位停靠时可踩下刹车锁定轮体，避免推车受外力滑动；脚轮轮体采用聚氨酯材质，兼顾承重能力与地面适配性，在环氧地坪、水泥地面都能平稳推行，不会对车间地面造成硬划伤，轮架采用加厚钢板冲压成型，与车架底部的安装板通过四个螺栓固定，单轮额定承重可满足常规车间150kg以内的转运需求。车架主体的立柱采用方管焊接结构，上下层承载板与立柱之间通过焊接加三角加强筋的方式连接，在承载重物时可分散连接点的应力，避免长期使用后出现焊缝开裂、层板变形的问题。

　　从安装边界来看，整车整体长度控制在800mm，宽度500mm，推行时可顺利通过车间内宽度800mm的标准人行通道，也能进入多数货梯内部完成跨楼层转运；上层储物格的单格内部尺寸为350mm长、220mm宽、150mm深，可容纳常规尺寸的零件盒放置，下层平板的有效承载尺寸为750mm长、450mm宽，可适配多数标准尺寸的周转箱摆放。在设计过程中特意规避了突出的尖锐棱角，所有管材的裁切端面都做了倒圆角处理，抽拉格的拉手采用内嵌式弧形结构，不会在推行过程中勾挂操作人员的衣物或者车间内的管线。整车的重心控制在下层平台上方150mm的位置，即使上层储物格放满物料，推行转向时也不会出现侧倾风险，经过结构受力校核，在额定承载范围内，车架的最大变形量控制在1mm以内，可满足长期高频次使用的结构强度要求。
