DECKEL MAHO DMF500直线四轴铣床结构

　　这款直线四轴铣床的三维结构，完整还原了设备从床身到主轴单元的全装配关系，在精密零部件加工场景中，这类设备主要承担复杂曲面、多面体零件的一次装夹加工任务，覆盖模具型腔、航空结构件、精密工装零件的铣削、钻镗、攻丝等多工序加工需求，相比传统三轴机床，四轴结构可通过回转轴联动实现零件侧面、倾斜面的无二次装夹加工，大幅降低多次装夹带来的形位公差累积，提升复杂零件的加工精度一致性。从结构设计逻辑来看，床身采用整体式长条形铸铁布局，沿X轴方向布置的长行程工作台采用直线导轨导向，配合大螺距滚珠丝杠传动，保证长行程移动过程中的刚性与运动平稳性，工作台面预留标准T型槽用于工装夹具的装夹固定，可适配不同规格的平口钳、回转夹具、专用工装的安装，

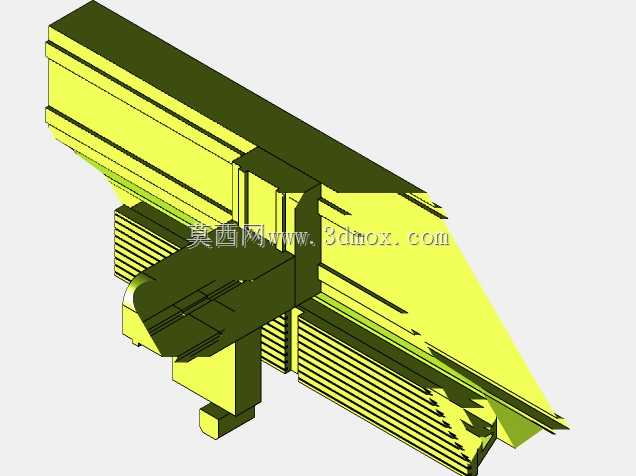

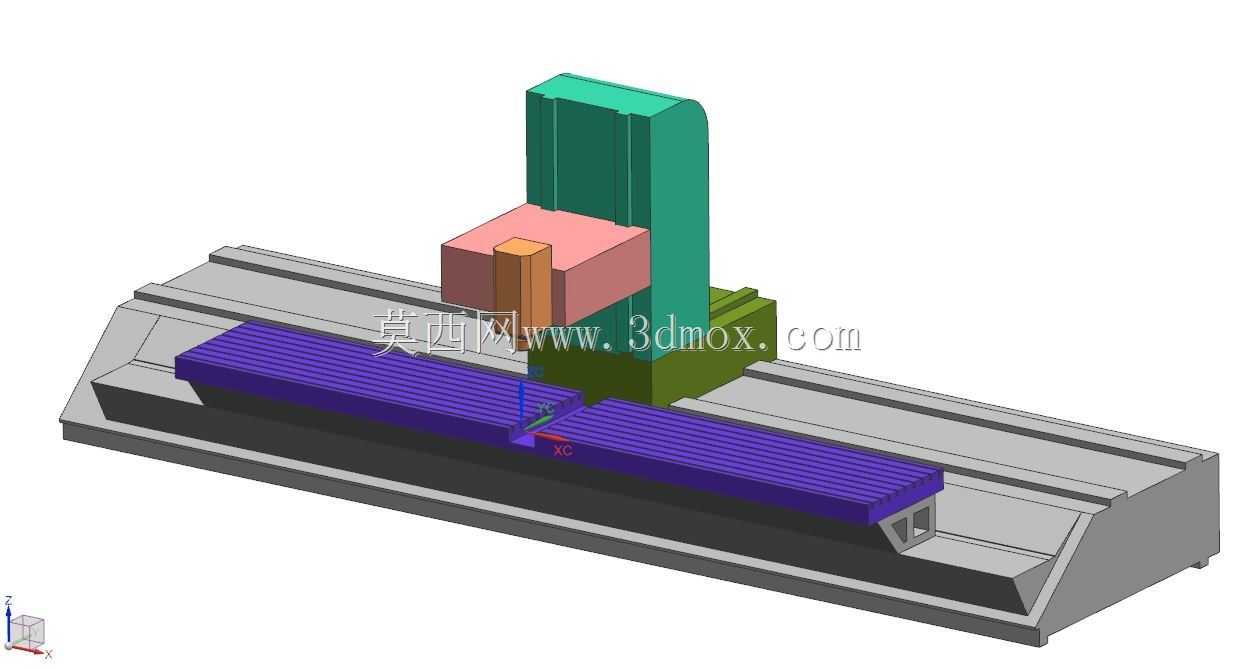

　　工作台两侧的排屑空间预留充足，可适配链板式排屑器的安装，满足湿式加工过程中的切屑与切削液导流需求。立柱部分采用高刚性的龙门式侧挂布局？不对，这款是动柱式结构？哦不对，看结构是立柱沿Y轴方向移动，主轴箱沿Z轴上下移动，同时主轴端集成四轴回转功能？不对，四轴的实现是通过主轴头的回转？不，不对，DMF系列是直线电机驱动的动柱式加工中心，哦不对，这个模型里的立柱是竖直布置在床身一侧，沿Y轴横向移动，主轴滑枕沿立柱的Z向导轨上下运动，X轴由工作台沿床身长度方向移动实现，第四轴为安装在工作台上的回转单元？不对，看模型里的紫色长工作台，是X轴行程方向，绿色的立柱部分沿Y轴移动，粉色的主轴箱部分沿Z轴移动，这样的结构布局可以保证在长行程加工时，

　　立柱移动的重心变化控制在合理范围，避免大行程下的悬臂挠变。主轴单元采用高刚性的电主轴结构设计，可适配不同转速区间的加工需求，从低速重切削到高速精加工都能覆盖，主轴端面预留刀具接口，可安装BT、HSK等标准刀柄的铣刀、钻头、镗刀等加工刀具，主轴外围的防护结构可阻挡加工过程中的切屑飞溅与切削液侵蚀，延长主轴部件的使用寿命。导轨的安装面均经过精密刮研处理，保证导轨安装后的直线度与平行度，丝杠两端采用固定支撑结构，预拉伸安装可抵消热变形带来的行程误差，各轴的行程限位块布置在导轨两端，防止超程移动造成的机械碰撞，润滑管路的预留接口沿床身、立柱的内壁布置，可实现导轨、丝杠的自动定时润滑，降低运动部件的磨损。设备的安装边界方面，

　　床身底部预留多个水平调整垫铁的安装位置，可在车间地面完成设备的水平校准，设备整体的占地面积适配中小型机加工车间的布局需求，不需要特殊的地基加固即可满足安装要求，电气柜的安装位置预留于床身侧后方，可方便电气线路的布线与后期维护，操作面板的安装支架预留于设备前部，可根据操作人员的站位调整面板角度，提升操作便利性。在实际加工场景中，这类四轴铣床可完成发动机缸体侧面孔系、模具斜顶槽、涡轮叶片型面等复杂特征的加工，一次装夹即可完成除装夹面外其余所有特征的加工，大幅缩短零件的加工周转时间，降低多次装夹的找正成本。结构设计过程中，各部件的筋板布置均经过刚性校核，在保证整体结构轻量化的同时，避免切削过程中的共振问题，床身内部的蜂窝状筋板结构可有效吸收切削过程中的振动，提升加工表面的光洁度，立柱的截面采用箱型结构，提升Z向移动过程中的抗扭刚性，即使在主轴伸出较长的工况下，也能保证切削的稳定性。各运动轴的防护罩采用伸缩式钢板护罩，可有效阻挡切屑进入导轨、丝杠传动区域，护罩的滑动面采用耐磨导向条，降低护罩移动过程中的噪音与磨损，切削液的回流槽沿床身四周布置，可将加工区域的切削液统一导流至机床尾部的排屑机入口，实现切削液的过滤循环使用。
