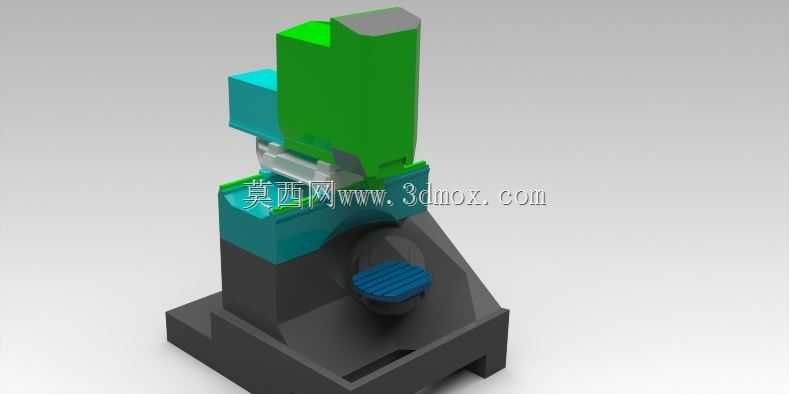

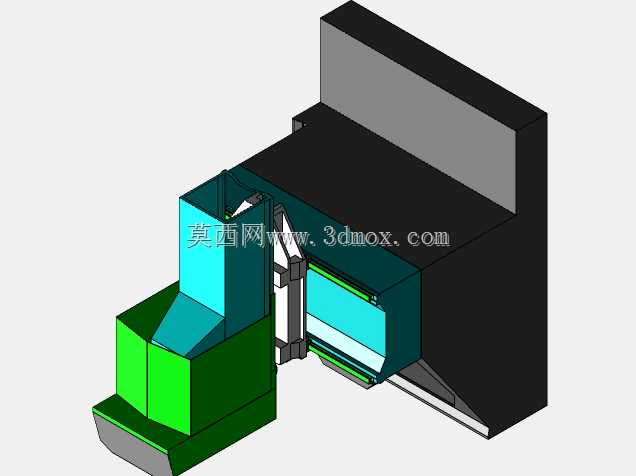

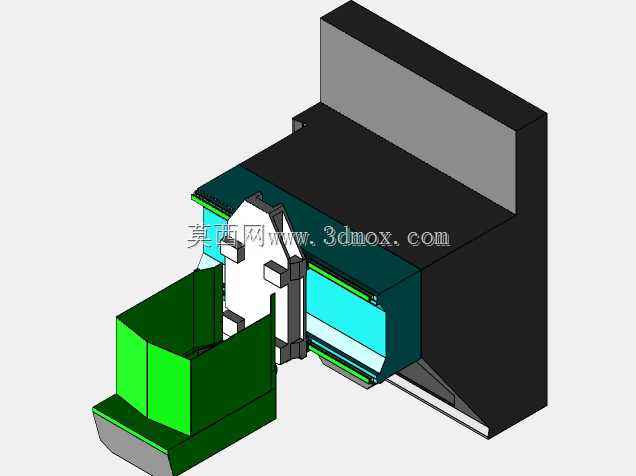

DMU50EVO直线五轴铣削加工中心结构

　　在精密零部件加工领域，五轴联动加工设备一直是解决复杂曲面、多面体复合角度零件加工的核心装备，这款直线电机驱动的五轴铣削设备，主要面向航空航天结构件、精密模具型腔、医疗植入构件、高精度液压阀块等对加工精度、联动一致性有严苛要求的生产场景，区别于传统蜗轮蜗杆或者齿轮传动的摆动轴结构，直线驱动的结构设计从根源上消除了传动背隙带来的加工误差，在长时间连续切削作业中能保持更稳定的轨迹精度。

　　从实际加工用途来看，该设备可一次装夹完成零件五个面的铣削、钻孔、镗孔、攻丝等多工序加工，无需多次拆装找正，尤其适合带有空间斜孔、复合斜面、连续自由曲面的零件加工，能大幅减少工装夹具的投入数量，缩短零件加工的周转周期，在中小型精密零件的批量加工、复杂样件的试制场景中都有极高的适配性。设备的主轴单元采用高刚性电主轴结构，可适配不同材质的切削刀具，覆盖铝合金、结构钢、不锈钢、高温合金等多种常见工程材料的切削加工需求，主轴的转速区间与扭矩输出做了平衡设计，既可以满足铝合金件的高速轻切削精加工，也能支撑钢件的大扭矩重切削粗加工工序。

　　从整体结构设计思路来看，该设备采用龙门式框架承载结构，床身与立柱采用高阻尼铸铁材质，整体做了有限元拓扑优化，在保证结构刚性的前提下尽可能减少运动部件的惯量，直线驱动轴的导轨采用高刚性滚柱直线导轨，布置在床身的对称受力位置，运动过程中载荷分布均匀，能承受大切削力下的载荷冲击，不会出现导轨偏载磨损的问题。摆动轴与回转轴采用直驱力矩电机结构，配合高精度圆光栅做全闭环位置反馈，轴系的摆动角度覆盖正负方向的大行程范围，可实现任意空间角度的刀具姿态调整，加工过程中刀具可以始终保持最优的切削角度，避免球头刀具刀尖点零转速切削的问题，大幅提升曲面加工的表面质量，减少后续抛光打磨的工序余量。

　　设备的防护结构采用全封闭内防护设计，运动轴的导轨、丝杠（直线电机）、驱动线缆全部布置在防护腔内部，切削过程中的切屑、切削液不会飞溅到传动部件表面，能有效延长核心传动部件的维护周期，防护板的伸缩结构做了低摩擦设计，高速轴运动过程中不会出现防护卡顿、异响的问题。操作侧的开门结构采用大宽度滑移门设计，方便操作人员吊装工件、更换刀具，操作面板的布置位置符合人机工程学要求，操作人员站在装夹位置即可完成程序调试、对刀操作、参数调整等常规作业，无需频繁移动位置。

　　从安装边界与外形尺寸来看，该设备属于中小型五轴加工设备，整体占地面积紧凑，不需要过大的厂房空间即可完成布置，设备的地基要求做了适配优化，普通工业厂房的硬化地面即可满足安装承重要求，不需要额外做特殊的加厚减震地基，设备的吊装点布置在床身与立柱的重心对称位置，车间常规的桥式起重机即可完成设备的吊装移位，不需要额外调用大吨位吊装设备。设备的排屑结构布置在床身的侧下方，可适配链板式排屑器的安装，加工产生的金属切屑可顺着床身的斜面自动滑落到排屑器内，不需要人工频繁清理工作台区域的积屑，冷却液水箱采用分层过滤结构，可对回流的切削液做多级沉淀过滤，保证供给到主轴内冷、外冷喷嘴的切削液无细小切屑残留，避免堵塞冷却管路，也能提升切削液的使用寿命。

　　在结构细节设计上，工作台采用高刚性铸铁台面，T型槽的布置间距符合通用工装夹具的安装标准，可直接适配通用平口钳、分度头、组合夹具等常规工装，不需要额外制作转接板，刀具交换系统的刀库布置在设备侧方，换刀过程中不会与工作台、工件发生运动干涉，换刀动作的路径做了优化，换刀时间控制在极短的区间内，能减少加工过程中的辅助时间占比，提升整体加工效率。设备的线缆拖链采用全封闭静音拖链，内部的动力线缆、信号线缆、冷却管路做了分层布置，避免线缆之间相互摩擦磨损，拖链的弯曲半径符合线缆的最小弯曲要求，长时间高速往复运动也不会出现线缆折断、信号中断的问题。
