HermleC20五轴联动数控铣床结构

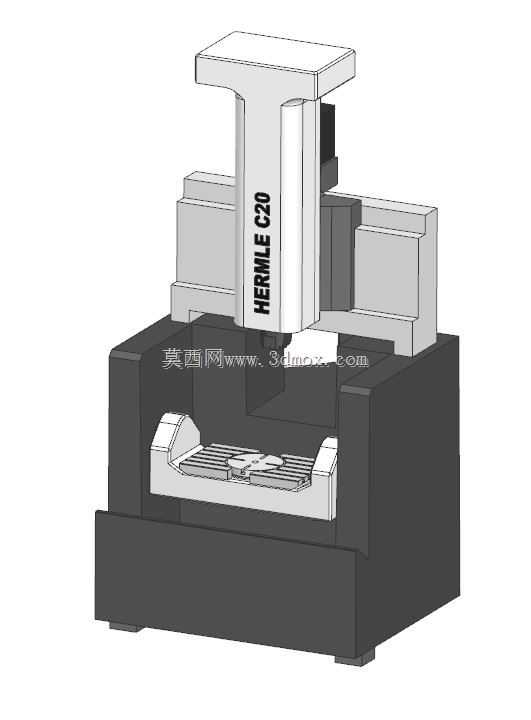

　　这款五轴铣床的三维结构还原，完全围绕精密加工车间的实际使用场景搭建，在做结构建模时，首先考虑的是中小型精密零部件加工的工位适配需求——这类设备常布置在恒温精密加工车间，承担复杂曲面零件、高精度模具型腔、航空航天小型结构件的铣削加工任务，可一次装夹完成多面轮廓、斜孔、空间曲面的连续加工，避免多次装夹带来的定位误差。从设计还原的逻辑来看，整体采用龙门式动柱结构布局，床身底座为大质量铸铁结构建模时预留了混凝土填充的空腔结构，用来吸收高速铣削时产生的振动，保证加工过程的稳定性；主轴部分采用立式直结主轴设计，Z轴滑枕集成在龙门横梁上，配合A/C轴双摆角数控转台，可实现空间任意角度的切削进给，外防护结构采用全封闭钣金设计，

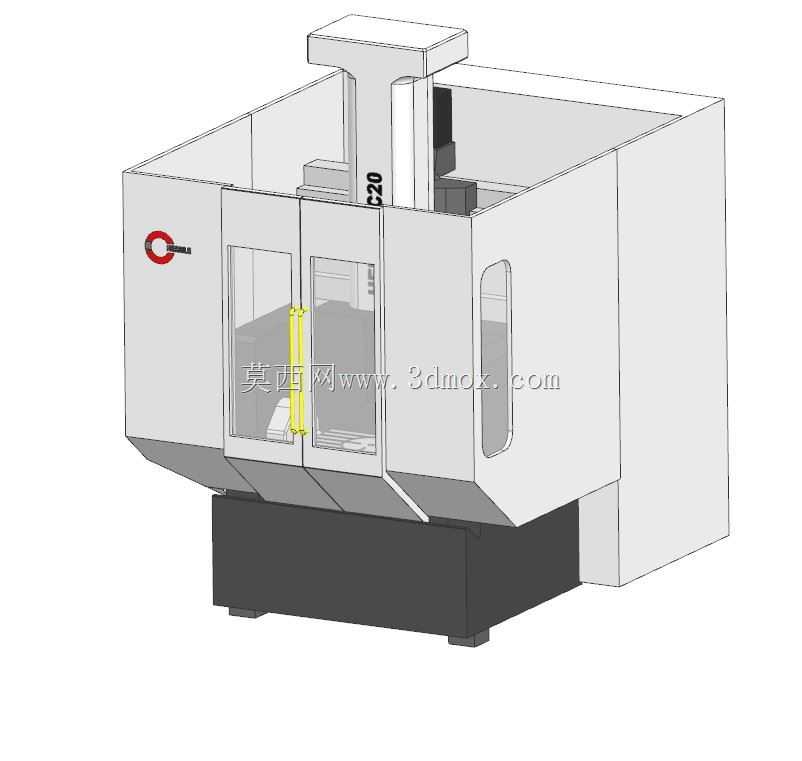

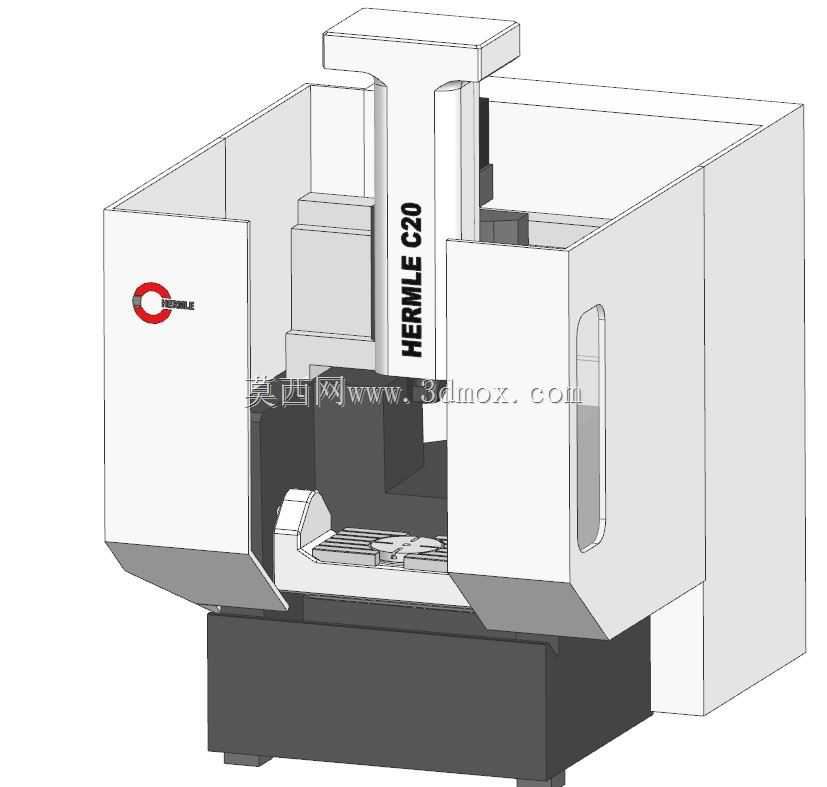

　　正面设置双开滑动防护门，门上预留透明观察窗方便操作人员观察加工状态，门体搭配安全联锁结构，防护门未完全闭合时设备无法启动主轴运转，侧面设置检修小门方便日常维护时接近电气柜与润滑系统。建模时严格参考设备实际安装边界，整体占地尺寸适配中小型车间的工位排布，底座安装孔位按照工业通用机床地脚螺栓规格预留，设备后侧预留切削液管路、电气线缆、排屑机构的连接接口，可直接对接车间集中排屑系统与切削液循环系统。操作面板布置在设备前侧右方，符合操作人员的站立操作习惯，操作高度适配成年人站立时的手臂操作范围，顶部预留三色警示灯安装位，可实时反馈设备运行、报警、待机状态。内部结构建模时还原了主轴冷却系统、刀库安装位、线性导轨的装配位置，

　　导轨采用全防护伸缩钣金罩，避免切削碎屑、切削液进入导轨滑块影响运动精度，Y轴行程覆盖工作台全宽范围，X轴行程满足最大加工工件的长度需求，五轴联动时各轴的运动包络线完全在防护内部，不会出现运动干涉问题。这类结构模型可用于车间布局规划、设备改造方案验证、新员工设备结构培训，也可作为数控加工专业的教学演示模型，帮助学习者直观理解五轴铣床的结构组成与运动逻辑，建模时所有装配关系都按照实际设备的装配公差预留间隙，运动部件可实现模拟运动演示，直观展示各轴的进给方向与联动加工时的姿态变化。
