小型集成式2HP液压动力单元结构设计

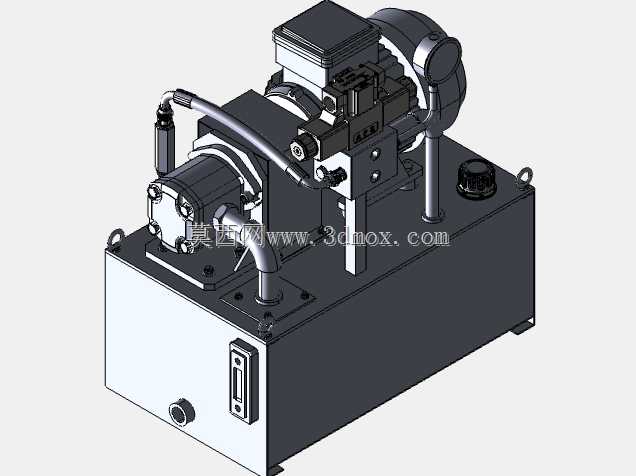

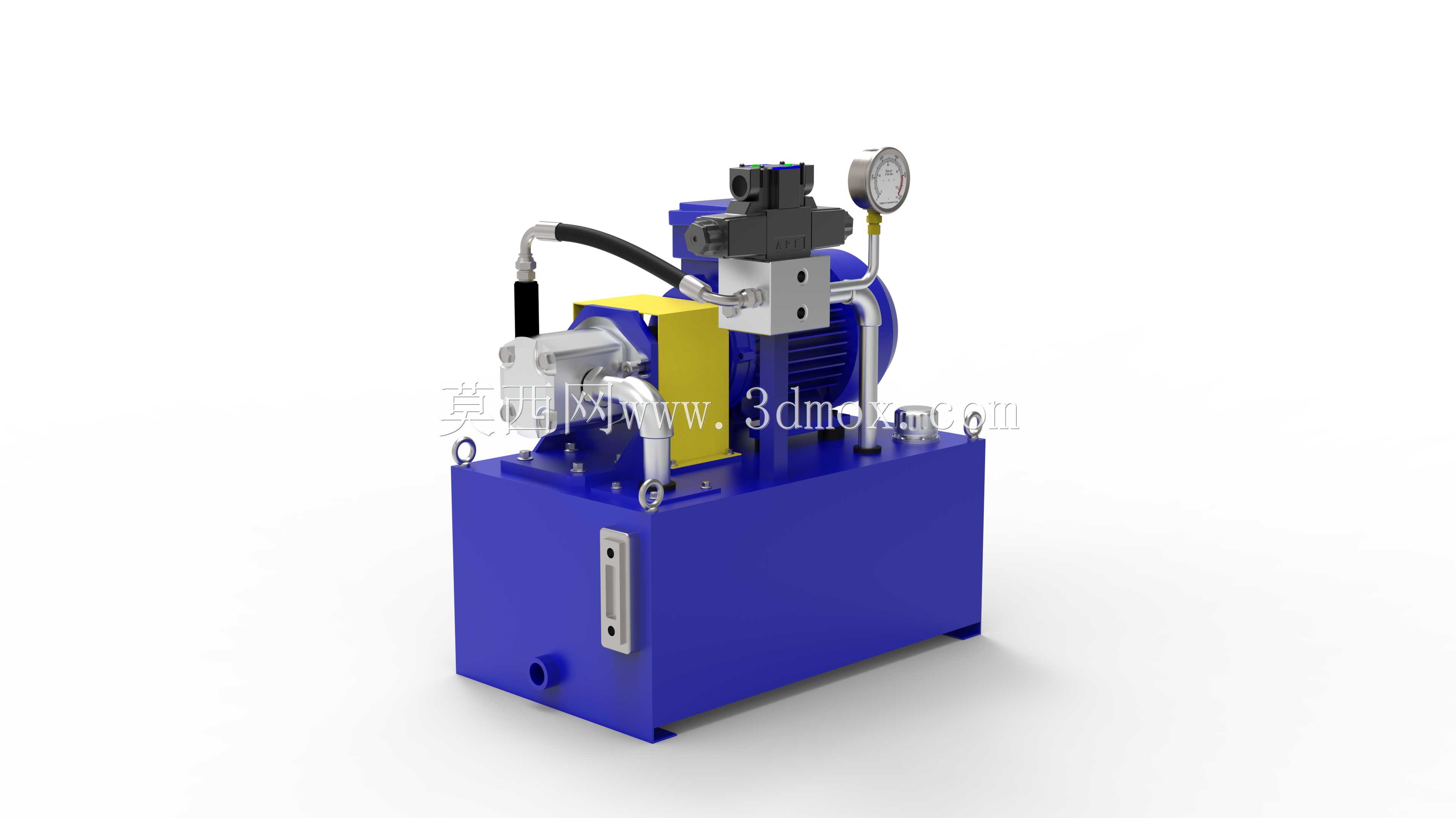

　　从结构布局来看，这套动力单元采用上置式元件排布逻辑，将感应电机、齿轮泵、控制阀组、压力检测元件全部集成在方形油箱的顶面，最大程度压缩横向安装尺寸，油箱侧面预留了液位液温一体观测计，日常巡检时不需要打开油箱盖就能直接掌握油液存量与温度状态，油箱下部设置的回油接口可以根据现场管路走向调整接头朝向，减少管路弯折带来的压力损失。核心动力输出采用外啮合齿轮泵结构，这类泵的结构简单，抗油液污染能力比柱塞泵更强，对日常维护的要求更低，适合车间普通工况下长期连续运行，泵出口直接叠加电磁控制阀组，省去了中间过渡块的连接管路，既减少了潜在的泄漏点，也缩短了压力油的输出路径，提升阀组的响应速度。在中小型液压驱动设备的配套选型中，这类紧凑型2HP液压动力装置是应用覆盖极广的动力输出核心，常见于小型工装夹具的夹紧回路、非标自动化设备的顶升与推拉机构、小型液压机具的动力供给场景，相比大型集成液压站，它的占地空间更小，安装适配性更强，不需要单独开挖地基或预留大型安装工位，直接通过油箱底部的安装孔位即可固定在设备机架旁或者移动小车上，适配固定工位和移动作业两类使用需求。

　　阀组旁侧立式安装的耐震压力表可以实时显示系统工作压力，调试人员可以直接站在设备正面完成压力调节与状态观测，不需要绕到设备侧方操作。油箱的容积匹配泵的输出流量做了匹配设计，保证系统回油有足够的停留空间完成气泡析出与杂质沉降，避免气蚀、噪声过大等常见液压系统故障。设计这类集成动力单元时，首先要核算执行元件的总流量需求与最高工作压力，匹配对应功率的电机与排量合适的齿轮泵，避免出现大马拉小车的能耗浪费或者动力不足无法推动负载的问题；其次要平衡顶面元件的重量分布，避免单侧重量过大导致油箱顶面安装板长期受力变形，影响油泵与电机的同轴度，进而引发油封泄漏、轴承过早磨损等故障；管路排布时要将高压管路与回油管路保持合理间距，避免高压油的脉动传递到回油管引发共振噪声，吸油管路要尽可能缩短，管径要比泵的吸油口通径略大，降低吸油阻力，避免吸空。

　　安装边界方面，这套动力单元的油箱采用方形焊接结构，四个底脚预留了标准安装孔位，安装时需要保证安装面的平面度误差控制在合理范围内，避免强行锁紧安装螺栓导致油箱底板变形；设备周边要预留至少单侧的维护空间，方便后期更换吸油回油滤芯、检修阀组接线、补充液压油；电机的接线口要朝向便于走线的一侧，避免高压油管接头渗漏的油液直接滴落到接线端子上引发安全隐患。实际工况使用中，这类动力单元可以根据不同的执行机构需求，更换阀组的机能，比如加装单向阀防止负载下坠、加装节流阀调节执行元件的运行速度、加装溢流阀限定系统最高压力保护油泵与管路元件，适配不同的负载特性。

　　相比分散式搭建的液压系统，这种预集成的动力单元在出厂前已经完成了基本的压力调试与密封性测试，现场安装时只需要连接执行元件的管路、接通电源即可投入使用，大幅缩短现场设备的组装调试周期，也减少了现场管路装配出错引发的漏油、压力异常等问题。在三维建模过程中，这类模型需要重点还原各元件的安装位置关系、接口的尺寸与朝向、安装孔位的坐标参数，方便设计人员直接将其导入设备整体装配体中做干涉检查，提前排查管路与周边结构件的碰撞问题，也能直接生成安装指导所需的工程图纸，指导车间的装配作业。建模时要注意区分各个元件的材质属性，比如油箱的焊接钢板材质、电机的铸铁外壳、阀块的铝合金或钢制表面、压力表的玻璃表蒙与金属表壳，这些细节的还原能让装配体的渲染效果更贴近真实设备状态，也方便后续做有限元分析时赋予对应的材料属性，校核安装板的受力变形情况。
