500升油箱55kW电机液压动力单元结构

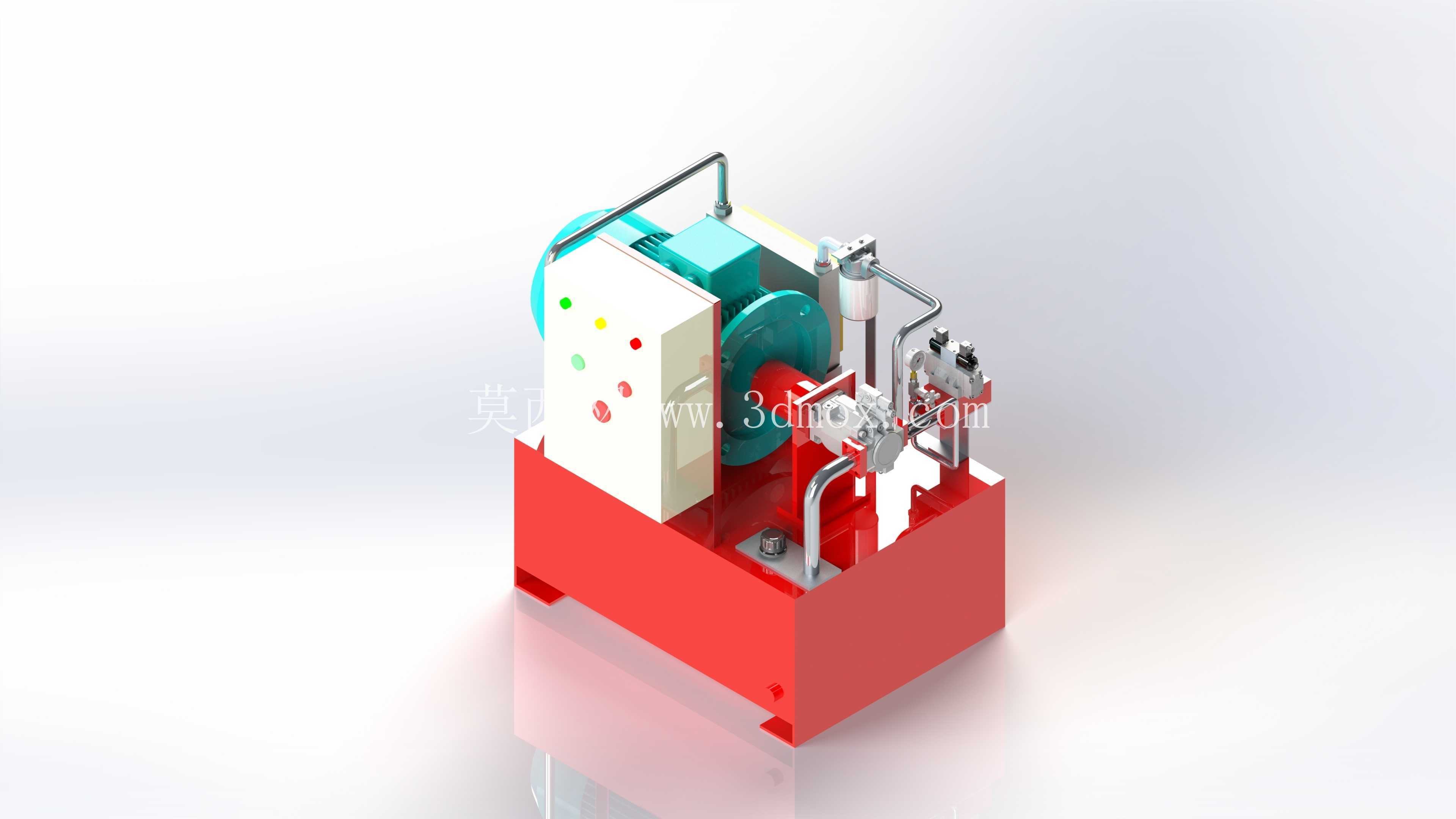

　　这套液压动力单元的三维结构还原，核心围绕500升油箱容积、55kW驱动电机的配置展开，建模过程中优先梳理了现场安装的边界约束：油箱作为整体承载基座，底部预留了叉车搬运的叉取空间，四个支脚的安装孔位按照常规工业地坪的固定螺栓间距排布，安装时无需额外加工过渡底座，可直接通过膨胀螺栓固定在硬化混凝土地面，整体重心落在油箱几何中心偏电机侧120mm位置，满油状态下的抗倾覆系数满足工业设备安全规范要求。

　　从实际应用场景来看，这类配置的液压动力单元多用于中型锻压设备配套、工程机械设备的外置液压站、自动化生产线的集中液压动力供给场景，建模时特意还原了双输出油口的布局，端口A与端口B采用对称式管路排布，可同时为两组执行元件提供压力油输出，也可通过加装阀组实现单路大流量输出，适配不同工况的执行元件连接需求。管路走向设计时避开了电机散热风道与阀组操作空间，高压油管的弯曲半径严格按照液压管路设计规范取值，避免管路弯折造成的压力损失与管路疲劳损坏，滤油器、溢流阀的安装位置预留了足够的维护操作空间，日常更换滤芯、调整溢流压力时无需拆解周边管路。

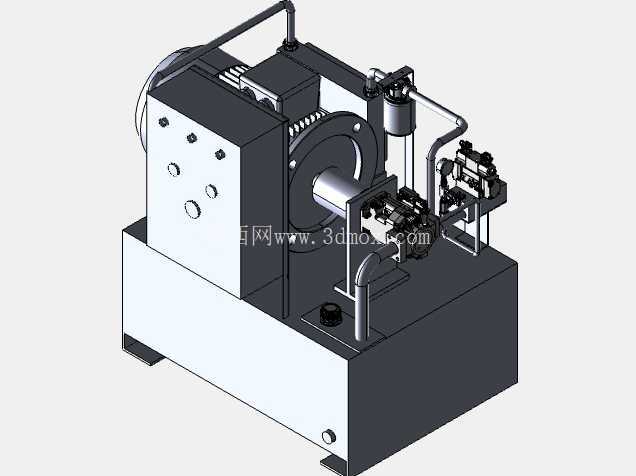

　　设计思路上，整体采用上置式动力布局，电机、泵组、控制阀组全部集成安装在油箱顶部盖板上，油箱顶部盖板做了加厚处理，可承载动力部件运行时的振动载荷，盖板与油箱箱体之间采用耐油橡胶密封垫密封，防止液压油渗漏同时阻隔运行噪音向外传递。电机与液压泵之间采用钟形罩连接，同轴度公差控制在0.1mm以内，可有效降低联轴器的磨损速率，延长动力部件的使用寿命。油箱侧面设置了液位液温计，安装高度对应油箱最低油位与最高油位区间，操作人员可直接观察油液存量与温度变化，油箱底部设置了放油螺塞，位置处于油箱最低点，换油时可完全排空箱内旧油与沉积杂质。

　　操作面板设置在电机侧的防护盒上，排布了电源指示灯、运行指示灯、故障报警灯与急停按钮，按钮与指示灯的高度符合人体站立操作的舒适区间，现场操作人员无需俯身即可完成状态查看与紧急操作。阀组区域预留了扩展阀位的安装空间，后续如果需要增加压力控制、流量控制回路，可直接在现有阀组基础上叠加安装阀件，无需重新设计阀块与管路布局。整体外形尺寸在建模时做了紧凑化处理，在保证500升有效容积、55kW电机安装空间的前提下，尽可能压缩了整体占地面积，适配厂房内狭小的安装空间，设备周边预留的检修通道宽度满足工业设备安全检修要求，日常巡检、部件更换都有足够的操作空间。

　　建模过程中对各个部件的装配关系做了精准还原，螺栓连接位置、密封件安装位置、管路接头的密封形式都按照实际生产装配要求呈现，可直接用于液压站的生产装配指导、安装布局模拟，也可作为液压系统教学的演示模型，帮助设计人员理解中大型液压动力单元的布局逻辑与装配要点。
