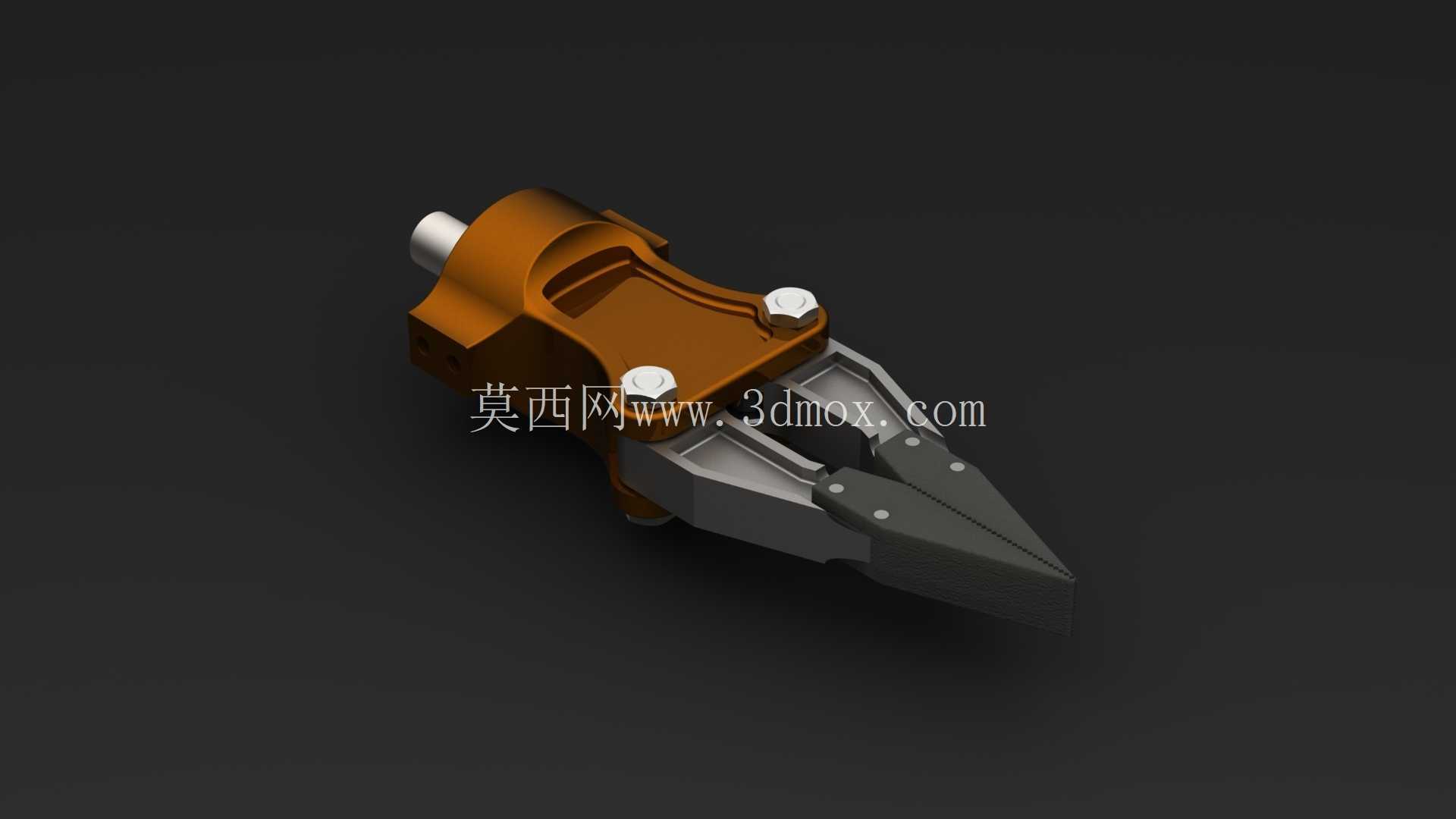

救援用液压扩张破拆工具结构设计

　　在道路交通事故救援、地震灾害坍塌现场、建筑垮塌应急处置等场景中，这类液压驱动的扩张破拆机具是一线作业人员打通救援通道的核心装备，区别于手动破拆工具的力臂限制，液压驱动的扩张头可以在狭小空间内输出数吨级的持续扩张力，完成变形金属构件撑开、障碍物移位、被困人员周边障碍物清理等作业，部分同类型机具还可通过更换端头实现剪切、夹持功能，覆盖多数应急破拆场景的作业需求。

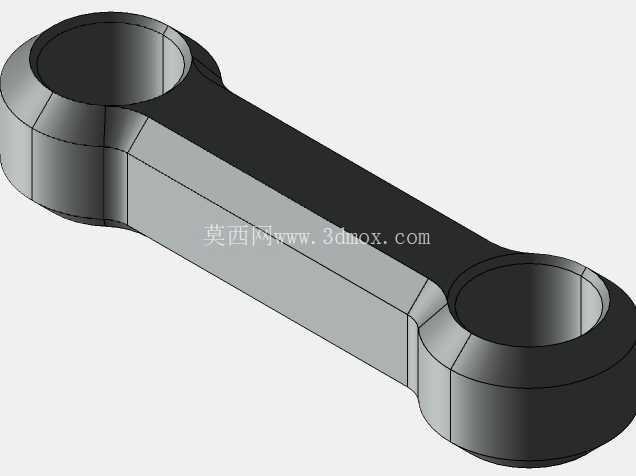

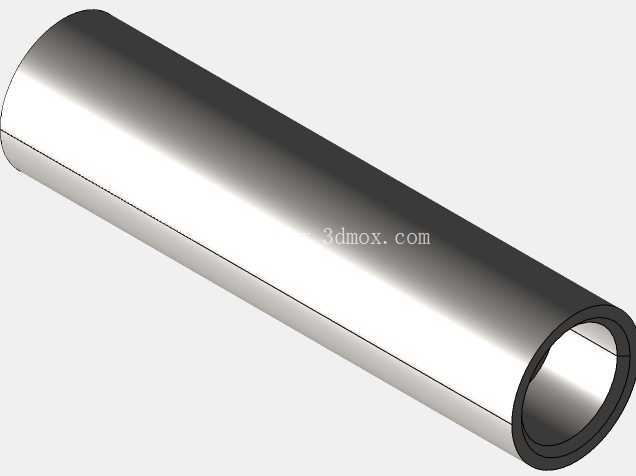

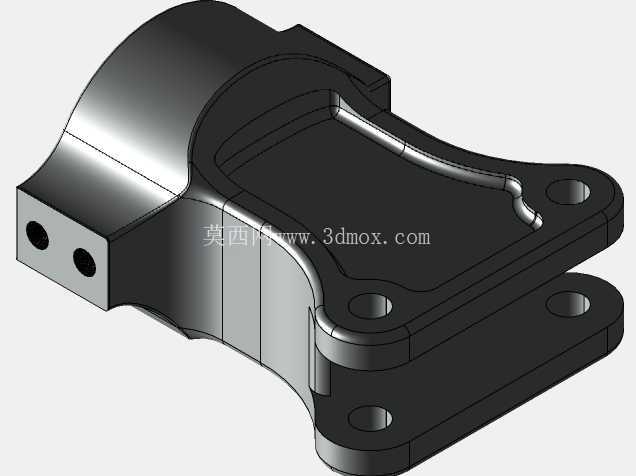

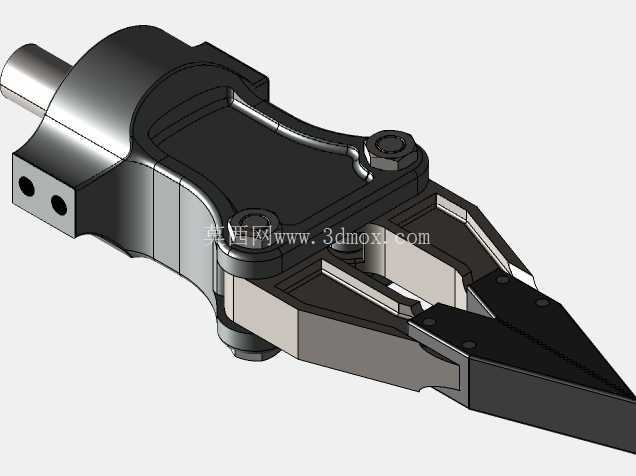

　　从结构设计逻辑来看，该机具的核心受力部件集中在前端扩张臂与中部油缸连接段，建模过程中需要重点关注扩张臂铰接点的受力校核，两个扩张臂采用对称式剪叉布局，铰接销轴处需要预留足够的抗剪截面，避免大负载扩张时出现销轴变形、臂体开裂的问题；油缸本体采用一体化铸钢壳体设计，壳体外侧的加强筋沿油缸轴向布置，既可以提升油缸耐压能力，也能作为手持作业时的握持定位结构，表面做防滑纹理处理，方便救援人员在戴防护手套的情况下稳定持握机具。

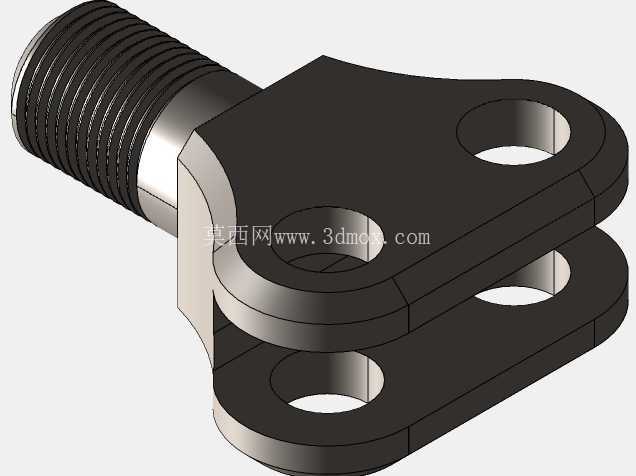

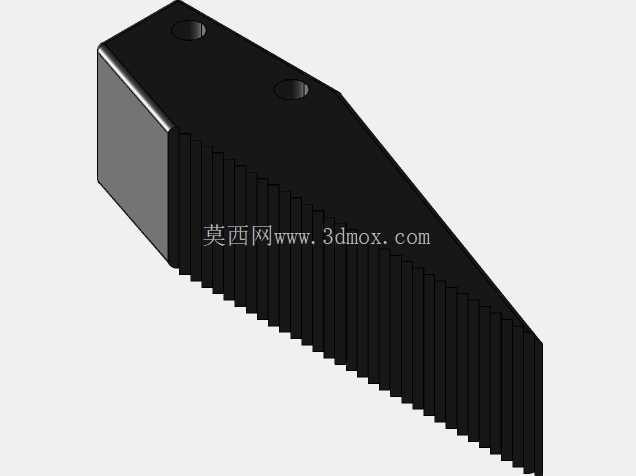

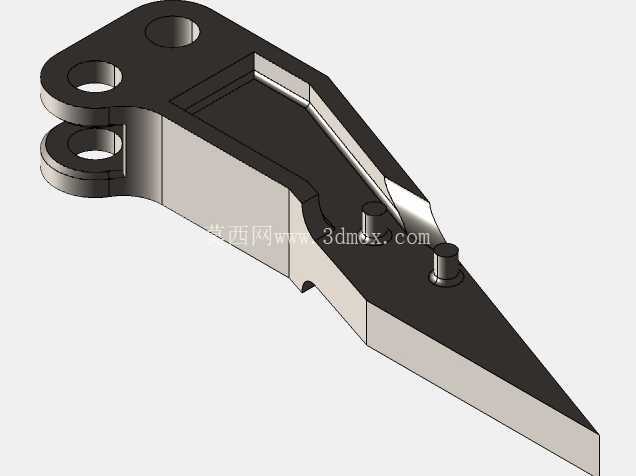

　　前端扩张头的齿形结构做了差异化设计，尖端部分做窄边处理，方便插入变形车门、坍塌构件的缝隙中完成初始扩张，齿面的凸起纹路沿扩张受力方向垂直布置，避免扩张过程中构件打滑脱出，扩张臂的开合角度覆盖0到30度的作业范围，最大扩张距离可以满足常规乘用车车门撑开、钢筋构件掰开的作业需求。在安装边界与尺寸适配方面，该机具的整体长度控制在单人可持握操作的范围内，油缸尾部的进油接口采用标准快插结构，可匹配常规救援液压泵的输出管路，接口处做了防脱落锁止设计，避免高压作业过程中油管脱开造成安全隐患；扩张臂与油缸连接的铰接座采用嵌入式安装结构，臂体转动过程中不会与油缸壳体发生运动干涉，建模时需要预留0.5到1毫米的装配间隙，同时考虑铰接处的防尘密封结构，避免救援现场的泥沙、碎屑进入铰接缝隙造成卡滞。

　　从功能特性来看，该机具的扩张力输出为线性可控模式，配合液压系统的调压阀可以实现扩张力的精准调节，在处理靠近被困人员的构件时，可以调低输出压力避免构件突然弹开造成二次伤害，在处理厚重金属构件时可以调高压力完成快速破拆；机具整体做了防腐防锈处理，可适应雨天、泥泞、粉尘等复杂救援现场的作业环境，外露的金属部件均做了淬火硬化处理，扩张头尖端硬度满足反复插入金属缝隙的耐磨需求，不会因为多次冲击出现卷边、断裂问题。建模过程中需要重点关注运动副的配合关系，两个扩张臂的同步运动通过内部的齿轮联动结构实现，保证扩张过程中两个臂体的开合角度完全一致，避免单侧受力造成的机具偏载损坏，油缸内部的活塞行程与扩张臂的最大开合角度做匹配设计，活塞伸出到最大行程时刚好对应扩张臂的最大张开角度，不会出现活塞超出行程造成的油缸密封损坏问题。
