外啮合式液压齿轮泵三维结构设计

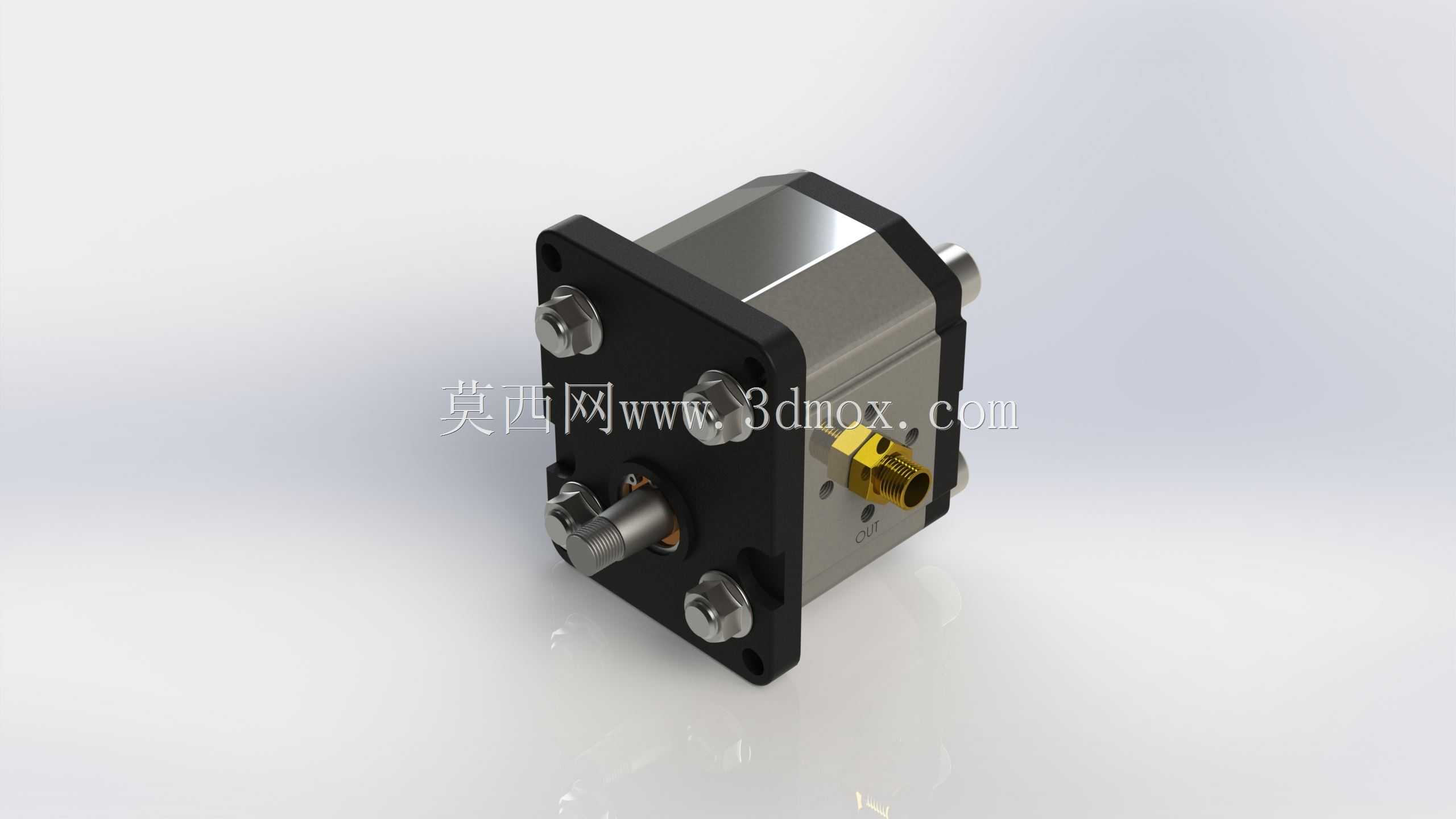

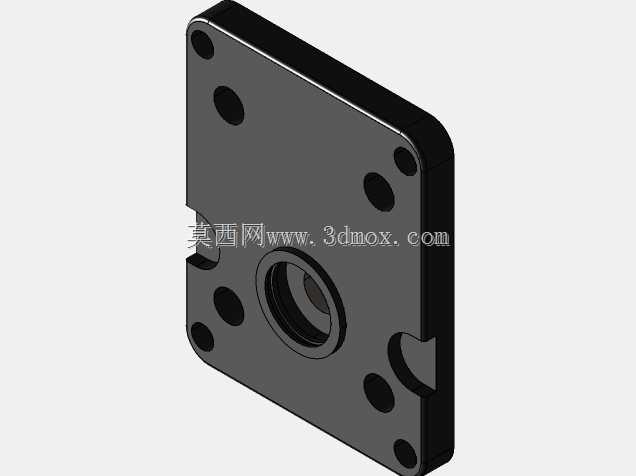

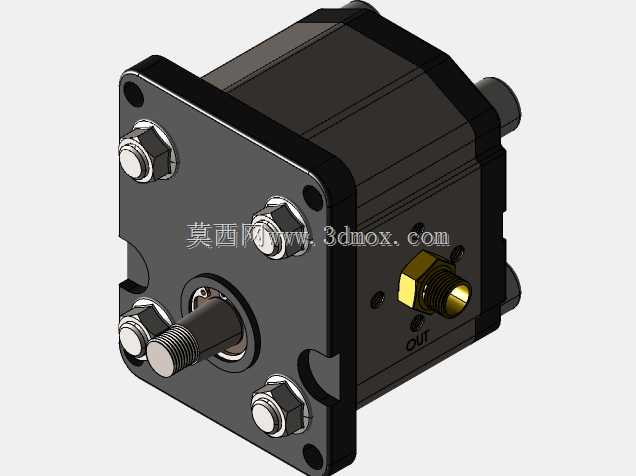

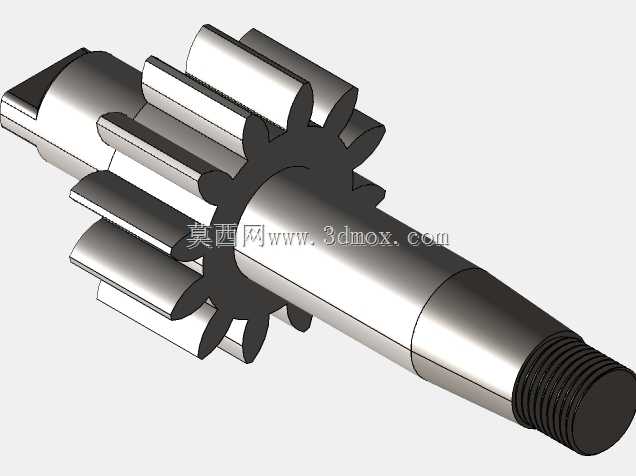

　　在机床液压系统、小型工程机械液压回路、农机液压操控单元这类对供油稳定性要求较高的场景中，外啮合齿轮泵一直是应用占比极高的动力元件，这类元件不需要复杂的变量调节结构，依靠齿轮啮合过程中形成的密闭容积变化完成吸油与压油动作，能在中低压工况下持续输出恒定流量的压力油，适配绝大多数不需要流量调节的开式液压回路。从结构设计逻辑来看，这款齿轮泵采用了前端法兰安装的布局形式，安装法兰上预留了四个对称分布的螺栓过孔，孔位公差按照IT7级精度设计，能保证泵体与电机端盖、钟形罩安装时的同轴度要求，避免输入轴承受额外的径向力，延长轴封与轴承的使用寿命。输入轴采用外伸式平键连接结构，轴伸长度与直径匹配常规Y系列电机轴伸尺寸，

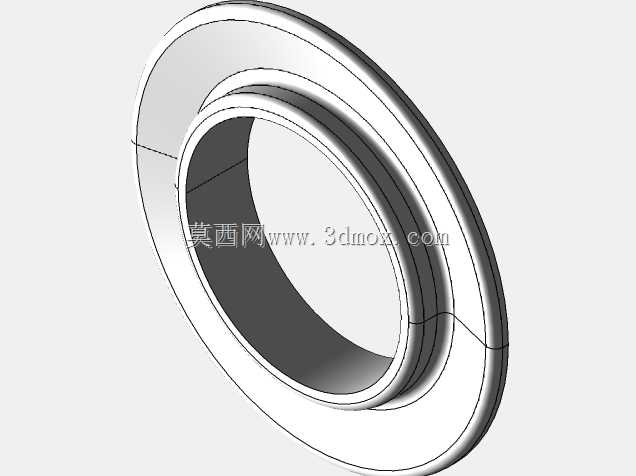

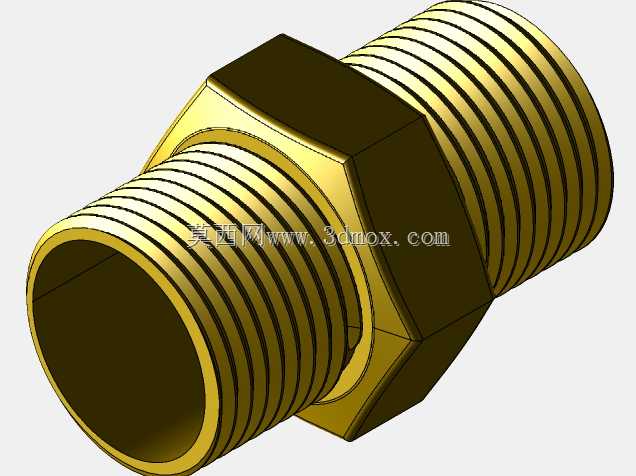

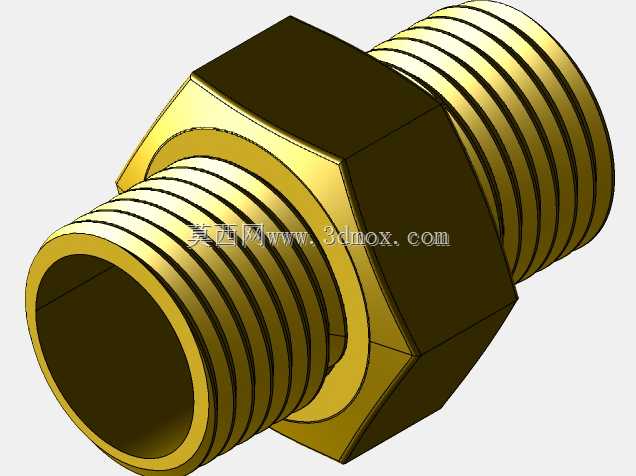

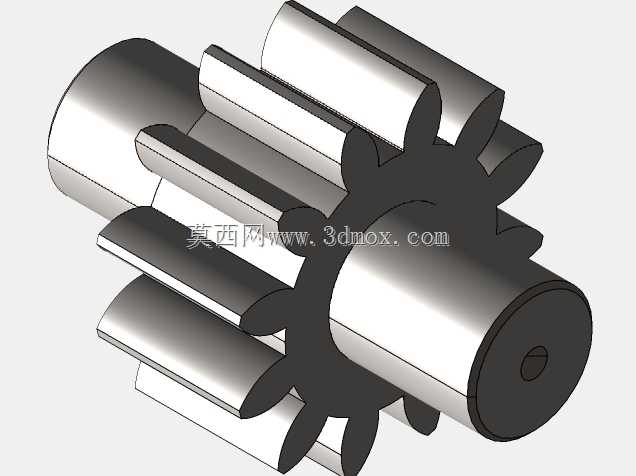

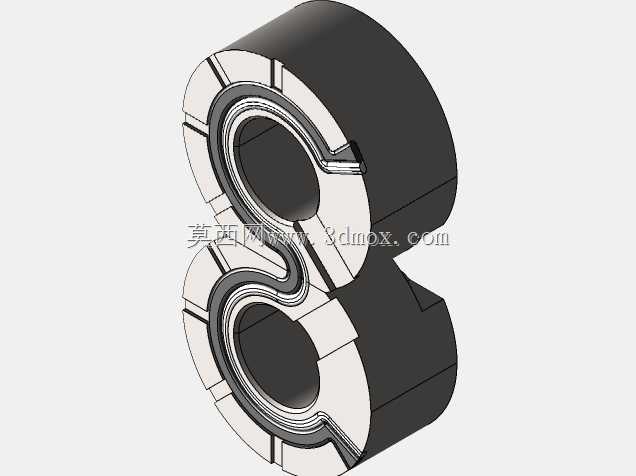

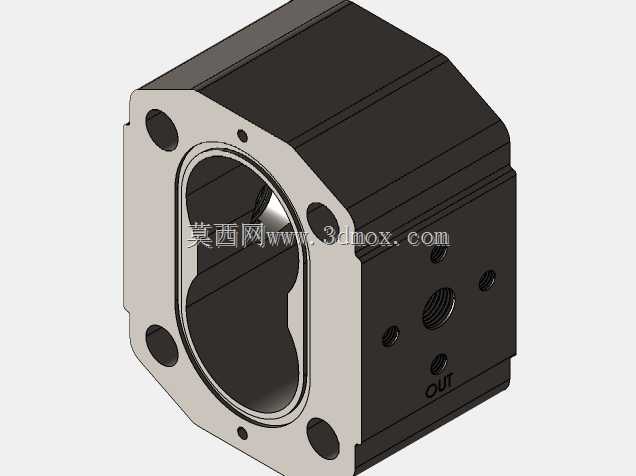

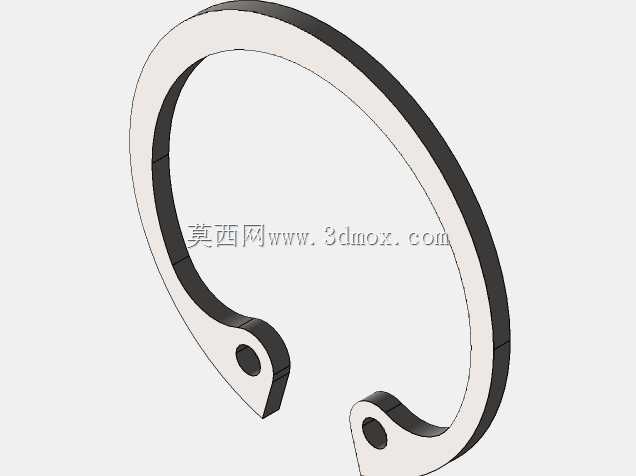

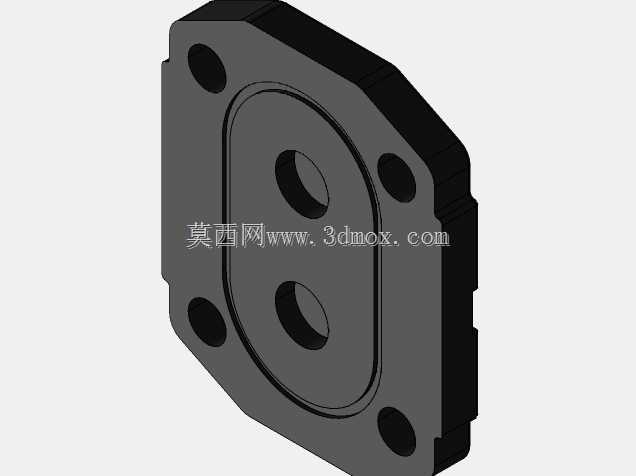

　　不需要额外定制联轴器就能完成动力对接，轴端的密封采用双唇口骨架油封，能同时阻挡外部粉尘进入泵腔、防止内部液压油向外渗漏，适配车间多粉尘的作业环境。泵体的进出油口采用了侧向布置的形式，进油口口径大于压油口口径，这种设计是为了降低吸油阻力，避免泵在高转速工况下出现吸空、气蚀问题，油口采用螺纹连接形式，能直接对接标准液压管接头，不需要额外加装过渡板，减少管路连接的泄漏点。泵体内部的一对齿轮采用渐开线直齿设计，齿宽与齿顶圆的比值控制在合理区间，既保证足够的排量，又避免齿轮受液压径向力过大导致的齿顶刮蹭泵壳问题；齿轮两侧的浮动侧板采用了压力补偿设计，泵工作时压油腔的压力油会引入侧板背面，推动侧板紧贴齿轮端面，自动补偿齿轮端面磨损产生的间隙，

　　将容积效率维持在稳定水平，不会随着使用时长增加出现流量大幅衰减的问题。从安装边界来看，这款泵的整体轴向尺寸控制得较为紧凑，法兰安装面到泵尾端的距离适配多数小型液压站的安装空间，泵体外壳采用铝合金材质挤压成型，在保证结构强度的前提下降低了整体重量，同时铝合金的散热性能优于铸铁壳体，长时间连续工作时能更好地散发泵内摩擦产生的热量，降低液压油的温升速度。在实际选型适配时，需要注意泵的旋转方向与进出油口的对应关系，反向旋转会导致吸压油口互换，无法正常建立系统压力；输入轴与电机轴的同轴度误差需要控制在0.1mm以内，角向偏差不超过0.5度，否则会导致输入轴断裂、油封过早损坏。这类齿轮泵的适用介质为常规矿物液压油，

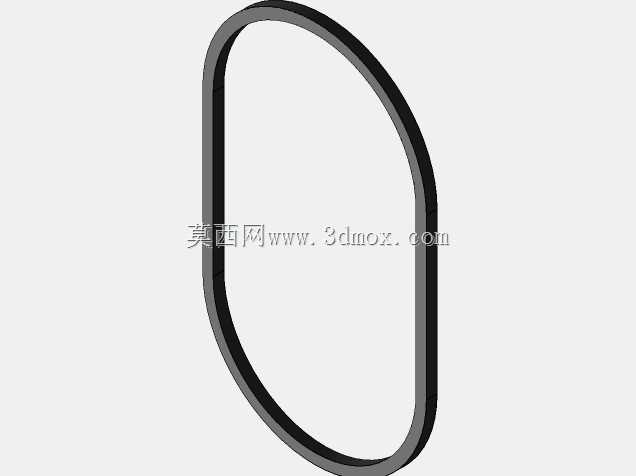

　　工作时油液的清洁度需要控制在NAS9级以内，油液污染度过高会加速齿轮齿面、侧板磨损，导致内泄漏增大，因此在泵的吸油口需要加装精度不低于100μm的吸油过滤器，压油回路可根据系统元件要求加装精度更高的压力管路过滤器。在三维建模过程中，这款模型完整还原了泵体内部的齿轮啮合间隙、侧板安装位置、密封件沟槽尺寸，所有安装孔位、配合尺寸都按照实际产品的公差要求进行了参数化绘制，既可以用于液压站布局设计时的干涉检查，也能作为液压元件教学、结构拆解演示的数字化模型使用，帮助设计人员快速理解外啮合齿轮泵的工作原理与结构组成，在进行液压系统三维布局时，直接调用该模型就能完成泵与电机、油箱、阀组的空间位置排布，提前排查管路走向、安装操作空间是否存在干涉问题，减少实际装配时的整改工作量。
