巴西款硬齿面工业减速机三维结构设计

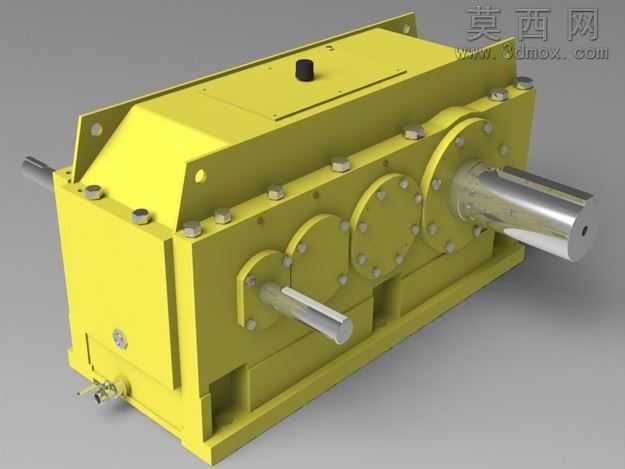

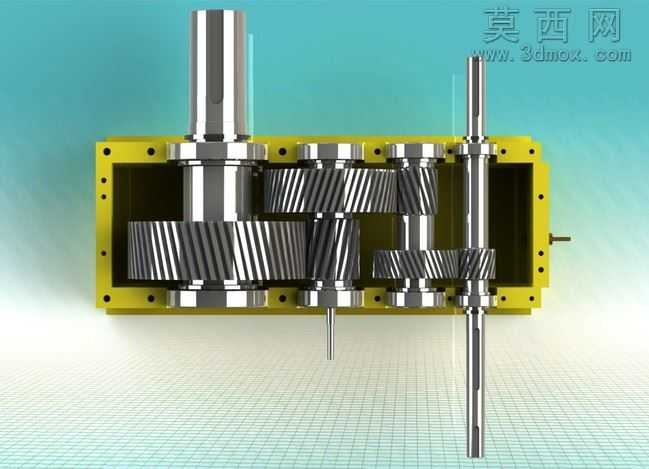

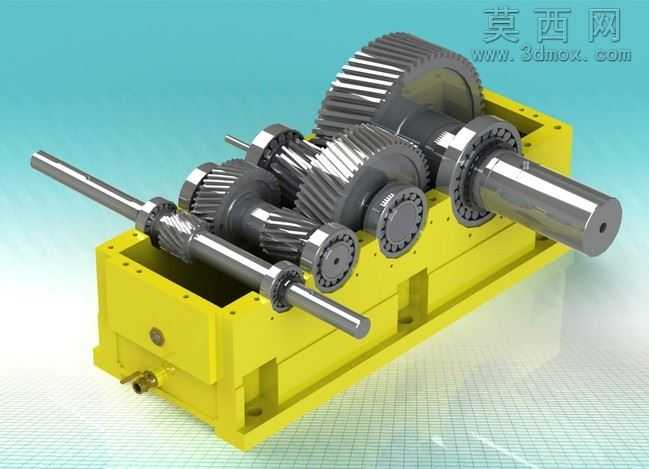

本作品为针对巴西工业应用场景设计的硬齿面减速机三维建模作品，全程在SolidWorks平台完成全参数化建模与装配校验，建模过程严格遵循重载工业减速机的设计规范，对每一处结构细节都做了精准还原。首先从整体传动布局入手，采用多级平行轴齿轮传动结构，建模时先搭建各级传动轴的空间基准轴系，确保输入轴、中间传动轴、输出轴的同轴度、平行度公差符合工业设计要求，每根轴上的键槽、轴肩、轴承安装位都按照机械设计标准做了精确尺寸绘制，保证后续虚拟装配时无干涉问题。齿轮部分采用硬齿面齿轮设计参数，建模时对轮齿的渐开线齿廓做了精准生成，还原了硬齿面齿轮经渗碳淬火后的结构特征，各级齿轮的啮合位置、侧隙预留都经过装配体干涉检查验证，确保传动逻辑符合实际运行要求。箱体部分采用整体式铸造箱体结构，建模时还原了箱体的加强筋布局、轴承座安装凸台、上下箱体连接螺栓孔、观察孔盖、透气塞安装位、油位检测接口、底部放油接口等细节，箱体壁厚、过渡圆角都参照铸造工艺要求做了合理设计，既保证箱体的结构刚性，也兼顾铸造生产的工艺可行性。外观渲染阶段，为箱体赋予了醒目的工业黄色哑光漆材质，还原工业减速机常用的涂装效果，为传动轴、连接螺栓等金属部件赋予了抛光钢材材质，区分不同部件的材质质感，同时添加了真实的环境光影效果，让渲染图能够清晰展现减速机的整体外观与结构层次。设计过程中充分考虑该款减速机面向巴西市场的应用需求，适配当地重载工业传动的工况特点，对箱体的安装固定脚、输出轴的伸出长度、输入轴的连接尺寸都做了针对性适配，整个模型所有零件可编辑、可参数化修改，能够直接用于后续的工程图生成、虚拟样机仿真、产品展示等场景，完整还原了硬齿面减速机的内部传动结构与外部安装特征，结构严谨，细节丰富，符合工业级三维建模的精度要求。
