四缸发动机排气歧管结构设计

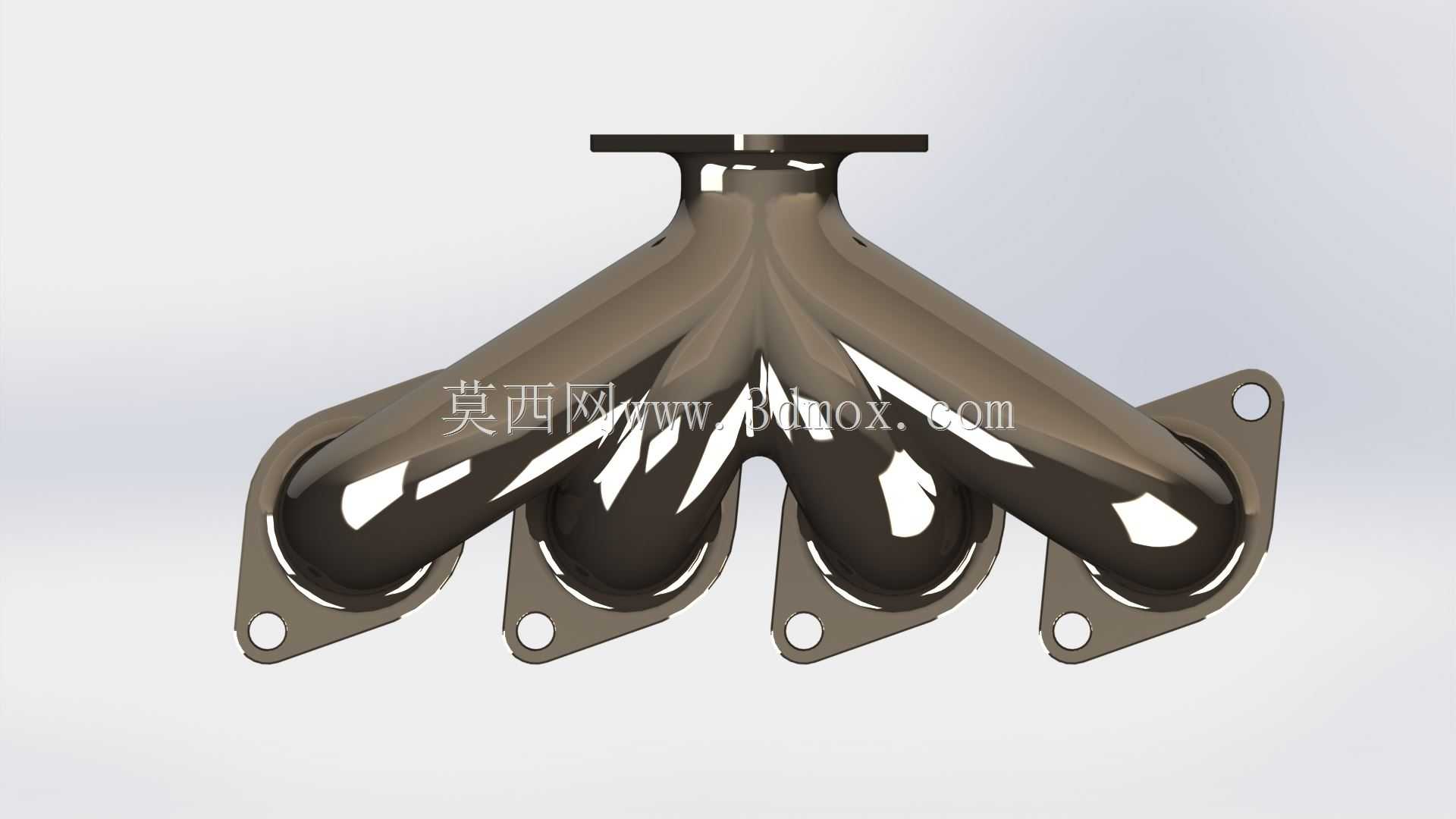

这款排气歧管适配直列四缸内燃发动机，是排气系统首端的核心导流部件，直接对接气缸盖排气侧，承担各缸排气的导流、汇集功能，是发动机进排气匹配设计中不可忽视的结构件。从实际装车场景来看，这类四合一结构的排气歧管多用于小排量自然吸气乘用车、轻型商用车的动力总成，安装位置紧贴发动机缸盖排气侧，周边需预留氧传感器安装位、隔热罩装配间隙，同时要避开发动机悬置、冷却管路、启动电机等周边附件的干涉边界。

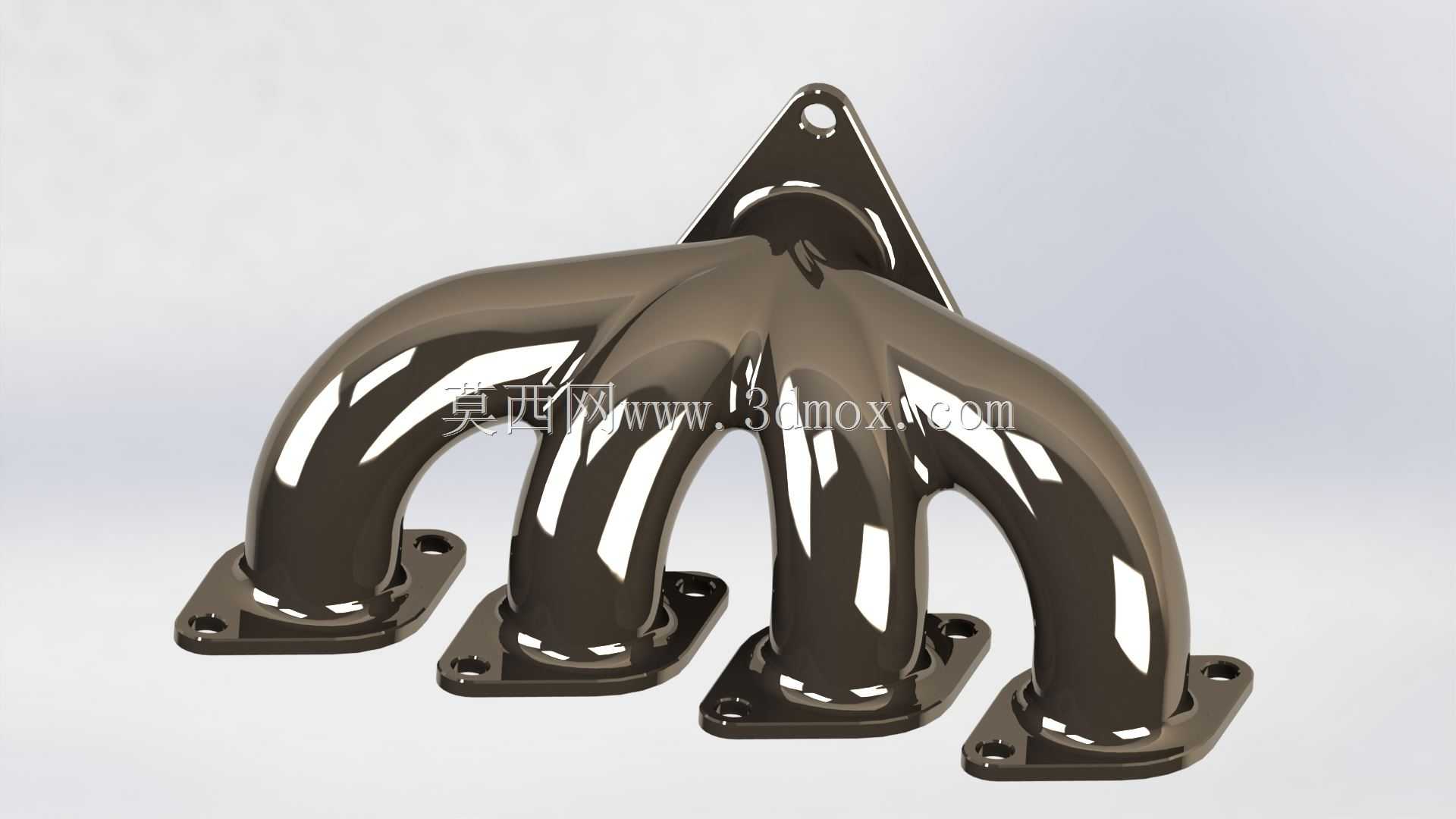

从功能特性上看，该结构采用等长趋势的支管走向设计，四个支管分别对应四个气缸的排气口，逐步汇流到单一的排气出口端，能够在一定程度上降低各缸排气脉冲的相互干扰，减少排气背压，避免相邻气缸排气时出现气流倒灌的问题，保障各缸排气过程的顺畅性。支管与缸盖连接的法兰面采用平面机加工设计，每个法兰面预留两个螺栓安装孔，孔位公差需匹配缸盖排气侧的螺纹孔位置，安装时配合金属复合排气垫片，能够实现高温高压排气的密封，避免废气泄漏，防止高温废气进入乘员舱引发安全隐患。

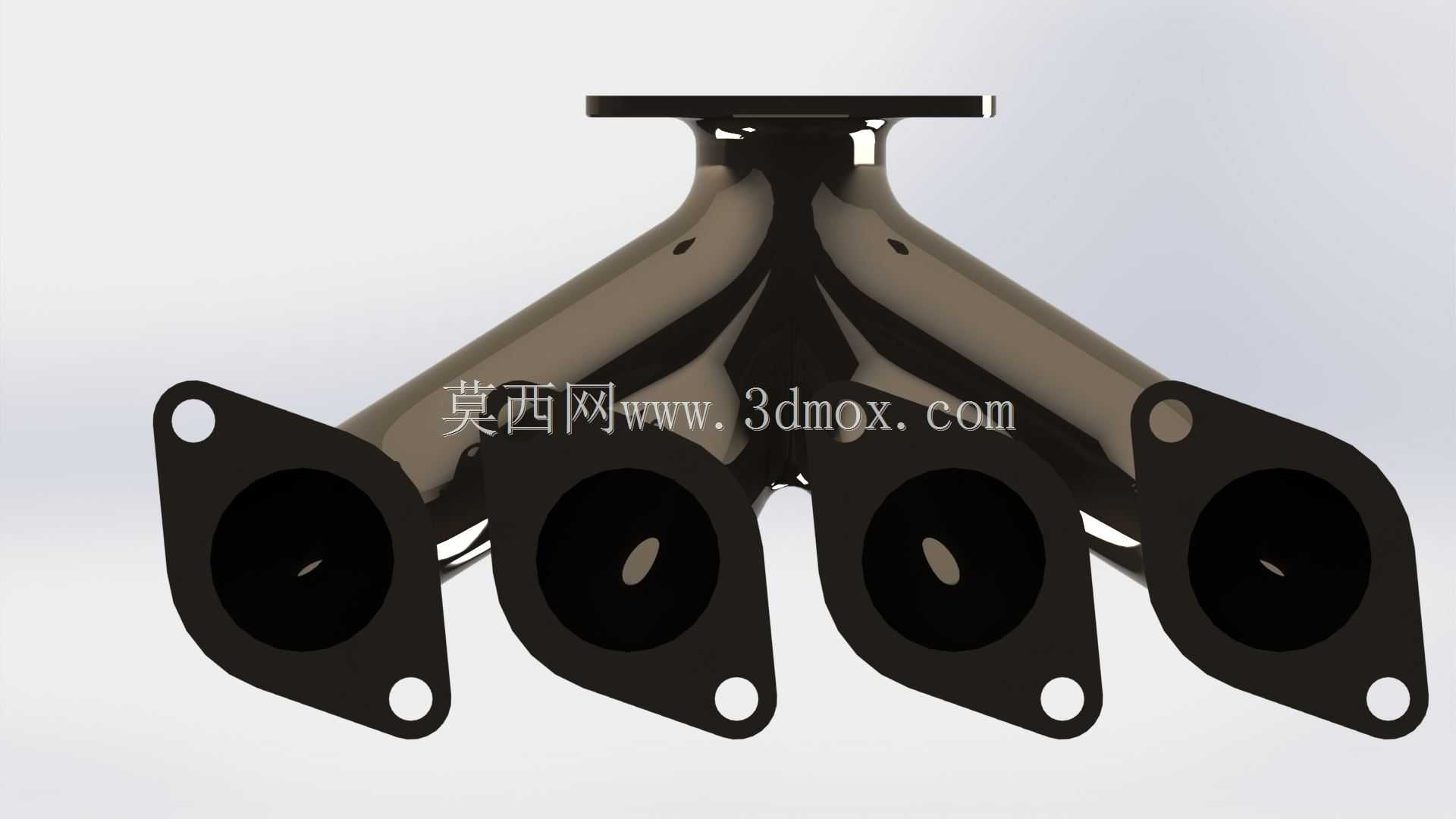

设计过程中，首先要锁定安装边界：四个进气法兰的中心距完全匹配直列四缸缸盖的排气口间距，法兰面的平面度要求控制在0.1mm以内，保证密封可靠性；顶部的三角安装吊耳是为了适配发动机总成的装配吊装，同时也可作为歧管自身的辅助固定点，降低发动机运行过程中歧管的振动幅度，避免长期振动导致的法兰面密封失效、歧管开裂等问题。支管的流道设计采用顺滑过渡的曲面结构，没有突兀的截面突变，能够减少排气气流的沿程阻力，管壁厚度均匀，适配铸铁铸造工艺的生产要求，避免铸造过程中出现壁厚不均导致的缩孔、裂纹缺陷。

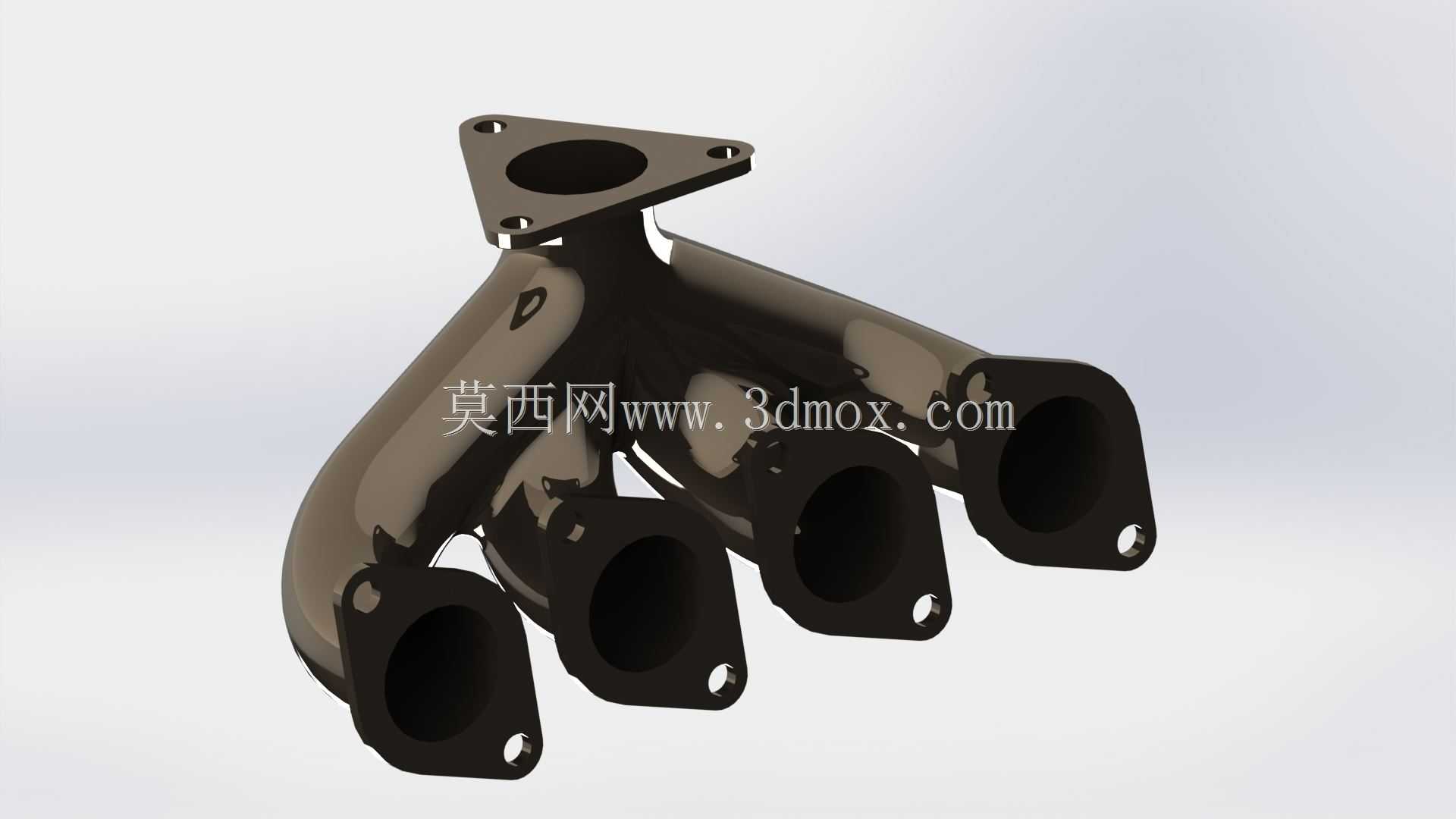

从安装尺寸的匹配逻辑来看，汇流出口端的法兰尺寸需要对接下游三元催化器或者前排气管的接口，安装孔位的同轴度、端面平面度都需要和下游部件匹配，保证整个排气系统的连接密封性。整个歧管的外形轮廓需要控制在发动机舱的预留空间内，支管的弯曲弧度经过反复校核，既保证流道的顺滑性，又不会和周边的发动机线束、冷却水管、空调管路产生运动干涉，即使在发动机悬置产生最大位移的工况下，歧管和周边部件的最小间隙也要保留8mm以上的安全距离，防止运行过程中出现磕碰磨损。

在结构强度设计上，各个支管和法兰的连接位置采用圆角过渡，减少应力集中，因为排气歧管长期工作在800-900℃的高温环境下，同时承受发动机运行带来的振动、排气气流的脉冲压力，应力集中位置很容易在热循环和振动的共同作用下出现疲劳开裂。顶部的安装吊耳位置做了加厚处理，因为吊装和固定过程中这个位置会承受较大的集中载荷，加厚处理能够提升局部结构强度，避免吊耳断裂。整个歧管的表面做了抛光质感的工艺处理，实际量产中多采用铸铁材质铸造成型后做抗氧化表面处理，能够耐受高温排气的腐蚀，延长部件的使用寿命。

这类排气歧管的设计核心是在有限的安装空间内，平衡流道性能、结构强度、工艺可行性三者的关系：如果一味追求等长流道来提升排气效率，很可能导致歧管外形尺寸过大，无法装入发动机舱的预留空间，或是支管弯曲半径过小导致铸造难度大幅提升，良品率下降；如果过度压缩结构尺寸，又会导致流道弯折角度过大，排气阻力上升，影响发动机的动力输出和排放表现。这款结构的四个支管长度差控制在合理范围内，既不会因为流道长度差过大导致各缸排气背压差异明显，又能把整体外形尺寸控制在合理区间，适配多数横置四缸发动机的安装空间，同时支管的弯曲半径满足铸造工艺的最小要求，不需要采用复杂的焊接工艺，整体铸造成型的生产效率更高，成本更可控。

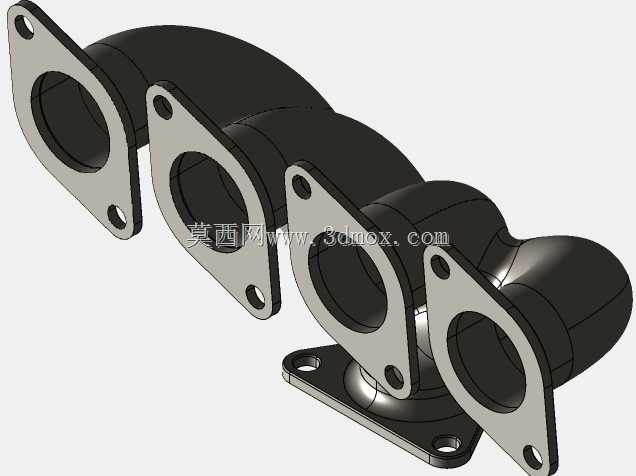

在密封设计上，每个对接缸盖的法兰面都设计了轻微的凸台结构，安装时垫片被压紧在凸台和缸盖平面之间，能够形成更稳定的密封线，即使在长期高温工作后垫片出现轻微的老化变形，凸台结构也能持续提供足够的密封比压，减少漏气风险。汇流出口端的法兰同样采用密封凸台设计，对接下游排气部件时，配合密封环或者垫片能够实现可靠密封，避免高温废气泄漏引发的周边部件老化、舱内异味等问题。
