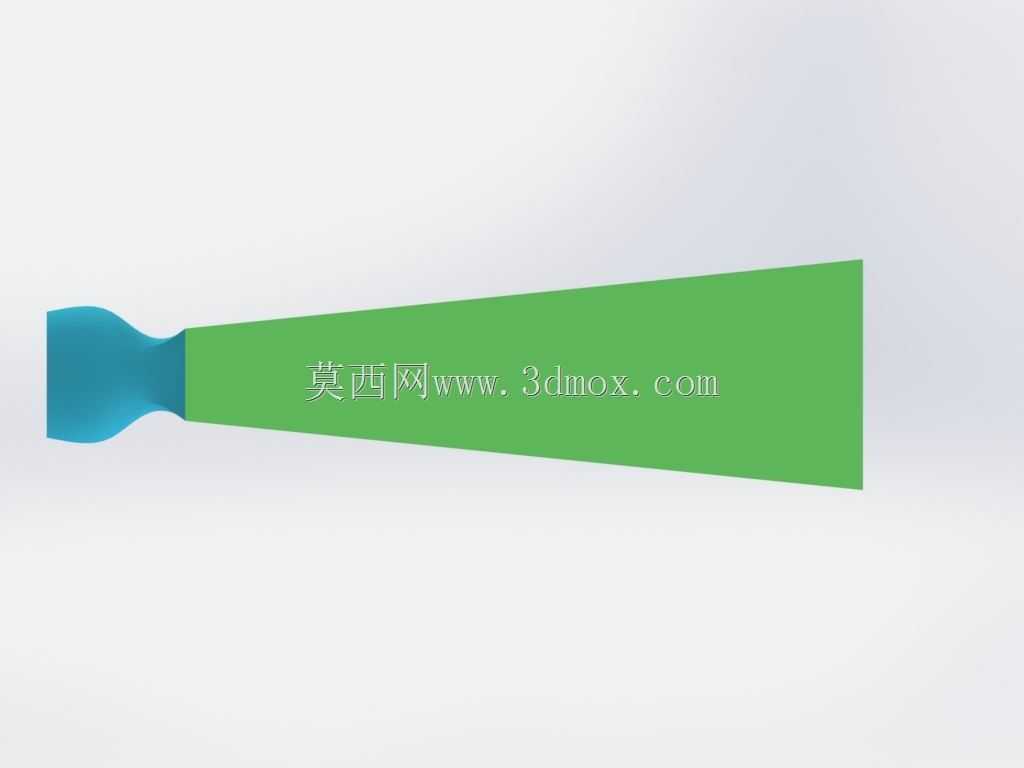

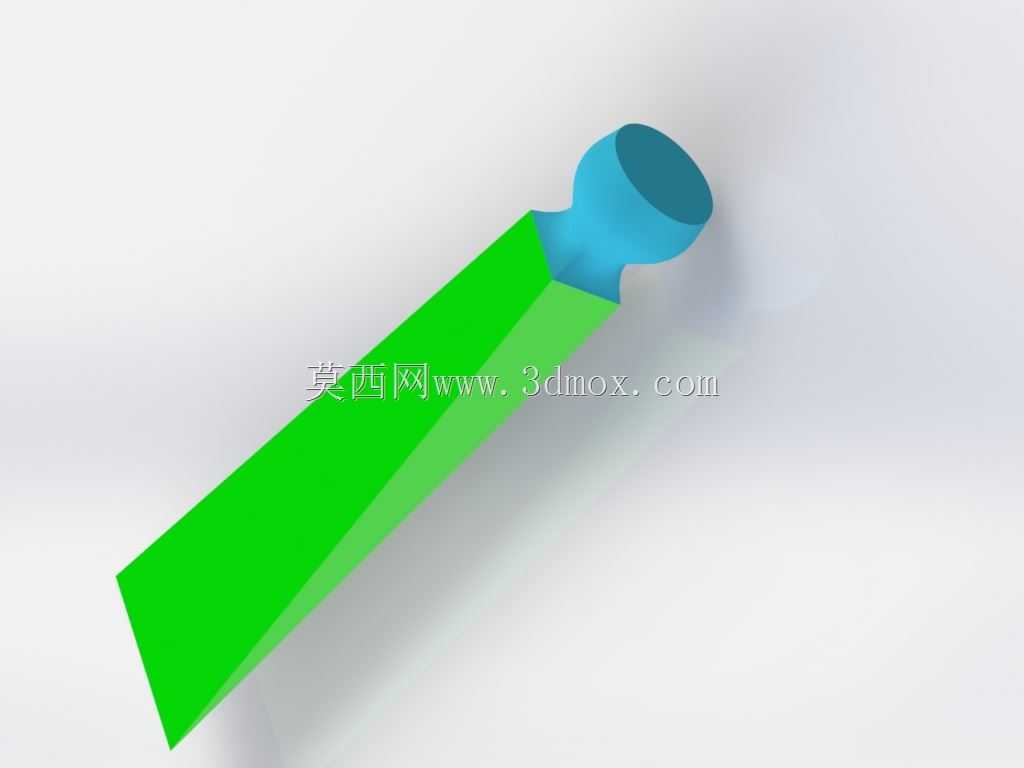

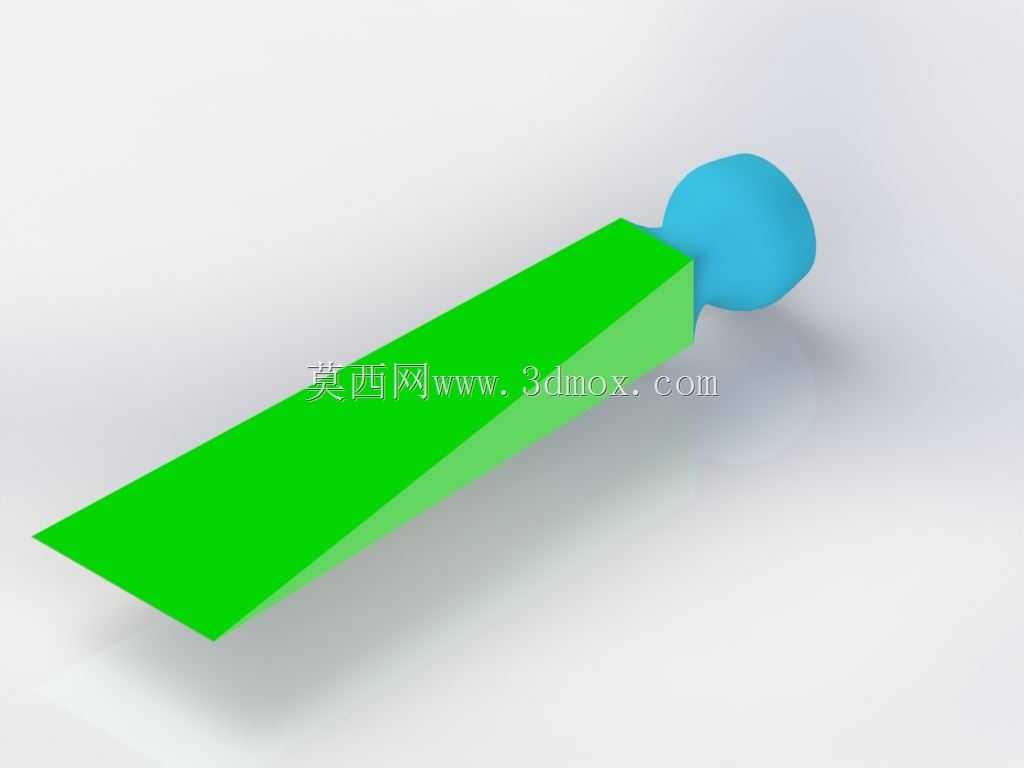

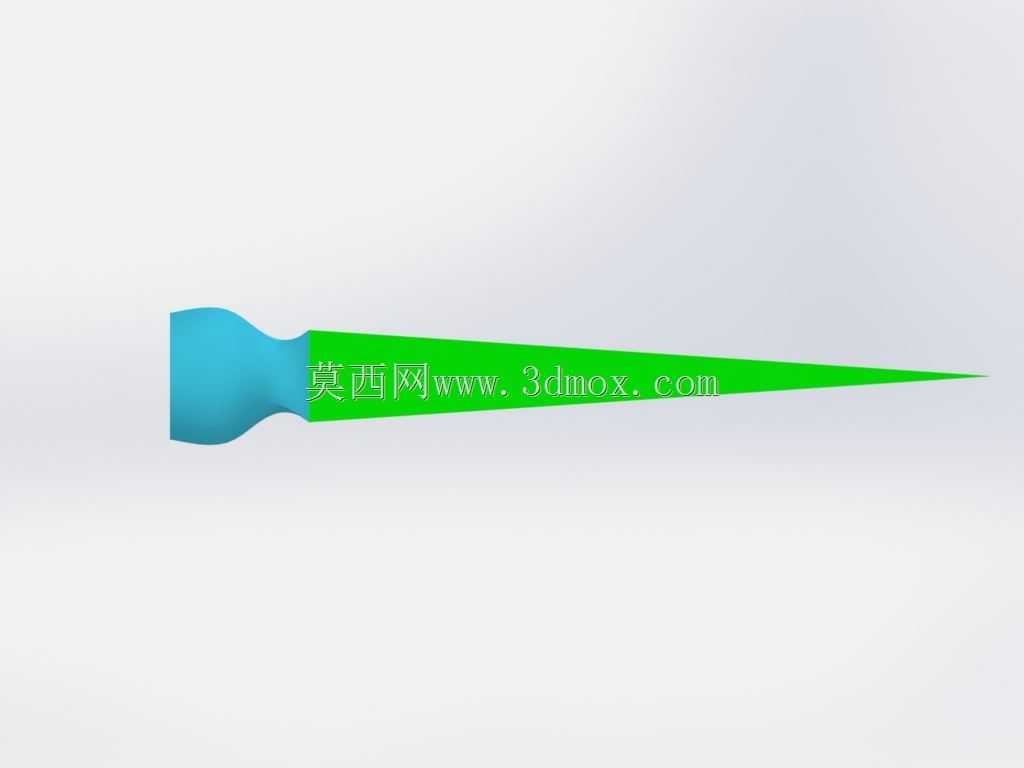

带球形端头斜面楔紧定位销结构

　　在工装夹具、轴承装配以及各类需要径向或轴向预紧定位的机械结构里，楔子类零件往往承担着把微小位移转化为可靠锁紧力的作用。这套楔子结构采用长条形斜楔主体配合末端球形端头的组合形式，区别于普通平键或圆柱销，它既可以沿斜面推进产生挤紧作用，又能通过球头与被定位件的弧面、锥孔或浮动压块形成点接触，避免硬对硬平面贴合时因加工误差造成的卡滞。从实际装配场景看，这类楔件常见于滚动轴承外圈的轴向间隙调整、夹具侧压块的微调、模具导套防转锁紧以及小型传动部件的消隙定位。斜楔主体的大平面作为施力承载面，推进过程中接触面积逐步增大，锁紧力分布更均匀；末端球头则用于抵接球面座、活动顶块或带凹坑的调节件，当楔块沿斜向打入时，球头可自适应微小角度偏差，

　　不会因接触面偏斜而出现局部应力集中。建模时先确定斜楔的核心工作斜面，斜面的倾斜角度直接决定增力比与自锁性能：角度过小，楔入行程过长且拆卸不便；角度过大，则无法形成可靠自锁，受振动后容易松脱。长楔身的厚度方向需要预留足够的刚性余量，避免在反复锤击或螺钉顶推时发生弯曲变形，棱边位置按装配工艺要求做小倒角，去除锐边的同时引导楔块顺利进入配合槽。球形端头与楔身的衔接处做平滑过渡，避免截面突变带来的应力集中，球头直径与楔身宽度保持合理比例，既保证球头接触强度，又不会让端头尺寸过大干涉周边零件。安装边界方面，楔块所在的配合槽需要与楔身斜面保持一致的斜度，槽宽方向留微量滑动间隙，槽的端部要留出楔件打入和退出的操作空间；球头侧对应的被抵接零件，

　　其接触凹坑或球面座的中心应与楔件推进轴线对正，偏移量过大会造成球头偏磨。在轴承调整场景中，楔件推进量直接转化为轴承游隙的改变，设计时可在楔身侧面标注刻度或配合调整螺钉，实现定量进给；在夹具锁紧场景中，楔件可配合锁紧螺母使用，设备运行振动环境下仍能保持预紧力不衰减。整个结构没有复杂的异形曲面，加工时斜楔平面可通过铣削后磨削保证平面度与斜度精度，球头部分可采用标准球头销与楔身组焊或整体成型，热处理后工作面获得足够硬度，耐反复挤压磨损。对于结构设计人员来说，这套楔件的三维数模可以直接嵌入夹具总成或轴承座装配体中，校核楔入全行程的干涉情况，确认球头在最小和最大伸出位置时都不会与相邻壳体、端盖发生碰撞，同时验证楔件斜面与配合槽的接触面积在锁紧位置达到设计要求，避免线接触导致的压溃失效。
