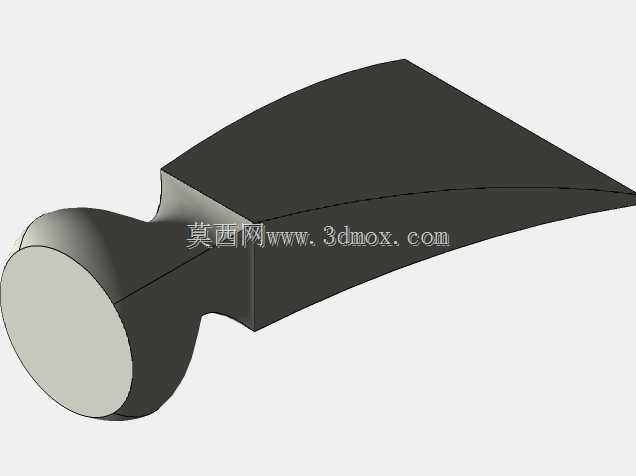

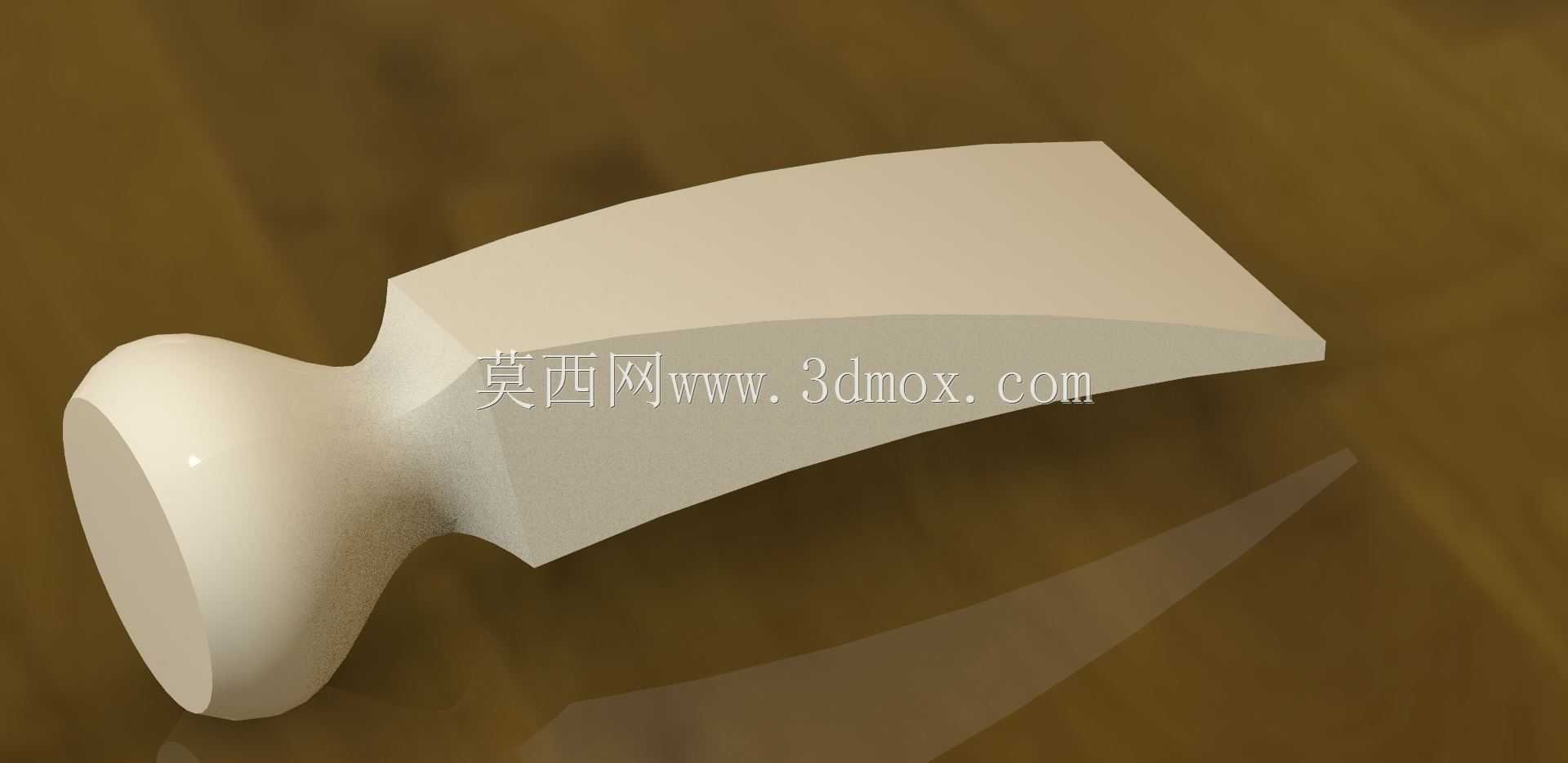

减压阀配套专用锤头结构三维数模

　　这款锤头主要配套减压阀装配与运维场景使用，在减压阀的生产组装、现场检修环节中，可用于轻击阀芯、密封件等部件完成对位装配，也可在设备卡涩时通过适度敲击完成部件松动复位，避免硬质工具直接接触阀件造成密封面损伤、零件变形等问题。从功能特性来看，该锤头的工作端采用斜楔式平刃结构，刃口做了小圆弧过渡处理，既可以保证敲击时的力线集中，适配狭小空间内的精准敲击作业，又能避免尖锐棱角刮伤阀件表面的防腐层、密封面；握持端采用球形膨大结构，敲击作业时可有效分散反震力，降低操作人员的手部疲劳感，同时球形端面也可用于需要大接触面积的轻击作业，比如敲击减压阀端盖完成密封垫压合。

　　设计过程中，首先结合减压阀的常规检修空间确定了整体尺寸边界，整体长度控制在适配单手操作的区间，最大外径不超过常规减压阀旁通口的操作间隙，确保在管线旁的狭小安装空间内也能灵活操作，不会和周边管线、支架产生干涉。外形曲面采用连续过渡的曲率设计，没有应力集中的直角棱边，既保证了零件本身的结构强度，承受反复敲击载荷时不会出现开裂、崩边问题，也避免了操作过程中棱边划伤操作人员。建模阶段优先保证了各曲面的G2连续，工作端的平面度、握持端的球面度都按照工装类零件的通用公差要求做了约束，可直接导出工程图用于机加工生产，加工时可选用45号钢做整体调质处理，工作端刃口部位做局部淬火提升耐磨性，握持端可做滚花或者包胶处理进一步提升握持摩擦力。

　　安装适配层面，该锤头属于手持作业工具，不需要额外的固定安装结构，自身的重心经过优化设计，重心落在握持端与工作端的衔接位置，敲击时的力传递效率更高，操作人员不需要施加额外的腕部力量来平衡工具姿态，长时间作业的操作舒适度更好。在减压阀的批量组装产线上，这类专用锤头可以替代通用钳工锤，针对减压阀的薄壁壳体、软质密封件等易损部件做针对性的结构优化，大幅降低装配过程中的零件不良率，在现场运维场景中，小巧的尺寸也方便放入随身工具包，适配高空、管线夹层等复杂作业环境的使用需求。
