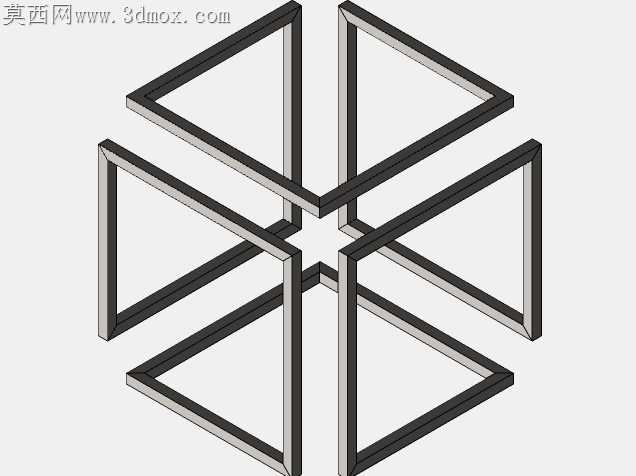

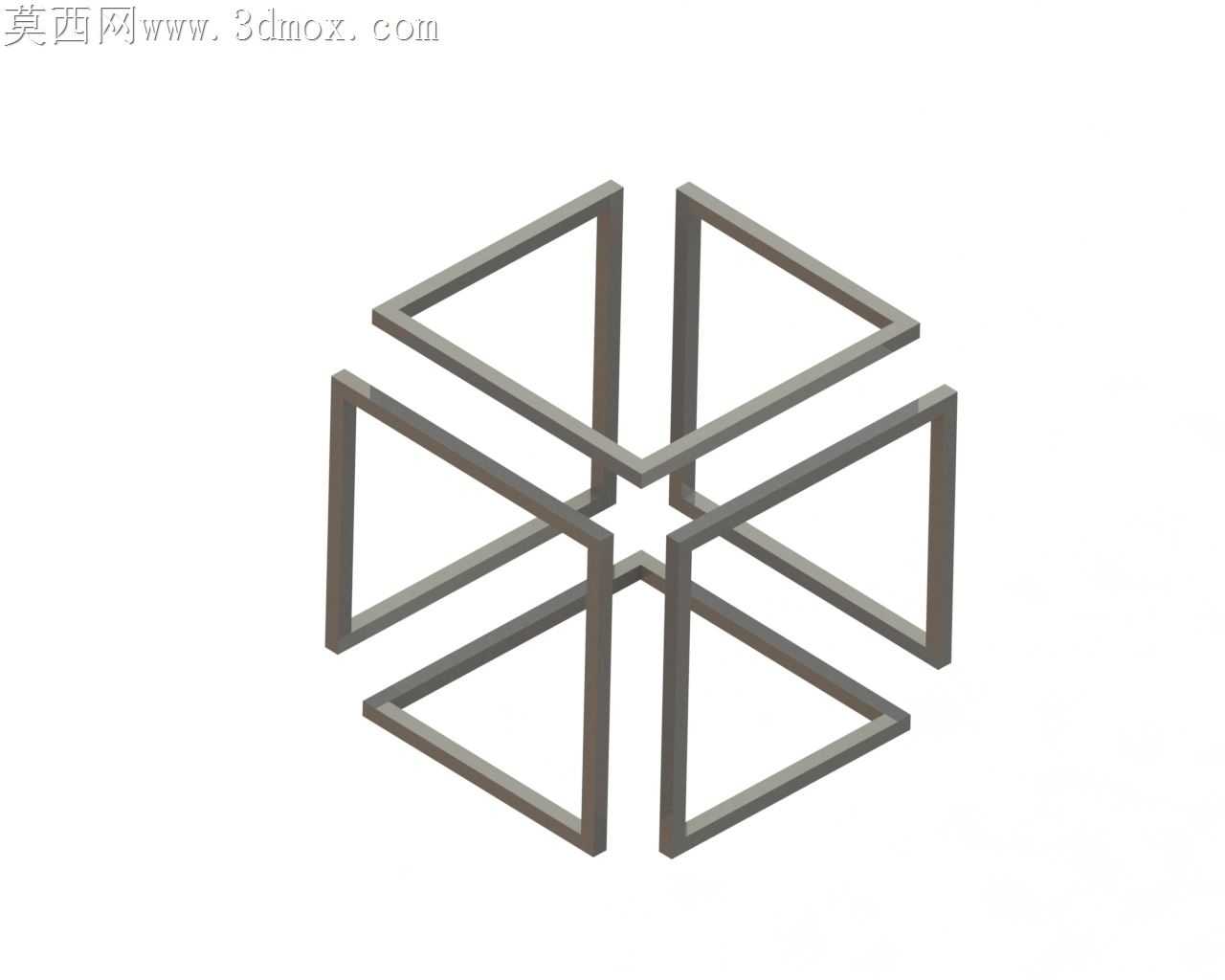

交错框架式视觉错觉金属摆件结构设计

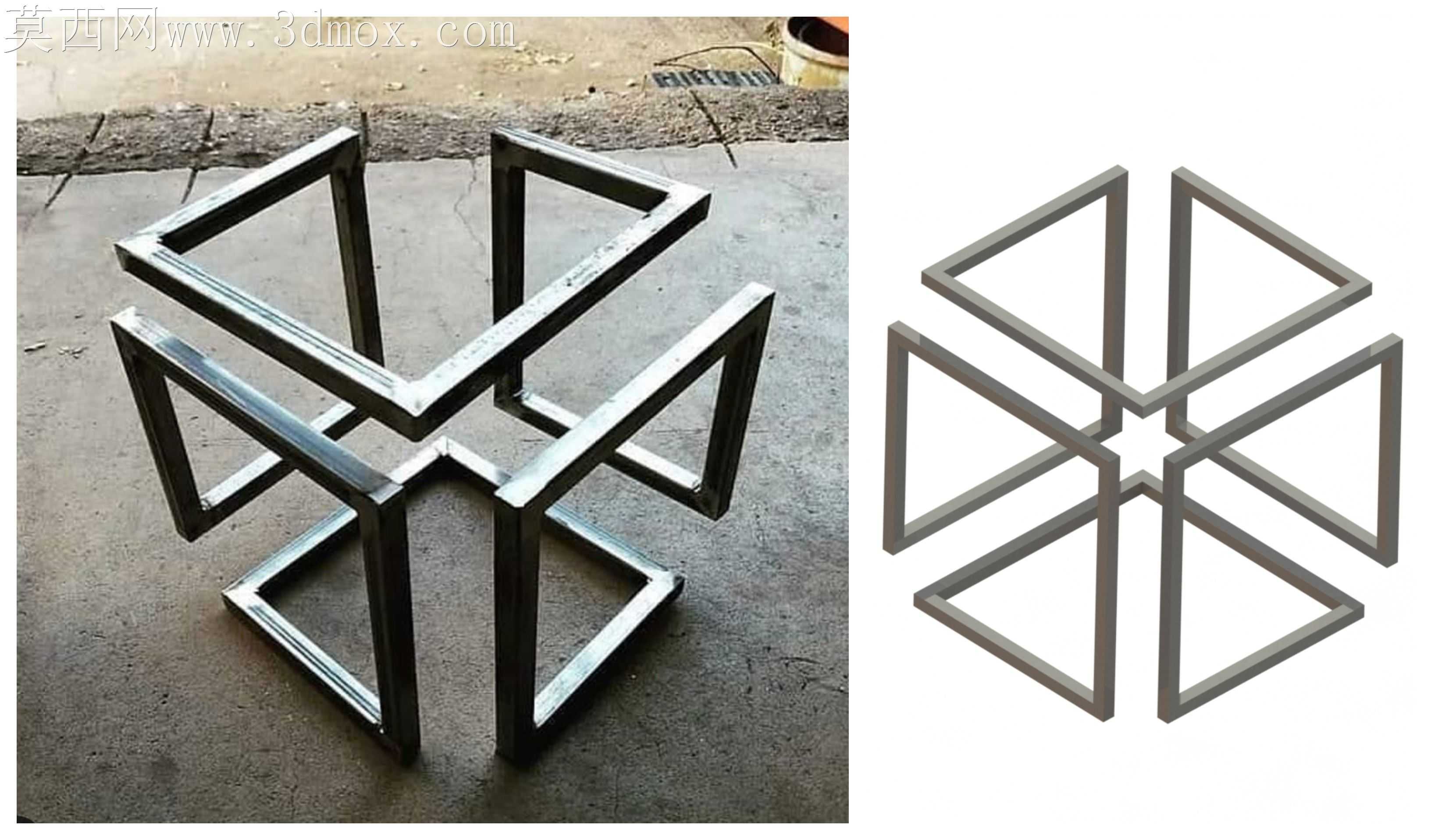

方管弯折焊接类创意摆件最容易出现的加工痛点，是多段框架交汇位置的焊缝藏污、棱角磕碰掉漆，以及视觉错位结构在实物落地时的角度偏差——很多人照着视觉图做出来的成品，从特定角度看根本出不来无限嵌套的错觉，要么是方管对接处留了过大缝隙，要么是相邻框架的平行度超差，一眼就能看出拼接破绽。这款交错立方体结构在加工适配层面做了很细的取舍，没有追求完全无缝的一体弯折效果，毕竟方管弯折半径受管壁厚度限制，直角位置必然存在圆弧过渡，硬要做无缝一体结构反而会让框架棱线出现扭曲，破坏视觉错觉需要的锐利直线感。每一段框架的端面都做了45度斜切对接，切角精度控制在0.1度以内，相邻框架交汇的位置特意留了0.2mm的均匀间隙，既避免焊接时热胀冷缩导致的框架变形，又能让阴影在间隙处形成连续的暗线，从正视角度看刚好能把几段独立框架的轮廓连成一个无限延伸的闭合回路，不用靠后期修图就能拍出视觉错位的效果。方管的壁厚选了1.2mm的冷轧钢管，没有用更厚的管材，是因为过厚的管壁会让框架棱边显得笨重，削弱几何结构的轻盈感，太薄的管材又会在焊接时出现焊穿变形，1.2mm的厚度刚好能在焊接时保证足够的结构强度，焊完之后打磨掉焊疤，做拉丝表面处理，焊缝位置的痕迹会和拉丝纹理融为一体，近距离看也找不到明显的拼接破绽。框架之间的定位没有靠工装夹具硬卡，而是先在地面铺了打印好的1:1定位轮廓图，每一段方管摆好位置之后先做点焊固定，从三个正交视角反复核对角度，确认每个方向看过去框架的棱线都能刚好对齐形成错觉之后，再做满焊处理，避免焊完之后角度偏移，之前试过直接靠工装定位，焊完之后因为焊接应力变形，整体框架歪了1度左右，特定角度的错觉效果直接消失，只能返工切割重新拼接。表面处理没有做亮面镀铬，亮面的反光会把框架背面的轮廓映出来，反而会穿帮，拉丝哑光的表面能把反光控制在柔和的漫反射状态，只有棱边位置会形成连续的高光带，刚好强化几何结构的线条感，摆在桌面上的时候，不同角度的光线照过来，高光带会跟着移动，视觉上会产生框架在缓慢旋转的错觉，比亮面处理的效果更有层次感。底部的四个接触点特意磨成了微小的平面，没有让框架的棱边直接接触桌面，避免棱边刮花桌面漆面，同时四个接触点的平面度控制在0.05mm以内，摆在玻璃桌面上也不会出现晃荡的情况，不用额外贴防滑脚垫，保持整体几何结构的简洁感。
