管道对接用手动管子焊接夹紧器具

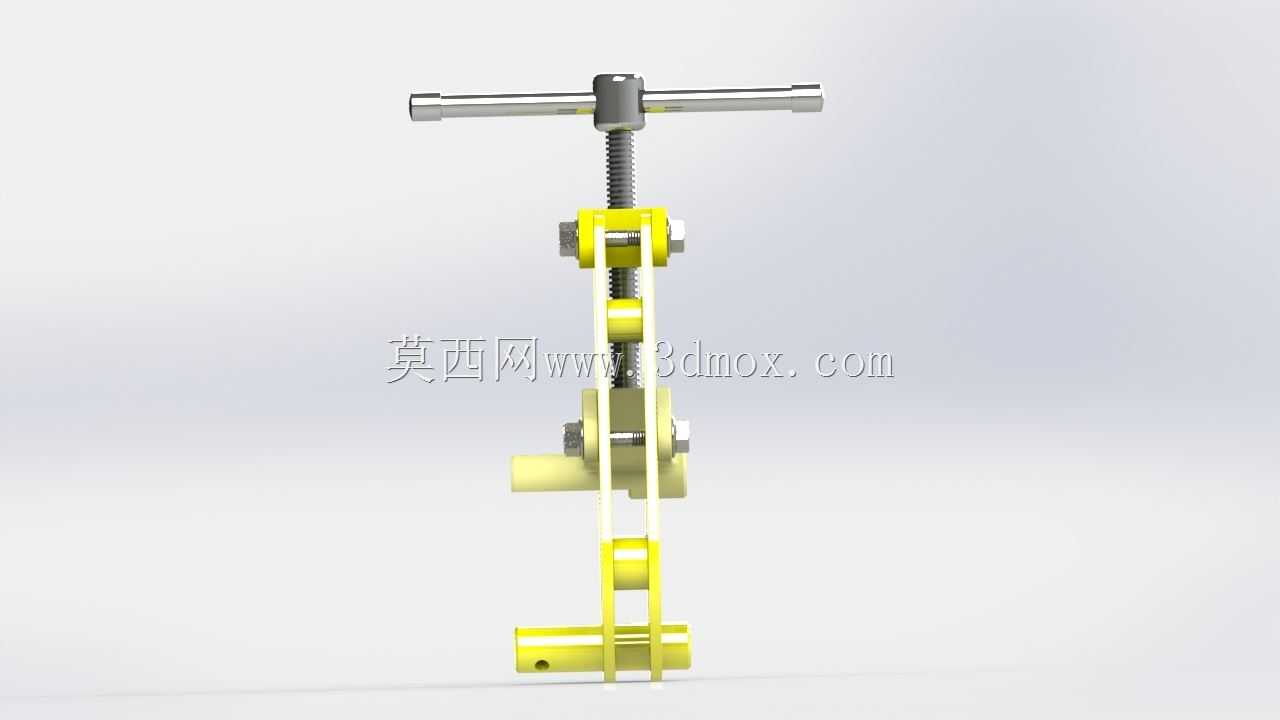

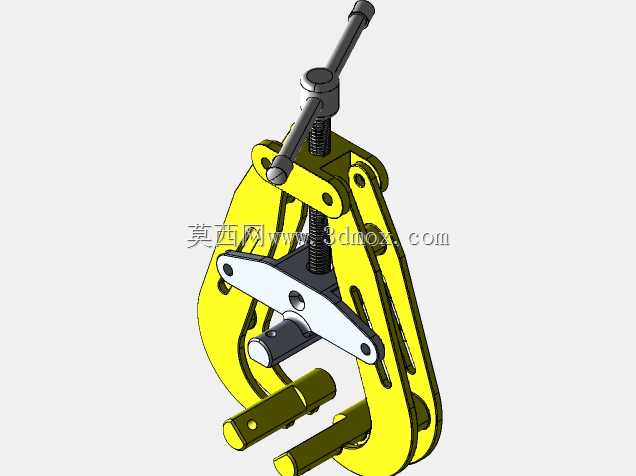

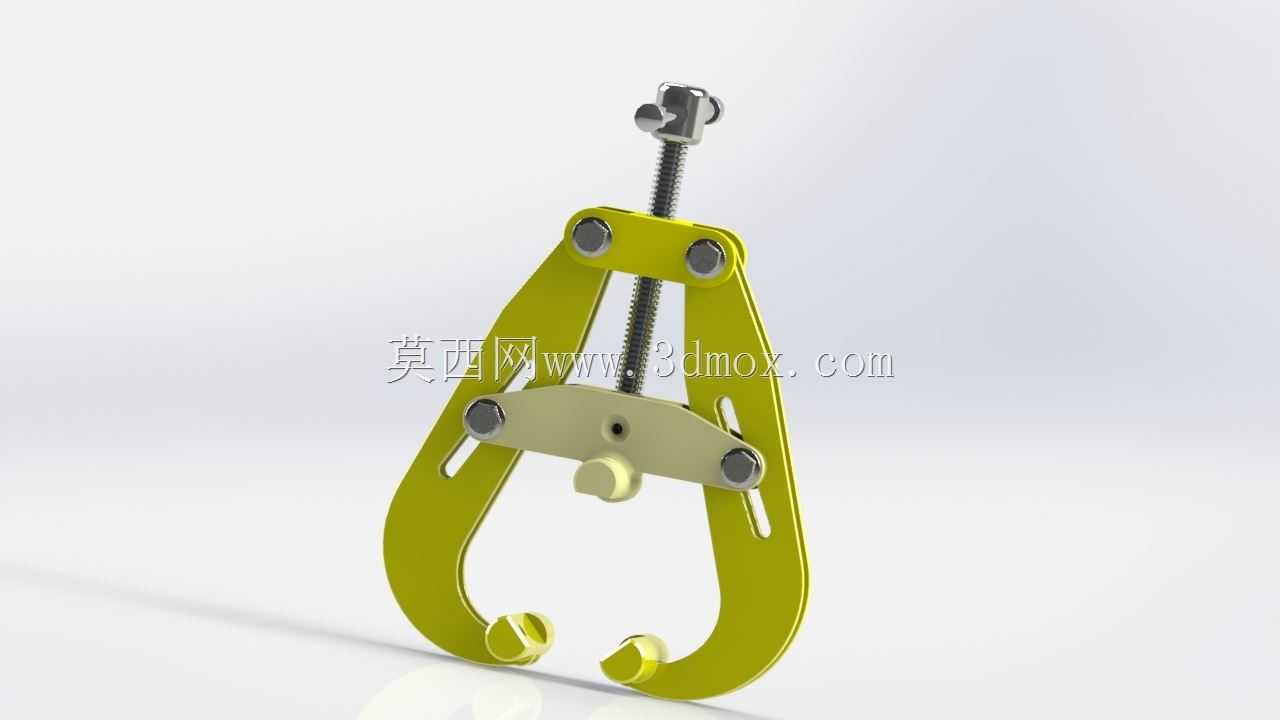

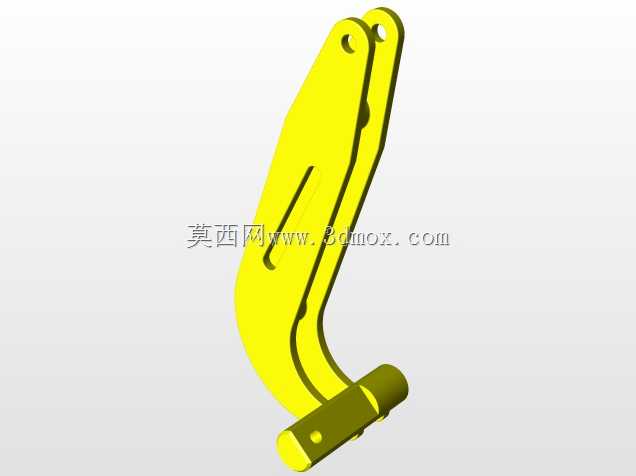

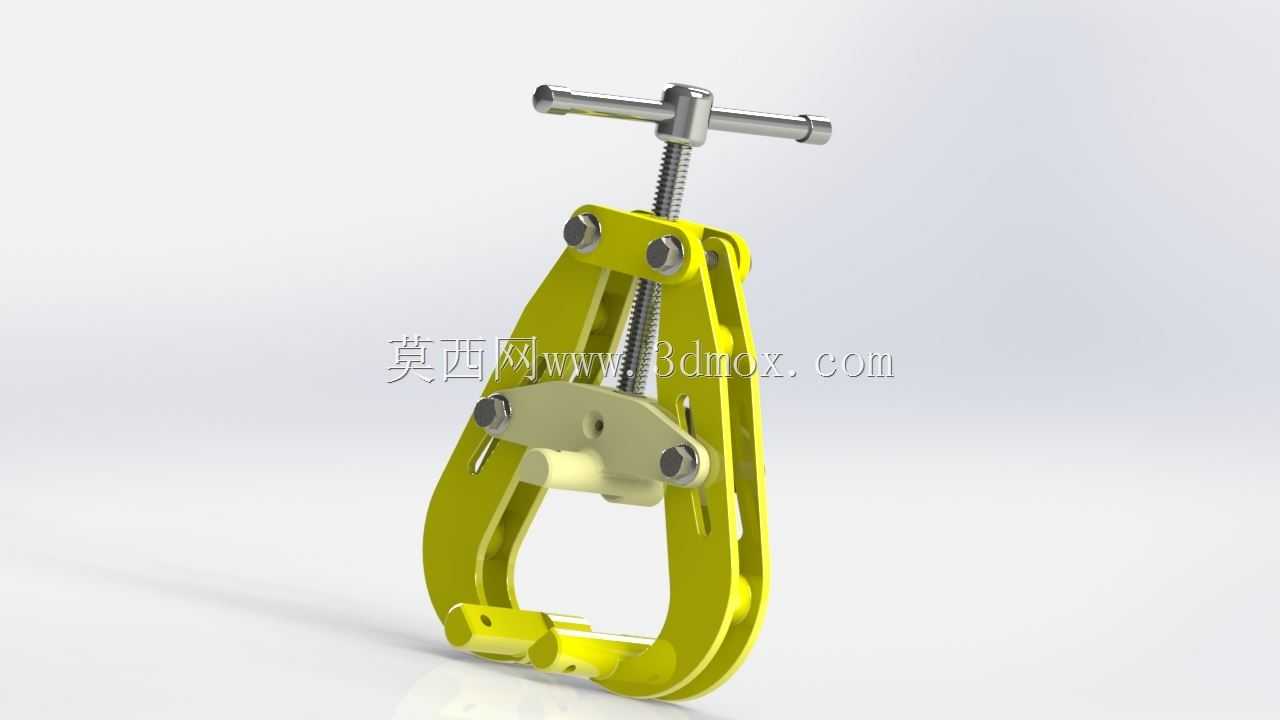

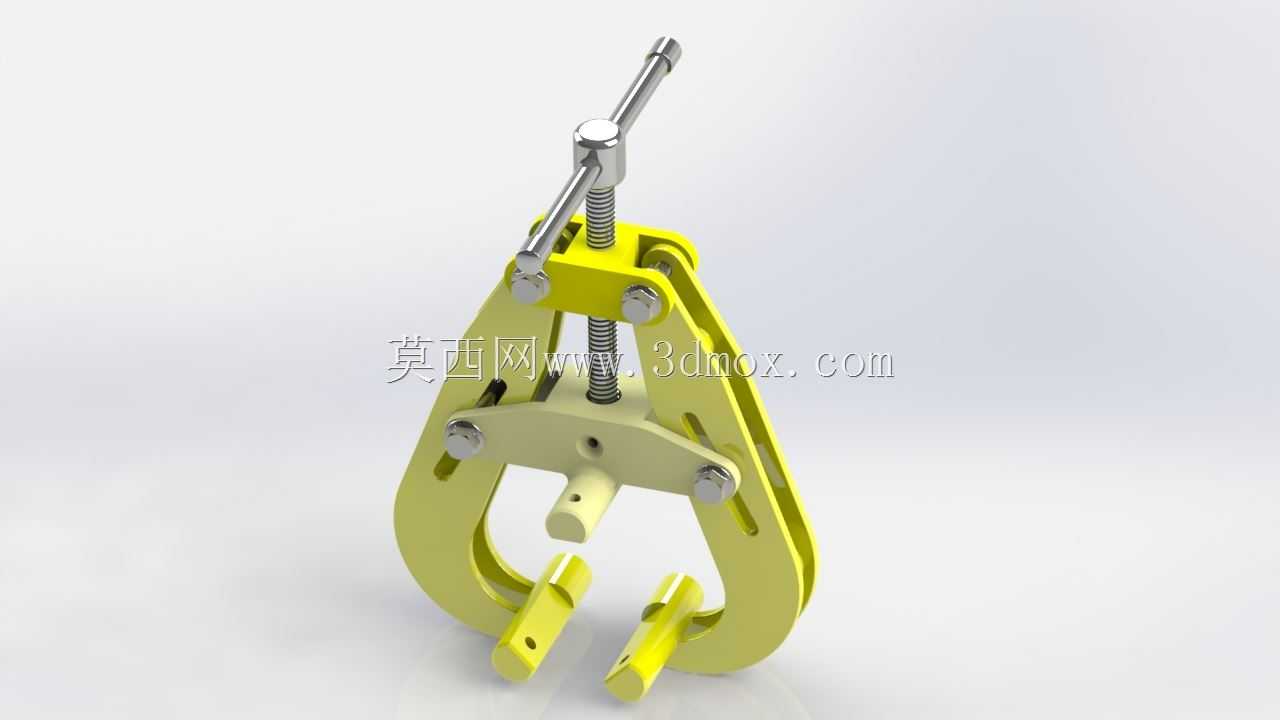

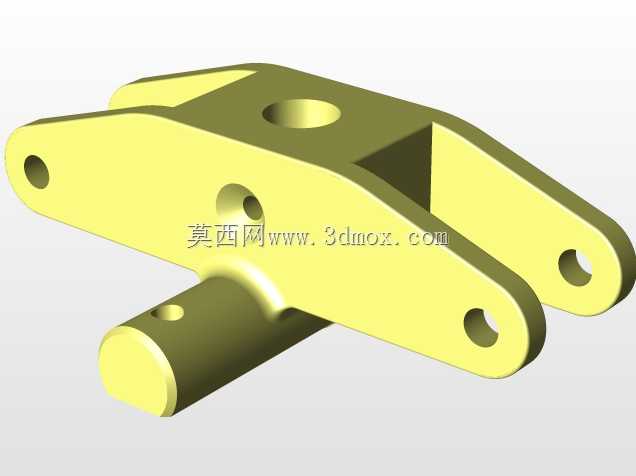

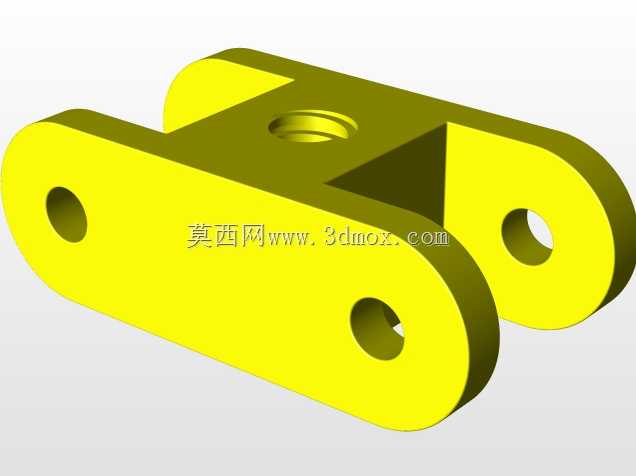

这款管子焊接夹具主要应用于现场管道安装、车间管道预制、油气输送管线铺设、给排水管道施工等场景，是管道焊接作业中必不可少的对位夹紧辅具，核心作用是在两根待对接的圆形管材焊接前，完成管口同轴度校准、接缝间隙固定、焊接过程中管材移位防控，避免焊接过程中管材受应力变形出现错边、焊偏、间隙不均等问题，有效提升管道焊接的成型质量与作业效率。从功能特性来看，这款夹具采用手动螺旋施压结构，顶部的T型转动手柄配合梯形传动丝杆，可实现稳定的线性施压，丝杆传动具备自锁特性，夹紧后不会因管材焊接产生的应力出现松脱，无需额外配置锁止结构即可保持持续稳定的夹紧力；夹体主体采用对称式开合钳型结构，两个钳臂通过中部铰接轴连接，下端的弧形卡口适配不同管径的圆形管材，卡口内侧做了防滑贴合处理，既可以保证与管材外壁的贴合度，又不会夹伤管材表面的防腐层；中部的定位顶块可抵住待焊管材的接缝位置，辅助作业人员快速对齐两根管材的端面，保证对接同轴度误差控制在焊接工艺允许范围内。在设计思路上，这款夹具优先考虑了现场作业的便携性与操作便捷性，整体结构无复杂传动部件，所有受力部位均做了加厚处理，铰接位置采用耐磨销轴连接，可承受反复装夹的磨损，适配野外无电源场景下的手动作业需求，无需外接动力源即可单人完成装夹操作；夹体的开合范围覆盖常规小口径管道的焊接需求，钳臂上开设的长条形减重孔在不降低结构强度的前提下减轻了整体重量，方便作业人员随身携带、在高空或狭窄管廊等作业空间内灵活操作。从安装边界与尺寸适配来看，这款夹具的下端卡口弧度经过优化，可适配一定区间范围内的圆管外径，装夹时无需额外更换卡口配件，只需转动顶部手柄调整钳口开合度即可完成不同管径管材的夹紧；整体外形紧凑，装夹后不会遮挡管材接缝位置的焊接作业面，无论是手工电弧焊、氩弧焊还是气保焊作业，焊枪都可以灵活绕接缝移动完成整圈焊接，不会与夹具结构产生干涉；夹具整体重心居中，装夹在管材上后不会出现偏坠导致的管材移位，可适配水平固定、垂直固定、倾斜固定等多种管道焊接位置的装夹需求，有效降低管道焊接对位的操作难度，减少作业人员反复调整管材位置的工作量，帮助提升管道焊接的一次合格率。
