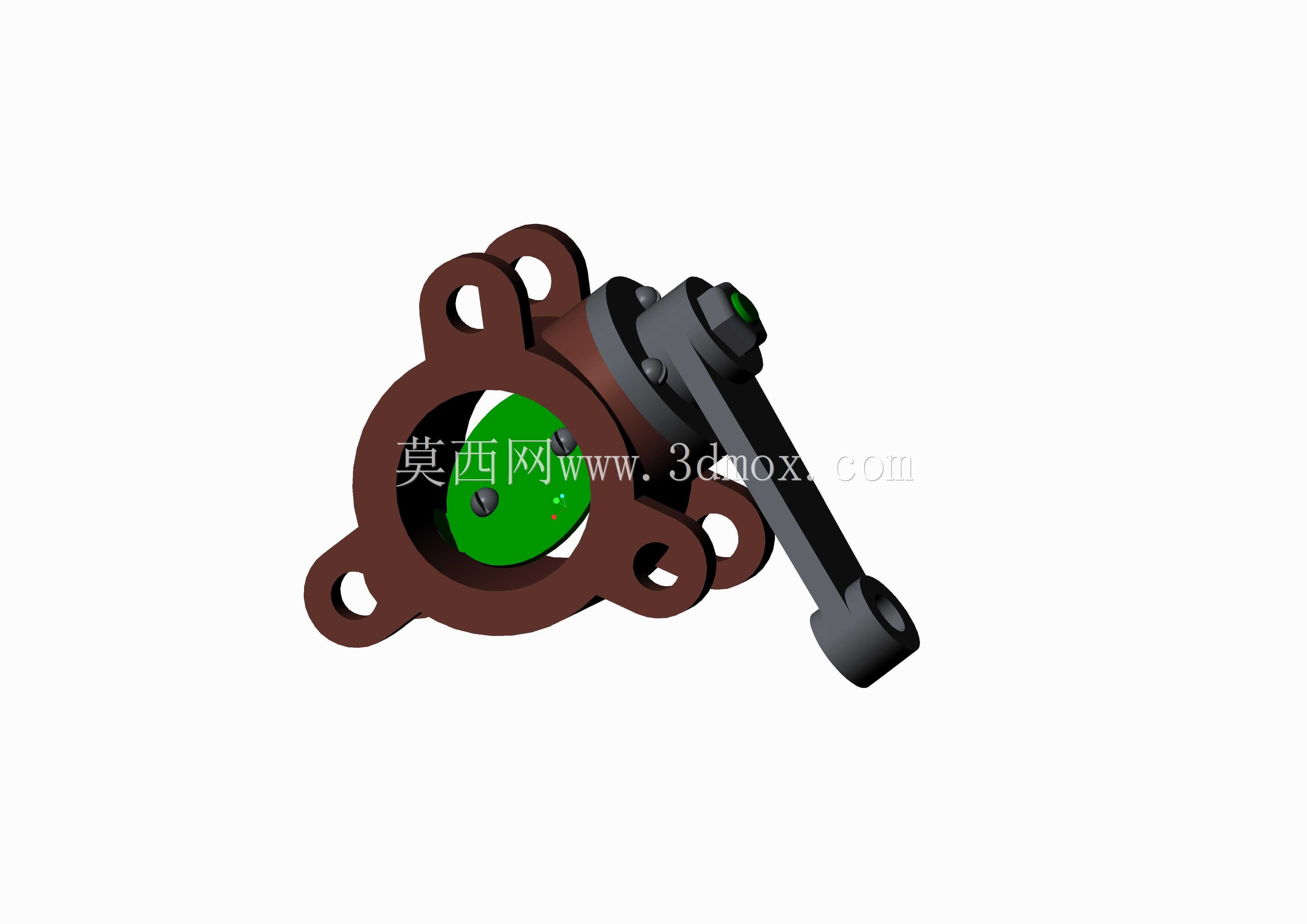

带轴销限位结构的对夹式蝶阀组件

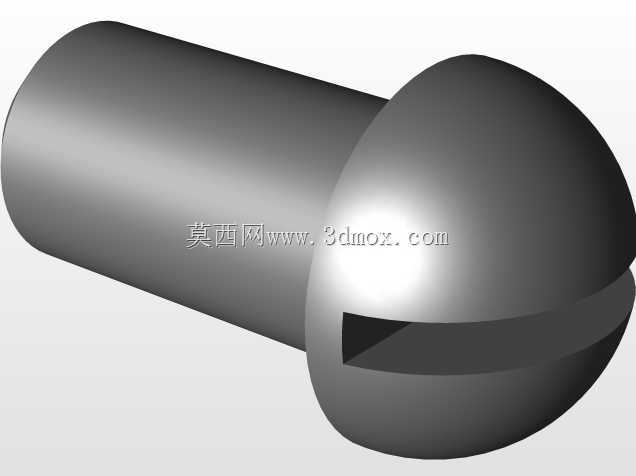

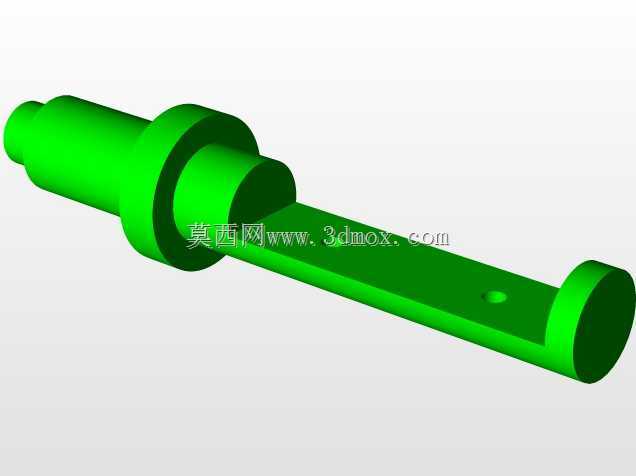

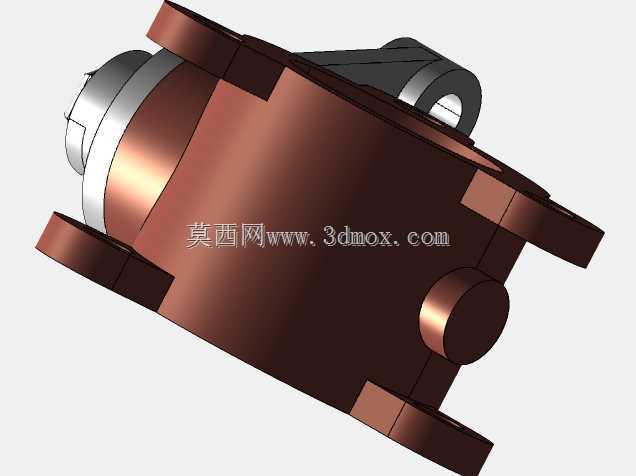

　　这款蝶阀组件主要面向中低压工业管路的通断与流量调节场景，常见于给排水管网、暖通循环系统、普通化工介质输送管线的终端或支路控制环节，相比同通径的闸阀、截止阀，其结构长度更短，安装占用空间更小，适合管路排布紧凑的设备集成场景。从功能实现逻辑来看，阀板采用偏心密封贴合结构，关闭状态下阀板密封面与阀座形成线性密封，可有效降低启闭过程中的密封面磨损，延长整阀的无维护使用周期；轴端设置的销固定结构，一方面实现阀板与驱动轴的扭矩传递，避免大压差工况下阀板与轴出现相对滑移，另一方面配合阀体上的机械限位块，将阀板的转动角度严格限制在0度全关到90度全开区间，防止操作过位导致的密封面损伤或驱动结构失效。

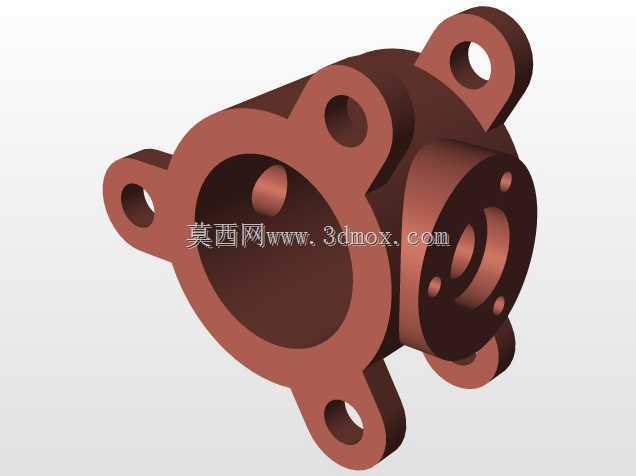

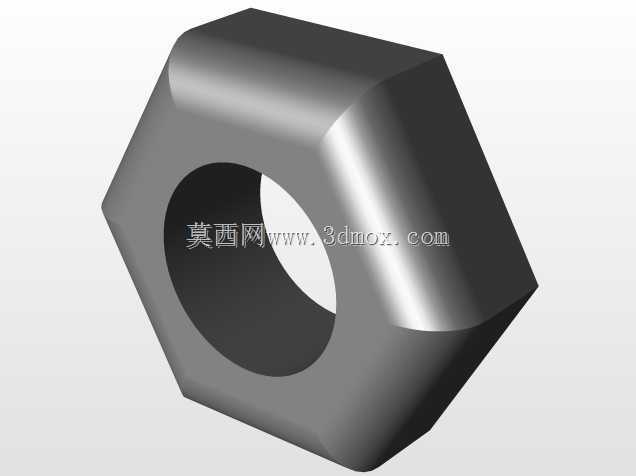

　　设计阶段优先考虑了现场安装的适配性，阀体采用三耳对夹式连接结构，安装时可直接穿入相邻管路法兰的连接螺栓，无需额外配置法兰转接件，有效降低安装物料成本与施工难度；安装边界上，阀体的轴向结构长度适配常规PN10、PN16压力等级的标准法兰间距，径向轮廓避开了法兰螺栓的穿装路径，现场施工时无需调整原有管路的法兰位置即可完成换装。驱动端采用加长杠杆式手柄，操作时力臂更长，普通运维人员无需借助加力杆即可完成带压差工况下的启闭操作，手柄上预留的锁孔结构，可在阀位调整完成后加挂锁具，避免无关人员误操作改变管路通断状态。密封结构上，阀板边缘的密封件采用嵌入式安装结构，磨损后可单独拆卸更换，无需将整阀从管路上拆下，大幅降低后期运维的工作量与停机时间。

　　轴部的密封采用多层填料组合结构，可在不拆解阀体的情况下通过外部压盖调整填料压紧量，补偿长期使用产生的密封磨损泄漏，适配长期连续运行的管路系统需求。配套的详细图纸完整覆盖了零件加工公差、装配配合间隙、密封件压缩量等关键参数，可直接用于零件加工工艺编制、装配作业指导，也可作为管路系统集成时的阀件选型校核参考，帮助设计人员提前核对安装空间、操作行程是否与周边设备存在干涉，减少现场安装时的适配调整工作。
