多级平行轴齿轮减速箱结构设计

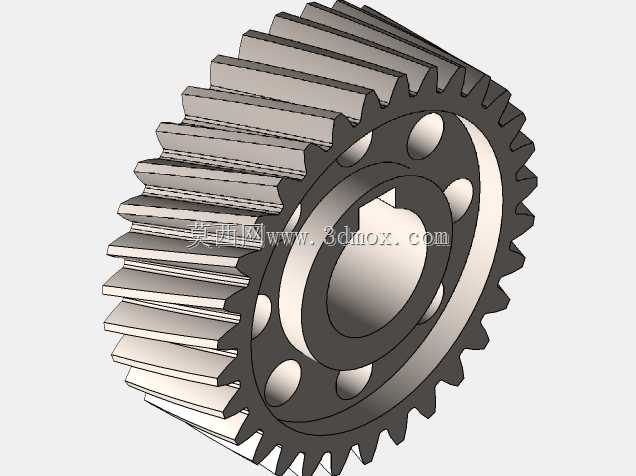

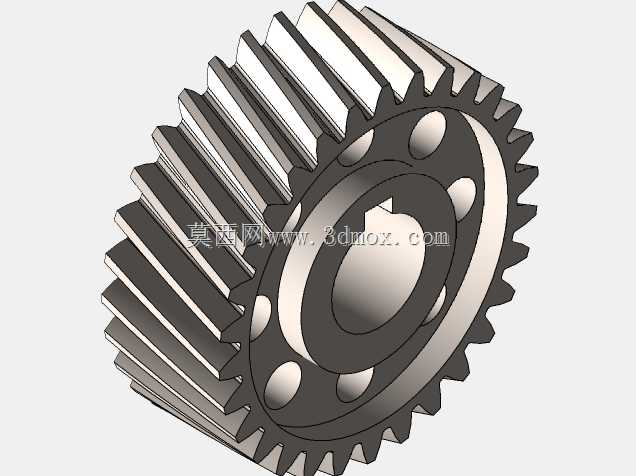

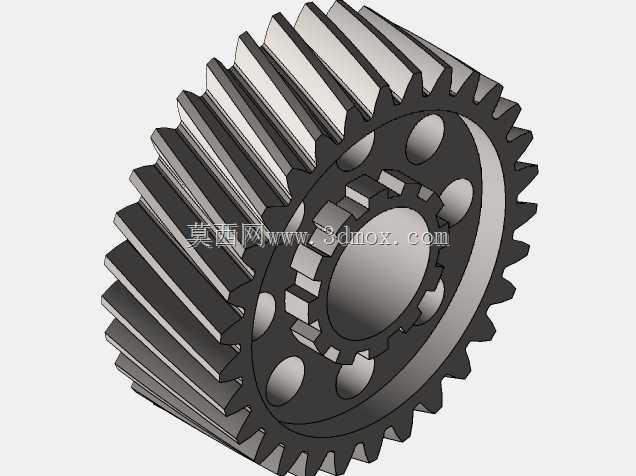

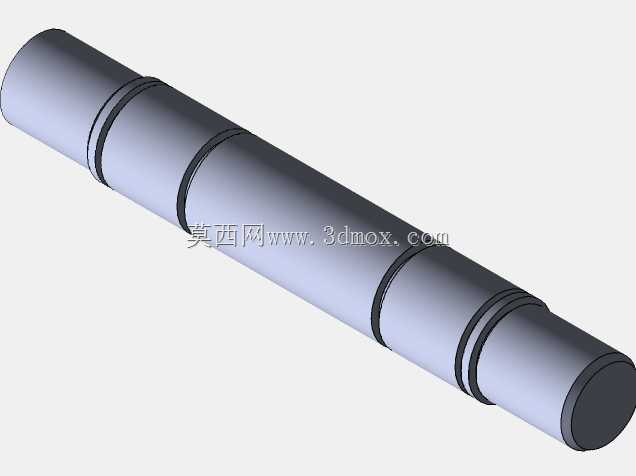

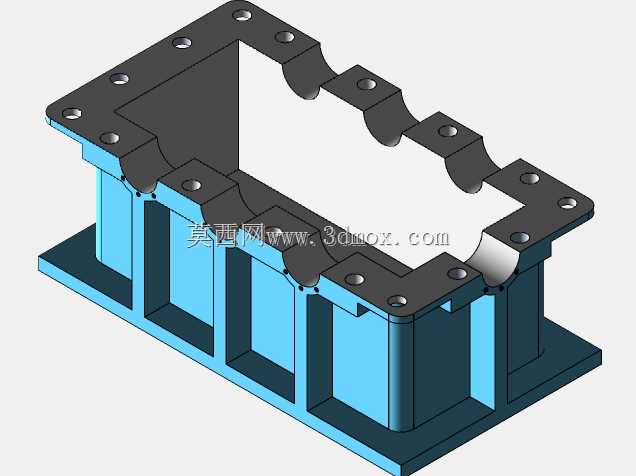

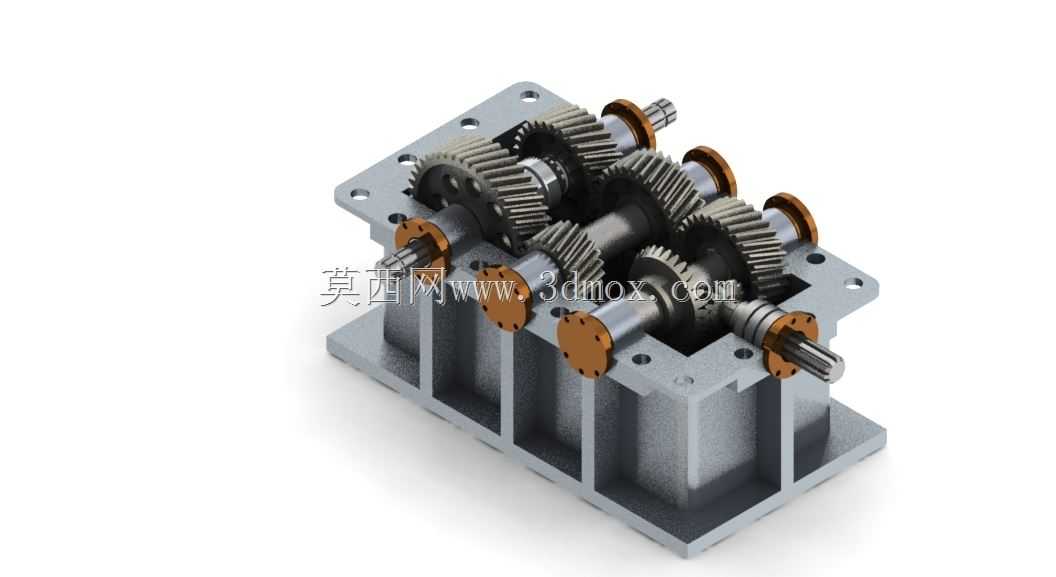

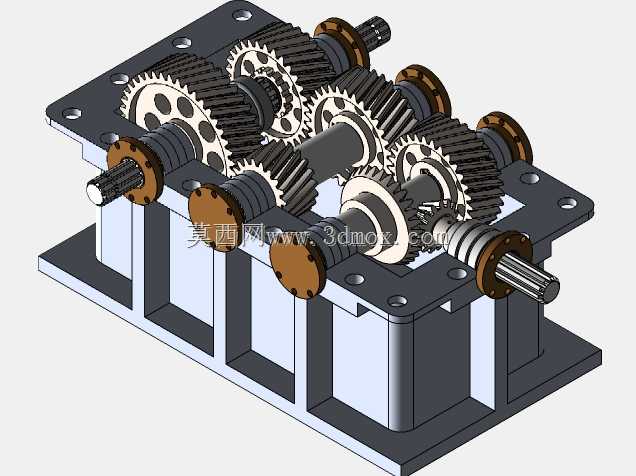

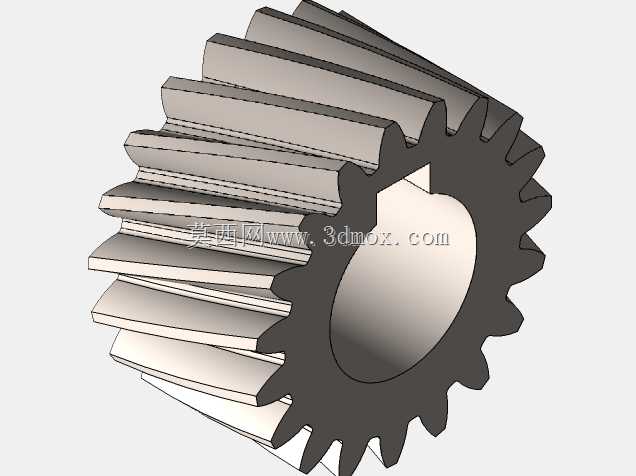

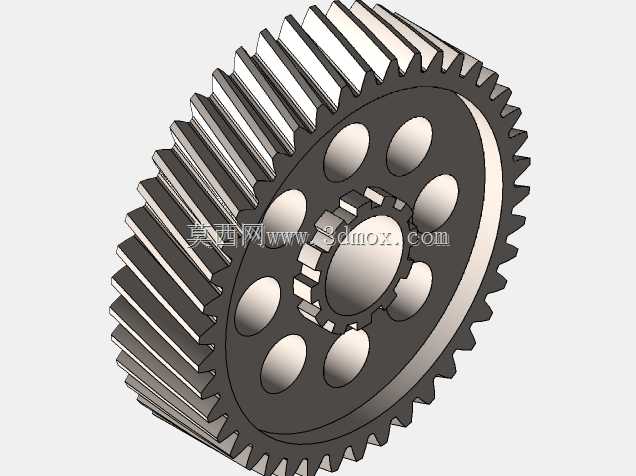

　　这款平行轴式多级减速装置，核心应用场景覆盖中小功率工业传动链路，常见于输送线驱动单元、小型物料提升设备、轻工包装机械的动力输入端，用来匹配原动机高转速低扭矩的输出特性，将动力转换为作业端需要的低转速大扭矩输出，同时承担传动系统的载荷匹配与转速适配作用。从结构布局来看，装置采用剖分式箱体设计，上下箱体通过定位销与连接螺栓实现精准合箱，箱体侧壁预留的轴承安装孔位同轴度经过公差匹配，保证各传动轴运转时的径向跳动控制在合理区间，避免齿轮啮合偏载引发的早期磨损。传动链路采用多组斜齿轮依次啮合的布局，相比直齿轮传动，斜齿轮啮合重合度更高，传动过程冲击更小、运转噪音更低，适合连续运转的工业作业场景；各传动轴通过深沟球轴承支撑在箱体轴承座内，

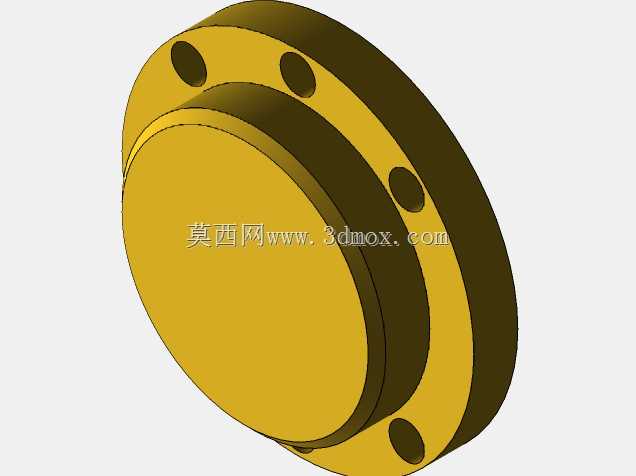

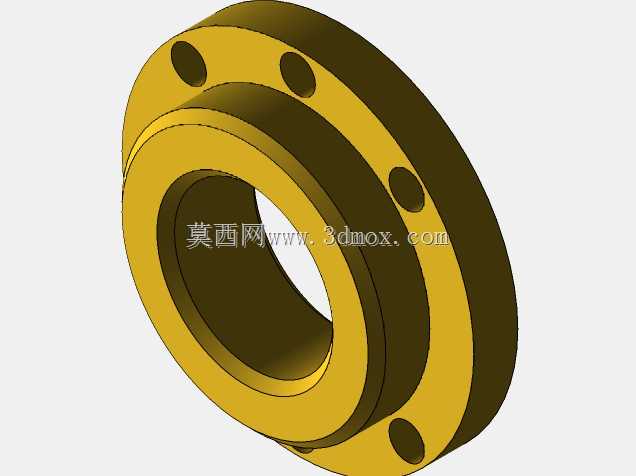

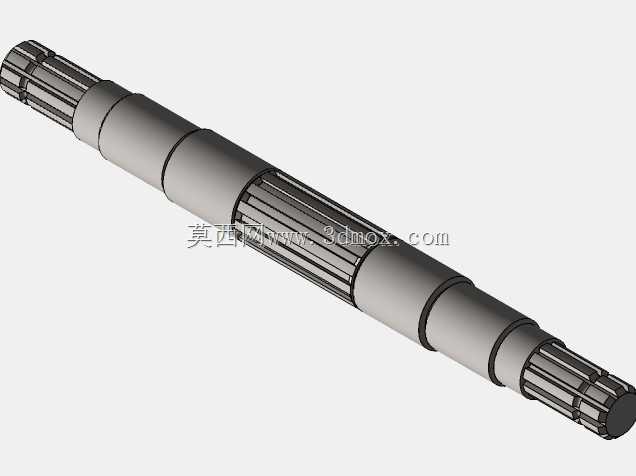

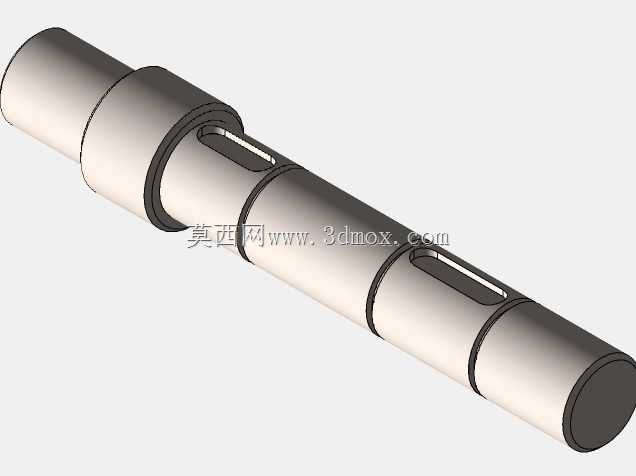

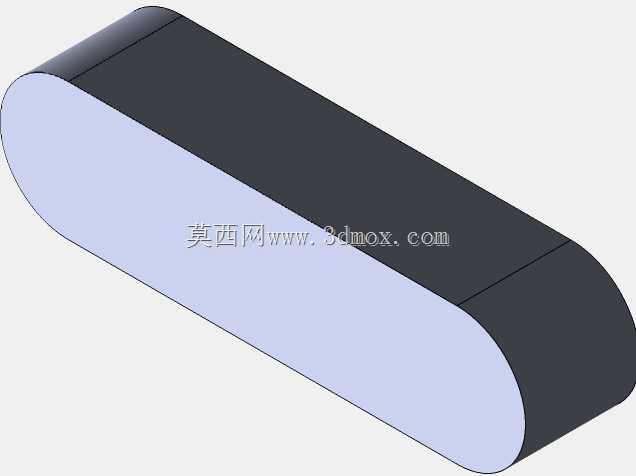

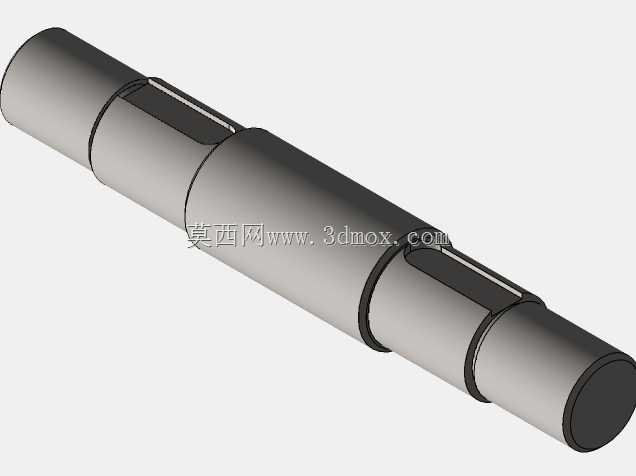

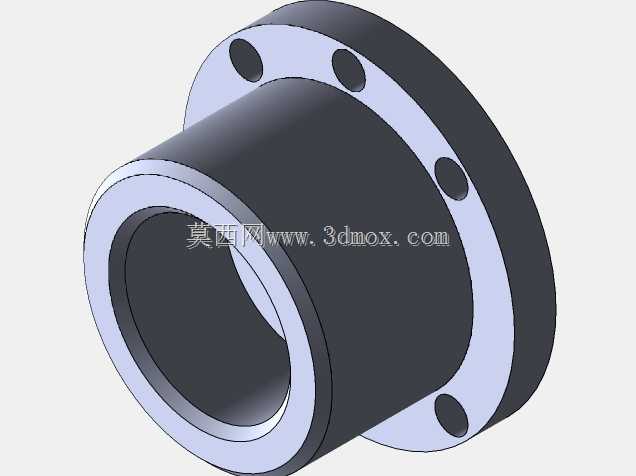

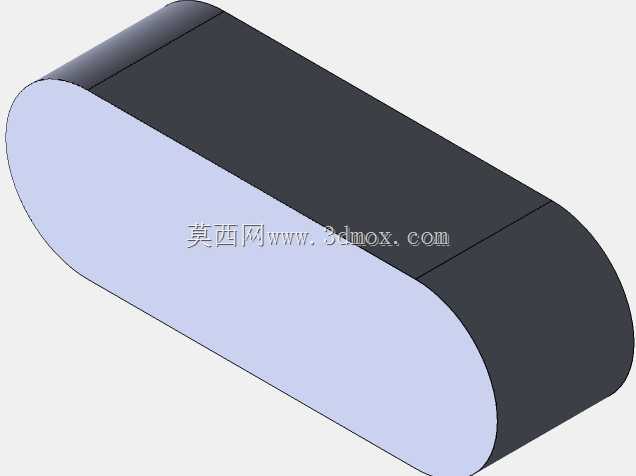

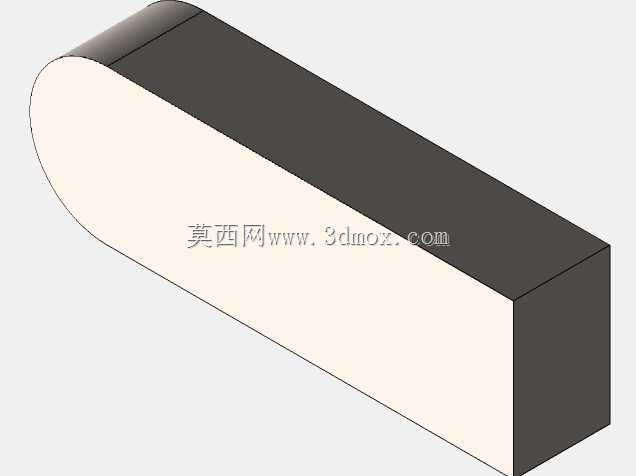

　　轴承端盖采用凸缘式结构，通过垫片调整轴承游隙，同时兼顾箱体的密封性能，防止润滑油泄漏与外部粉尘进入箱体内腔。输入轴与输出轴均从箱体侧壁伸出，轴端预留标准键槽与轴肩定位结构，方便与原动机、作业负载端的联轴器或带轮进行装配对接，轴伸处的密封槽可适配骨架油封，满足长期运转的密封要求。箱体底部设置一体化安装底座，底座上预留的安装螺栓孔呈对称分布，安装时可通过螺栓将整机固定在设备机架的安装平面上，安装边界需要预留足够的检修空间，方便后期开箱检查齿轮啮合状态、更换润滑油与磨损件。设计过程中，各齿轮的模数、齿数经过传动比匹配计算，保证各级齿轮的强度冗余均衡，避免单级齿轮载荷过大出现断齿失效；齿轮与轴的连接采用平键周向定位加轴肩轴向定位的方式，

　　传递扭矩时应力分布均匀，适合中低速重载的传动工况。箱体内腔预留足够的储油空间，齿轮运转时可通过油浴润滑方式将润滑油带到啮合齿面与轴承位置，无需额外配置强制润滑系统，简化了整机的维护流程，降低了使用成本。箱体外部的加强筋结构沿着轴承座受力方向布置，既可以减轻整机重量，又能提升箱体的结构刚性，避免传动载荷作用下箱体出现形变，影响齿轮的正常啮合精度。各轴上的齿轮装配位置经过轴向尺寸链校核，保证齿轮啮合的齿宽方向对齐度，减少偏载带来的齿面磨损，延长传动部件的使用寿命。在实际选型适配时，需要根据作业端的额定扭矩、输入转速、传动比要求匹配对应的齿轮参数，同时核算安装空间的尺寸边界，保证轴伸高度、安装孔位尺寸与配套设备的接口完全匹配，

　　避免装配干涉。这类减速装置的传动效率维持在较高水平，相比蜗轮蜗杆减速结构，功率损耗更小，适合长时间连续运转的生产线场景，日常维护仅需定期更换箱体内的齿轮油、检查密封件是否老化泄漏，运维难度较低，适配多数通用工业传动场景的动力变速需求。
