带轴伸凸缘连接法兰结构件

　　这类带轴伸的凸缘法兰结构，在工业现场的应用场景覆盖非常广，从液压泵站的管路对接、中小型减速机的输出端轴系连接，到化工管线的中段密封对接、轻工输送设备的辊筒端固定，都能见到同结构的变体。很多刚入行的结构设计人员容易把这类法兰和普通平焊法兰混淆，实际上它集成了轴伸定位、周向止转、端面密封、螺栓预紧四个核心功能，不是单一的管路连接件。

　　从实际用途来看，这个结构件的核心作用是实现两个不同功能单元的刚性同轴对接，比如当动力单元输出轴需要和执行端的负载轴连接，同时对接位置需要保留密封腔容纳润滑脂或者隔绝外部粉尘时，这种带双侧轴伸的法兰就比单纯的联轴器加密封端盖的组合更节省安装空间，同轴度精度也更容易保证。现场安装的时候不需要额外做定位工装，只要把两侧轴伸分别插入对应单元的定位孔，拧紧周向的内六角螺栓就能完成固定，对装配工人的技能要求更低，后期维护拆卸也不需要撬动配合面，不会损伤密封槽。

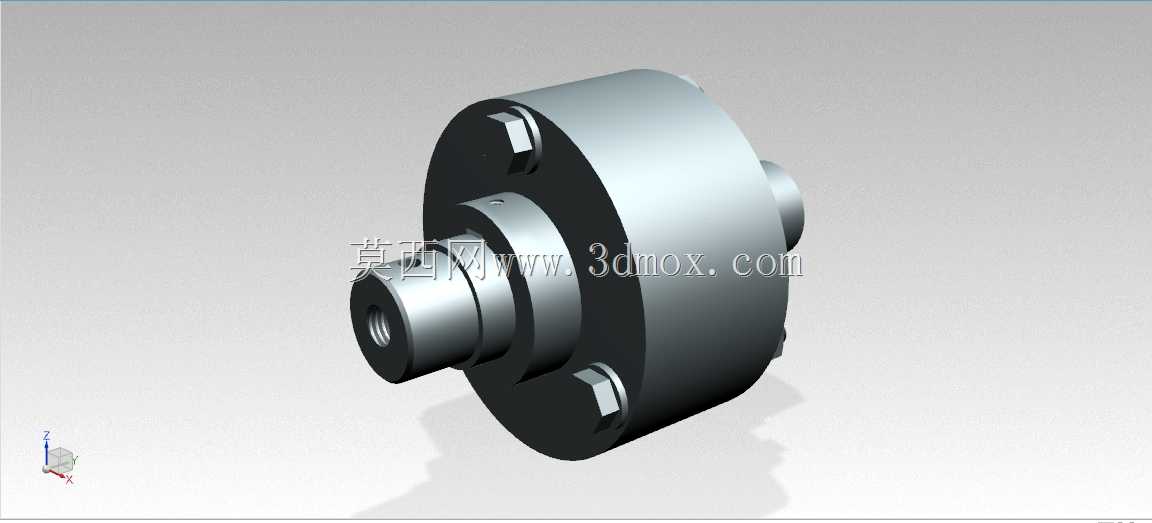

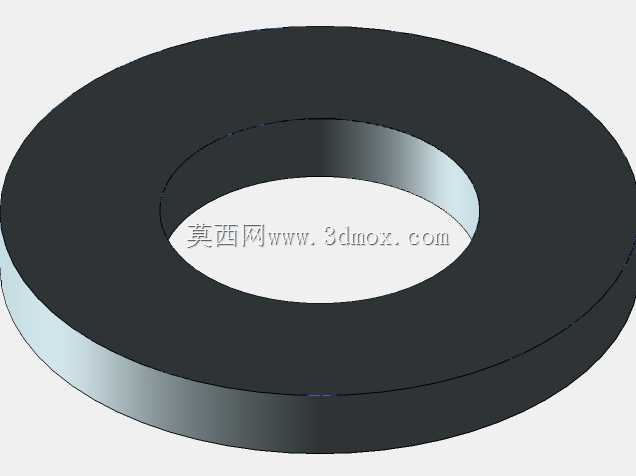

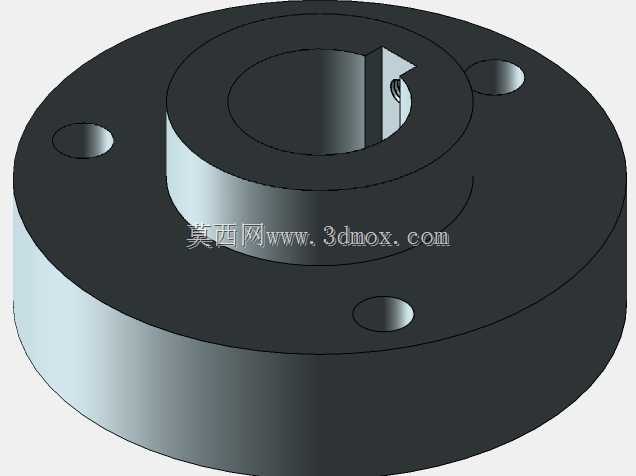

　　功能特性上，这个法兰的主体采用台阶式回转结构，中间的大直径圆盘是核心的受力基体，周向均匀分布的内六角沉孔用于穿装连接螺栓，沉孔设计可以避免螺栓头突出法兰端面，减少外部磕碰导致的螺栓锈蚀或者卡滞。两侧的轴伸做了直径差设计，直径更粗的一侧是主定位侧，和对接件的配合公差选H7/k6的过渡配合，承担主要的径向定位载荷，避免轴系运转时出现径向窜动；直径稍细的一侧是辅助支撑侧，配合公差选H8/h7的间隙配合，主要作用是插入对接件的内孔做预导向，降低装配时的对中难度，同时分担部分倾覆力矩，避免连接螺栓受额外的弯折力。轴伸的端面中心做了内螺纹孔，这个细节很多建模的时候容易忽略，实际使用时这个螺纹孔是用来安装轴端挡圈或者拆卸拉马的，后期维护时不需要敲击轴伸就能把法兰从配合孔里拔出来，不会破坏配合面的精度。

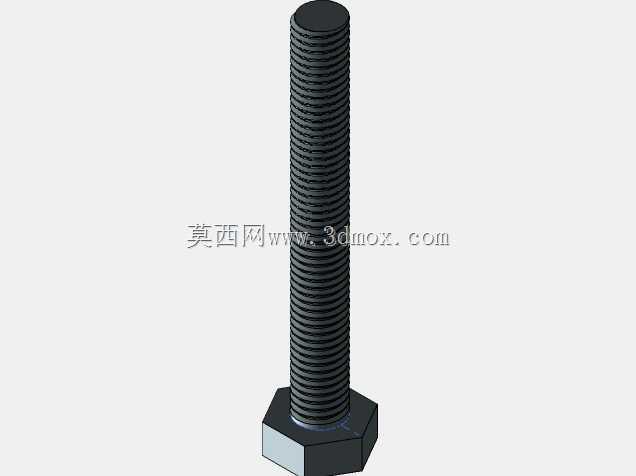

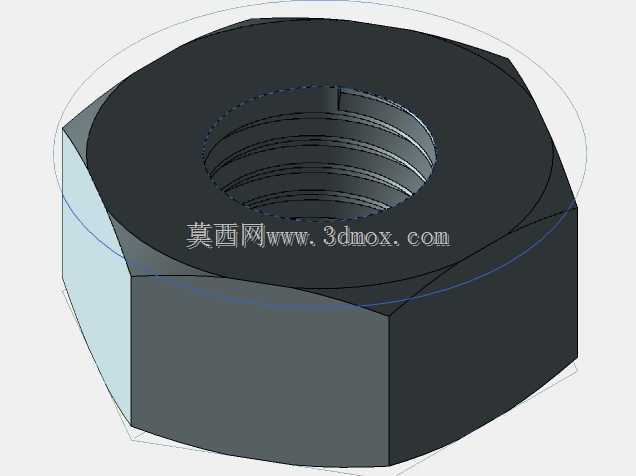

　　设计思路上，这个结构没有采用市面上常见的分体式法兰加轴套的组合，而是做成整体式结构，主要是考虑到中小载荷工况下的成本控制和可靠性。分体式结构需要额外做轴套和法兰的过盈配合连接，多一道装配工序，而且长期受交变载荷的时候，配合位置容易出现松动，导致同轴度超差，整体式结构虽然毛坯锻造的时候工艺稍复杂，但是成品的刚性更好，没有配合松动的隐患。周向的螺栓孔数量选了6个均匀分布，这个数量是经过载荷核算的，对于直径在120mm左右的法兰基体，6个M8的内六角螺栓可以提供足够的预紧力，保证端面密封的压力均匀，不会出现局部密封不严泄漏的情况，同时螺栓数量不会过多，不会削弱法兰基体的整体强度。法兰圆盘的端面靠近外圆的位置留了一圈0.5mm深的密封槽，用来安装O型密封圈，槽的宽度和深度按照对应线径的密封圈标准设计，压缩量控制在18%-22%之间，既可以保证静态密封的效果，又不会因为压缩量过大导致密封圈过早老化失效。

　　外形尺寸与安装边界方面，这个法兰的主体圆盘直径控制在118mm，厚度28mm，两侧轴伸的长度分别是32mm和22mm，对应的轴径分别是35mm和25mm，整体轴向总长度82mm，安装的时候需要预留的径向空间不小于130mm，轴向操作空间不小于100mm，用来容纳扳手拧紧螺栓的操作行程。需要注意的是，安装时配合面的粗糙度要控制在Ra1.6以下，不能有明显的划痕或者磕碰凸起，否则会影响密封效果；螺栓的拧紧要按照对角顺序分三次拧紧，最终拧紧力矩控制在22N·m左右，不能单次直接拧紧单个螺栓，否则会导致法兰端面倾斜，轴伸出现偏斜，运转时产生额外的振动和噪声。另外，轴伸和配合孔的装配前要涂抹少量的锂基润滑脂，既可以方便装配时的插入，也能避免长期使用后配合面锈蚀，导致后期拆卸困难。这类法兰在选型替换的时候，不能只看连接螺栓的孔距，还要重点核对两侧轴伸的直径、长度以及密封槽的尺寸，否则会出现装上去之后定位不准、密封失效的问题，很多现场维修人员容易忽略轴伸的配合长度，选了轴伸过长的替代品，导致装配后两个对接单元之间出现间隙，螺栓拧紧后法兰受额外的应力，运转一段时间后会出现基体开裂的故障。
