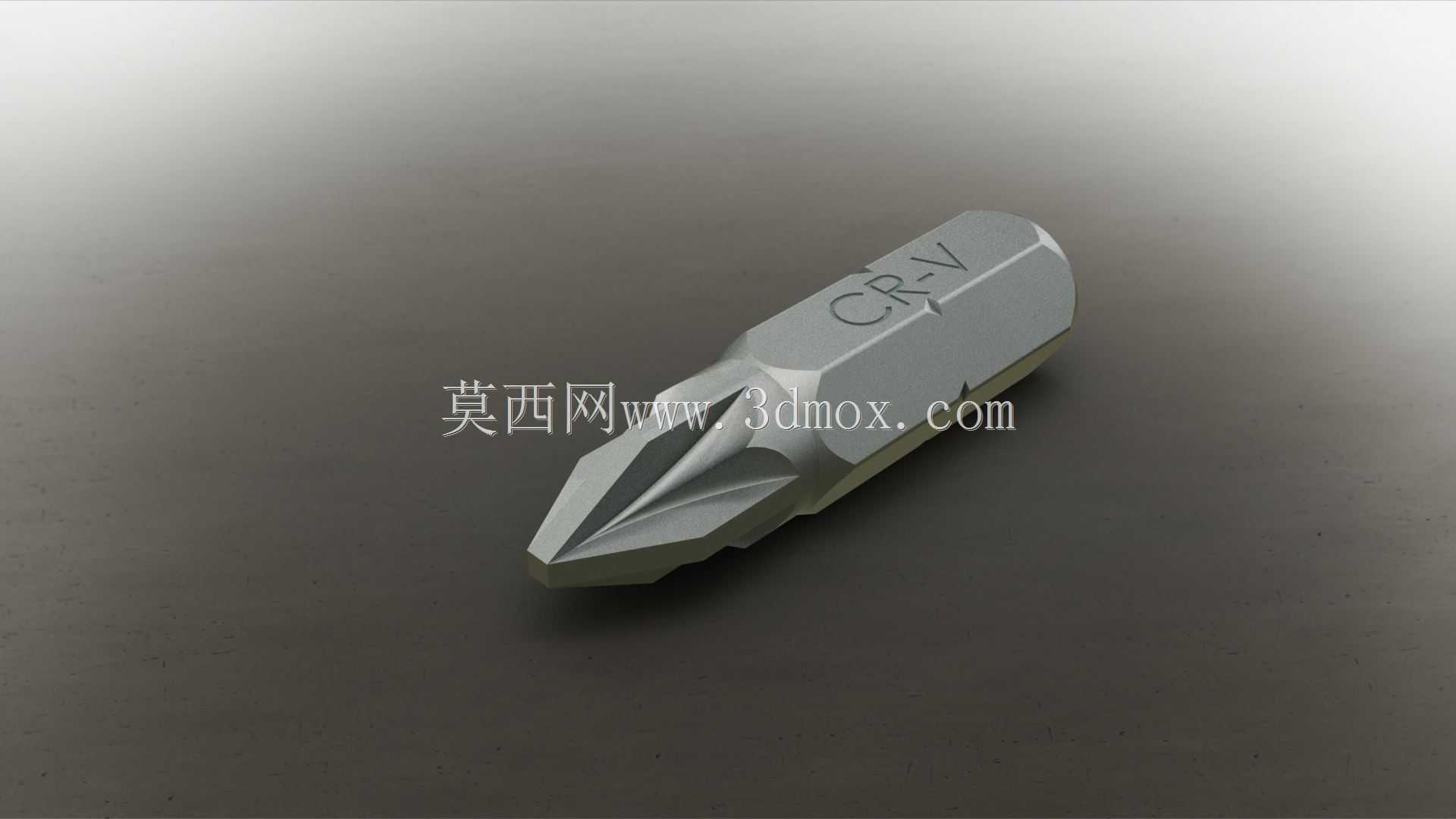

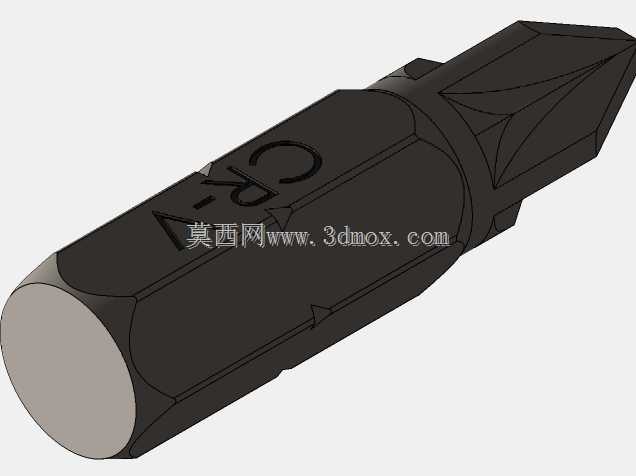

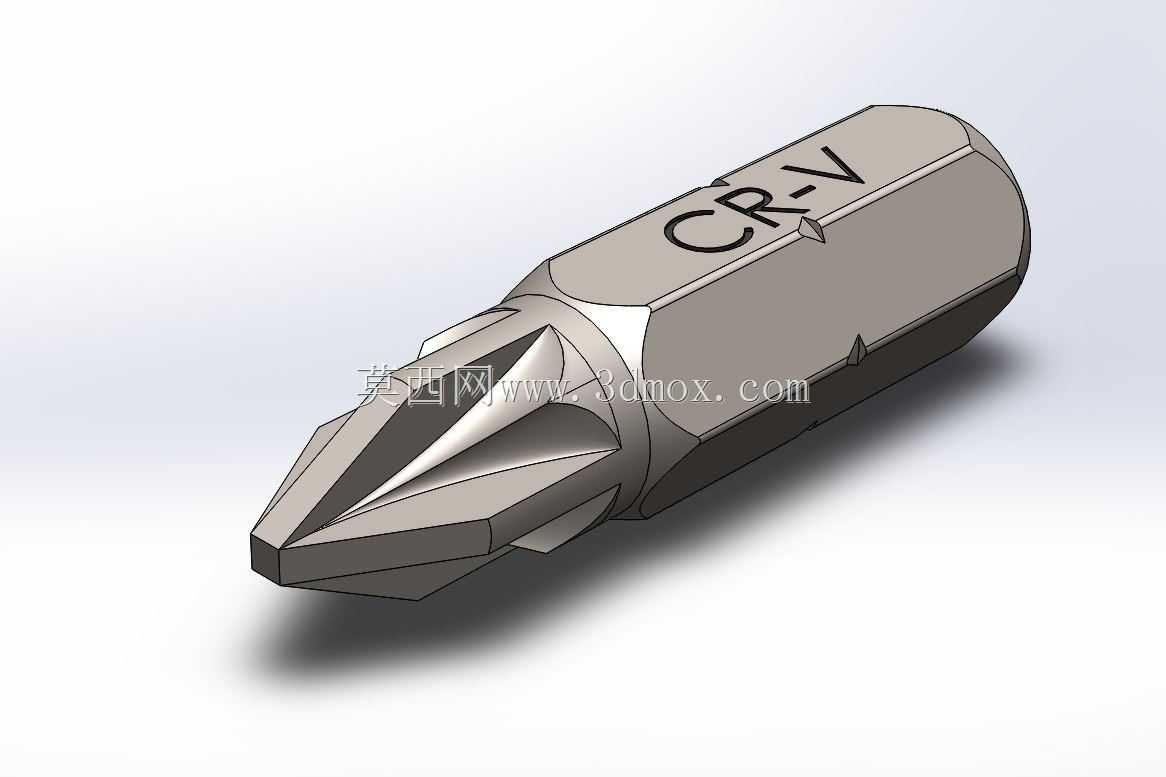

CR-V十字批头精密结构三维建模

日常装配、设备维保、生产线锁付工位里，十字批头是旋具类工具里消耗量最大的易耗配件，小到消费电子组装、家电拆装，大到工业设备紧固件锁付、汽车零部件装配，都离不开这类适配十字槽螺钉的工作端头。这款批头采用CR-V铬钒合金钢材质对应的结构设计，整体为标准6.35mm六角柄身，适配市面绝大多数通用电动起子、气动螺丝刀、手动旋具柄的夹持结构，安装时直接插入批头夹持孔即可，依靠六角柄的平面贴合传递扭矩，不会出现打滑空转的问题，柄身长度控制在通用短批头的常规尺寸区间，既能满足狭小空间内的操作需求，也能保证足够的结构强度应对常规锁付扭矩。

设计过程中，首先要匹配GB/T 10635标准里的十字槽螺钉端头尺寸，批头的十字工作端锥度、刃口厚度、尖端倒角都要严格对应对应号数的十字槽参数，避免出现批头与螺钉槽不匹配导致的槽口滑牙、批头崩损问题。柄身的六角对边尺寸公差控制在h6级别，保证不同品牌的起子夹持都能顺畅装入，不会出现过松晃荡或者过紧插不进去的情况。柄身表面的CR-V标识采用凹刻结构设计，既不会因为长期摩擦导致标识磨损消失，也不会额外增加柄身的外形尺寸影响安装。工作端与柄身的过渡位置做了圆弧卸荷结构，避免应力集中导致批头在承受大扭矩时从过渡位置断裂，刃口位置做了微小的倒角处理，既可以在对准螺钉槽时起到导向作用，也能减少刃口尖端的磕碰崩损概率，提升批头的实际使用寿命。

实际使用场景中，这类短款十字批头适合操作空间有限的工位，比如电器内部结构件锁付、机柜内部接线端子紧固，相比长款批头刚性更好，承受扭矩时形变更小，锁付精度更高。建模时对批头的各个棱边都做了符合实际加工工艺的圆角处理，没有尖锐的直角结构，还原了真实五金件冲压、磨削加工后的外形特征，工作端的十字刃口做了等厚处理，和实际成品批头的磨削成型工艺保持一致，能够直接用于工具类产品的装配模拟、工具套装的渲染展示，也可以作为自动化锁付工位的工装校核模型，验证批头与螺钉、待装配工件之间的空间干涉情况，提前排查锁付路径上的碰撞问题。
