航空发动机前置涡轮风扇结构设计

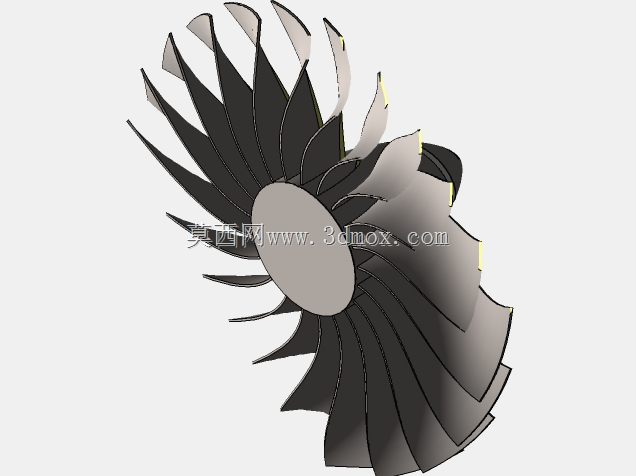

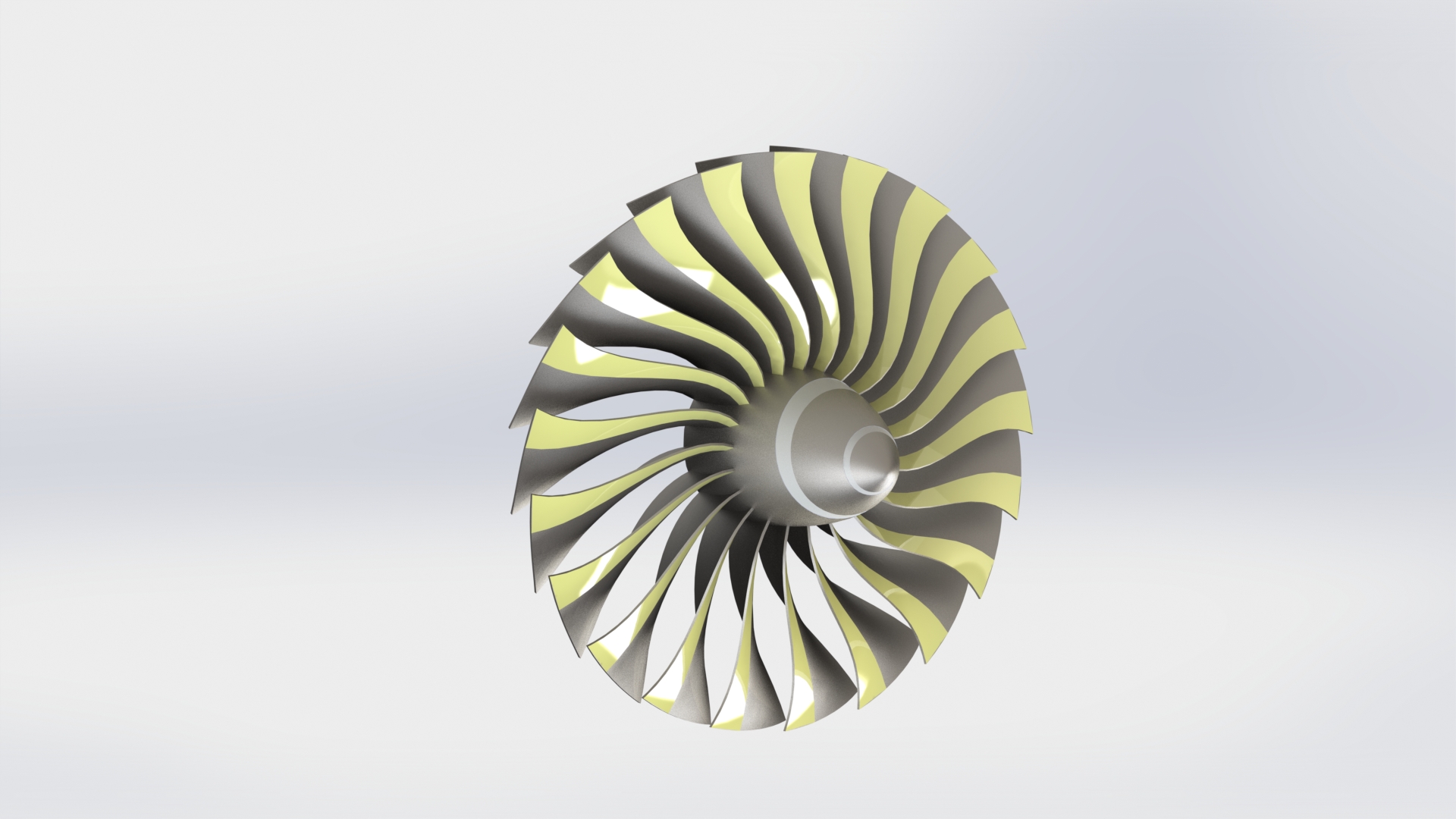

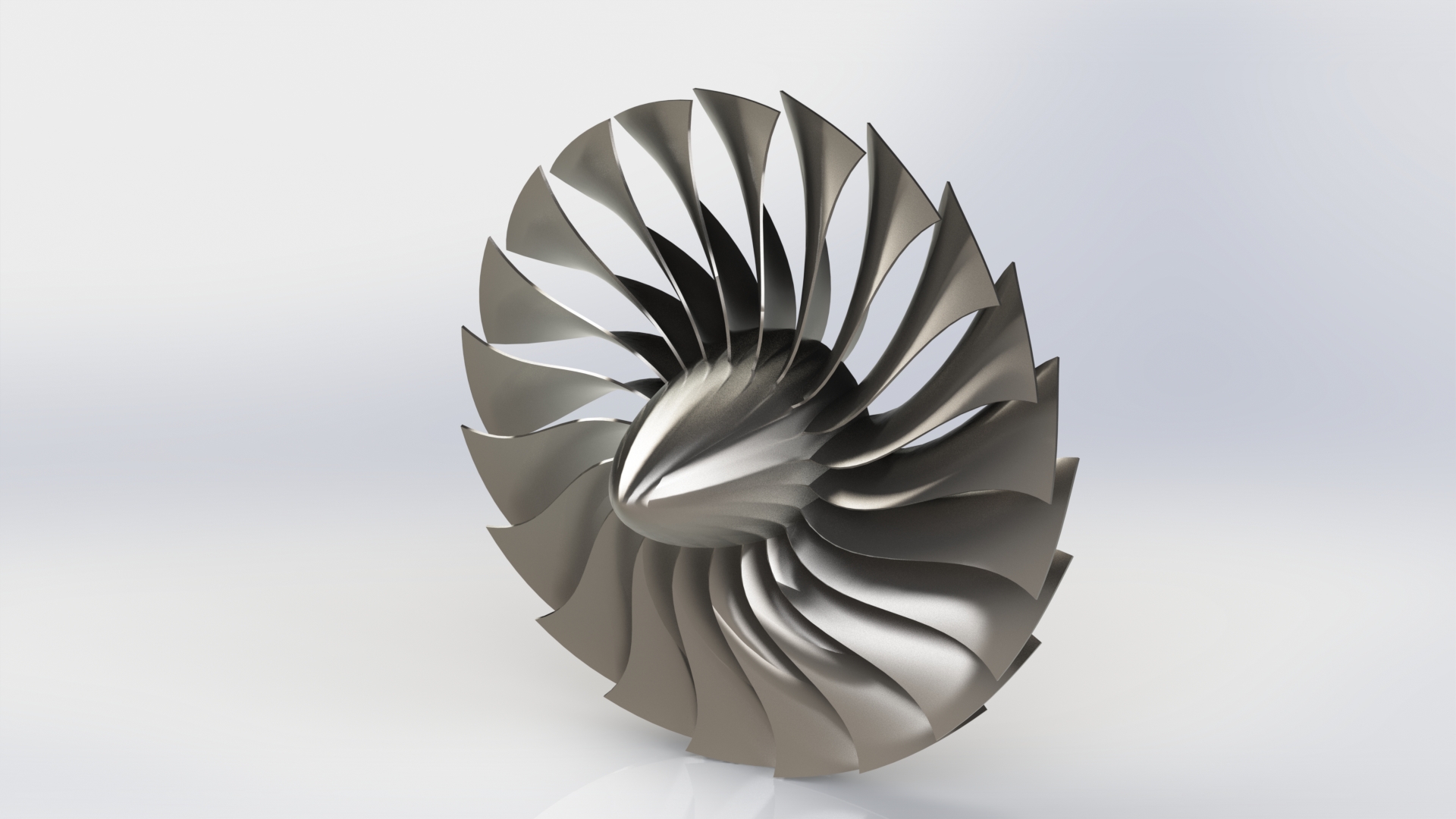

在民用大涵道比航空涡扇发动机的前端进气段，这类带扭向设计的宽弦风扇叶片是整台动力装置的进气增压核心部件，直接决定发动机的进气效率、推进比与运行噪声水平。日常航线运行中，风扇需要在万米高空的低温、低气压、含冰晶与沙尘颗粒的复杂进气环境下持续高速旋转，既要完成大流量空气的初步压缩，将进气动能转化为压力势能输送给后端压气机段，还要承受鸟撞、叶片振动、离心载荷等复杂工况的考验，因此叶片的气动外形与结构强度设计是整个风扇单元的核心难点。从结构设计逻辑来看，这类风扇采用了大后掠扭向叶型设计，每一片叶片从叶根到叶顶的安装角连续渐变，叶根区域厚度更大以承载高速旋转带来的巨大离心拉力，叶顶区域做了减薄与后掠处理，既可以降低叶尖涡流带来的能量损失，也能有效削弱进气道内的激波强度，降低跨音速运行阶段的气动噪声。叶片沿轮毂周向均匀排布，相邻叶片间的流道截面沿气流方向平滑收敛，保证进入的空气能够平稳完成动能到压力能的转换，避免流道内出现气流分离导致的喘振问题。轮毂部分采用了锥面过渡的整体安装结构，中心设置的定位轴颈与后端低压压气机转子轴直接配合，安装时需要保证每一片叶片的周向位置度偏差控制在极小范围内，避免转子动平衡不达标导致的整机振动超标。从安装边界来看，这类风扇的外径尺寸需要与发动机进气道内壁保持均匀的叶尖间隙，间隙过大会导致漏气损失降低增压效率，间隙过小则可能在叶片热胀、振动形变时出现叶尖碰磨故障，因此设计阶段需要综合考虑材料热膨胀系数、运行转速下的叶片伸长量、机匣形变等多重因素，预留合理的装配间隙。在实际建模过程中，需要先通过气动计算得到不同叶高截面的翼型坐标，再通过曲面放样构建叶片的光滑气动曲面，叶根与轮毂的连接区域需要做圆角过渡处理，降低应力集中系数，避免长期交变载荷下出现疲劳裂纹。这类风扇结构除了应用在大涵道比航空发动机上，其气动设计逻辑也可以迁移到地面大型通风压缩机、高速涡轮膨胀机等叶轮机械的叶轮设计中，核心都是通过合理的叶型扭向与流道设计，实现气流能量的高效转换，同时兼顾结构强度与运行可靠性。
