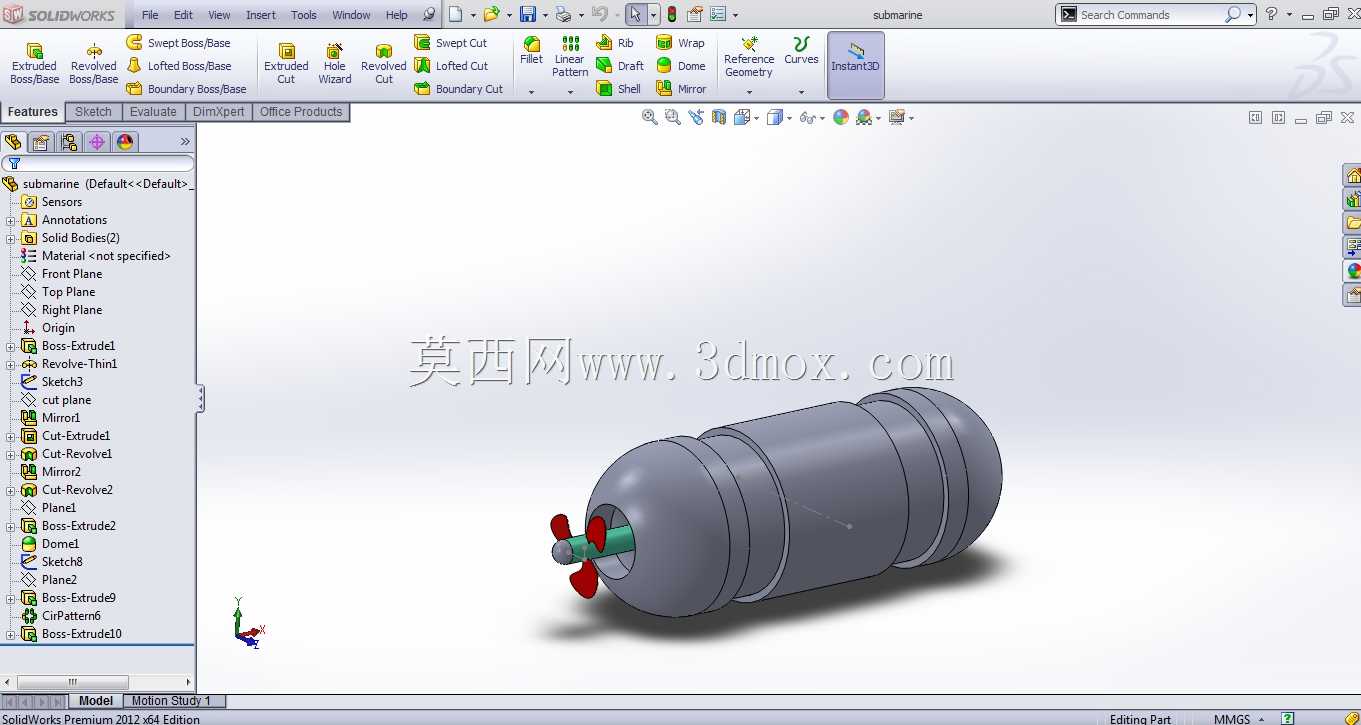

遥控潜航器耐压壳体结构三维设计

这套结构针对小型水下观测类潜航器的使用需求设计，核心承载部分采用分段式圆筒耐压壳构型，适配浅海、内陆湖泊、人工养殖水域等场景下的短距离水下探查、水质采样、水下管线巡检作业需求。日常作业中，这类小型潜航器需要搭载图像采集模块、小型传感单元、动力供电组件，壳体既要承受对应水深的静水压，还要为内部电子元件提供干燥密封的安装空间，避免水体侵入造成元器件短路损坏。

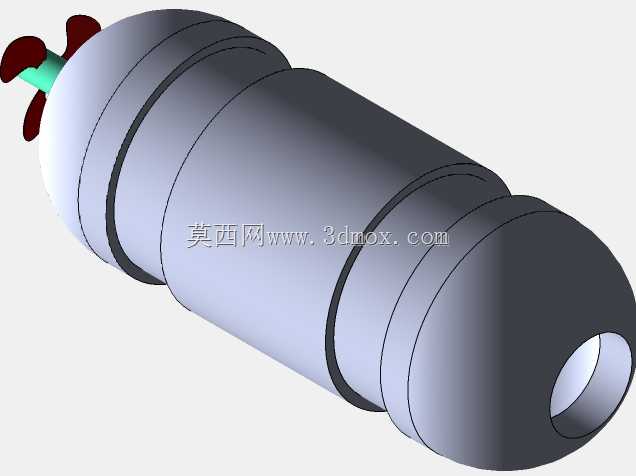

从结构设计逻辑来看，筒体主体采用等壁厚回转体构型，这类构型的优势在于环向受力均匀，相同壁厚下承压能力优于矩形、异形截面结构，加工时可直接选用标准无缝管材做初坯，减少切削加工量，降低制造成本。筒体两端的连接部位做了加厚凸台设计，凸台上预留密封槽位，可嵌入O型密封圈实现端盖与筒体的径向密封，相比端面密封，径向密封在反复拆装维护时的密封可靠性更高，不会因为端盖压紧力的微小变化出现渗漏问题。

尾部集成的推进组件采用单螺旋桨直驱布局，桨叶与筒体之间预留足够的安全间隙，避免航行过程中桨叶剐蹭到水草、浮游杂物造成卡滞。桨轴穿出筒体的位置设计了双道动密封结构，一道为骨架油封阻挡大颗粒杂质，一道为旋转格莱圈实现高压下的旋转密封，可满足持续航行状态下的密封要求。筒体侧壁预留了多组安装凸台，可根据实际作业需求加装侧向推进器、观测窗口、传感器安装座，不需要对主体筒体做大规模改动，具备较好的拓展性。

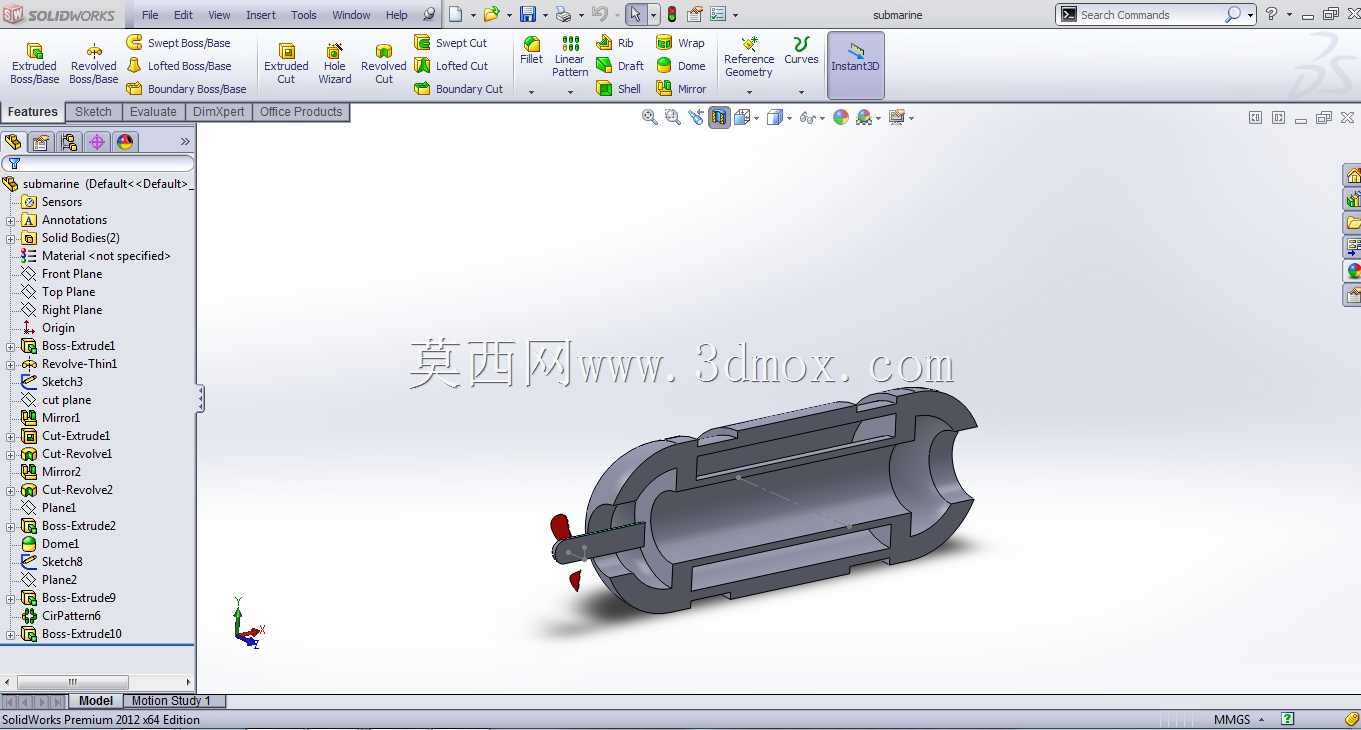

安装边界方面，筒体的外径控制在常规小型潜航器的便携尺寸范围内，单人即可完成布放与回收，筒体内部的安装空间做了分区规划，靠近前端的位置预留摄像模块与照明模块的安装位，中部为电池仓与控制电路板安装位，尾部紧邻推进电机，可缩短动力传输路径，减少传动损耗。筒体上的所有外接接口都做了下沉式设计，避免布放回收时接口磕碰礁石、池壁造成损坏。

实际使用中，这类壳体结构可适配不同深度等级的作业需求，通过调整筒体壁厚、密封件材质即可覆盖从浅水观测到中等水深作业的使用场景，不需要重新开模制作主体结构。结构设计时充分考虑了装配便利性，所有连接孔位都做了同轴度公差约束，端盖与筒体采用止口定位，装配时不需要反复调整即可保证同轴度，降低装配难度。筒体外部做了导流型面过渡，减少航行时的水阻，提升续航能力，尾部的螺旋桨做了动平衡校核，避免高速旋转时产生振动影响内部传感元件的测量精度。
