可调式喉箍式钢导管紧固管夹三维设计

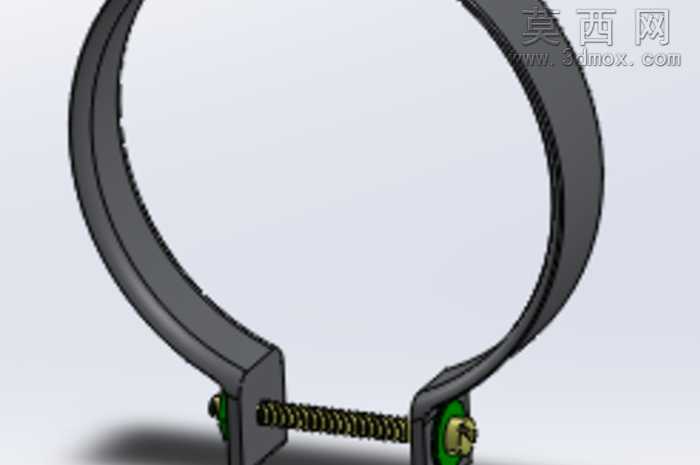

本款管夹采用SolidWorks进行全参数化三维建模设计，整体为开口环形抱箍结构，适配钢导管、金属管路的紧固安装场景。建模过程中首先绘制环形箍带的截面草图，通过扫描特征生成带防滑内齿的箍带主体，箍带内侧的细密齿纹结构经过单独的阵列特征处理，保证与被夹持导管外壁接触时具备足够摩擦力，避免管路滑脱。箍带两端的连接基座采用凸台拉伸与切除特征组合成型，基座上预留的螺栓穿装孔经过同轴度校验，确保调节螺栓可顺畅穿入。调节机构部分的梯形螺纹螺栓单独建模，螺纹牙型按照标准梯形螺纹参数绘制，与基座上的螺纹孔实现完全装配配合，螺栓端部的限位挡片采用钣金特征设计，保证螺栓旋转调节时不会从基座脱出，配合端部的绿色塑胶旋钮，旋钮表面做防滑纹理处理，通过旋转旋钮即可带动箍带收紧或张开，实现不同管径导管的适配夹持。渲染阶段采用金属材质赋予箍带与螺栓部件，表面做哑光镀锌质感处理，还原五金件真实的金属光泽与表面粗糙度，端部旋钮采用硬质工程塑料材质，添加轻微的磨砂质感，场景内搭建简易地面环境，添加柔和的环境光与定向光源，投射出自然的软阴影，突出管夹的结构层次与部件装配关系。设计过程中重点考量管夹的调节行程与夹持力范围，箍带的开口角度经过多次参数调整，保证在最小夹持状态下箍带不会发生过度形变，最大张开状态下仍可保持结构强度，连接基座与箍带的衔接处做圆角过渡处理，避免应力集中导致的部件断裂，整体结构紧凑，调节操作便捷，可广泛应用于液压管路、气动管路、线缆护套等场景的固定安装，建模过程中所有特征均保留参数化驱动关系，可根据实际使用的管径需求快速调整箍带直径、螺栓长度等参数，适配不同的工程安装需求。
