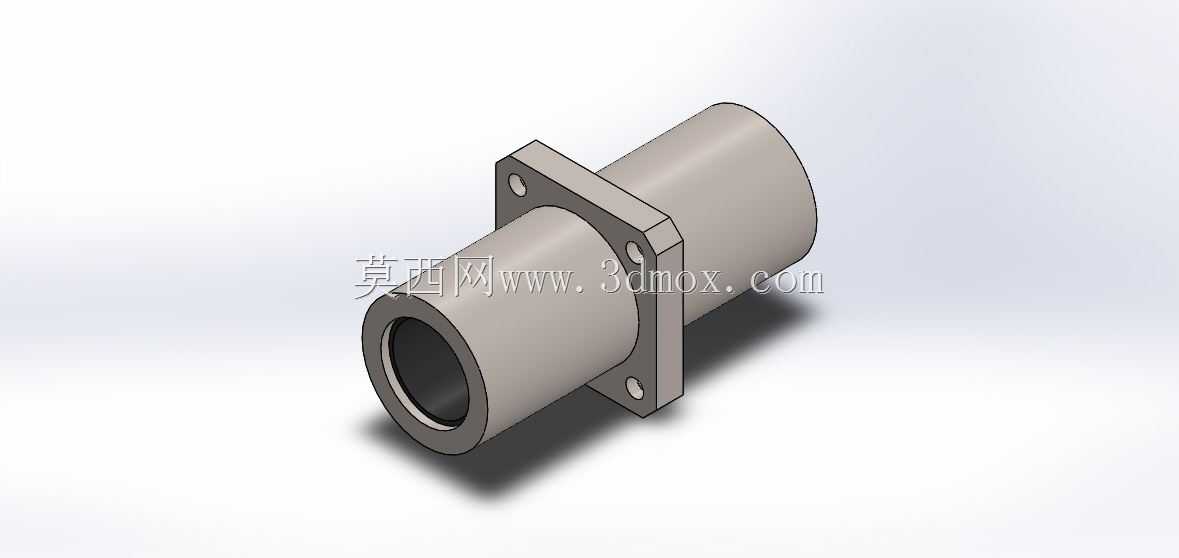

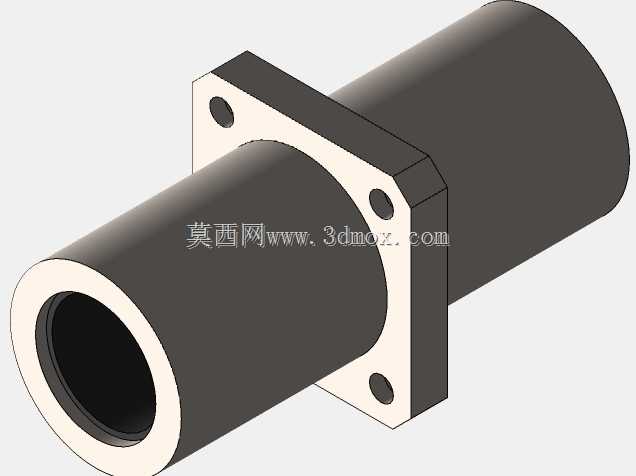

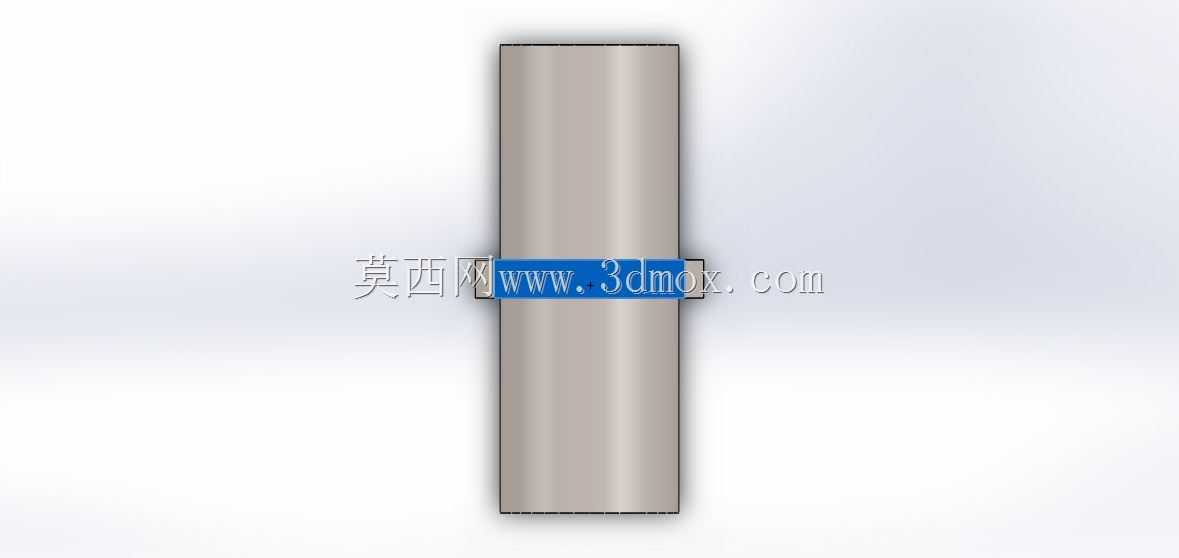

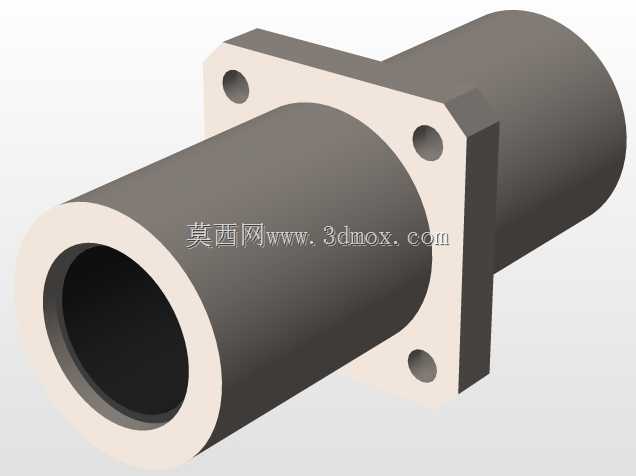

带中心翼法兰lm30uu直线轴承结构

这款带中心翼结构的lm30uu直线轴承，是直线运动导向系统里的常用支撑部件，在自动化输送线、精密检测工装、小型包装设备的直线往复机构中应用十分广泛。区别于两端法兰的直线轴承，中心翼法兰的安装位设置在轴承筒体的轴向中点位置，这种布局能让轴承在安装后，两侧伸出的筒体长度保持对称，在长行程光轴导向场景下，能让受力点均匀分布在法兰两侧，避免单侧悬臂带来的偏载力矩，减少光轴运行过程中的卡滞、磨损问题。

从实际选型适配的角度看，这款轴承适配公称直径30mm的标准直线光轴，中心翼的安装孔位采用对称分布设计，安装时不需要额外调整筒体的轴向伸出量，直接将中心翼贴合在设备安装板的预留孔位上，穿入固定螺钉即可完成定位，相比端部法兰轴承，能节省安装板外侧的轴向空间，适合安装空间紧凑、光轴两端需要预留位置安装限位块、缓冲垫的机构。轴承筒体采用薄壁圆筒结构，内部预留了保持架与滚珠的安装空间，运行时滚珠沿光轴表面做循环滚动，摩擦阻力远高于滑动铜套，在中低速往复运动场景下，能保持稳定的运行精度，不会出现滑动摩擦常见的爬行现象。

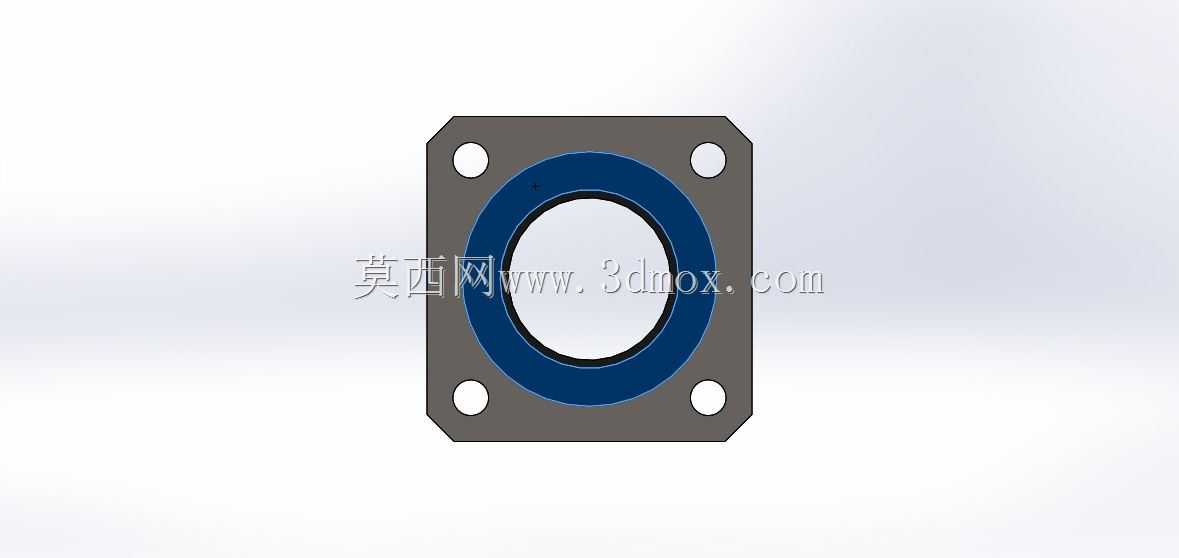

设计这款轴承的三维结构时，首先要保证内孔的圆柱度公差，内孔与光轴的配合间隙控制在标准公差范围内，间隙过大会导致导向精度下降，间隙过小则会增大运行阻力，甚至出现抱死情况。中心翼与筒体的衔接位置做了圆弧过渡处理，避免应力集中，在承受径向载荷时，衔接位置不会因为应力突变出现断裂问题。中心翼上的安装孔采用沉头设计，固定螺钉装入后不会突出法兰表面，不会干涉周边其他部件的运动轨迹。筒体两端的内孔边缘做了微小的倒角处理，一方面方便光轴穿入装配，另一方面可以避免锐边刮伤光轴表面的镀铬层，延长光轴的使用寿命。

在实际设备装配场景中，这类中心翼直线轴承常成对使用，两根平行光轴搭配四个同规格轴承，承载移动工作台的重量，中心翼的安装方式能让每个轴承的受力点都落在安装板的厚度中心位置，相比端部法兰安装在板件侧面的方式，板件不需要额外加厚来承受弯矩，能降低设备整体的结构重量。比如在小型点胶设备的X轴导向机构中，采用这款轴承搭配30mm光轴，移动负载在5kg以内时，运行重复定位精度可以控制在0.02mm范围内，完全满足点胶工艺的精度要求。在非标工装的推拉机构中，这款轴承的中心翼结构可以直接嵌入安装板的预留槽内，不需要额外设计定位止口，装配时的对中难度更低，能减少现场装配的调整时间。

从维护角度看，筒体外侧预留了润滑脂注入口的位置，长期运行时可以定期注入润滑脂，减少滚珠与滚道之间的磨损，延长轴承的使用寿命。中心翼的法兰厚度经过优化，既保证了足够的安装刚性，又不会过多占用轴向空间，在多轴并列排布的机构中，相邻轴承的法兰不会出现干涉问题，可以缩小轴间距，让整体机构结构更加紧凑。需要注意的是，这类轴承主要承受径向载荷，不能承受较大的轴向力，设计选型时要避免让轴承承受轴向冲击，轴向方向的限位需要单独设计挡圈或者限位结构来承担，防止轴承内部的滚珠保持架因为轴向受力出现变形损坏。
