Jabsco52040柔性叶轮立式水泵结构

这款柔性叶轮水泵的应用场景覆盖小型船舶舱底排水、小型工业冷却循环、低压流体输送等多个领域，日常工况中常作为配套辅件安装在紧凑型动力单元、小型水处理设备或者船舶舾装系统里，适配的流体多为常温清水、低粘度中性流体，不适合输送含硬质大颗粒的介质，避免叶轮被卡滞造成泵体损坏。从实际用途来看，该泵在1500转的额定输入转速下，可实现每小时2160升的稳定输水流量，换算为分钟流量可达36升，最大输出压力为60psi，能够满足中小流量、低扬程的流体输送需求，接口采用3/4英寸BSP标准管螺纹，和常规民用、工业用同规格管路配件可直接适配，不需要额外加工转换接头，现场安装的适配性较强。

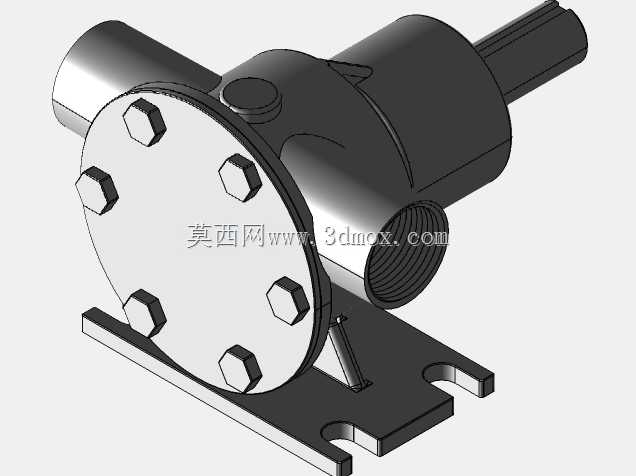

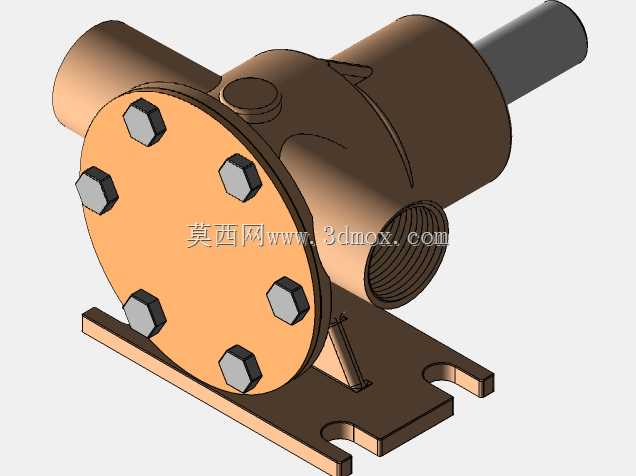

从功能特性上分析，柔性叶轮结构是这款泵的核心设计点，和刚性叶轮泵相比，柔性叶轮在运转过程中可通过自身弹性形变补偿泵腔内部的微小间隙，自吸性能更优异，不需要提前灌泵就能完成吸程内的流体抽取，启动阶段的干转耐受度也比普通刚性叶轮离心泵更好，短时间缺液运转不会立刻造成密封件或者叶轮的不可逆损坏。泵体采用一体式铸造的铜质壳体，抗锈蚀能力优于普通铸铁泵体，在接触淡水或者弱腐蚀性流体时，壳体内部不容易结垢堵塞，长期使用的流道通畅性更有保障。端盖采用六颗内六角螺栓均匀锁紧，螺栓沿端盖圆周等分布置，锁紧时受力均匀，可保证端盖和泵体结合面的密封压力一致，避免局部压力不足出现渗漏，端盖和泵体之间可根据输送介质特性选配不同材质的密封垫片，适配不同流体的密封需求。

设计思路上，这款泵采用卧式安装脚架和侧出轴的布局，安装脚架和泵体为一体式铸造结构，脚架上开设两个长圆形安装孔，安装时可在一定范围内调整固定螺栓的位置，降低安装底座的加工精度要求，现场安装容错率更高。进出液口分别布置在泵体的侧上方和端盖侧，流道走向顺着叶轮旋转方向设计，可减少流体在泵腔内部的涡流损失，提升运转效率。输入轴端伸出泵体的长度经过优化，既可以通过联轴器和驱动电机直连，也可以加装皮带轮通过皮带传动适配不同转速的动力源，动力匹配的灵活度较高。轴封位置采用内置式机械密封结构，密封件完全容纳在泵体内部，不需要额外预留外部密封的安装空间，整体结构更紧凑。

从安装边界来看，该泵的整体轴向尺寸从轴端到泵体最远端控制在紧凑型区间，径向尺寸以泵体中心为基准，安装脚架的底面为安装基准面，基准面到轴中心的高度为固定值，选型时可直接根据该高度匹配动力源的输出轴中心高，不需要额外加工调整垫块。进出液口的中心高度和安装基准面的相对位置固定，管路布置时可提前根据该尺寸预留管路安装空间，避免出现管路和安装底座、周边结构干涉的问题。端盖侧的螺栓锁紧空间充足，使用常规内六角扳手即可完成拆装，后期维护更换叶轮或者密封件时，不需要将整个泵从安装底座上完全拆下，松开管路连接后即可打开端盖完成维保操作，日常维护的便捷性较好。

建模过程中需要重点关注几个配合尺寸的精度：首先是叶轮和泵腔内壁的间隙，间隙过大会降低泵的容积效率，间隙过小则会导致柔性叶轮运转时磨损加剧，缩短使用寿命；其次是端盖结合面的平面度，建模时要保证结合面无凸起、凹陷，否则装配后容易出现渗漏；另外安装脚架的安装孔中心距、轴伸端的直径和键槽尺寸都要和实际安装需求匹配，避免后期装配时出现干涉。整个泵的外部没有多余的突出结构，所有棱角位置都做了小圆弧过渡处理，既可以避免铸造时出现应力集中，也能减少安装过程中尖锐棱角造成的磕碰损伤。
