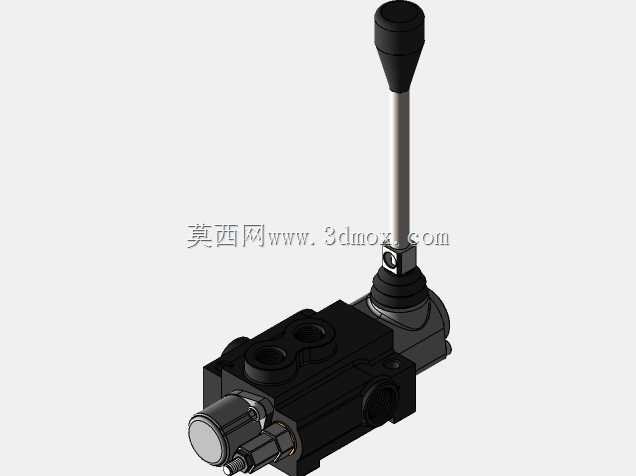

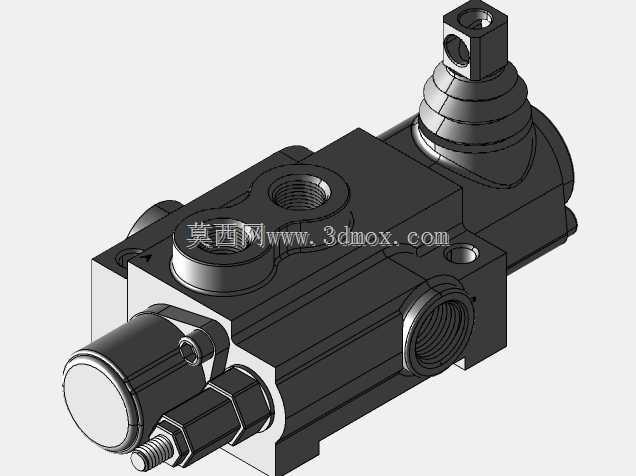

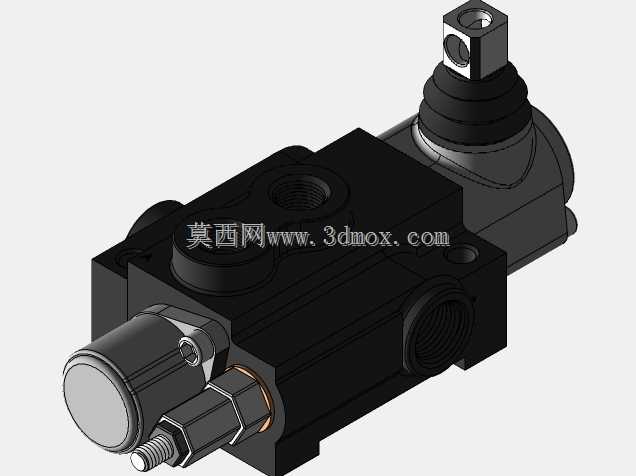

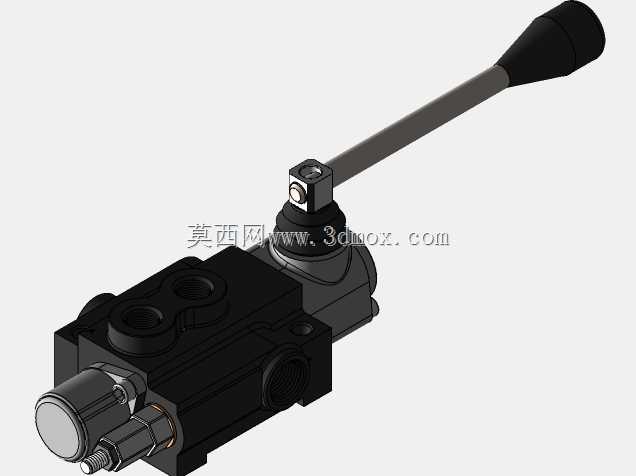

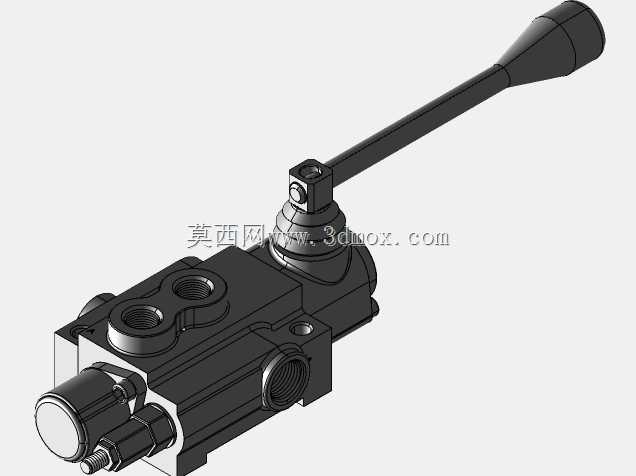

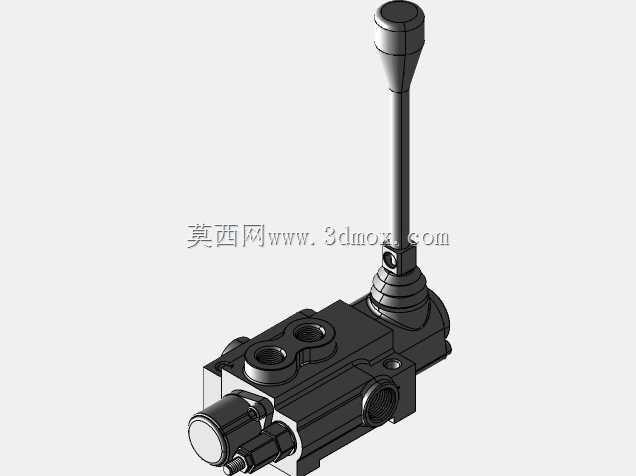

P40三位定向手动液压滑阀结构设计

　　这款手动操作的三位定向滑阀，主要应用在中小型工程机械、农用机具、小型液压站的油路换向控制场景，常见于小型装载机、园林机械、移动式液压设备的手动操控回路中，作为液压系统的方向控制核心元件，承担切换压力油流向、控制执行元件启停与换向的功能。从结构设计来看，阀体采用整体式铸铁加工思路，内部开设有通油流道与阀芯安装腔，进油口设置1/2 BSP规格接口适配压力罐供油，工作油口A、B采用3/8 BSP规格接口连接执行元件，回油通路集成在阀体内部减少外接管路的布置复杂度。阀芯与阀体孔的配合间隙控制在液压元件常规密封公差范围内，保证换向过程中内泄漏量控制在行业允许阈值内，手柄操作端采用杠杆式结构，操作力经过杠杆比优化，

　　操作人员无需施加过大作用力即可完成换向动作，手柄端部设置防滑橡胶握套，适配户外作业带防护手套的操作场景。安装边界方面，阀体安装面尺寸为80mm×62mm，采用M8规格的安装螺栓进行固定，安装孔位的位置度公差按照液压元件安装标准设定，可直接适配同规格安装座的替换需求，无需额外加工转接板。手柄总长度为170mm，换向行程经过匹配设计，扳动手柄到三个定位位置时，阀芯可准确切换至左位、中位、右位三个工作位，中位机能采用常用的闭心式结构，中位时各油口封闭，可保持执行元件的位置锁定，避免负载出现自行移位的问题。流道设计上对通油截面做了平滑过渡处理，在额定流量40L/min的工况下，可将阀内压力损失控制在合理范围，避免油液发热过快的问题，

　　单路工作油口的额定过流能力匹配11G/min的控制需求，可适配小缸径液压缸或者小排量液压马达的驱动需求。阀体外部的接口处均设置有标准管螺纹的密封倒角，安装时搭配密封带或者O型圈即可实现可靠密封，避免高压工况下出现渗漏问题，整体结构没有采用复杂的电控或先导控制结构，纯手动机械定位的结构可靠性更高，在户外恶劣工况、供电不便的作业场景下，相比电磁换向阀有更强的环境适应能力，日常维护仅需定期检查手柄铰接处的磨损情况与阀件的外渗漏情况即可，维护成本较低。
